Замена лампочек в приборной панели на ладе приора: какие стоят,

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Светодиодные лампы

Светодиоды, успешно вытесняющие все остальные виды источников света, добрались и до автомобилестроения. Если у тебя есть желание и энная сумма денег, то ты можешь заменить в панели приборов своей Приоры обычные лампочки на светодиодные. При этом никакой доработки не потребуется, поскольку промышленность выпускает светодиодные лампы со стандартным, обычным патроном панели приборов Приоры.

Если у тебя стоят лампы со съемными баллонами (см. выше), то можно купить и бесцокольную светодиодную лампу.

Единственная проблема, которая может возникнуть при замене штатных ламп на светодиодные – последние могут быть длиннее стандартных. В принципе, они влезут в панель, но дадут на шкале приборов световое пятно.

В чем преимущество светодиодной подсветки? Только в более длительном сроке службы – светодиоды живут раз 10 дольше ламп накаливания. То есть подсветка в панели приборов у тебя проживет не 5 лет, а целых 50! Неоспоримое, но, честно говоря, сомнительное преимущество. Недостатки? Есть и такие. Первый – светодиодные лампы много дороже обычных. Второй – светодиоды дают более холодный свет, а значит, тот мягкий и успокаивающий цвет приборной панели будет более агрессивным.

На этом, пожалуй, все. Как видишь, замена ламп подсветки панели приборов в Приоре проста как царский пятак. Зачем обращаться в СТО и платить деньги крутому высокооплачиваемому «спецу» за 4 отвернутых винта, если все это можно сделать самостоятельно и с тем же результатом. Как сказал классик, если нет разницы, зачем платить больше?

Источник

Лампы щитка приборов

В щитке с завода устанавливаются лампочки «Osram». Данные лампы отличаются хорошей надежностью и долговечностью. Принцип действия ламп «Осрам» устанавливаемых в Приоре простейший, роль исполняющего элемента выполнят обычная нить накала, что положительно сказалось на цене лампы. Стоимость лампы составляет 20-50 рублей.

Существует два вида ламп устанавливаемых в панели приборов: разборные и не разборные.

Разборные

Разборные лампочки состоят из патрона и лампы, при их замене нет необходимости покупать патрон, что приятно сказывается на цене. Достаточно лишь приобрести комплект ламп и при выходе их из строя просто заменить их в патроне.

Не разборные

Не разборные лампы устанавливаются с завода и имеют монолитный корпус вместе с патроном. Лампу в таком исполнении необходимо менять вместе с патроном.

Так же следует отметить, те кто хочет пересветить приборную панель в другой цвет. Это можно сделать лишь стерев зеленую краску на шкалах приборов. Так как зеленый цвет – это не цвет ламп приборной панель, а цвет самой приборной панели. Следовательно, какой бы вы цвет ламп не ставили панель приборов все равно будет зеленой.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

  • более яркий свет, что позволяет лучше освещать приборы
  • возможность выбора ламп различных цветов по желанию
  • более долгий срок службы качественных светодиодов

Минусы

  • Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
  • иногда панель выглядит слишком ярко и отвлекает от движения
  • от яркого света панели могут уставать глаза

Обозначения индикаторов приборной панели

№ на схемеОбозначения индикаторов
1Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7Правый поворотник (смотрите №4);
8Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12Клавиша для сброса суточного пробега и перехода между режимами индикации;
13Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22Отключение определенной подушки;
23Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Бортовой компьютер Лады-Калины

ЖКИ бортового компьютера расположен на приборной панели и содержит две строки:

  • верхняя строка отображает счетчик общего/суточного пробега;
  • нижняя строка отображает:
    • текущее время;
    • наружную температуру воздуха;
    • время движения авто;
    • средний расход топлива;
    • мгновенный расход топлива;
    • примерный остаточный запас хода;
    • среднюю скорость авто;
    • количество израсходованного топлива.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши, расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset», находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Калине:

  • Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мигать;
  • Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
  • Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
  • При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
  • При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
  • Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Калины:

  • текущее время (час, мин) — 0:00-23:59 (разрешающая способность 1 минута);
  • наружная температура воздуха (°C) — -40°C..+70°C; (разрешающая способность 1°C);
  • время движения авто (час, мин), определяется как время, в течение которого работал двигатель с момента последнего обнуления — 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
  • средний расход топлива (л/100км) — 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
  • мгновенный расход топлива (л/100км) — 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
  • примерный остаточный запас хода (км) — 999-30 (разрешающая способность 5 км);
  • средняя скорость авто (км/ч) — 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
  • количество израсходованного топлива (л) — 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

  1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
  2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

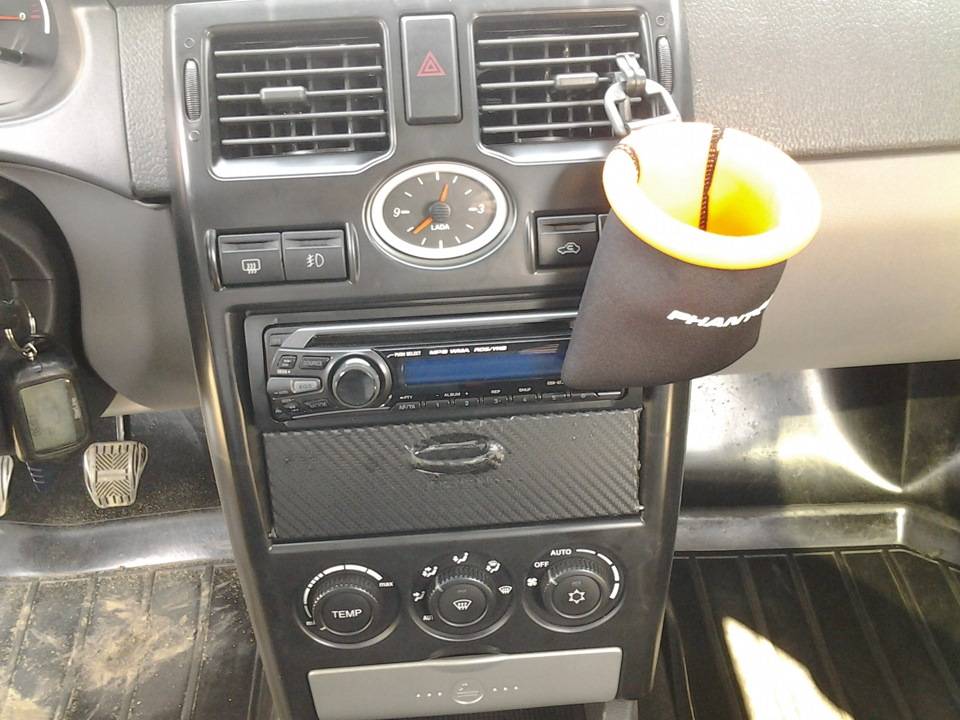

Как снять центральную консоль на Приоре

Причинами для снятия консоли может быть ее повреждение в виде трещин, появление посторонних шумов или стуков под панелью во время движения. А может просто появиться желание установить консоль другого цвета.

Прежде чем приступать к работе, следует заметить, что на Приоре корпус консоли и панель приборов – это одна цельная деталь. Тем не менее на самой консоли снимается независимая декоративная накладка для удобного доступа в полость панели приборов. Саму декоративную панель консоли вместе с тоннелем коробки передач еще называют «бородой».

Поскольку в процессе снятия консоли будет необходимо отсоединять различные электрические контакты, то во избежание короткого замыкания рекомендуется выключить зажигание или отсоединить минусовую клемму с аккумулятора. Для съема консоли понадобятся крестообразная и плоская отвертки. Также не лишним будет подобрать какую-то небольшую коробочку для сбора выкрученных винтиков и прочей мелочи.

Итак, приступим к делу. Прежде всего, необходимо извлечь магнитолу. Если у вас автомобиль со штатной магнитолой, то не следует пытаться ее выковыривать чем-то острым. Для ее снятия впору воспользоваться подручными материалами. В этом могут помочь пластины жесткости со щеток стеклоочистителей ВАЗ. По краям пластин предусмотрены стопорные пазы. На магнитоле под кнопками Scan (с левой стороны) и Tab (с правой) имеются узкие пазы. Вставляем в эти пазы пластины со щеток стеклоочистителей, слегка разводим их в стороны и аккуратно вытаскиваем магнитолу на себя.

Если установлена обычная, не заводская магнитола, то с ее съемом все намного проще. Достаточно поддеть маленькой отверткой рамку магнитолы, и весь узел легко извлекается. Бывает, что для снятия самой рамки магнитолы необходимы специальные ключи.

После извлечения магнитолы следует снять кнопку обогрева заднего зеркала. Кнопка аккуратно поддевается отверткой и извлекается наружу, и от нее отсоединяется фишка с проводами. После необходимо снять пепельницу. Из нее извлекается пластмассовая вставка и, слегка потянув наружу, достается сам корпус пепельницы. Затем со штифтов снимается крышка бардачка.

Затем выкручиваются четыре винта: два расположены под уже снятой пепельницей и два – чуть ниже бардачка. Чтобы подобраться к винтам, расположенным под пепельницей, необходимо предварительно снять декоративную панель с подстаканником, расположенную на рычаге переключения передач. Для этого тонкой отверткой поддевается и снимается дерматиновый чехол с рычага коробки, отвинчивается крепление самой панели, или, как его еще называют, накладка тоннеля. После этого открывается доступ к нижним винтам крепления консоли. Для удобства все выкрученные винты складываем в заранее приготовленную коробочку или баночку.

При откручивании винтов крепления консоли рекомендуется использовать намагниченную отвертку. Это позволит не растерять винты в процессе разборки и сборки панели. Бывает, что под крепежными винтами ставятся шайбы, которые также следует аккуратно и внимательно собирать в баночку для мелочовки.

Укрепление конструкции панели, ее подсветка

Тюнинг щитка приборов своими руками можно провести и для повышения надежности каркасной пластиковой конструкции. Со временем пластиковый каркас может начать скрипеть или создавать довольно неприятный уху шум. Во время вождения это сильно отвлекает, поэтому стоит избавиться от этой проблемы как можно быстрее.

От вас понадобится демонтировать консоль, после чего по периметру внутреннего корпуса нанести тонкий слой материала — полиуретана или маделина. Делается это для улучшенной стыковки деталей. Наносить прослойку нужно так, чтобы потом консоль можно было установить обратно. Кроме того, можно украсить внешнюю часть консоли готовой LED лентой. Здесь нельзя прогадать с цветом. Яркий желтый и красный сильно отвлекают, поэтому стоит подобрать более мягкие цвета. Голубоватый, синий или белый цвет отлично подойдут для такой отделки. Нанесите светящуюся ленту вокруг панели, закрепите клеем и готово — панель будет выделяться на фоне салона.

Лада Приора тюнинг салона особо не жалует, поскольку имеет вполне приличную комплектацию. Но если вы хотите обновить внешний вид салона и приборной панели, единственное, что вы можете сделать своими руками — изменить цвет датчиков и добавить подсветки по бокам от них. Другие манипуляции с панелью, например, добавление датчиков или их замена — не требуется. Кроме того, саму панель стоит заменять только на импортный вариант (если удастся найти такую же), поскольку это лучший вариант среди всех ВАЗ.

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации. Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков

Замена ламп щитка приборов (приборной панели) Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO.

Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

  • Обычный патрон с лампой выглядит так
  • Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

  • более яркий свет, что позволяет лучше освещать приборы
  • возможность выбора ламп различных цветов по желанию
  • более долгий срок службы качественных светодиодов

Минусы

  • Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
  • иногда панель выглядит слишком ярко и отвлекает от движения
  • от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

  • PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
  • GE 12V бесцок.W 1.2W цена от 30 руб за штуку
  • OSRAM 12V бесцок.W 1,2W цена от 20 руб
  • МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

  • Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
  • Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Виды ламп, устанавливаемые на автомобильном щитке

  • перед снятием лампы нужно отпаять «усы» от патрона;
  • вынуть из своего «гнезда» каждую лампу поочередно;
  • на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.
