Замена люминесцентных ламп на светодиодные

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились практически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение. Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

внутри колбы присутствует небольшое количество вредной ртути;
запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
утилизация вышедших из строя ламп производится только специализированными организациями;
во время работы светильник может издавать звук;
цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

полная экологическая безопасность;
ровный, не мигающий свет;
лампа включается мгновенно, без задержек;
широкий выбор цвета свечения, от холодного синего до теплого красного;
прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

А нужно ли менять люминесцентные лампочки на LED-лампы?

На сегодняшний день можно уверенно сказать, что LED-лампочки любого форм-фактора практически по всем показателям превосходят люминесцентные аналоги. Причём светодиодные технологии продолжают прогрессировать, а значит, изделия на их основе будут ещё более совершенными в будущем. В подтверждение сказанного ниже приведена сравнительная характеристика двух видов трубчатых ламп.

Люминесцентные лампы Т8:

наработка на отказ составляет порядка 2000 ч. и зависит от количества включений, но не более 2000 циклов;
свет распространяется во все стороны, в связи с чем они нуждаются в отражателе;
постепенное увеличение яркости в момент включения;
пускорегулирующий аппарат (ПРА) служит источником сетевых помех;
деградация защитного слоя со снижением светового потока на 30%;
стеклянная колба и пары ртути внутри неё требуют бережного отношения и утилизации.

Светодиодные лампы Т8:

срок службы не менее 10 тыс. ч. и не зависит от частоты вкл./выкл.;
имеют направленный световой поток;
мгновенно включаются на полную яркость;
драйвер не оказывает влияния на электросеть;
потеря яркости не превышает 10% за 10 тыс. часов;
имеют значительно меньшую мощность электропотребления;
полностью экологически безопасны.

Кроме того, светодиодные лампы Т8 обладают вдвое большей светоотдачей при равном энергопотреблении, реже выходят из строя и имеют гарантию от производителя. Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости. Это означает, что взамен люминесцентной лампы Т8-G13-600 мм на 18 Вт можно установить светодиодную лампу такой же длины на 9, 18 или 24 Вт.

Взвесив все «За» и «Против», можно сделать вывод, что переделка люминесцентного светильника под светодиодную лампочку полностью оправдана, как с технической, так и с экономической точки зрения.

Виды ламп

Светодиодные лампы классифицируются по нескольким параметрам, это: назначение, конструкция, тип цоколя.

По назначению, они бывают:

Для административных и бытовых помещений – с разным типом цоколя и типом конструкции;
Для подсветки и дизайнерских решений (светодиодные ленты);
Для освещения проезжей части и пешеходных зон, а также освещения придомовых территорий;
Для прожекторов различного предназначения;
Для декоративных светильников.

По конструкции, светодиодные источники света подразделяются на:

Общего предназначения – с различными видами цоколей;
С направленным световым потоком – для установки в прожекторах и светильниках уличного освещения;
Линейные модели – для установки взамен люминесцентных ламп;
Платы с линзами – для замены в светильниках с ранее установленными лампами накаливания и люминесцентными лампами.

По типу цоколя, светодиодные лампы различаются как:

Е27 и Е14 – стандартные цоколи, обычно используемые для вворачивания ламп накаливания;
GU10 и GU5.3 – штырьковый разъем, с расстоянием между штырьками 10 и 5,3 мм соответственно;
G13 – штырьковый разъем на светодиодных лампах линейных моделей, расстояние между штырьками 13 мм;
GX53 – штырьковый разъем для встраиваемых светильников, расстояние между штырьками 53 мм.

Это интересно: Автомобильные лампы H8 в противотуманки — какие лучше

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий. Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
Для деревянных плоскостей – крюк с резьбой.
Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска. Если же вам что-то непонятно, пишите мне!

Советы по замене люминесцентной лампы

Многие в случае неисправности дневного освещения оставляют попытки сменить его на другое, поэтому возникает вопрос, как заменить люминесцентную лампу на новую. Предлагаем вниманию читателей полезные советы о том, как обойтись без последствий и аккуратно демонтировать старый светильник и установить новый.

Осторожность прежде всего. Не забывайте об обесточивании энергосистемы

Также аккуратно , — она достаточно хрупкая.
Соблюдайте условия эксплуатации, которые предусмотрены в инструкции к прибору
Важно, чтобы отсутствовали мощные и регулярные перебои с электроснабжением, а также соблюдался температурный режим.
Если ваша ртутная лампа внезапно стала мигать и издавать характерные звуки, возможно поможет ее разворот в держателях. То есть, если мигал левый конец прибора, то установите его в правый патрон или наоборот
Если поломка не исчезла, попытайтесь перебрать проводку или механизм самого светильника.

Размещение светодиодов для подсветки

Обязательно после ремонта, избавьтесь от негодной лампы. Для этого, целесообразно сдать ее в органы утилизации приборов.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

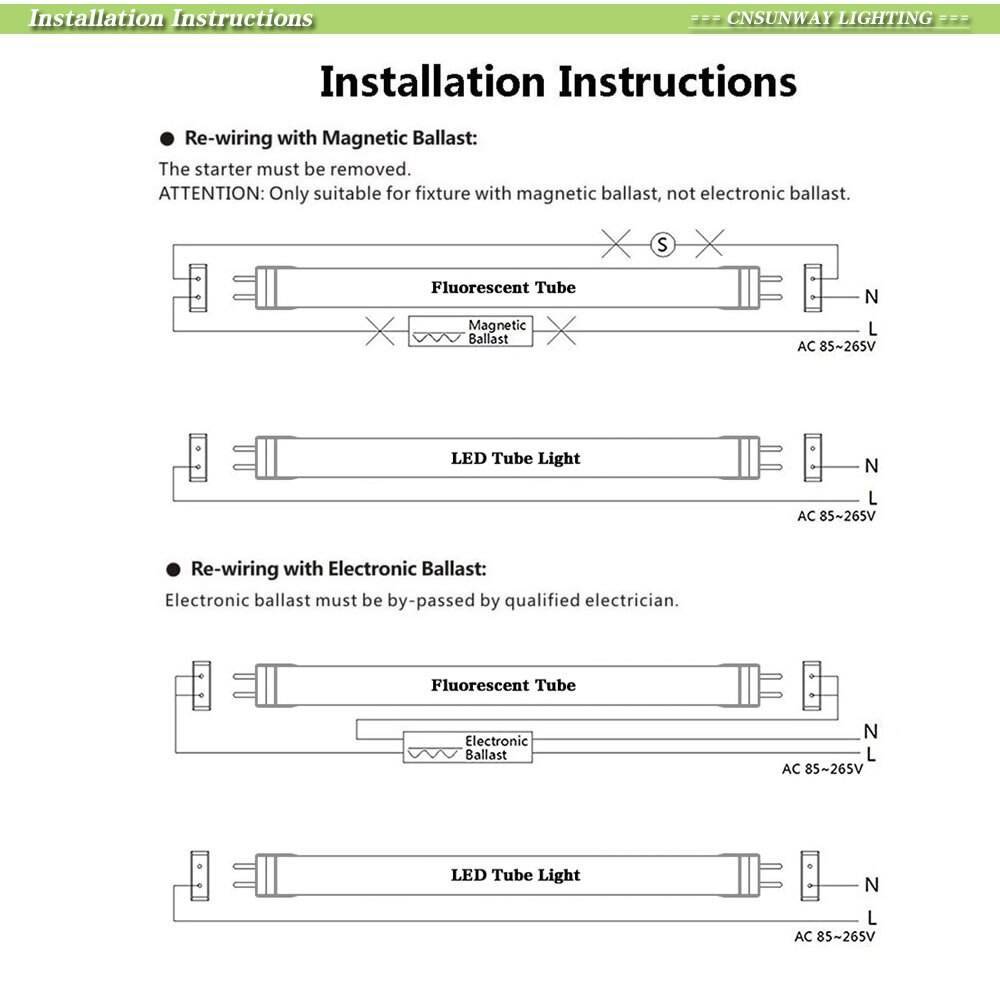

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Светодиодные лампы вместо люминесцентных: а стоит ли менять

Замена светильников Армстронг на светодиодные в большинстве случаев оправдана, поскольку LED-источники почти по набору параметров устаревшие аналоги превосходят. Для себя просчитайте первоначальные траты, сопоставьте параметры разных лампочек, пересчитайте экономию в долгосрочной перспективе в случае замены светодиодными лампами люминесцентных ламп 18 Вт.

Лампы дневного света Т8:

вырабатывают до 10000 часов, обычно меньше;
свет распространяют по разным направлениям, требуют наличия специальных отражателей;
увеличивают яркость при включении по нарастающей;
автомат защиты часто дает сбои в работе;
люминесцентный поверхностный слой постепенно теряет свои качества, поток света уменьшается на треть довольно быстро;
ртуть, колбу нужно грамотно утилизировать.

Лампы светодиодные Т8:

служат до 50 тыс. часов (учитывайте число включений-выключений);
дают направленный свет;
сразу включаются ярко с полной отдачей светового потока;
нет необходимости ставить драйвера или дроссели и стартеры;
яркость теряется не больше 10% за каждый десяток тысяч часов;
потребление энергии от сети минимальное;
экологическая безопасность – 100%.

Светоотдача светодиодных ламп Т8 (при равном с люминесцентными потреблением энергии) имеют в разы больше, выходят из строя раньше положенного срока очень редко. При покупке вы получаете гарантию от завода-производителя либо поставщика. Возможность размещать внутри главной колбы разное число светодиодных элементов позволяет получать любую интенсивность света и любую цветовую температуру. Взвесив сильные и слабые стороны решения, можно сказать, что лампы светодиодные вместо люминесцентных в перспективе будут выгоднее. Недостаток один – светодиоды стоят дороже.

Как работает люминесцентная лампа

Инертный газ в лампе нужен для создания тлеющего разряд (поток ионизированных частиц инертного газа). Ртуть нужна для усиления этого разряда. Люминофор нужен для преобразования ультрафиолетового света, в свет видимого спектра. Электроды нужны для подключения лампы в электрическую схему и создания разряда электронов.

После подачи напряжения на контакты лампы, электроды внутри колбы начинают испускать электроны, которые перемещаясь по колбе, пытаются создать разряд. Однако, в нормальных параметрах схемы силы тока не достаточно для создания разряда. Поэтому, в схему подключения люминесцентной лампы обязательно включают устройство, создающее разовый электрический разряд для старта свечения.

Называется это устройство стартер фото. Его задача, при подаче электричества кратковременно увеличить силу токов 3-4 раза.

Для обеспечения запуска и работы (свечения) люминесцентной лампы (группы ламп), нужно другое устройство, называемое по-простому дроссель. Это название устарело фактически, но активно используется.

Правильное название дросселя, пускорегулирующий аппарат (ПРА). На сегодня, название дроссель (ПРА) преобразили в ЭмПРА и ЭПРА.

ЭмПРА: электромагнитный пуск–регулирующий аппарат;
ЭПРА: электронный пуск–регулирующий аппарат (электронный балласт).

ЭПРА более быстро зажигает лампу, не гудит при работе и регулирует запуск при пониженных напряжениях. Если старый дроссель, по сути, был увесистая электромагнитная катушка, то современный ЭПРА это компактные даже изящные устройства.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

последовательное подключение;
параллельное;
лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Как заменить старые лампы на светодиодные

Непосредственно заменить газоразрядную лампу на светодиодную не получится – из-за особенностей работы ДРЛ она подключается через пуско-регулирующую арматуру, основным элементом которой служит дроссель, ограничивающий ток. Этот дроссель в цепи переменного тока создает значительное сопротивление. Поэтому если ввернуть светодиодную лампу непосредственно вместо газоразрядной, яркость свечения значительно снизится. Также в схеме имеется конденсатор для улучшения компенсации бросков напряжения и предохранитель, который защищает питающую сеть от возможных коротких замыканий в лампе.

Схема подключения ртутного осветительного прибора.

Эту проблему можно обойти модернизацией драйвера LED-светильника или разработкой нового, который принципиальных технических решений содержать не будет. Просто адаптация к новым условиям работы. Но с экономической точки зрения в этом смысла нет, потому что переделать схему гораздо проще.

ДРЛ

Чтобы адаптировать светильник под светодиодную лампу, следует выполнить шаги:

Удалить дроссель и замкнуть контакты, к которым он был подключен, перемычкой. Можно не удалять, а просто замкнуть – работать все равно будет. Но лучше демонтировать.

Конденсатор на работу не влияет, можно оставить. Но лучше тоже демонтировать, потому что через него будет протекать ток. Это потребует увеличения сечения проводов, незаметного в случае одного светильника. Но когда ламп много, эффект будет заметен

Да и лишний элемент ненадежности, в котором может возникнуть короткое замыкание, пробой изоляции и т.п., лучше удалить.

Предохранитель – плавкая вставка – важного значения не имеет. Защиту от нештатных режимов в современных сетях выполняют автоматические выключатели. Свои функции они выполняют эффективно, и в подстраховке плавким предохранителем не нуждаются

В случае возникновения перегрузки в защищаемой линии автомат можно просто взвести (после устранения неисправности), а предохранитель придется заменять. Для этого надо иметь запас плавких вставок. Резонов продолжать использовать этот элемент нет. Его также лучше демонтировать, а контакты замкнуть

Свои функции они выполняют эффективно, и в подстраховке плавким предохранителем не нуждаются. В случае возникновения перегрузки в защищаемой линии автомат можно просто взвести (после устранения неисправности), а предохранитель придется заменять. Для этого надо иметь запас плавких вставок. Резонов продолжать использовать этот элемент нет. Его также лучше демонтировать, а контакты замкнуть.

Существуют лампы ДРЛ, не требующие дросселя. Для розжига у них внутри установлена специальная спираль. Это самый простой вариант – замена ДРЛ 250 на светодиодную лампу с цоколем Е40 в таком случае производится простым выкручиванием старого осветительного прибора и установкой современного на то же место. Надо лишь проконтролировать наличие конденсатора и предохранителя – они могут быть установлены «на всякий случай».

Также возможны ситуации, когда различные умельцы подключали лампы ДРЛ без дросселя, используя в качестве балластов конденсаторы, лампы накаливания и т.д. Конечно, это все надо отключить и демонтировать.

ДнаТ

Натриевый осветительный прибор ДНаТ-250.

Наряду с лампами серии ДРЛ для наружного освещения применяются газоразрядные лампы серии ДНаТ, действие которых основано на свечении паров натрия при достаточной степени ионизации газов внутри колбы. Эти лампы не попадают под действие соглашения о прекращении выпуска ртутных приборов, у них нет слоя люминофора, их экологичность гораздо выше, чем у ртутных. По электрическим параметрам они также выигрывают у ДРЛ.

Тип лампы	Номинальная мощность, Вт	Средний ресурс, часов	Начальный световой поток, лм	Снижение светового потока через год
ДРЛ-250	250	12 000	13 200	40%
ДНаТ-250	250	15 000	26 000	20%

Многие специалисты ставят под сомнение необходимость замены натриевых ламп на светодиодные, потому что лампа ДНаТ:

дешевле, чем LED;
имеет сравнимую со светодиодами энергоэффективность;
производится по отработанным технологиям, что ведет к высокому качеству изготовления и сроку эксплуатации, примерно равному фактическому (не заявленному!) периоду службы LED-ламп от малоизвестных производителей.

Подключение ДНаТ к сети 220 В требует специального прибора – импульсного зажигающего устройства (ИЗУ), так как для розжига требуются высоковольтные импульсы, и дросселя. Если решение о замене натриевых ламп на светодиодные все же принято, потребуется демонтировать ИЗУ. Схему подключения можно найти прямо на корпусе. При замене на LED все лишние элементы надо удалить.

Схему обычно рисуют на корпусе устройства.

Схема подключения натриевого источника света.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Разновидности ламп Т8

Разновидности колбы

Лампы Т8, так же маркируются G13, еще называются, как светодиодные трубки T8. Внешне это тоже трубка, выполненная из матового или прозрачного поликарбоната, но начинка состоит из светодиодов. По габаритам полностью соответствуют люминисцентным, стандартные размеры 600 мм, 900 мм, 1200 мм.

Конструктивно они бывают двух типов:

драйвер устанавливается внутри трубки под led диодами, соответственно, она питается напряжением 220В;
используется внешний драйвер, как от светодиодной ленты, питается напряжением 12В.

Встроенный драйвера для моделей на 220 вольт

По исполнению колбы делятся на 3 вида:

прозрачная, потери 0%;
полупрозрачная, сатинато, потери 10%;
матовая, не прозрачная, потери света в среднем 20%.

Колба изготавливается из акрилового пластика или поликарбоната, что придает хорошую механическую прочность.

Стандартные размеры:

300мм. для настольных;
600мм. для потолочных светильников Армстронг;
900мм.;
1200мм.

Световой поток растет пропорционально длине, длина увеличилась в 2 раза, светит в 2 раза ярче.

Цветовая температура

По цветовой температуре такие же характеристики, как у светодиодных ламп:

теплый белый свет;
нейтральный белый, дневной;
холодный, голубоватый по сравнению с теплым.

Из этих вариантов самый лучший, это нейтральный дневной свет, глаза лучше всего его воспринимают, белый лист бумаги будет реально белым и не будет желтить как от теплого.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.
