Правила замены люминесцентной лампы дневного света

Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.

Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата – регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата – искомый компонент для дальнейшей работы.

Преимущества и недостатки люминесцентных ламп

Разобравшись в химических свойствах ртути, нам становится понятно, почему люминесцентные энергосберегающие лампы при всех своих преимуществах имеют и серьезные недостатки.

Сегодня мы уже не можем представить свою жизнь без использования искусственного освещения. Каким бы оно ни было, для его создания применяются лампы. Чаще всего еще с начала 20 века мы применяем обычные лампы накаливания, которые бывают различной мощности – 40 Вт, 60 Вт, 100 Вт. При такой достаточно высокой мощности, лампы накаливания обладают небольшой светимостью, что сильно влияет на их КПД, который вряд ли достигает даже 50%. То есть, мы платим деньги не только за освещение, но и половину за нагрев нити в лампе.

Такое расточительство в современных условиях все более становится неуместным, поэтому на свет появилась комплексная люминесцентная лампа. Ее еще называют энергосберегающая.

Люминесцентные лампы: плюсы и минусы

Главным условием восприятия является освещённость. Естественное освещение, которое природного происхождения наиболее оптимально для глаз. Но оно не безгранично и «работает с интервалами». Световой день сменяется ночью.

В эти периоды нашим спасением является искусственное освещение. Оно сегодня представлено широким спектром. Лампы накаливания, светодиоды, галогенные, люминесцентные и энергосберегающие аналоги, которые есть здесь – всё это наиболее используемые сегодня излучатели света.

Наверное, малознакомыми по названию вариантами из этого перечня выступают люминесцентные лампы. Хотя, все мы ими просто окружены, а сфера их применения просто безгранична. В народе их чаще называют дневными лампами, поскольку излучаемый ими свет очень приближен к естественному дневному освещению. За это качество они нашли массовое применение в промышленности, общественности, коммерции и жилье. Только ли благотворно влияющим на зрение светом они зарекомендовали себя? Наверное, нет. Практика их использования выявила ещё ряд достоинств, о которых ниже.

Плюсы применения люминесцентных ламп.

1. Большая световая отдача. Если сравнивать их с лампами накаливания, то при той же мощности, люминесцентные аналоги отдают в 1,5–2 раза больше света.
2. Излучаемое ими освещение близко к естественному. При таком свете нет нагрузки на зрение, глаза не устают. Выпускаемые производителями два вида ламп различной цветности, позволяют осуществлять оптимальный подбор по воздействию на глаза. В продаже они подразделены на тёплые и холодные оттенки излучаемого света.
3. Не чувствительны к броскам тока. Отсюда и больший, чем у ламп накаливания срок службы. Средняя продолжительность работы – 8000 часов.
4. Среди ламп освещения – люминесцентный вариант считается недорогим. Цена на лампу дневного света чуть выше цены лампы накаливания, а превосходство по работе отличается значительно. Средний срок работы обыкновенной лампы накаливания – 1000 часов. Как видим у люминесцентных ламп очевидное превосходство при такой же низкой стоимости.
5. Отсутствие ослепляющего эффекта. На источник лиминесцентного освещения можно спокойно взглянуть. Их свечение мягкое, не давящее на глаза.
6. Низкая температура колбы. В работе люминесцентное освещение тёплое. Температура поверхности около 50 градусов. Такая температура не способна воспламенить какую-либо поверхность, а следовательно, данный тип ламп можно считать пожаробезопасным. Сюда же можно добавить то, что при их замене обжечься просто невозможно.

Казалось бы люминесцентные лампы – идеальный вариант. И дёшевы, и долго служат. Однако – нет. Кажущаяся идиллия нарушается недостатками. Они присутствуют и о них ниже.

Минусы применения люминесцентных ламп.

1. Сложное схематическое включение. Чтобы зажечь лампу будут нужны, как минимум – дроссель и стартер. Это затратно и хлопотно. Подключением двух концов тут не обойдёшься. В этом плане, упоминаемая в статье лампа накаливания, явно выигрывает.
2. Снижение световой мощности. Данный эффект наблюдается к окончанию срока службы.
3. Потери в потребляемой энергии. Она расходуется не только на зажигание и работу газов, содержащихся в колбе, но и на пусковые элементы. К потребляемой мощности прибавляется ещё процентов 30 от этого значения. Существенно? В плане экономии, видимо да.
4. Нуждаются в обязательной утилизации. Они содержат ртуть и просто разбить, выкинуть их будет не благоразумно и опасно, как для собственного здоровья, так и для окружающей среды.
5. Отмечается шумность в работе. Щелчки при зажигании, гул похожий на фон переменного тока. Такой эффект может сильно досаждать. Связано это с работой пусковых элементов. Гул от дросселя, щелчки от стартера.
6. При сильном морозе или понижении напряжения лампа частенько отказывается работать. Инертный газ в колбе, при таких условиях не может зажечься.

Итак, перед нами прямо равенство какое-то. Количество плюсов и минусов одинаково. Отсюда и возникающие разногласия по практике их использования.

Однако всё та же практика показывает, что в большинстве случаев данный тип ламп просто незаменим. В 21 веке их не сменили ни светодиоды, ни энергосберегающие. А значит – люминесцентным лампам в нашем настоящем – однозначное да.

Виды ламп

В современных точечных светильниках для потолка ТМ Paulmann, SLV, Philips, которые относятся к категории элитной светотехники, используются следующие виды ламп:

• Лампы накаливания – имеющие небольшую стоимость и излучающие ровный и в меру яркий свет;
• Люминесцентные лампы – обладающие абсолютной бесшумностью при работе и излучающие яркий, теплый или холодный, свет;
• Галогенные лампы – имеющие длительный срок службы;
• Светодиодные лампы – считающимися самыми энергоэкономными, среди прочих видов ламп.

Поменять лампу накаливания в светильнике на потолке не составит труда. Достаточно снять переднюю прозрачную крышку плафона, выкрутить сгоревшую и вкрутить на ее место новую лампочку. Затем поставить переднюю крышку плафона на прежнее место. Замена ламп, являющихся альтернативными лампам накаливания источниками света, имеет свои особенности. Их мы рассмотрим в наших следующих разделах.

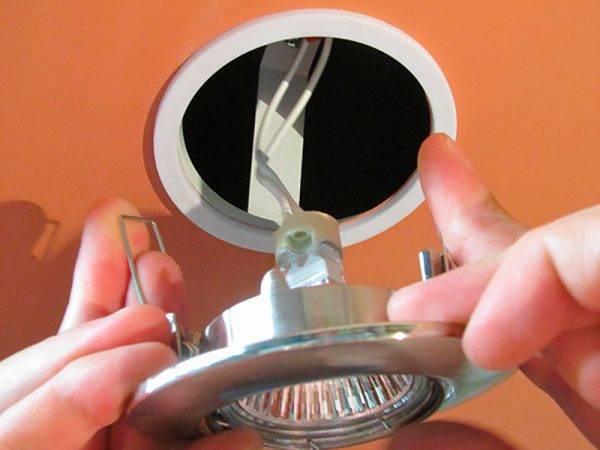

Замена галогенных ламп

Несмотря на то, что галогенные лампы ТМ Paulmann, SLV, Philips имеют огромный срок службы, низкую тепловую отдачу и мало восприимчивы к перепадам напряжения в сети, они тоже иногда перегорают, в результате чего светильник выходит из строя. Вернуть его в работу можно, только заменив перегоревшую лампу. Делается это следующим образом:

• Отключается подача напряжения к осветительному прибору;
• Снимается декоративная крышка корпуса точечного светильника, разжимается крепежное кольцо и выполняется его демонтаж;
• Выкручивается перегоревшая лампочка, а на ее место вкручивается новая, подходящего размера и мощности;
• Возвращается на место крепежное кольцо и декоративная крышка светильника.

Пользователю галогенных ламп нужно иметь в виду, что выполнять работы по их замене нужно в резиновых перчатках. Дело в том, что если делать это голыми руками, на стеклянной колбе новой галогенной лампы останутся следы от пальцев, которые нарушат целостность его корпуса, чем существенно сократят длительность ее эксплуатации. К стеклянным элементам галогенных ламп лучше вообще не прикасаться руками, а во время монтажа защищать их поверхность гладкой бумажной салфеткой.

После того, как лампа будет установлена, крепежное кольцо и декоративная крышка светильника возвращены на место, можно включать напряжение.

Если все сделано правильно, осветительные прибор вновь будет гореть, выполняя свою основную функцию – наполнение комнаты светом.

Замена светодиодных ламп

Светодиодные лампы ТМ Paulmann, SLV, Philips относятся к категории элитной светотехники, они надежны, энергоэкономны и имеют дополнительную защиту от перепадов напряжения в сети. Но необходимость поменять лампочку в оснащенном полупроводниковыми светодиодами светильнике рано или поздно возникает. Сделать это можно самостоятельно, но для этого нужно, в первую очередь, полностью обесточить осветительные прибор, отключив электроэнергию, а затем демонтаж старой и монтаж новой светодиодной лампы выполнять согласно нижеприведенной инструкции:

• Новый светодиодный полупроводник, который планируется установить на место сгоревшего, проверяется на работоспособность специальным тестером;
• Со светильника снимается крышка корпуса и все крепежные элементы, проводка разъединяется и с нее снимается изоляция;
• Провода новой светодиодной лампочки соединяются с проводкой осветительного прибора в соответствии с цветовой гаммой – синий проводок подключается к синему, желтый – к желтому, красный – к красному;
• Места соединения проводков изолируются или, как вариант, на них устанавливаются специальные защитные колпачки;
• Тщательно заизолированная проводка замененной светодиодной лампочки помещается в короб, крепежные элементы и крышка светильника возвращаются на свое прежнее место;
• Выполняется подключение электроэнергии и светильник проверяется на работоспособность.

Заменить светодиодную лампу можно, не имея специального образования, нужно лишь соблюдать правила безопасности и четко следовать вышеизложенной инструкции.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения.

Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов.

Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода.

Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Как поменять лампочку в фаре

Процесс замены зачастую сводится к тому, что для начала вам нужно понять, стоит снимать фару или нет. Конструкция большинства современных автомобилей такова, что для замены фару вынимать не нужно. Просто из посадочного места выкручивается цоколь, лампа вынимается из разъёма и устанавливается новая.

Но в отдельных случаях фару все же снять нужно. Иногда это делается, скорее, для большего удобства проведения работ, а не как необходимость. Для этого нужно выкрутить шпильки, которые проходят через корпус фары и прочно удерживают её на месте. Но иногда даже инструмент никакой не нужен. К примеру, на «Вольво» ХС90 шпилька имеет Г-образную форму и не закручивается, а просто вставляется. При необходимости замены лампы ближнего или дальнего света фара очень быстро снимается и ставится обратно, никакого инструмента в этом случае не нужно. Но такая конструкция встречается нечасто, поэтому набор ключей лучше держать под рукой.

28.10.2020

Елена Алексеева / автор статьи

Журналист не только по призванию, но и по специальности. Сила мысли, острое перо, гибкая логика – основные инструменты, используемые в работе.

Написано статей

6

Характеристики ламп

Основными характеристиками всех выпускаемых энергосберегающих приборов являются:

Цветовая температура

При использовании устройств с нитью накаливания получить разную цветовую температуру проблематично. С появлением энергосберегающих устройств стало возможно применять лампы белого света с различным оттенком цвета. По цветовой температуре светильники бывают:

• 6500К — холодный белый свет, который хорошо подходит для уличного освещения;
• 4200К — нейтральный белый, средний между холодным и теплым светом. Подходит для использования в жилых, промышленных, медицинских и других помещениях.
• 2700К — теплый белый свет, создает уют в доме и используется для освещения жилых помещений.

Дополнительная информация! Выбор цветовой температуры индивидуален и зависит от предпочтений человека и целей, для которых будет использовано освещение.

Тип цоколя

Тип цоколя стандартизирован и существует в двух исполнениях:

• резьбовое: обозначение данного цоколя начинается с буквы Е и заканчивается числом, который обозначает диаметр цоколя (Е14, Е27).
• штырьковое: маркировка начинается с буквы G, а цифры означают расстояние между контактами.

Дополнительная информация! Для покупки осветительного прибора с правильным цоколем, лучше взять с собой в магазин вышедшую из строя или заглянуть в паспорт светильника.

Срок службы

Энергосберегающие приборы являются надежными и долговечными устройствами. Срок их службы достаточно большой и обычно составляет от нескольких тысяч до десятков тысяч часов работы.

Обратите внимание! Важно понимать, что на срок службы существенно влияет количество циклов включения/отключения. Чем их больше — тем меньше будет служить энергосберегающая лампа

Световой поток и светоотдача

Световой поток — это физическая величина, показывающая количество отдаваемой световой энергии в единицу времени. В международной системе единиц (СИ) Он измеряется в люменах (лм или lm).

Светоотдача ламп показывает соотношение светового потока к мощности прибора (лм/Вт). Старые и неэффективные устройства накаливания имеют низкую светоотдачу (10-20 лм/Вт), более совершенные энергосберегающие устройства имеют высокий коэффициент полезного действия, а соответственно и светоотдачу (около 50-100 лм/Вт).

Важно! Светоотдача может меняться со временем при длительной эксплуатации. Такое изменение является нормальным и связано с износом светодиодов или ухудшением свойств люминесцентного прибора

Мощность

Важной характеристикой всех электрических приборов является мощность. Лампы освещения тоже не являются исключением

При использовании ламп накаливания существенно увеличивается количество потребляемой электрической энергии. Чтобы этого избежать потребители постепенно переходят на энергосберегающие приборы, потому что они энергоэффективные и имеют минимальную мощность лампы при большом световом потоке.

Таблица сравнения ламп, показывающая соответствие мощности накаливания и энергосберегающих:

Мощность, Вт	Световой поток, лм
Накаливания	Светодиодные	Люминесцентные
25	3	6	255
40	5	11	430
60	9	15	720
75	11	19	955
100	14	18	1350
150	19	45	1850
200	27	70	2650

Обратите внимание! На упаковке светодиодных и энергосберегающих устройств производители часто указывают эквивалент (например 11 ватт энергосберегающая лампа равна 40 ваттной накаливания), который соответствует мощности лампы накаливания. Это делается не только из маркетинговых целей, но и для понимания покупателем световой способности прибора

Чем принципиально энергосберегающая лампа отличается от лампы накаливания?

Устройство лампы накаливания достаточно просто, чтобы его понимали и знали о нем большинство людей. Помещенная в стеклянную колбу, из которой выкачан воздух, вольфрамовая нить накаляется до яркого свечения под воздействием проходящего по ней электрического тока. Устройство же люминесцентной лампы понимают не все. Энергосберегающая лампа представляет собой стеклянную колбу, которая наполнена парами ртути и инертным газом аргоном. Также в комплекте может иметься, но не обязательно, пускорегулирующее устройство или стартер. Внутренняя поверхность колбы имеет напыление из специального вещества люминофора. Оно под воздействием ультрафиолетового излучения излучает видимый свет. При включении энергосберегающей лампочки возникает электромагнитное излучение, которое провоцирует пары ртути создавать ультрафиолетовое излучение. Оно в свою очередь, проходя через нанесенный на поверхность лампы люминофор, преобразуется в обычный видимый свет.

Устройство люминесцентной лампы

Спектр видимого света может иметь смещение в ту или иную сторону. Поэтому бывают люминесцентные лампы, имеющие свет, спектр которого ближе к желтому, а бывают ближе к синему. Первые более естественны, так как их спектр аналогичен спектру солнечных лучей. Современные лампы имеют такой же цоколь, что и у ламп накаливания, внутри которых спрятан электромагнитный излучатель. Диаметр цоколя бывает 14 или 27 мм. Это стандартные размеры, позволяющие вкручивать такие лампы в любые современные светильники и люстры.

Расчет эффективности замены люминесцентных ламп на светодиодные

Соотношение светового потока и мощности люминесцентной и светодиодной ламп

Замена люминесцентных ламп на светодиодные будет целесообразна не только с финансовой точки зрения, но и в плане эффективности.

Читать далее: Как спрятать газовый котел на кухне лучшие варианты дизайна и советы по маскировке

Люминесцентные лампы:

• Эксплуатационный срок составляет 2000 часов и зависит от численности включений, но не больше 2000 циклов.
• Световой поток распределяется во все стороны, вследствие чего светильники нуждаются в наличии отражателя.
• Яркость при включении увеличивается постепенно.
• Пускорегулирующее устройство создаёт сетевые помехи.
• Защитный слой постепенно деградирует, что влечёт за собой понижение светового потока на 25-30%.
• В стеклянной колбе присутствует ртутный пар, поэтому она требует бережного отношения.

Светодиодный фонарь:

• Срок эксплуатации составляет не менее 10 000 часов вне зависимости от численности включений.
• Световой поток направлен в конкретную сторону.
• Максимальная яркость набирается сразу после включения.
• Драйвер не создаёт помех для электрических сетей.
• За весь срок эксплуатации яркость уменьшается на 10%.
• Значительно меньший показатель потребления энергии.
• Полная экологичность и безопасность.

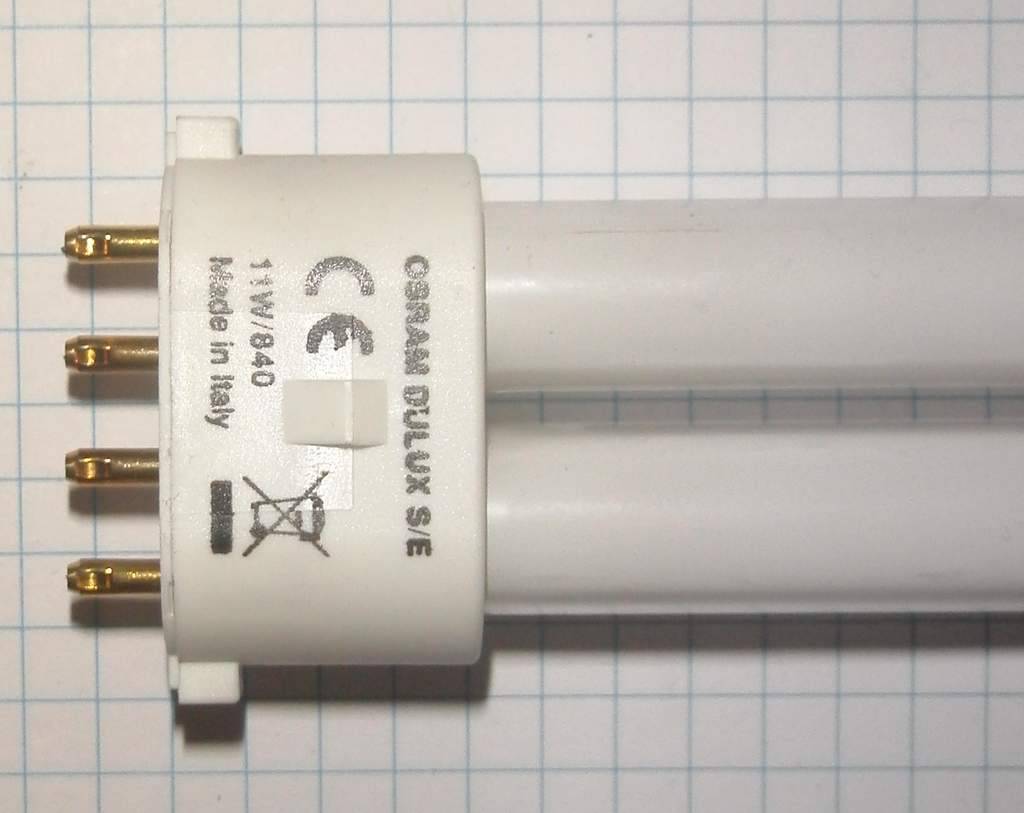

Типы цоколей ламп дневного света

Вне зависимости от конструкции лампы, она в любом случае будет оборудована цокольными элементами. Это обязательный элемент. Они служат для подключения и подачи электрического тока на электроды осветительного прибора. Цоколь предназначен для надежного крепления и обеспечения контакта

При покупке обязательно надо обратить внимание на тип цоколя, в противном случае просто не удастся установить лампу. Цоколь и патрон обязательно должны взаимно соответствовать

Типы цоколей

Классифицировать их можно на две большие категории: резьбовые и штыревые. В последнее время резьбовые имеют более широкое распространение. Их можно назвать классикой. В быту они используются без каких-либо переделок патрона, т.е. люминесцентную лампу с цоколем Е14 и Е27 можно применить вместо обычных ламп накаливания. Основными техническими показателями являются диаметр и расстояние между витками.

Штыревые цоколи люминесцентных ламп расположены как правило у торцов источника света. Это могут быть и прямые, и U-образные лампы.

Инструменты

Замена светильников в натяжном потолке требует осторожности и определенных навыков. Чтобы поменять перегоревшую лампочку, необходимо сперва подготовить следующие инструменты:

• Стремянка. Менять перегоревшие источники света удобней с подходящей по размеру и устойчивой лестницы. Если под рукой не окажется стремянки, можно использовать стол.
• Индикаторная отвертка. Следует помнить, что не все монтажники выполняют подключение светильников к выключателям через фазу. Часто, вместо отключаемой фазы, щелчком выключателя прерывается ноль, а поэтому перед выполнением работ лучше проверить напряжение.

• Пассатижи с узкими губками. Инструмент позволит разжать усики стопорного кольца.
• Отвертки с плоским концом, желательно небольшой толщины, но длинные. С их помощью будет удобно вытягивать светильники, которые крепятся в гнезде пружинами.
• Отвертка с крестообразным концом. Понадобится для ослабления зажима клемм, если появится необходимость замены патрона.
• Нож. Потребуется для очистки концов проводки в новом светильнике.
• Соединительный блок клемм. Нужен для замены соединений на скрутках.

Данные инструменты позволят легко и быстро выполнить замену ламп своими руками без привлечения сторонних специалистов.

Устройство

Конструкция люминесцентной лампы состоит из:

• прозрачной вытянутой трубки;
• двух цоколей с двумя электродами;
• стартер, начинающий работать от розжига;
• электромагнитный дроссель;
• конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах. Классическая электросхема

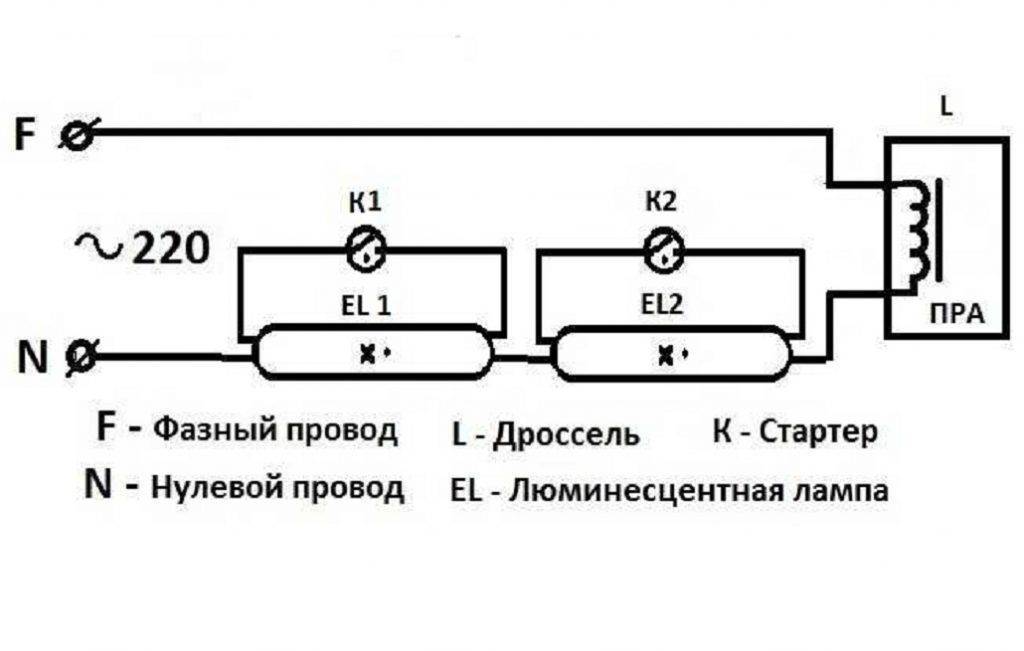

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

Особенности работы с натяжными и подвесными потолками

Для замены светильника в подвесном потолке нужно вначале удалить кольцо-фиксатор, представляющее собой проволочную пружинку. Делать это нужно аккуратно, так как пружинка может выскользнуть из пальцев и потеряться

После этого слегка покачивающими движениями осторожно извлечь лампочку из цоколя, чтобы не раздавить ее или не повредить потолочную поверхность

Существуют также лампы без скобок. Они оснащаются резьбовыми цоколями. Чтобы вытащить такой светильник из навесного потолка, понадобится кусочек нескользкой ткани, которую накладывают на тело лампы при выкручивании. Такая мера позволяет защитить руки от повреждения осколками (если светильник лопнет), а также предотвращает скольжение пальцев.

В натяжном потолке светильники чаще всего держатся на несущей поверхности, поэтому при демонтаже хотя и нужно соблюдать осторожность, риск повреждения потолочного материала невысок. Замена лампочки осуществляется по такому же принципу, что и в случае с подвесным потолком

При проведении таких работ следует помнить о правилах безопасности. Электропитание в щите отключить. Чтобы достать до потолка, понадобится надежная, устойчивая подставка под ноги, стол или лестница.

Схема компактной люминесцентной лампы (КЛЛ)

Плата КЛЛ довольно компактна и помещается в основание держателя. Несмотря на компактность, он эффективно выполняет требования дросселя. Схема КЛЛ объясняется в последующих пунктах.

Ключевые компоненты печатной платы КЛЛ

Печатная плата КЛЛ содержит следующие ключевые компоненты:

• Мостовой выпрямитель из диода 1Н-4007
• Подавитель помех
• Конденсатор фильтра
• Предохранитель
• Точка снабжения

Работу КЛЛ можно разделить на две широкие фазы:

• Начальная фаза
• Нормальная фаза

Начальная фаза

Стартовый сегмент состоит из динистора, C2, D1 и R6. Компоненты D3, R3, D2 и R1 работают как схема защиты, а остальные как цепь нормальной работы. Вы должны помнить следующую терминологию:

• D относится к диоду
• R обозначает резистор
• С обозначает конденсатор
• Q обозначает транзистор

Динистора, C2 и R6 посылают импульс напряжения на базу транзистора Q2, в результате чего он получает пороговое значение и начинает работать. Как только операция начинается, диод D1 блокирует весь участок. Конденсатор С2 также разряжается (после полной зарядки) каждый раз, когда работает транзистор Q2.

Поэтому после его первого запуска осталось недостаточно энергии для повторного открытия Динистора. Далее транзисторы возбуждаются с помощью трансформатора TR1. Когда напряжение повышается от резонансного контура (L1, TR1, C3 и C6), трубка загорается, как только резонансное напряжение определяется конденсатором C3 (который питает нити). На данный момент напряжение C3 превышает 600В.

Нормальная фаза

Сразу после ионизации газа, присутствующего в вакуумной трубе, выполняется практическое замыкание конденсатора С3. Это приводит к понижению напряжения. После этого С6 начинает движение чейнджером. Этот чейнджер генерирует очень небольшое напряжение, но достаточно, чтобы лампа работала во включенном состоянии.

При нормальном рабочем состоянии, если транзистор переходит в состояние ОТКРЫТО, ток, подаваемый на TR1, продолжает увеличиваться до насыщения сердечника трансформатора, и, таким образом, подача на базу падает, в результате чего он закрывает транзистор.

Сразу после этого процесса второй транзистор возбуждается обратной обмоткой TR1, и процесс продолжается.

Основные выводы

Замена люминесцентных приборов на более экономичные и долговечные светодиоды позволит сократить расходы на оплату электроэнергии, увеличить срок службы приборов и повысить уровень освещенности в помещениях. Для того, чтобы правильно выполнить замену, следует приобрести светильники с таким же цоколем и закоротить балластную группу, обеспечив прямое подключение к сети. Задача не представляет сложности и может быть выполнена людьми с минимальной подготовкой.
