Как самому заменить проводку в панельном доме

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Что говорит о штроблении каналов для прокладки электрокоммуникаций законодательство

Споры о том, что именно можно делать с панелями в многоэтажных домах в процессе прокладки электропроводки, никак не хотят затухать. В ПП города Москвы о порядке переустройства помещений есть пункт 11.11, в котором говорится о категорическом запрете горизонтального штробления. В СНиП и СП прямой категорический запрет отсутствует. И если учесть, что допускается получение разрешения и на более серьёзное переустройство и перепланировку панельных квартир, например, снос частей несущих перегородок, говорить о категорическом запрете штробления нельзя.

Таким образом, штробления в несущих панельных стенах следует избегать, и использовать другие способы монтажа электропроводки. Если же, всё-таки потребление оказывается необходимым, используются приёмы, минимизирующие динамическое воздействие на панели: косое выдалбливание или резка.

Как поменять проводку в панельном доме?

В качестве проекта создается схема новой электрической сети вашего дома.

Расположение розеток, выключателей, распределительных коробок, места подключения мощной бытовой техники, такой как электрическая плита, водонагреватель, стиральная и посудомоечные машины (они, как правило, запитываются напрямую), все это должна включать в себя схема будущей проводки.

Рисуя проект сети своими руками, обратите внимание на расположение распределительных коробок, они должны находиться на досягаемом уровне. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте. Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте

Когда ремонтные работы будут закончены, расположите розетки и выключатели в удобном, но в то же время, безопасном месте.

Следующее видео наглядно продемонстрирует, как создать схему будущей электрической сети в панельном доме своими руками.

Видео:

Выбирая материалы для проведения ремонтных работ своими руками, рекомендуем обратить ваше внимание на следующие советы:

• Основной элемент электрической сети — кабельный провод.

  Он берется медный, трехжильный. Его сечение зависит от применения: для секторов, где располагаются розетки, сечение должно быть не менее 2,5 мм², для сектора светильников — 1,5 мм², а для мощных бытовых приборов — 4 мм²;

• Автоматы защиты.

  Меняя электропроводку в панельном доме, обязательно подумайте о защите проводки от утечек тока, перегрузок, короткого замыкания. Используют УЗО и автоматический выключатель или совмещенную модель дифавтомат. Модель выбирают относительно предстоящих нагрузок. Для розеток лучше брать автомат на 25А, для мощных приборов — 32А, осветительных приборов — 16А. Для распределительного щитка берут два автомата: водный на 50А и защитный на 63А;

• В зависимости от сечения проводников и количества веток электрических групп выбираются распределительные коробки. Они бывают круглые, квадратные и прямоугольные;
• Розетки берут, исходя от предполагаемой нагрузки, будет ли включена электрическая плита или торшер, все обязательно с заземлением. Если в доме есть маленькие дети, рекомендуем выбрать розетки со специальными шторками;
• Выключатели отличаются лишь по дизайну, поэтому их выбор определяет интерьер квартиры.
• Чтобы соединить провода, лучше использовать клеммы.

Для монтажной работы вам понадобятся следующие инструменты:

• перфоратор;
• молоток;
• болгарка;
• зубило;
• уровень;
• отвертка со специальном индикатором или мультимер;
• изолента;
• пассатижи;
• уровень.

Дополнительно приготовьте шпаклевку.

На этом подготовительный этап закончен и можно переходить непосредственно к работам по замене старой проводки своими руками.

Определяем расположение проводки в панельном доме

Кабель обрезают в месте перелома, зачищают жилы и подключают их к розетке. Если провода недостаточно, к старым проводам подсоединяют новый. Исправленную розетку закрепляют в подрозетнике, после чего она готова к эксплуатации.

Особенности монтажа проводки на полу и потолке

В связи с использованием новых ремонтных технологий иногда возникает потребность прокладки электропровода на горизонтальных поверхностях — на потолке или на полу.

Если Вы планируете установить, например, натяжной потолок, прокладывайте провода на потолке, используя, например, кабель NYM с тройной изоляцией. Также можно применять кабеля ВВГ или ВВГнг, оболочкой для которых может служить гофрированная труба. В качестве элементов крепления используют дюбель-хомуты или закрепляют гофрированную трубу с помощью специальных клипс.

Под деревянным настилом пола провода укладывают в металлических или металлогофрированных трубах. Проводка прокладывается в стяжке? Допустимо применять гофр. трубы из ПВХ.

Инструменты и материалы

Для проведения монтажных работ понадобятся следующие инструменты:

• перфоратор с коронкой (для создания отверстий под подрозетники) и сверлами (для создания отверстий под установку дюбель-хомутов);
• нож;
• зубило;
• молоток;
• пассатижи;
• отвертки на плюс и минус;
• кусачки;
• рулетка;
• паяльник (мощность до 60 Вт);
• шпатель;
• индикатор.

Также понадобятся такие материалы:

• медный провод с тремя жилами (сечение для осветительных приборов — 1,5 квадратных миллиметра, для розеток — 2,5 квадратных миллиметра);
• подрозетники;
• розетки;
• выключатели;
• дюбель-хомуты;
• алебастровая смесь;
• клеммы;
• изолента;
• проволока (сечение — 1,5 квадратных миллиметра).

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

В этом случае провода скрывают пластмассовыми крышками

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

С чего все же начинать замену старой электропроводки?

Для начала необходимо определиться с выбором проводов для основного электрического кабеля, то есть, какой вид проводки не будет портить интерьер помещения, и при этом обеспечит достаточную надежность пользования.

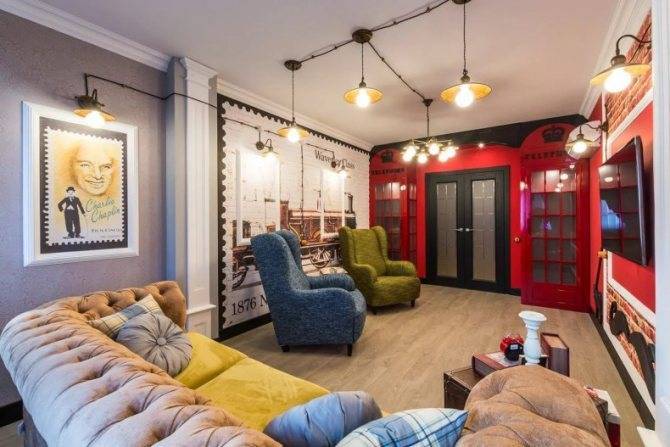

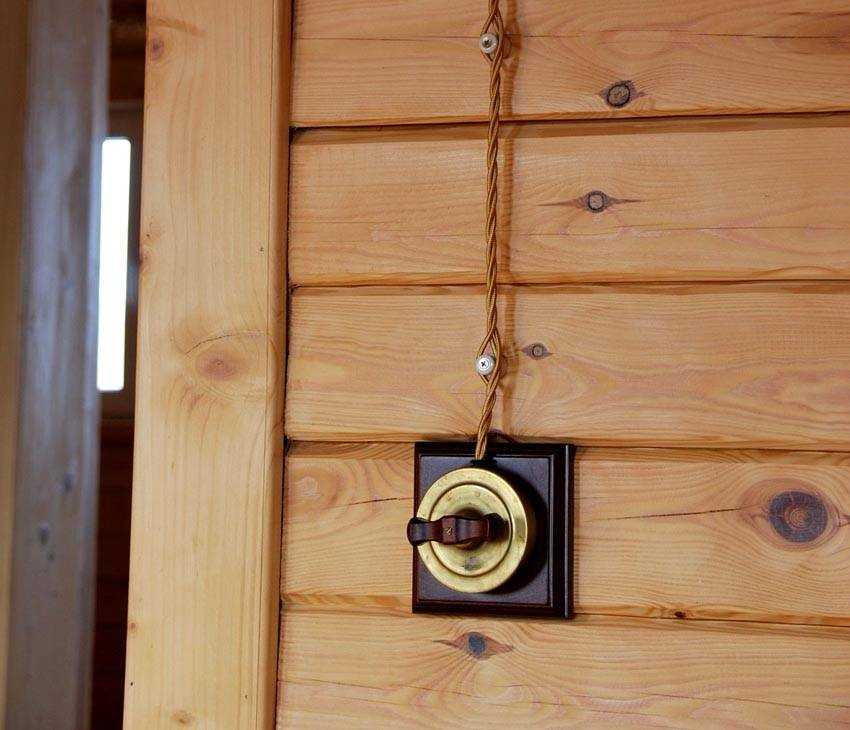

Проводка открытого типа в ретро стиле

Если общий дизайн интерьера квартиры выполнен в деревенском стиле, то современная элетропроводка будет резко бросаться в глаза, и нарушит всю композицию стиля. Поэтому, в таком случае, предпочтение отдают открытому типу проводки. Суть ее заключается в том, что электрический кабель не скрывают в стене, а располагают на ее поверхности.

При монтаже электрической проводки в данном стиле, кабель получается подвешенным в небольшом пространстве от поверхности стены. Это создает зрительно дополнительный уют квартире.

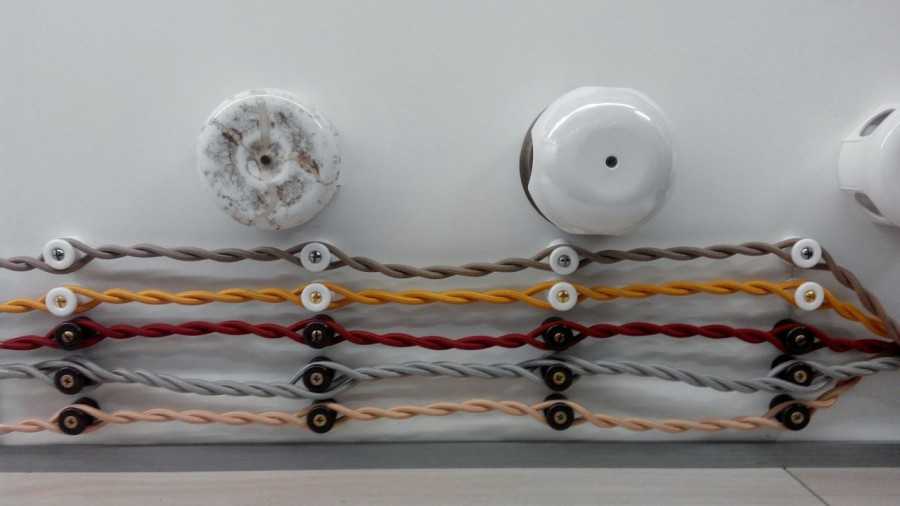

Обычно, для проводки открытого типа, выбирают одножильные провода из меди. Эти провода скручиваются и прикрепляются к роликам, через небольшой одинаковый промежуток, при помощи тоненькой проволоки.

Замена открытой электрической проводки производиться без штробления, что удобно и легкодоступно.

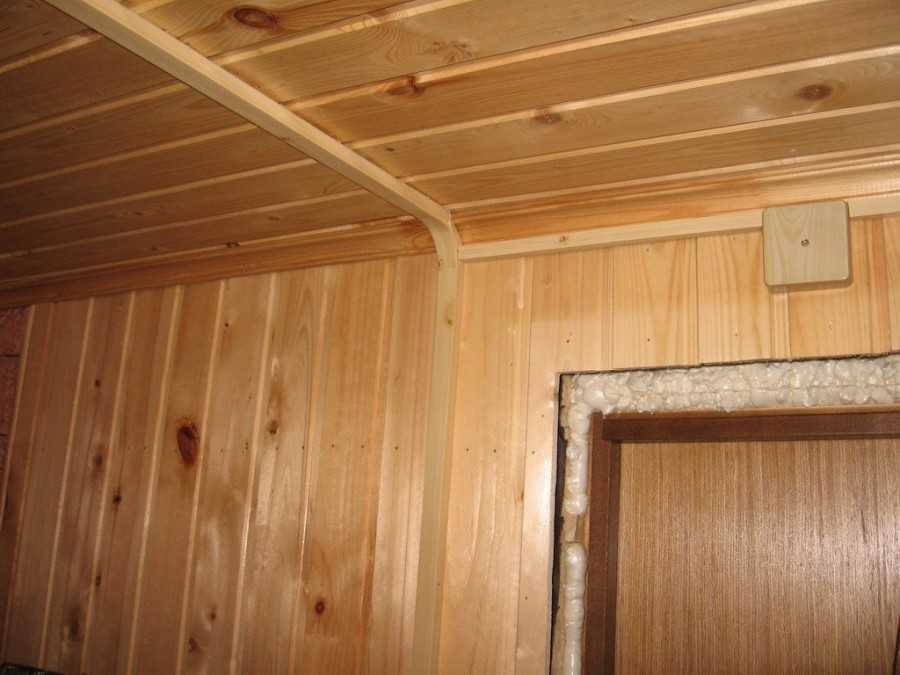

Монтаж проводки в кабель-каналах

Для современного интерьера возможен монтаж открытого типа проводки. Но, чтобы провода не свисали общей кучей, их помещают в специальные кабель-каналы. Кабель-каналы – это не широкий пластиковый коробок, куда укладываются провода. Сверху коробок закрывается крышкой, что препятствует попаданию влаги и грязи внутрь.

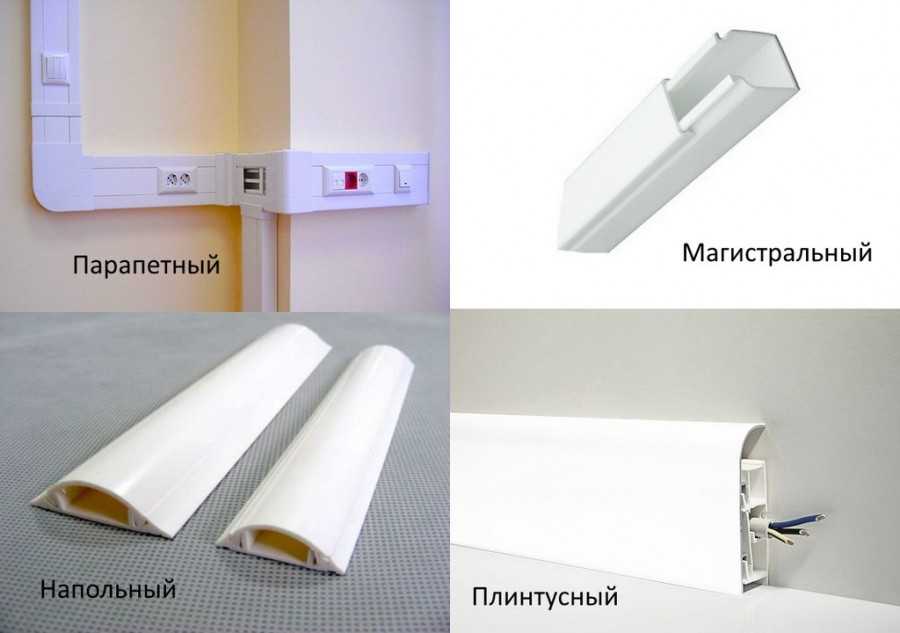

Внешний вид кабель-каналов производят в широком цветовом ассортименте.

При таком типе проводки облегчается ее доступность для подключения выключателей и розеток, а также для последующей замены проводки в старых кабель-каналах.

Монтаж проводки скрытого типа

Но иногда дизайн помещения не позволяет прокладывать проводку открытого типа. И тогда используют скрытую проводку, то есть, кабель прокладывают внутри стены.

• Внутри бетонных плит, из которых строят многоэтажки, для проводки скрытого типа, располагают специальные трубы из стали и открытые распределительные коробки.
• Если Вы решили заменить скрытую проводку своими руками и не знаете расположение старых проводов, то можно проштробить каналы самому.
• В строительных магазинах продаются электрические штроборезы, при помощи которых можно сделать эти каналы.
• В полученные каналы укладываются провода. Их лучше помещать в открытые кабель – каналы или гофрированные пластиковые трубки. Сверху все замазывают штукатуркой и выравнивают поверхность стены.

Полная или частичная замена старой проводки в хрущевке?

Владельцам жилья приходится выбирать: частичная или полная замена старой проводки в хрущевке. Чем они отличаются? Частичный ремонт подразумевает изменения в отдельном помещении, смену лишь некоторых элементов (выключателей, розеток). Его плюсом является быстрота исполнения, минимум ущерба отделке, экономия средств. Его минусы: не решает задачу увеличения потребления электроэнергии; остаются участки, не отвечающие современным требованиям.

Частичная замена старой проводки в хрущевке своими руками продолжает пользоваться популярностью у домашних мастеров, которые осознают огромный объем предстоящих переделок. Однако такой подход неверен. Специалисты рекомендуют проанализировать ситуацию:

• Степень износа сетей. Узнать ее несложно, если известна дата постройки дома. Чем старше строение, тем сильнее изношены коммуникации.
• Материал. Раньше монтаж электропроводки вели из алюминиевых проводов. Они безнадежно устарели, их, безусловно, необходимо менять на медные.
• Потребляемая мощность. Для подключения единичного прибора можно протянуть к нему дополнительную линию. Если мощности недостаточно для большого количества техники, потребуется капитальный ремонт.

Рекомендации эксперта по замене электропроводки

Окончание работы

После нанесения штукатурки и поклейки обоев нужно восстановить доступ к подрозетникам. Для этого подрозетники обрезаем по контуру. После удаления излишков штукатурки можно приступать к монтажу розеток, выключателей, приборов освещения, водонагревателя.

Когда розетки установлены, переходим к сборке схемы питания электричеством на клеммниках входного щита. Однако ввод от электросчетчика пока что оставляем неподключенным.

Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика.

Отключаем электропитание, подводим провода фазы и нуля к отдельным клеммникам. Снова проверяем их на короткое замыкание при работающих автоматах.

Устройства

1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Подготовка к комфортному климату

Также неплохо подготовиться к установке электрического теплого пола в ванной комнате. Нет ничего приятнее, чем наступить на теплый пол. Однако у обогрева есть и вторая функция.

Если у вас есть дети, вы знаете, как выглядит пол в ванной после них. Что ж, все что нужно сделать, это немного протереть его и включить обогрев, и пол высохнет быстро.

Общее резюме и дополнительная информация

Нарисуйте план квартиры и обозначьте расположение розеток, выключателей и светильников.

1. Пройдитесь по всей квартире и представьте, что и где включайте и выключайте и вы найдете все положения для переключателей.
2. Центр ящиков обычно располагается на высоте 20-30 см от пола.
3. Не забывайте провода к прикроватным лампам
4. Лучше поставить две коробки, рядом друг с ругом, чем одну двойною.
5. Выключатели обычно размещают на высоте 120 см от пола.
6. Кроме розеток к телевизору необходимо подвести коаксиальный кабель для антенны и кабель UTP для интернета.
7. Не забудьте подготовиться к кондиционированию

И наконец ночник в темном коридоре. Просто подготовьте и установите, например, 3-миллиметровый светодиод и небольшой датчик движения.

Как осознать что в доме старая проводка?

В первую очередь, вам необходимо обратить внимание на электрический щиток. Обычно, это то место где установлен счетчик электроэнергии. Если в щите все еще стоят старые советские пробки, то у вас старая проводка! Здесь всё очевидно, — проводка в доме гнилая, с алюминиевыми проводами. Второй, немаловажный признак старой электропроводки, — это если вас периодически бьет током в самых неожиданных местах

Не откладывайте до следующего раза — незамедлительно вызывайте электрика! И по возможности, обязательно замените все пробки на автоматы. Не ждите когда они перегорят в следующий раз. Замену пробок на автоматы лучше всего доверить профессионалу, — вызвать электрика на 1 час, и работа сделана! Помните! Что несвоевременная замена, может стоить вам значительно дороже

Второй, немаловажный признак старой электропроводки, — это если вас периодически бьет током в самых неожиданных местах. Не откладывайте до следующего раза — незамедлительно вызывайте электрика! И по возможности, обязательно замените все пробки на автоматы. Не ждите когда они перегорят в следующий раз. Замену пробок на автоматы лучше всего доверить профессионалу, — вызвать электрика на 1 час, и работа сделана! Помните! Что несвоевременная замена, может стоить вам значительно дороже.

«Противопожарный» деревянный щиток, с плавящимися проводами

Старые пробки

В чем опасность алюминиевой проводки?

Срок жизни алюминиевых проводов, значительно меньше чем у проводов медных. Алюминий в большей мере подвержен окислению, и является менее гибким и более мягким металлом (если сравнивать с медными сплавами). Проблема алюминия, особенно сильно проявляется в местах соединений и перегибов в проводке. Повышенная влажность и плохой контакт, — также ускоряют процессы окисления. В последствии, это приводит к перегреву и отгоранию контакта.

Алюминиевая проводка

Так проходит ток через человека

Еще одним минусом старой проводки, является отсутствие третьего, так называемого «безопасного» провода, известного как провод заземления. В старых пятиэтажках, хрущевках, сталинских, и в панельных домах, вплоть до постройки начала 2000х годов. — Заземляющий провод просто не был предусмотрен! Поэтому ставить розетки с заземлением, без замены всех проводов, не имеет никакого практического смысла. В особых, нелепых случаях, это даже может сыграть злую шутку при неправильной установке розеток! Новые правила требуют заземления всего электрооборудования, и соответственно наличия безопасного провода во всей электропроводке. Что такое термин заземление, и для чего оно нужно можно прочитать здесь.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Основные этапы

Данный вид монтажных работ принято осуществлять в три этапа:

1. Подготовительный этап. Он включает в себя:

• выбор типа проводки;
• составление рабочей схемы;
• разметка.
• расчеты для выбора оборудования и кабеля;
• закупку всего необходимого.

1. Монтаж. Это наиболее трудоемкий этап работ, занимающий большую часть времени. В него входит:

• подготовка трасс (штробление стен или монтаж короба);
• создание посадочных мест под электроточки;
• установка распределительных коробок и укладка кабеля;
• установка щита (если она не производилась ранее).

1. Завершающий этап, в который входит:

• установка и подключение электроточек (розеток, выключателей, осветительных приборов и т.д.);
• сборка распределительного щита и подключение к нему внутренних линий;
• подключение к вводу;
• поочередная проверка всех внутренних линий.

Теперь подробно по каждому разделу.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Составление схемы

На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.

Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.

Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.
