Закрытые системы
Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

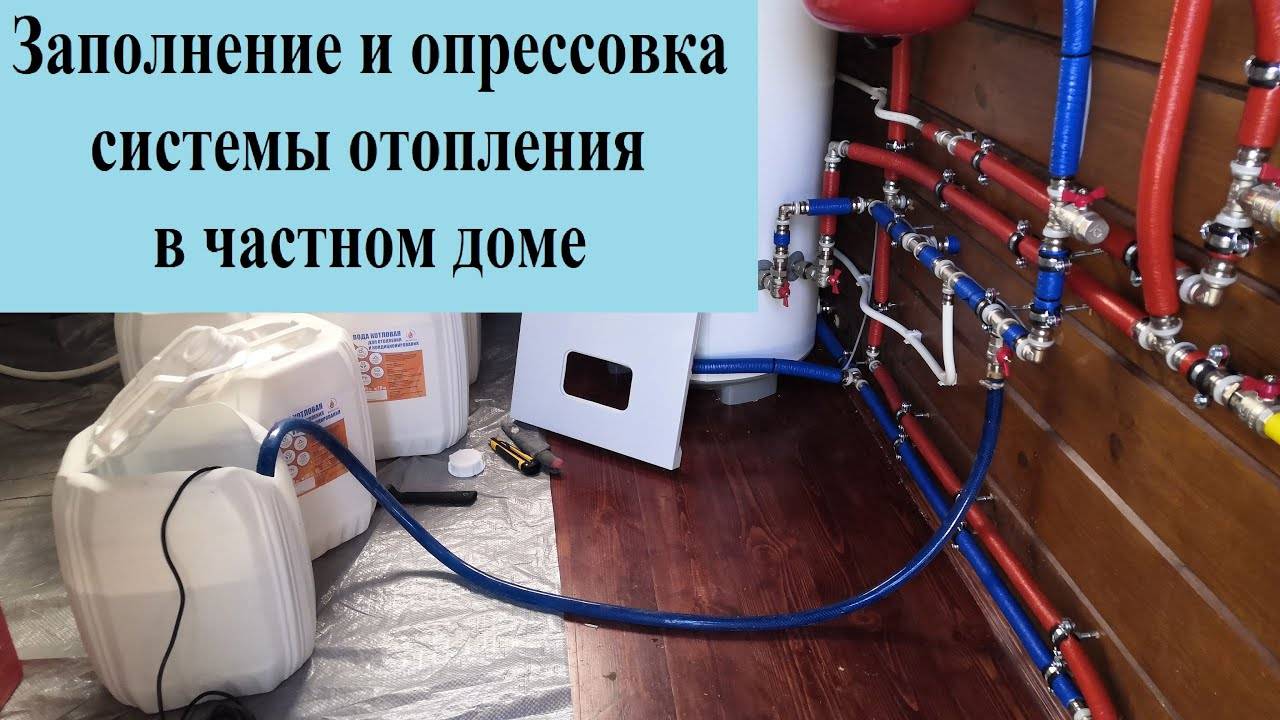

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.
Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.
Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.
Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).
В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.
При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.
На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.
Удаления воздушных пробок, запуск системы отопления
Схема удаления воздушных пробок из системы отопления.
Несмотря на полное заполнение, отопительный комплекс может накапливать воздух, что вызовет в дальнейшем повышенную подверженность коррозии внутренних частей трубопровода и радиаторов и приведет к постоянным шумам и стукам на протяжении всей системы. Воздух остается в трубах по причине наличия в ней множественных поворотов воздуха в запускаемой воде и негерметично уплотненных соединений.
Чтобы выпустить излишний воздух из труб отопления уже после ее заполнения, нужно открыть воздушные заслонки и краны и подождать до трех часов. Это необходимо, чтобы все пузырьки воздуха с внутренних стенок отопительных приборов поднялись на поверхность и вышли через специальные отверстия. Облегчить процесс поможет использование вибрационного насоса. По окончании процесса необходимо закрыть все заслонки и создать нужное давление для корректной работы в системе, оно должно находиться на уровне полутора атмосфер. Выравнивание давления произвести путем подпитки — добавления недостающего количества воды. После запуска давление поднимется до двух атмосфер.
Теперь можно приступить к запуску отопительного комплекса. Если отопление новое и запускается впервые, то по условиям гарантийного соглашения эту работу выполняют специалисты авторизованных сервисных центров производителя. Повторные запуски проводят самостоятельно. Испытывают отопительный комплекс постепенным нагревом в течение дня. Если никаких недочетов в комплексе отопления не выявлено, то можно выводить ее на полную мощность. Стоит отметить, что первые две недели работа системы может сопровождаться стуками в разводке труб. Это не должно настораживать, поскольку весь воздух при развоздушке не выпустить, он самоустраняется в процессе работы.
Все необходимые мероприятия следует успеть провести к отопительному сезону.
Как правильно заполнить систему
Существует два принципиально разных способа залива воды.
Сверху
Выполняется при помощи циркуляционного насоса. Желательно использовать электрический, особенно в системах с перепадом высоты от 10 метров.
Если есть только ручное устройство, залив можно выполнить с верхней точки при помощи штуцера, который соединяют с воздушным клапаном.
Жидкость поступает самотёком. Снизу должен быть открыт кран слива. Его перекрывают, как только показалась вода. Это помогает создать статическое давление равное высоте контура поделённой на 10 атм.
Далее, нужно увеличить количество жидкости до рабочего значения. К штуцеру подключают шланг при помощи шарового крана. С другой стороны на него крепят переходник к насосу с манометром. Шланг заполняют водой при закрытом вентиле на трубе. Затем её переправляют в контур, создавая поток воздуха из насоса. Процедуру повторяют 3—5 раз. Это нужно делать аккуратно, чтобы газ не попал в трубопровод. В противном случае придётся провести чистку системы.
Снизу
Для процедуры понадобится ёмкость объёмом не менее 200 литров (больше, в зависимости от системы). В неё помещают насос, создают необходимое давление.
Последнее вычисляют по высоте напора: значение в метрах делят на 10 и получают число в атмосферах.
Бочку предварительно заполняют водой. Уровень должен быть выше патрубка, чтобы избежать попадания воздуха. По мере перекачки жидкость доливают.
При заполнении антифризом используют малую ёмкость, чтобы не загрязнять шланг и корпус насоса. Его количество нужно восполнять чаще, периодически останавливая процесс.
Заполнение выполняют при открытых воздуховодах. Последними служат краны Маевского, размещённые на батареях. Под них устанавливают предметы для сбора жидкости. Когда она потечёт — вентили перекрывают.
Контроль давления осуществляют по манометру. Если показатель превысит статичный (его принимают равным длине напора в контуре, делённой на 10), в систему продолжают заливать воду до получения необходимой величины.
Окончив процесс, насос отключают. Затем откупоривают воздушные клапаны. Это нужно для удаления газа из системы. Давление в подобном случае упадёт, поэтому потребуется долив жидкости.
Внимание! В завершение следует осмотреть обвязку на наличие трещин и течей
Виды теплоносителя для залива в отопительную схему
Для систем отопления используют несколько типов теплоносителей.
Вода
Дешёвый универсальный теплоноситель:
- если заливать дистиллированную воду, то накипи и осадка не будет;
- не меняет свойств при соприкосновении с внутренними поверхностями;
- безопасна для людей;
- может крутиться в системе почти бесконечно.
Недостатки:
- При замерзании расширяется и разрушает трубы, поэтому в холодном климате придётся покупать антифриз.
- Металлические трубы начинают ржаветь.
- При использовании водопроводной воды кристаллизуется большое количество солей, поэтому придётся покупать дистиллированную воду. Если заливается водопроводная — рекомендуется регулярная очистка основных узлов и по возможности труб от солевых отложений. Процесс трудоёмкий, требует специальных реагентов.
Антифриз
Представляет собой водяные растворы этиленгликоля или пропиленгликоля с добавками.
Фото 1. Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.
- Допускается к использованию в отопительных системах только антифриз с составом, разработанным для этого. Нигде более эта жидкость использоваться не может.
- Замерзает при температуре от —30° до 60°С.
- Антифриз с этиленгликолем токсичен.
- Безопасный для человека теплоноситель с пропиленгликолем стоит дорого и требует замены каждые 5 лет.
- Новый состав, который предлагается на рынке, содержит ацетат и формиат калия. Подходит для местности с умеренным климатом — замерзает при температуре ниже —5°С. По стоимости является более доступным вариантом.
Правильный выбор теплоносителя требует внимательного отношения и учёта определённых факторов:
- Иногда в инструкции по эксплуатации котла указаны допустимые виды жидкости и иные использовать нельзя. Некоторые зарубежные производители вообще исключают применение антифриза — гарантийные обязательства аннулируются.
- Материал, из которого выполнены основные узлы и трубы — система должна быть выполнена из химически устойчивых труб и узлов. Антифриз несовместим с оцинкованным железом, потому что меняет свойства при контакте.
- Определённые виды составов плохо нагреваются и отдают тепло, если их используют, система проектируется с учётом этого.
- Теплоноситель не должен содержать токсичные и ядовитые вещества.
- Наиболее эффективная жидкость для системы имеет низкую вязкость.
- Некоторые виды теплоносителя предназначены исключительно для промышленного использования.
- Стоимость теплоносителя и допустимый срок его эксплуатации.
Основные типы теплоносителей
Система отопления.
Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.
Наибольшую популярность получили жидкостные теплоносители:
- Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
- Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.
В качестве теплоносителя используются следующие газы:
- Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
- Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
- Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.
В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.
Как подобрать циркуляционный насос для отопления?
С типом циркуляционного оборудования мы определились
Теперь пришло время обратить внимание на рабочие характеристики циркуляционных агрегатов, а именно:
- На расход жидкости в системе.
- На рабочий напор (высоту водяного столба).
При этом под расходом жидкости мы понимаем минимальный объем теплоносителя, прокачиваемый сквозь теплообменник котла за час или минуту. Эта характеристика измеряется в м3/час или литрах/минуту. Ну а рабочий напор – это максимальная высота водяного столба, «поднимаемого» насосом по вертикали.
Причем расход насоса должен соответствовать тепловой мощности системы отопления, а напор – протяженности разводки. Проще говоря: одному киловатту мощности котла соответствует расход на уровне 1 литра/минуту. То есть 25-киловаттный котел должен работать в паре с насосом, обеспечивающим расходом на уровне как минимум 25 л/мин.
Однако указанная пропорция – 1 кВт:1л/мин – дает лишь приблизительный результат. Для более точного определения расхода (подачи) теплоносителя европейские и отечественные проектировщики рекомендуют использовать следующую формулу:
Р=(3,6xQ)/(CхΔТ);
Где:
- Р – это искомый расход,
- С – это коэффициент теплоемкости расходуемой среды (воды масла, антифриза),
- Q – это объем нагреваемой среды во всей системе,
- ΔТ – это разница между температурой на выходе из котла и входе в теплообменник. Обычно этот параметр равен 20 градусам Цельсия.
Рабочий напор подбирается по габаритам разводки – по протяженности и высоте подъема труб в системе. Причем каждому метру высоты должен соответствовать метр напора. В свою очередь метр горизонтальной разводки компенсируются одним дециметром напора (10 м:1м).
Ну а точная формула, используемая проектировщиками, выглядит следующим образом:
J=RLК;
Где:
- J – это искомый параметр (напор).
- R – это коэффициент гидравлического сопротивления, равный 100-150 Паскалям на метр.
- L – это общая протяженность горизонтали разводки.
- K – это коэффициент повышения нагрузки, увеличивающий искомый напор на 200-250 процентов.
Вычислив эти параметры, мы можем подобрать «правильный» насос, характеристики которого соответствуют расчетному напору и расходу. Однако ориентирование на паспортные характеристики дает лишь приблизительный результат, чреватый риском приобретения излишне мощного устройства, обслуживающего систему с избыточной резвостью.
Поэтому профессиональные проектировщики используют совершенно иной подход к подбору насоса. Они выстраивают по заданным параметрам парные диаграммы, определяя искомое значение по точке пересечения графиков напора и расхода. Однако такая методика оправдана лишь в случае приобретения действительно мощного «сухого» насоса, рассчитанного на обслуживания больших помещений.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Особенности заполнения системы отопления закрытого типа
Для выполнения работ необходим насос и расширительный бак. Рекомендуется делать это вдвоём. Задача первого — наполнять контур водой, пока второй контролирует спуск воздуха.
Если приходится делать всё в одиночку, достаточно включить слабый напор. Клапан для сброса газа должен быть в верхней части трубопровода, на отдалении от котла.
Перед началом под место вытекания жидкости ставят ёмкость для её сбора.
Кран для удаления воды ставят внизу. Неподалёку от него, возле котла, монтируют подающий патрубок. Для заполнения используют шланг, который помещают в водопровод или соединяют с насосом. Успешному процессу способствует высокий напор. Система заполнится, когда из клапана для отвода покажется жидкость. Затем идёт спуск воздуха и проверка давления. При необходимости процедуру повторяют.
В двухконтурной системе процесс проще. Для залива используют систему подпитки, если есть. Она автоматически проведёт балансировку, удалит газ и подберёт заданное давление. При её отсутствии понадобится соединить шлангом водопровод с котлом и провести заполнение через последний. В этом случае придётся вручную чистить контур от воздуха.
Если котёл газовый, с него придётся снять лицевую крышку. Там расположен насос для подкачки. Устройство включают, прогревая теплоноситель.
Жидкость смешивается с газом, который нужно удалить: для этого клапан внутри прибора приоткрывают отвёрткой. Когда из него покажется вода, клапан затыкают.
Процедуру повторяют 3—5 раз с интервалом в 2-3 минуты. Если в котле перестало бурлить, проводят проверку давления.
Закончив заполнение закрытой системы, переходят к осмотру на целостность труб. После неё делают отладку и гидравлические испытания.
Периодичность замены теплоносителя

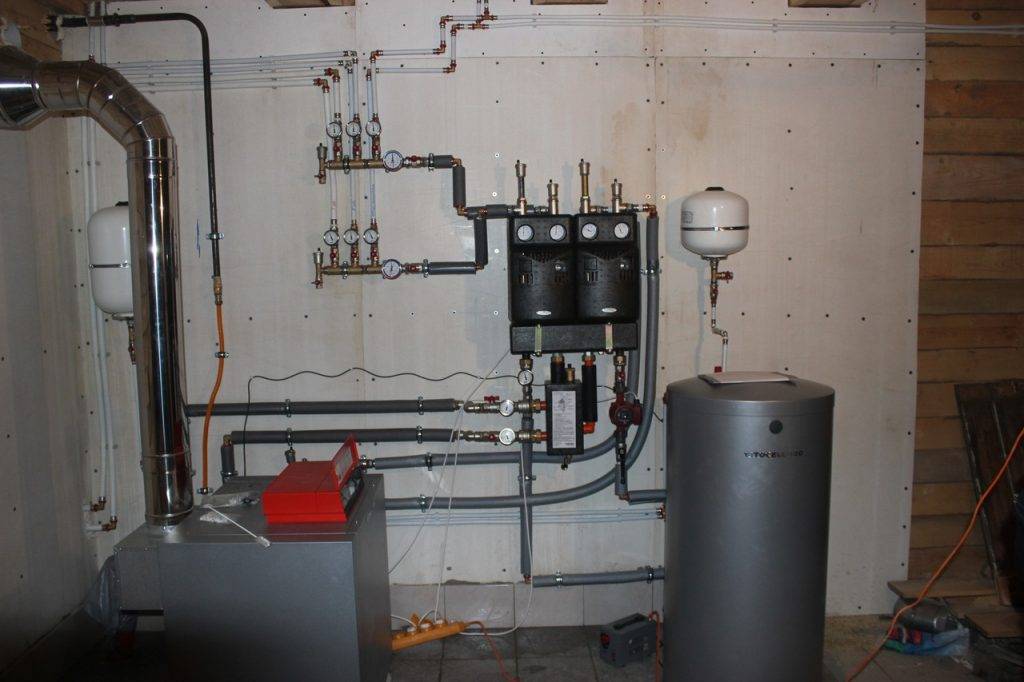

Закрытая система отопления с подключением к водопроводу
В течение отопительного сезона даже изначально качественный теплоноситель постепенно теряет свои свойства. Это связано с периодическим изменением его температуры, в результате чего происходит выделение осадка (для воды) или изменение вязкости вещества (синтетические теплоносители). Если вовремя не выполнить заполнение системы отопления теплоносителем, то могут произойти следующие негативные моменты:
- Уменьшение КПД в работе отопления. Это является следствием снижения эффективности теплопередачи из-за наличия в жидкости сторонних элементов – известкового осадка и ржавчины.
- Вероятность выхода из строя котла отопления, радиаторов и запорной арматуры. Только заполнив отопление теплоносителем можно избежать подобные проблемы. Это связано с постепенным насыщением воды кислородом, в результате чего увеличивается пенообразование и значительно ускоряются коррозийные процессы на внутренней поверхности стальных элементов системы.
Своевременное заполнение водой закрытой системы отопления может быть разным по времени. Все зависит от состава теплоносителя и температурного режима работы котла. Для дистиллированной воды оптимальная периодичность замены составляет 1 год, т.е. перед каждым отопительным сезоном. В случае использования теплоносителей на основе этиленгликоля, пропиленгликоля или глицерина время службы составляет от 3 до 7 лет. Оно зависит от концентрации химических компонентов – чем их больше в общем объеме, тем дольше будет служить жидкость.
Однако перед тем как заполнить водой закрытую систему отопления, нужно определиться с видом теплоносителя – будет это обычная Н2О или усовершенствованные жидкости.
Периодичность замены и доливки жидкости в отопительную систему
Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:
- В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.
- Появление течи – необходимо слить воду и провести ремонт.
- Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.
Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.
Зачем сливать воду из домашней системы
Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.
После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.
Антифриз в качестве теплоносителя
Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.
Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.
Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.
Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.
Свойства различных видов антифризов
Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.
Существуют у антифриза и свои недостатки:
- Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
- У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
- При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
- Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
- Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.
В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:
- Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
- Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
- В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
- Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
- Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
- Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
- Если котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.
Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
