2 особенности использования прибора
Реле контроля zubr d40t, его остальные модификации, эффективно функционирующие в сети с трехфазным напряжением, ограничивет параметры:
Показатель напряжения для каждой фазы демонстрируется на дисплее. Управление осуществляется с помощью кнопок.
РН трехфазное зубр обладает функцией контроля фаз – максимальная мощность нагрузки при этом 1000 ВА. Питание контроллера выполняется за счет фаз, которые последовательно сменяют друг друга. Для того чтобы устройство выполняло свои функции в полной мере достаточно оной нулевой и одной ненулевой фазы. Прибор может работать в качестве защиты одной из фаз.
Схемы подключения реле ЗУБР
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Характеристики
Основная работа реле контроля заключается в постоянном измерении действующего значения напряжения. В случае превышения номинала или, наоборот, уменьшения ниже установленной нормы, происходит размыкание силового контакта прибора и отключение фазы. Таким образом, внешняя питающая сеть оказывается разомкнутой с внутренней проводкой.
Все устройства этого типа разделяются на одно- и трехфазные. В первом случае выполняется отключение лишь одной фазы, а во втором – одновременное отключение сразу всех трех фаз. Если в бытовых условиях используется трехфазное подключение, для защиты рекомендуется устанавливать однофазные реле контроля, индивидуально на каждую фазу. В этом случае скачки напряжения, возникающие в какой-то одной фазе, не вызовут отключения других фаз. Сами трехфазные защитные устройства обычно контролируют напряжение на электродвигателях и у других аналогичных потребителей.
Одной из важнейших характеристик однофазных приборов считается величина токовой нагрузки. Именно этот параметр дает понять, какая электрическая мощность допустима для прохождения через конкретное устройство. Токовая нагрузка в первую очередь учитывается при выборе того или иного прибора.
Тем не менее, выбирая нужное реле напряжения, следует обращать внимание на маркировку производителя. В ней указывается рабочее значение тока или уровень пропускания нагрузки, которые ниже тока срабатывания, при котором отключаются силовые контакты. В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность
То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд
В связи с этим, специалисты рекомендуют учитывать данный фактор и выбирать прибор с мощностью, на 20-30% превышающей суммарную пропускаемую мощность. То есть, при установке на вводе защитного автомата на 16 ампер, реле напряжения должно рассчитываться на более высокий ток в 20-25 А, на одну ступень превышая стандартный ряд.
Важно знать: как избежать 3 основных ошибки монтажа электройствройства zubr r116y и других моделей
Чтобы не столкнуться с ошибками при работе с zubr r116y, помните:
Изделие предназначается для использования в помещениях с низким уровнем влажности и пыли – эти факторы могут существенно снизить срок его эксплуатации.
Монтаж надлежит выполнять в специализированный электрический щиток или шкаф.
Схема подключения каждой модели и модификации прилагается к изделию – очень важно следовать рекомендациям производителей, чтобы обеспечить бесперебойную и качественную работу всех элементов. Ниже приведено фото моделей с особенностями, кратким описанием и характеристиками.. Ниже приведен технический паспорт для подключения реле напряжения, изучив документ, вы поймете все тонкости и нюансы подключения устройства:
Ниже приведен технический паспорт для подключения реле напряжения, изучив документ, вы поймете все тонкости и нюансы подключения устройства:
Скачать
Особенности моделей
В каких случаях необходимо реле напряжения
Компания-производитель «Новатек-Электро» является успешным разработчиком электротехнической продукции, в том числе и устройств защиты от скачков напряжения. Наши рекомендации по выбору реле напряжения, купить которое вы можете, сделав заказ, непосредственно, на официальном сайте компании, определены следующими позициями:
При необходимости защиты от скачков напряжения в квартире, где, обрыв нейтрали – явление нередкое. В этом случае, однофазное реле напряжения для дома, станет спасением бытовой техники, так как, при обрыве нуля, на некоторых фазах происходит опасный рост напряжения до 380В и многие устройства, подключённые в электросеть, попросту выходят из строя.
При наличии в доме трех фаз, после включения нескольких однофазных «потребителей» с высокой мощностью может возникнуть перекос токов в фазах, что вызовет падение напряжения на самой загруженной фазе в таком случае для защиты от скачков напряжения в электросети, лучше приобрести несколько однофазных реле напряжения. Это поможет защитить технику, подключенную на фазу с недопустимыми параметрами, а на остальных фазах на которых напряжения удовлетворяет требованиям отключение производиться не будут.
Если нет возможности установить реле напряжения на всю квартиру, то для индивидуальной защиты электроприборов поможет реле напряжения вилка-розетка, которая автоматически отключит подключенную в него технику при недопустимых отклонениях напряжения, а при его нормальных показателях, возобновит работу устройств.
Важно: не оставляйте заводские настройки
Как мне в «АксиомПлюс» объяснил вежливый консультант по имени Павел, необходимо выставить допустимые значения напряжения «под себя». Т.е. задать максимально и минимально допустимые показатели. А рекомендуемые параметры искать в инструкции подключаемой техники.
Не менее важно: для компрессорной техники (для холодильников, кондиционеров) обязательна задержка включения от 2-3 минут (как минимум). Для электроники вроде телевизора или музыкального центра достаточно 10-15 секунд
Интервал тоже нужно задать самостоятельно.
Поэтому оптимальный розеточный вариант: с регулировкой границ значений напряжения и времени повторного включения с диапазоном не менее 3 минут.
Реле напряжения Zubr (Rbuz)
Данное устройство предназначено для защиты от перепадов напряжения
(отгорания нуля). Производят ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве — показывает значение
напряжения в реальном времени. Это достаточно удобно и необходимо для оценки
ситуации с напряжением в сети. Погрешность показаний низкая, разница
относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на различные номинальные токи: 25,
32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение
10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с
шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600
сек., с шагом 3 секунды.
Я выставляю на реле напряжения Zubr, максимальное (верхнее)
значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.
У приборов с индексом t
в названии, например Zubr D63t,
есть термозащита от внутреннего перегрева. Т.е. при увеличении
температуры самого прибора до 80 градусов (например из-за нагрева
контактов) — он отключается.
Реле напряжения
Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только
однофазными.
В паспорте и приведенных схемах подключения реле напряжения Зубр,
не сказано про ограничения по току, но в старой документации, ранее
указывалось, что не более 0,75 от номинального.
Схема подключения реле напряжения Zubr
В настоящее время, производители уверяют, что реле можно
подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата,
тогда нужно применять в схеме подключения реле напряжения — контактор.
Гарантию на реле напряжения
Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег — форумчан. И также, как у Меандра на форуме МастерСити есть
представитель Zubra, который не боится общаться публично. И кстати,
показательно на примере УЗМ и Зубра, что представители производителей
качественной продукции не боятся общаться на форумах.
Почему стоит использовать реле контроля напряжения?
Можно выделить несколько основных причин установки данного устройства:
- обрыв на воздушной линии с попаданием линейного провода (L) на нейтральный (N), вследствие чего в здание поступает ток с напряжением 380 В;
- обрыв нейтрального провода (N). Достаточно частое явление, особенно в многоквартирных домах со старой проводкой. Также приводит к повышению напряжения в электросети до 380 В;
- в случае значительного расстояния между зданием и электроподстанцией, вследствие чего напряжение просаживается до слишком низкого значения;
- высокая нагрузка на одной из фаз при подключении высокомощного потребителя. Если в сети недостаточно мощности, может произойти выход из строя электродвигателя.
Принцип действия реле контроля напряжения
Конструкция реле напряжения базируется на специальном микроконтроллере, отвечающем за управление устройством. Микроконтроллер отвечает за подачу сигнала на электромагнитное реле, непосредственно размыкающее и замыкающее цепь.
Микросхема постоянно контролирует напряжение и отправляет соответствующие сигналы на реле. После нормализации напряжения контроллер подает сигнал на включение, причем обычно можно установить определенный период задержки.
Сферы использования реле контроля напряжения
Главная задача прибора – своевременно защитить подключенные к сети устройства от поломки из-за крайне низкого или высокого напряжения. Есть модели реле как для сетей с одной, так и тремя фазами. Прибор нивелирует негативные последствия перепадов напряжения, перекосов фаз, обрыва нейтрального провода.
Реле позволяет обеспечить эффективную защиту абсолютного любого оборудования. Как видно по фото реле напряжения, устройства могут иметь различное исполнение, что позволяет применять их в разных условиях и целях. Особенно актуально его применение при использовании техники, требующей наличия стабильного напряжения.
Классификация реле контроля напряжения
Существуют различные типы реле напряжения, отличающиеся функциями, целями использования и вариантом исполнения. Прежде всего устройства принято классифицировать по типу сети – однофазная или трехфазная.
РНПП-311
Данный вид предназначен для трехфазной сети. Может использоваться с большинством типов электрических потребителей. Обязательный элемент в схемах ABP и управления питания.
РН-101
Автономная модель для однофазной сети. Подключается непосредственно в розетку, выступая промежуточным звеном между ней и прибором. Максимальная нагрузка на реле может составляет 3,5 кВт (16 А).
Нижнее значение напряжения позволяет регулировать в диапазоне от 160 В до 210 В, верхнее – от 230 В до 280 В. Повторное включение прибора можно отложить на промежуток от 5 до 250 секунд.
РН-111
Также предназначено для однофазной сети, но монтируется на DIN-рейку непосредственно в щитке. Автоматически отключает потребителей, если нагрузка превышает 3,5 кВт. Если нагрузка выше 3,5 кВт, необходимо использование магнитного пускателя.
Существуют как самые простые, так и более функциональные реле напряжения, такие как ZUBR. Последнее имеет более гибкие настройки, может быть рассчитано на разное количество потребителей (в зависимости от модели), есть даже модели с беспроводным управлением посредством смартфона.
Инструкция, как установить реле напряжения
Если реле предназначено для установки в розетку, никакого дополнительного монтажа оно не требует. Достаточно только настроить прибор по верхней и нижней границам, а также задать задержку. Это делается в соответствии с инструкцией к прибору от конкретного производителя.
В случае с монтажом в щиток, прибор устанавливается после счетчика, разрывая фазу. Нагрузка может идти как напрямую через реле контроля напряжения, так и через магнитный пускатель. Обычно в жилых домах применяют первый вариант.
На корпусе реле для установки в щиток имеется три контактных площадки – нейтральная, а также ввод и вывод на фазу. После монтажа реле в щиток необходимо подключить соответствующие провода к этим клеммам.
Защищает ли РКН от молнии?
Важно понимать, что реле контроля напряжения неспособно защитить от попадания молнии в сеть. Рабочий диапазон РКН варьируется в пределах от 100 В до 400 В (в зависимости от модели)
Разряд молнии может иметь напряжение в несколько тысяч вольт.
Для обеспечения такой защиты используются специальные 4-ступенчатые газовые разрядники. Первая ступень такого устройства монтируется на вводе опоры, а остальные – непосредственно в щитке. Прибор требует обязательного наличия заземления, поскольку разряд будет отведен именно в землю.
Сравнение 2 защитных устройств — РН 106 или УЗМ 51М
При выборе защиты иногда встает вопрос — что лучше, УЗМ 51 или РН 106. Попробуем разобраться.
Реле напряжения РН-106 защищает от перенапряжения электроприборы мощностью до 14кВт. При выходе значений напряжения сети за установленные пределы оно мгновенно отключает потребителей. Включение происходит через заранее установленный промежуток времени после нормализации показателей.
В УЗМ 51, кроме обычной защиты от перенапряжения, есть варисторная защита и некоторые другие особенности:
- Два временных интервала, необходимых для отключения — при перенапряжении > 242…286 В /( 0,2 с) > 300В /( 20 мс), а при пониженном напряжении < 154…198/ (10 с ) < 130В /(100 мс)от 0,2с при 286В до 20мс при 300В верхнего предела защиты и от 10с при 198В до < 130В /(100 мс). Это помогает избежать ложных срабатываний защиты.
- Варисторная защита предохраняет электрооборудование от высоковольтных импульсов и грозовых разрядов. Это не отменяет необходимости установки громоотвода и является дополнительной защитой.
- Включение питания происходит во время перехода напряжения через «0» синусоиды. Это позволяет избежать переходных процессов.
Поэтому УЗМ 51 удобнее в эксплуатации. Оно надёжнее защищает электроприборы, чем РН 106
Подключение УЗМ 51М изображено на следующей фотографии.
Схема подключения УЗМ 51М
Реле напряжения. Защита от перепадов (скачков) напряжения
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и
простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке
(ширина 35 мм).
При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55
градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от
-40 до +55, но такие мне в продаже не встречались, если только обращаться
непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему
отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного
включения задается самостоятельно — это или 10 секунд или 6 минут. Может
использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие
УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно
выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка
“жесткая”, по верхнему пределу напряжения — 265 В, а по нижнему — 170
В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на
отдельный электроприемник. Например, чтобы
не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через
УЗМ-16, на котором устанавливают задержку на включение 6 минут,
а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по
напряжению 250 Вольт, а нижнее значение — 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я
уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с
контактором, как это обычно делают с другими реле напряжения. Устройство
производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель
Меандра присутствует на самом популярном форуме Mastercity, всегда
проконсультирует по продукции, а также внимательно относится к комментариям
пользователей форума, замечания которых в свое время и помогли улучшить
УЗМ-51М
Пример установки УЗМ-51М в трехфазном щите для загородного дома,
где УЗМ установлены в каждую фазу.
Пожалуй
один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие
индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с
контактором, позволяет купить и поставить вольтметр отдельно.
Настройка реле напряжения Зубр R116у
Первоначальные (заводские) настройки пределов срабатывания таковы:
- Umin=198В
- Umax=242В
В общем выставлены рекомендуемые пределы + — 10% от считающегося стандарта в 220В. Хотя по новым правилами (ГОСТ 29322-2014) на сегодня стандарт это 230В!
При первом включении и нормальной работе реле — горит зеленый светодиод и на табло отображаются показания напряжения в розетке.
Если вас не устраивают заводские настройки можете выставить свои значения пределов. Нажав на кнопку плюс, устанавливайте верхний порог напряжения, нажав на кнопку минус — нижний.
Быстрое нажатие средней кнопки покажет из-за какого напряжения (повышенного или пониженного) реле отключилось в последний раз.
Чтобы установить время АПВ (повторного включения) 2 раза нажмите на среднюю кнопку. После этого кнопочками + и — увеличивайте или уменьшайте время в секундах от 3 до 600.
Реле контроля напряжения Zubr R116y имеет функцию отключения нагрузки без вынимания вилки прибора из розетки. Для этого длительно нажмите на среднюю кнопку (до 6 секунд) появится надпись OFF и реле вместе с нагрузкой выключится. Чтобы ее включить повторите ту же самую процедуру.
Еще одним плюсом реле можно считать возможность подкорректировать показания напряжения, которые отображаются на дисплее. Если вы уверены что ваш вольтметр или мультиметр показывает правильные значения, а реле на несколько вольт «врет», то можно эти значения подогнать под правильные. Нажимаете на среднюю кнопку 9 секунд (пока не появится надпись ПоП), и далее кнопками + и — подгоняете вольтаж под нужный результат.
Когда на экране неожиданно высветилась надпись ПРГ не пугайтесь — это сработала защита от перегрева. Скорее всего в розетке был плохой контакт. Из-за него реле начало греться, а так как в нем стоит защита от перегрева при температуре контактов более 80С, она и сработала, предотвратив пожар. Для дальнейшей работы реле должно остыть до температуры в 60С, и нажав любую из кнопок, оно запустится вновь.
Стоимость реле напряжения Zubr R116y в интернет магазинах начинается от 1400 рублей.
Подводя итог можно сделать вывод, что если вам необходима защита от перенапряжения для какого-нибудь отдельного устройства, реле напряжения в розетку это лучший вариант. Никаких затрат на вызов электрика, никаких переделок с проводкой.
А вот если одновременно нужна защита для нескольких электроприборов (холодильник, телевизор, компьютер, кондиционер), то тут уже нужно смотреть в сторону стандартного реле устанавливаемого в щитке, так как этот вариант обойдется в несколько раз дешевле.
Куда установить: в розетку или электрощиток?
Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.
Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.
Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент
Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН

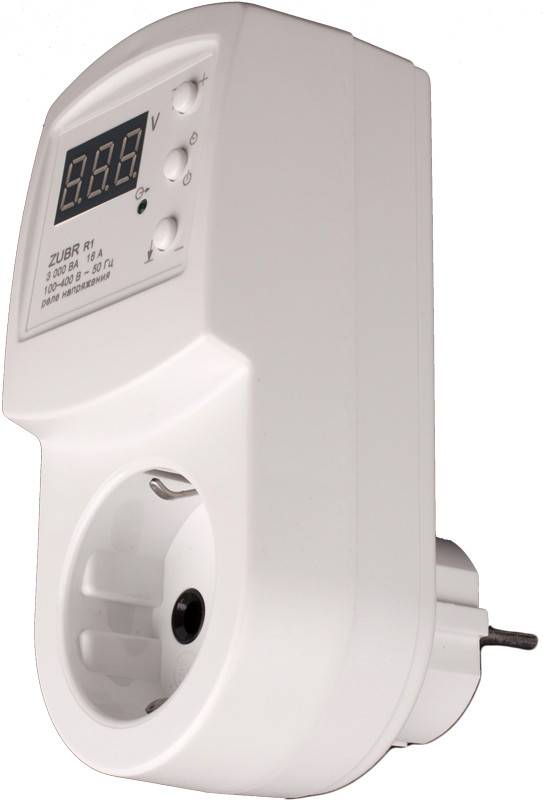

Реле напряжения Zubr R116y
Zubr R116y еще одна популярная модель реле выполняющая функцию защиты от перенапряжения сети 220В, но уже другого производителя. Также предназначена для простого включения в розетку.
Характеристики его следующие:
Через розетку реле желательно подключать нагрузку не более 75% от указанной в паспорте (номинальный ток 16А, мощность 3000Ва). Почему это так? Дело в том, что при повышенном напряжении возрастает мощность одного и того же оборудования.
Например вы подключили через реле кондиционер мощностью 3кВт. Но это его мощность при напряжении 220В. А если верхний порог на отключение выставлен в 260В, то мощность того же самого кондиционера в момент отключения уже будет — 4,19кВт. И при отключении такой нагрузки реле может не выдержать и сгореть. Чтобы правильно рассчитать разрешенную для подключения мощность воспользуйтесь формулой:
Главные отличия от РН-101М:
Плюсы
- регулировка пределов выполняется кнопками, что субъективно более удобно чем миниатюрные крутящиеся ручки
- более быстрое время срабатывания при перенапряжении
- более широкий диапазон настроек по минимальному напряжению (от 120В)
- есть функция отключения нагрузки без вытаскивания вилки с розетки
- есть корректировка показаний напряжения на дисплее
Минусы
- нет защиты от перегрузки
- нет защитного фильтра от импульсных помех
- более теплолюбивое (минимальная температура для нормальной работы от -5, против -25 у РН-101М)
Основные характеристики УЗМ
| УЗМ 16 | УЗМ 50 М | УЗМ 51 М | УЗМ 50 МД | УЗМ 51 МД | УЗМ 50Ц | |
|---|---|---|---|---|---|---|
| Уровень ограничения напряжения при токе помехи 100А, не более | — | 1,2 кВ | 1,2 кВ | 1,2 кВ | 1,2 кВ | 1,2 кВ |
| Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс) | 42 Дж | 200 Дж | 200 Дж | 200 Дж | 200 Дж | 200 Дж |
| Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс | 1200 А | 6000/6000 А | 6000/6000 А | 8000/6000 А | 8000/6000 А | 6000/6000 А |
| Порог отключения нагрузки при повышении напряжения, Uверх | 240-290 В | 265 В | 240-290 В | 265 В | 240-290 В | 240…295 В |
| Порог отключения нагрузки при снижении напряжения, Uниз | 210-120 В | 170 В | 210-100 В | 165 В | 210-100 В | 190-100 В |
| Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. | 300 ± 15 В | 300 ± 15 В | 300 ± 15 В | 300 ± 15 В | 300 ± 15 В | 300 ± 15 В |
| Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр | 100± 10 В | 130 ± 10 В | 80± 10 В | 80± 10 В | 80± 10 В | 80 В |
| Ток перегрузки/время воздействия без сваривания контактов | 2000 А / 10мс | 2000 А / 10мс | 2000 А / 10мс | 2000 А / 10мс | ||
| Ток короткого замыкания без разрушения | 3000 А | 3000 А | 3000 А | 3000 А |
Параметры универсального устройства защиты сети от перенапряжения и импульсных токов
Модели УЗМ 50 М и 51 М отличаются тем, что подключать к ним можно проводники большего диаметра (до 35 мм²). Соответственно, они имеют больший номинальный ток нагрузки — до 63 А. Модификации с буквой «Д» — 50 МД и 51 МД — отличаются тем, что в них встроена защита от искрения. А серии УЗМ 51 отличается тем, что имеет ручную регулировку параметров отключения напряжения. При помощи ручного регулятора, который находится на лицевой панели, изменяются пределы отключения для высокого или пониженного напряжения.
УЗМ-50Ц и УЗМ-50МЦ (противопожарное) оснащены цифровым индикатором, который по умолчанию показывает напряжение и переключается на измерение тока и мощности. Конечно, можно использовать УЗМ-51МД, а в электрическом шкафу установить отдельный вольтамперметр ВАР-М01-08 АС20-450В УХЛ4 на дин-рейку. Но, если надо экономить место, лучше применить УЗМ-50МЦ. Есть и другие отличия — можно выбрать задержку срабатывания в широком диапазоне от 10 сек до 360 сек, встроенная энергонезависимая память, где сохраняется число отключений, минимальное и максимальное значение напряжения. И, как и в других моделях 50 серии, регулируемые значения порога отключения при повышении и понижении напряжения.
Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
Основные их технические характеристики сведены в таблицу:
| Марка реле напряжения | Zubr | УЗМ-51М | РН-111 | DigiTop |
|---|---|---|---|---|
| Индикация уровня напряжения на экране | Да | нет | нет | Да |
| Номинальный ток | до 63А | до 63А | 16А | до 63А |
| Калибровка показаний напряжения | нет | нет | нет | Да |
| Верхний предел отключения напряжения | 280В | 290В | 280В | 270В |
| Нижний предел отключения напряжения | 120В | 100В | 160В | 120В |
| Время повторного включения | 3-600 сек | 10 или 360 сек | 5-900 сек | 5-900 сек |
| Место в щитке | 3 модуля | 2 модуля | 2 модуля | 3 модуля |
| Провод для подключения | до 16мм2 | до 25мм2 | до 4мм2 | до 16мм2 |
| Время срабатывания | 0,05 сек | 0,02 сек | 0,1 сек | 0,02 сек |
| Цена в интернет магазинах | 3000 руб | 2500 руб | 1500 руб | 3000 руб |
Изучим особенности каждого из них.
