Создание защитного заземления

Что это такое?

Итак, что называется защитным заземлением. Традиционно процесс заземления представляет собой объединение любой точки электросети или оборудования, а также электрических установок с устройствами заземляющего типа. Данный вид устройств является совокупностью одного или сразу нескольких эффективных заземляющих элементов и специальных проводников, пригодных для заземления.

Защитные заземлители в виде одного элемента или совокупности проводящих частей, чаще всего прибывают в стандартном электрическом контакте с грунтом. К важным конструкционным особенностям заземлителя относится количество проводящих частей, их длина и тип размещения электродов, что рассчитывается в зависимости от предъявляемых к заземлителю требований и способностей земли выполнять защиту от электрического тока.

Заземление частного дома

Применяемые в настоящее время защитные заземлители бывают не только естественными, но и искусственного типа. Первый вариант является наиболее распространенным, и чаще всего бывает представлен:

  • водопроводными трубами, проложенными в грунтах;
  • конструкциями построек из металла, имеющих достаточное соединение с грунтом;
  • кабельными оболочками из металла, за исключением алюминиевых проводов;
  • обсадными трубами, установленными внутри артезианских скважин.

Категорически нельзя применять для заземления трубопроводные системы, заполненные газом или любой горючей жидкостью, а также трубы, применяемые на тепловых трассах.

Заземлитель естественного типа подсоединяется к сети заземления минимум в паре мест.

  • стальными трубами, диаметр которых составляет 30-50 мм при толщине стенок в 3,5 мм и длине 200-300 см;
  • стальными полосами, имеющими толщину в 0,4 см и более;
  • стальным уголком толщиной в 0,4 см и более;
  • стальными прутами, имеющими диаметр в 1 см и более, при длине около 10-11 м.

Следует отметить, что применение искусственных заземлителей в грунтах агрессивного типа, включая излишне кислые или щелочные почвы, сопровождается коррозийными изменениями металлов. Именно поэтому заземлители в таких почвах должны быть представлены медью, омедненными или оцинкованными элементами.

При выборе искусственного заземлителя нужно избегать использования алюминиевых кабельных оболочек и голых алюминиевых проводников, потому что под воздействием почвы происходит окисление.

Контролируемые параметры ЗУ

Надежная работа всего механизма зависит от того, какое общее сопротивление оказывает цепочка заземления. Оно, в свою очередь, образуется за счет соединительных шин и самой конструкции заземлителя. Уменьшение значения данной величины влечет за собой безопасную эксплуатацию приборов и всего оборудования, для которых положена защита. Процесс обустройства заземляющих контуров проводится методом подбора соответствующих форм конструкций, тем самым искусственно увеличивается территория взаимодействия ключевых элементов с почвой. Также проводится измерение заземляющих устройств.

Такого же результата можно достичь, специально повысив процент содержания соли в земле, обладающей непосредственным контактом с металлической частью заземлителя. Указанный метод будет снижать сопротивление стекания электричества в почву, что увеличит уровень надежности функционирования контура механизма.

Для того чтобы контролировать значение всех показателей, нужно организовать техобслуживание заземляющей системы, провести испытания заземляющих устройств. Они предполагают наличие обязательного замера указанных параметров. Если обнаружены существенные отклонения от предписаний ПУЭ, необходимо провести осмотр заземляющего устройства, починить его, а затем проверить сопротивление заземления во второй раз.

Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей– естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.

В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.

Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Обозначения системы заземления

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.

Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.

Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.

Сопротивление изоляции должно быть не меньше 0,5 Мом

Как просто представить работу заземления в бытовой проводке

Опасность электрической энергии очень хорошо помогает понять принцип работы мышеловки: проголодавшаяся мышка выходит из норки, а перед ней на специальной подставочке лежит аппетитная корочка хлеба, да еще сдобренная капелькой ароматного масла.

Подходит зверек к предложенному угощению, чуть-чуть дотрагивается до него, а скрытая сила мощной пружины моментально бьет по мышке металлической рамкой… Точно так, совершенно неожиданно, человек получает травмы от электричества.

Электрический ток всегда протекает только внутри замкнутой цепи под действием приложенного напряжения. Он направлен от потенциала большей величины к меньшему. Когда же эта цепочка разорвана, то тока нет, а риск попасть под его действие огромный.

В наших жилищах существует довольно много факторов, когда опасный потенциал, например, фазы может проникнуть на токопроводящие конструкции (корпус бытового прибора), и остаться на них потому, что дальнейшая цепь изолирована диэлектрическим слоем.

Этим свойством пользуются «шутники», не до конца представляющие последствия своих действий.

Стоит только создать контакт высокого потенциала с землей, как через нее (почва обладают высокой проводимостью) сразу протекает ток, отводящий эту энергию. Если на его пути оказывается живое существо, то судьба его не завидна.

Поэтому все токопроводящие корпуса современных бытовых приборов специально (преднамеренно) соединяют через заземляющие устройства (ЗУ). Этим достигается моментальное стекание опасного заряда через выделенный контур земли в сети с глухозаземленной нейтралью.

По цепочке РЕ проводника создается надежный электрический контакт через землю с источником напряжения главного распределительного щита (ГРЩ) на питающей подстанции.

При соединении потенциалов фазы, оказавшейся на корпусе, и земли возникает ток короткого замыкания. Его должен отключить автоматический выключатель SQ, подобранный по местным условиям.

Этот процесс называется защитным отключением. Он подробно изложен в главе 1.7 ПУЭ.

Схема заземления с глухозаземленной нейтралью используется в нашей стране на подстанциях 0,4 кВ с трехфазными генераторами. Их обмотки собраны по схеме «звезда» с общей точкой, выведенной на заземляющее устройство.

Аналогичным образом подключены потребители. За счет такого соединения обеспечивается равенство потенциалов земли и нейтрального провода.

Заземление создается заранее. Его назначение — защита людей и электротехнических устройств от воздействия опасного электрического тока.

Кроме защитной функции оно может выполнять еще и технологические задачи, связанные с нормальной работой электротехнического оборудования.

Требования к защитному заземлению

Защитное заземление – это наиболее жесткое устройство, чем зануление цепи. Здесь предусмотрена прокладка отдельной шины, довольно небольшого уровня сопротивления, которая идет к системе заземлителей, забитых в землю в виде треугольника.

Расчет защитного заземления, требует знания множества формул и наличия множества исходных данных. Поэтому принято для жилого фонда применять типовые проекты контура заземления для каждого региона.

Установка зануления предусматривает прокладку шины нейтрали или любого другого способа отвода тока в однофазной цепи. При этом, значения сопротивлений каждого проводника зануления до подстанции или питающего трансформатора, складываясь, образуют значение сопротивления защитного устройства.

Эта величина может изменяться, но требования к защитному заземлению и занулению, предусматриваю общее значение максимально возможного уровня сопротивления цепи.

Бытовое заземление

правило

При использовании защитного проводника с медным проводом 0,5 мм2 нам не хватит и 100 метров провода для достижения критического значения. Наиболее строгие требования предъявляются при обслуживании участков:

  1. Установки, с напряжением цепи до 1000. В, оснащаются устройством, сопротивление которого, не должно превышать 0,5 Ома. Значение заземленного контура измеряют при помощи специального измерительного прибора – измерителем сопротивления. Это измерение проводится двумя дополнительными заземлителями. Разведя их на определенное расстояние, выполняем замер, затем сдвигая электрод, проводим несколько замеров. Самый худший результат принимается за номинальное значение.
  2. Для обслуживания цепи трансформатора, других источников питания, при величинах напряжения от 220 В до 660 В – величина сопротивления заземления должна быть от 2 Ом до 8 Ом.

Производственное защитное заземление

Использование дополнительных мер для выравнивания величин потенциала – это основная «обязанность» применения защитного обустройства производственных мощностей. Для достижения надежной защиты, все металлические детали конструкций и устройств, а коммуникационные трубопроводы подсоединяются на заземляющий проводник.

В жилых помещениях, так следует оборудовать ванные комнаты и стальной водопровод, канализацию, и трубы отопления. В наше время пускай и редко, но они встречаются. На промышленных объектах заземляют:

  • приводы электрических машин;
  • корпуса каждой электроустановки, находящейся в помещении;
  • коммуникации металлических труб, металлоконструкции;
  • защитные оплетки электрокабелей , с напряжением постоянного тока до 120 В;
  • электрощитовые, различные корпуса системы электропроводки.

Детали, не требующие защиты:

  • металлические корпуса приборов и оборудования, установленных на стальной платформе, главное – обеспечение надежного контакта между ними;
  • разнообразные участки с металлической арматурой, установленная на деревянных конструкциях, исключение составляют объекты, где защита распространяется и на эти объекты;
  • корпуса электрооборудования, имеющие 2, 3 классы безопасности;
  • при вводе в здание электропроводки, с напряжением не выше 25 В, и прохода их сквозь стену из диэлектриков.

В заключение необходимо отметить.

После монтажа каждого из видов защиты, необходимо выполнить проверку величины сопротивления защиты. После этого составляется акт проверки. Замеры, проводят летом и зимой, в это время грунт имеет наибольшее сопротивление.

Проверку жилого фонда рекомендуется проводить раз в год. Помните о необходимости оснащения щитовой автоматами размыкателями цепи и защитным устройством от утечек тока.

Почему человека бьет током

Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.

Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

  • УШМ для резки и зачистки швов.
  • Гаечные ключи М12 и М14.
  • Штыковая лопата для рытья траншеи до места установки контура.
  • Кувалда для заглубления токоподводящих штырей.
  • Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

  • Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
  • Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
  • Болты М12 или М14 с шайбами и гайками — 2 шт.
  • Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Устройство

При промышленном изготовлении ПЗ традиционно используются гибкие медные жилы с удаленной с них оплеткой, оснащенные специальными крепежными приспособлениями (они по внешнему виду напоминают струбцины). На концах, предназначенных для наложения заземления, имеются изолирующие ручки, препятствующие опасному перемыканию фаз.

Расположенные на них струбцины подключаются непосредственно к обслуживаемому участку линии или корпусу оборудования. Общий вид переносного заземляющего приспособления приведен на фото слева.

Заземление переносное для распределительных устройств в линиях трехфазного тока изготавливается в следующих двух исполнениях:

  • как четыре заземлителя, объединенных в одно устройство;
  • в виде раздельных элементов, подключаемых к каждой фазе и отдельно – к земле.


ЗПМ-1М — отдельный элемент ПЗ, подключаемый к фазе с одной стороны и к земле с другой

Особая конструкция зажимов для трехфазных цепей позволяет производить их установку, воспользовавшись имеющейся на отводящем конце изолирующей штангой. Для объединения жил на конце заземлителя применяются следующие способы:

  1. Обычная опрессовка.
  2. Электросварка.
  3. Надежное болтовое соединение.

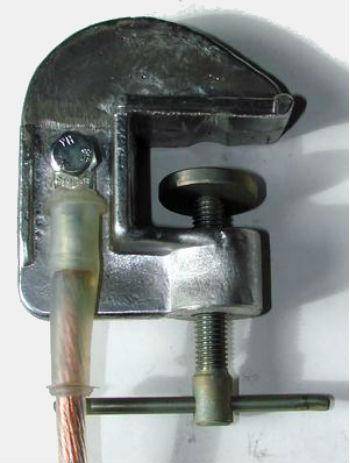

В последнем случае жилы в месте обжима струбциной (ее вид приведен на фото справа) обязательно лудятся тугоплавким припоем. Простое крепление посредством обычной пайки категорически запрещается, поскольку токи короткого замыкания способны разогреть место сочленения до высокой температуры и разрушить элементы устройства.

Обозначение переносного заземления на схеме

По современному ГОСТу существует три обозначения заземления и символ вывода на корпус.


Знак заземления на схемах

Отдельного обозначения для переносного заземления на схемах или чертежах нет. Подробно о знаках заземления вы можете прочитать в нашей статье — Как обозначается знак заземления на схемах и чертежах.

Комплектация и маркировка

В зависимости от конкретной модели и конструктивных особенностей ПЗ в их комплект могут входить следующие составляющие изделия:

  • Само переносное заземление в собранном или полностью разобранном виде.
  • Набор изолирующих штанг.
  • Переносные чехлы и технический паспорт.

Комплект переносного заземления линейного ЗПЛ-1-01 для ВЛ 1 кВ

Для подтверждения полноты комплектации и достаточности ее для работы на все составные части изделия наносится особая маркировка. В ней, как правило, отражается следующая необходимая информация:

  • Товарный знак с указанием предприятия, изготовившего данный тип изделия.
  • Дата выпуска и марка переносного заземления.
  • Сечение токоотводящих жил.


На каждой составной части ПЗ наносится маркировка

В определенном месте на корпусе держателей штанг также указывается предельное напряжение, на которое они рассчитаны.

Наиболее распространенные ошибки

Необходимо обязательно обрабатывать сварные швы заземления от коррозии

При монтаже заземляющего устройства наиболее часто допускают следующие ошибки:

  • Контур подключают не в ту точку электроустановки, например, непосредственно к оборудованию. Он должен подключаться к главной заземляющей шине.
  • Вместо контура используют трубу водоснабжения, отопления или другие подобные. Они могут быть заземляющими конструкциями с некоторыми оговорками и далеко не всегда.
  • Отсутствие связи нулевого проводника в заземляющем устройством, а также установка отдельных автоматических выключателей в нулевом проводнике.
  • Использование в качестве заземлителей арматуры, закопанных металлических предметов, рабочего нуля, заборов.
  • Использование контуров заземления, изготовленных из элементов малого сечения.
  • Сварной шов менее 10 см.
  • Сварные швы не обрабатывают от коррозии битумными мастиками.
  • Полоса контура, которая вышла из земли, не окрашивается. Она должна быть окрашена черной или желто-зеленой краской.
  • Недостаточная длина горизонтальных и вертикальных заземлителей.
  • Недостаточное заглубление горизонтальных элементов.
  • Устанавливают контур заземления, но не заземляют основные коммуникации, состоящие из металлических элементов: водоснабжения, отопления, газоснабжения, канализации.

Если установка произведена в соответствии со всеми правилами, удалось должным образом измерить сопротивление и показатели соответствуют норме, здание надежно защищено от короткого замыкания и его последствий.

Одновременное применение и общие правила

Электроустановка не будет достаточно защищена, если ее оборудовать лишь одним заземлением. Заземлителей обязательно должно быть несколько, так как грунт — это нелинейный проводник.

Электрическое сопротивление почвы во многом зависит от величины напряжения и от площади контакта с прутьями:

  1. Если использовать только один заземлитель, то площадь контакта будет небольшой. Ее не хватит для того, чтобы работа электрической установки была бесперебойной.
  2. Если будет установлено по меньшей мере два заземлителя на достаточном расстоянии друг от друга, то действовать они будут эффективно. Лучше всего устанавливать их на расстоянии от 1 до 2 м.

Важно соблюдать правила ПУЭ, согласно которым:

  1. Запрещено применять в качестве заземлителей элементы трубопровода, независимо от предназначения последнего.
  2. Нельзя выводить кабель наружу и присоединять его к плохо подготовленной контактной площадке на шине. Дело в том, что любой металл обладает определенным потенциалом. Под влиянием различных факторов окружающей среды начинает образовываться гальваническая пара, а это приводит к коррозии.
  3. Нельзя поочередно заземлять несколько электрических установок друг с другом.

Системы и схемы зануления

Существует несколько вариантов выполнения защиты электрооборудования путем зануления металлического корпуса устройства. В этой статье мы рассмотрим два следующих основных способа зануления любой техники, подключенных к трехфазной и однофазной сети подачи электроэнергии.

  1. Трехфазная сеть. Для такого подключения схема довольно проста и выполнить ее не составит труда любому человеку знакомому с основами электротехники. В этом варианте нулевой провод N и защитная линия PE объединены в одну общую шину под названием PEN. Такой метод зануления получил наименование системы TN-C. Для его реализации необходимо строго соблюдать повышенные требования к уравниванию электрических потенциалов, а также к площади сечения объединенного проводника PEN. Для сетей с подачей электроэнергии по однофазной схеме использование системы TN-C категорически запрещено правилами устройства электроустановок (ПУЭ).
  2. Однофазная сеть. Для реализации защитного зануления в однофазных сетях существует способ по системе TN-C-S. При этом методе проводник N объединяется с линией PE только на ограниченном участке сети подачи электроэнергии, начинающимся рядом с основным источником питания. Система TN-C-S хороша для однофазных сетей, но ее ни в коем случае нельзя применять при занулении электрооборудования, работающего в трехфазных сетях электрификации.

Любая система защитного зануления может быть использована только в сетях как однофазных, так и трехфазных, с переменным напряжением не более 1 кВ, к тому же сеть в обязательном порядке должна иметь наглухо заземленную нейтраль. После выполнения работ по защите электрооборудования необходимо выполнить проверку и расчет системы зануления, который следует доверить только специалисту, так как эта процедура предполагает использование специальных приборов. В результате произведенных замеров определяется сопротивление петли нейтраль-фаза, которое должно иметь минимальное значение.

После этого, согласно закону Ома, по которому I=U/R, вычисляется ток КЗ (короткого замыкания) при попадании фазы сети на металлический корпус прибора. Значение этого параметра должно быть на некоторую величину больше, чем порог срабатывания автоматических систем обесточивания электроразводки. В противном случае их нужно менять на устройства с меньшим значением порога срабатывания или выполнять мероприятия по снижению величины сопротивления петли нейтраль-фаза. При расчете тока КЗ следует применять увеличивающий коэффициент надежности Кн, который всегда больше единицы.

Схемы заземления: какую лучше сделать

Принципиально выбор схемы заземления в частном домостроении зависит от способа подключения. В подавляющем большинстве это TN-C, и это значит, что в цепь подключают двужильный шнур. При этом «воздушка» тоже состоит из двух проводов под напряжением 220 Вольт. Если же подключение предполагает 380 Вольт, тогда применяют провод из четырех металлических жил. Стандартная схема состоит из одной фазы L и одного «нуля» PEN. Современные цепи – это один L и два PEN: нулевая рабочая жила N и защитная PE.

В последнем случае, если заземляющий контур устанавливается в частном доме, подключенном к 380В, то прокладывается провод из пяти жил, тогда как при 220В достаточно трех. По этому признаку и различают две стандартные схемы подключения заземлителя к цепи электроснабжения. Кстати, придется использовать специальные розетки евростандарта. А штекеры также должны иметь контакты для заземления. Современная бытовая техника по умолчанию комплектуется именно такими разъемами, так как международный стандарт требует, чтобы каждый жилой дом был максимально безопасным.

Система TN-C-S

Главная характерная черта – разделение ПЭН-ввода на две жилы, подключенные параллельно. Во вводной распределительной коробке будет 3 контакта: «нейтраль», «земля», а также «расщепитель». Последний в свою очередь имеет 4 точки подключения. При таком заземлении частного дома схема предусматривает соединение шины PE с металлическим корпусом разделительного ящика. А провод N устанавливают на изоляторы. Контур заземлителя подводят к расщепителю. Тогда как проводник N с помощью перемычки также соединяют с ним. Если она медная, сечение не может быть меньше 10 кв.мм. такая система работает эффективно при наличии УЗО и автоматических дифференциальных выключателей.

Система TT

В данном случае расщепления не предусматривается. Для нейтрального и заземляющего проводника есть другие требования. Они подводятся уже разделенными. Главное в щитовом ящике правильно соединить их в единую систему. Это значит, что при заземлении для частного дома своими руками придется соединять заземляющий контур с проводом РЕ. При сравнении этой схемы с той, что описана ранее, нельзя односложно ответить, что лучше. ТТ – система, которую отличает простота монтажа. Никаких дополнительных устройств покупать не потребуется.

Однако для нее требуется, чтобы проводка в доме и устройство электроприборов было изначально предназначено для этого. Когда по зданию разведены обычные двужильные провода, а потребители не имеют заземляющего разъема, придется пользоваться съемой TN-C-S, которая является более надежной. Как подключить заземление ТТ? Полностью поменять проводку, уложив трехжильный кабель. Тогда одна жила будет подведена к заземляющему контуру – обязательному элементу. Но и тогда приборы, не имеющие специальных штекеров, становятся опасными при замыкании на корпус.
