Тестирование
По завершении монтажных работ необходимо протестировать контур заземления на нормируемые показатели. Для испытания потребуются точные измерительные приборы, не всегда имеющиеся в распоряжении пользователя.
Проверка контура заземления
В отсутствие требуемого оборудования следует воспользоваться простейшими способами, один из которых описан ниже (он подходит только для частного дома).
Во-первых, нужно взять достаточно мощную нагрузку (такую как утюг, например, с потреблением порядка 2-4 кВт). Во-вторых, необходим специальный переходник с обычной розеткой на одном из концов (второй из них выполняется в виде двух отдельных проводов). Далее, один из них следует оформить в виде изолированного одиночного контакта, а на конце второй сделать толстую петлю.
После этого необходимо подсоединить полученную петлю к свободной колодке на заземляющей шине в щитке. Одиночный изолированный контакт следует воткнуть в фазную клемму розетки, ближайшей к нему (нарушать порядок подключения концов переходника к фазе и земле ни в коем случае нельзя). После всех этих манипуляций нагревательный прибор окажется включенным в питающую цепь через сопротивление самодельного контура заземления. Затем нужно измерить напряжение в сети посредством мультиметра при включенном утюге и без него.
Небольшая разница в показаниях двух описанных измерений означает, что изготовленный заземлитель вполне работоспособен. Если же они отличаются очень намного – контур придется доработать (увеличить количество штырей, например).
О том, как проверить наличие правильного заземления мультиметром, мы рассказывали в соответствующей статье!
Принцип действия зануления
Принцип действия зануления заключается в следующем процессе. Допустим, фаза питающей сети попала на корпус электрооборудования, что часто происходит в результате пробоя изоляции или других форс-мажорных обстоятельствах. В этом случае, если токопроводящие части устройства имеют защитное зануление, возникает короткое замыкание, при этом величина электрического тока мгновенно достигает максимальных значений и срабатывает автоматическая защита или выгорает предохранитель. Бытовая техника или другое оборудование обесточивается, что защищает человека от поражения электричеством и препятствует возникновению других негативных последствий.
Для того чтобы зануление сработало, нейтральный проводник должен иметь очень низкое значение сопротивления электрическому току. Только в этом случае ток КЗ будет максимальным, что обеспечит срабатывание защитных систем сети. Благодаря тому, что нейтраль имеет полное заземление на генераторе или трансформаторе, защитное зануление обеспечивает очень низкое напряжение на корпусе электрооборудования при прикосновении к нему. По большому счету, защитное зануление — это одна из разновидностей заземления, выполненная с соблюдением определенных правил и норм.
Какие типы есть
Прежде всего, необходимо понимать, заземление какого назначения нужно смонтировать. Решающим фактором в принятии решения станет класс напряжения в частном доме (220 В или 380 В).
По своему назначению заземление существует двух типов: защитное и рабочее.
Рабочее — выполняется с целью предупреждения внезапного повышения величины напряжения в электроприборах бытового назначения. Такое может случится в следствии нарушения изоляции обмоток трансформатора. А также такой тип заземления защищает электроприборы от попадания молнии в конструкцию здания. В таком случае весь заряд уходит в землю .
Защитное заземление — осуществляется за счёт принудительного соединения корпуса электроприбором с землёй через проводник.
Для следующих бытовых приборов должно быть предусмотрено защитное заземление:
- стиральная машина — её корпус имеет относительно большую электрическую ёмкость из-за эксплуатации в условиях повышенной влажности.
- микроволновая печь — основной рабочий элемент печи — магнетрон. Он имеет большую мощность. Если контакт с заземлением в розетке плохой, то может возникнуть возрастание уровня магнитных излучений. Многие производители микроволновых печей оборудую клемму — заземлитель на тыльной стороне печи.
Для контакта заземляющего проводника в сети и электроприбора современные розетки оборудованы заземляющими контактами.
Заземление в бытовой электросети
Для обеспечения заземления существует шесть систем заземления. В отдельных строительных сооружениях, в частности, жилых домах используют две основных системы заземления.
Система TN-S-C — рекомендована для внедрения в последние годы. Выполнена такая схема с глухозаземлённой нейтралью на подстанции. Оборудование в этом случае имеет непосредственный контакт с землёй. К самому же потребителю земля (РЕ) и нейтраль/ноль (N) ведётся одним проводником (PEN). На входе в электросеть частного дома такой проводник разделяется на два независимых проводника.
Такая система не предусматривает обязательной установки устройства защитного отключения (УЗО). Защита осуществляется автоматическими выключателями.
Недостаток такой системы — при повреждении или отгорании проводника PEN на протяжении участка подстанция/дом, появляется фазное напряжение на заземляющей шине дома. Такое напряжение ничем не отключается. Исходя из этого ПУЭ регламентирует жёсткие требования к такой линии: проводник PEN должен быть обеспечен механической защитой, а теже должно быть оборудовано периодическое местное заземление на опорах линии электропередач.
Многие линии электропередач, особенно в сельской месности, не удовлетворяют вышеуказанным условиям. Для такого случая рекомендована другая система заземления — система ТТ.
Принципиальная схема
Такая система заземления реализована за счёт отдельно идущего провода от заземляющего контура к вводному щитку постройки, а не от трансформаторной подстанции. Эта система более устойчива к повреждениям защитного проводника, но требует установки УЗО. Без оборудования системы такими устройствами, защита от поражения электрическим током отсутствует. В связи с этим ПУЭ рекомендует такую систему только как дополнительную к системе TN-S-C. (Если линия не соответствует требованиям системы TN-S-C).
Общий вид
Как правильно сделать
Подготовка к заземлению в частном доме
Для правильного выполнения монтажа на участке защитного заземления и ввода его в дом стоит подобрать материал и форму заземлителей.
Конструкция изготавливается из стальных или медных металлических элементов:
- вертикальных прутьев от 16 мм;
- горизонтальных стержней от 10 мм;
- стальных изделий толщиной от 4 мм;
- стальных труб диаметром от 32 мм.
По форме заземлитель может иметь вид равностороннего треугольника со штырями-вершинами. Второй вариант – линия с 3-мя элементами, расположенными ровно. Третий способ – контур, при котором стержни забиваются с шагом 1 м и соединяются металлосвязями.
Порядок действий
Земельная подготовка к прокладке контура заземления
Монтаж заземления стоит рассмотреть на примере треугольника. Работают по следующей схеме:
- Делают разметку в виде треугольников с отступом от начала отмостки до участка монтажа не меньше 150 см.
- Выкапывают траншеи в виде треугольника. Размер сторон – 300 см, глубина канавок – 70 см, ширина – от 50 до 60 см.
- Вершину ближе к строению соединяют траншеей 50 см в глубину.
- На кончиках вершин забивают элементы (круглый штырь или угол) длиной 3 м.
- Заземлитель опускают ниже уровня почвы на 50-60 см. Над поверхностью дна он возвышается на 10 см.
- К видимым участям элементов приваривают металлосвязи – полосы 40х4 мм.
- Треугольник подводят к дому при помощи металлических полос или круглых проводников с сечением от 10 до 16 мм2 и сваривают.
- Убирают шлак с точек соединения, покрывают конструкцию антикоррозийным средством.
- Проверяют сопротивление (должно быть до 4 Ом) и делают засыпку канавок почвой без крупных примесей. Каждый слой утрамбовывают.
- На ввод в дом к полосе приваривают болт с изолированным медным проводником сечением 4 мм2.
- Подкидывают заземление в щиток. Подключение осуществляется на специальный узел, покрытый консистентным составом.
- Землю подсоединяют на каждую линию, разведенную по дому.
Ввод контура заземления в дом
Ввод контура заземления в дом
Для ввода контура в дом стоит использовать стальную полосу 24х4 мм, медную проволоку сечением 10 мм2, алюминиевый провод сечением 16 мм2:
- Проводники с изоляцией. На контур следует приварить болт, а на конец проводника – надеть гильзу с круглой бесконтактной площадкой. Далее собрать устройство, накрутив на болт гайку, на нее – шайбу, потом – кабель, шайбу и затянуть все гайкой.
- Стальная полоса. В помещение заводится шина или проводник. Чтобы обеспечить аккуратность выполнения, проводят медную шину с небольшими размерами.
- Переход с металлической шины к медному проводу. На шину приваривают два болта с удалением на 5-10 см. Вокруг элементов обкручивают проводник, прижимают болты шайбами.
Последний метод удобнее для разводки сквозь стену.
Почему нельзя делать отдельные заземления
Установка отдельных заземлений не обеспечит эффективности эксплуатации бытовой техники. Электрический ток может стать причиной поражения человека. Если в доме 2 и больше розетки с отдельными заземлениями, оборудование может выйти из строя. Причина заключается в зависимости сопротивления контуров от состояния грунта на отдельном участке. Между конструкциями может появится разница потенциалов, что выведет технику из строя или причинит электротравму.
Правила для переносных установок
В некоторых ситуациях допускается отказ от местного заземлителя для электрооборудования, оснащенного автономными источниками питания с нейтралью, не вступающей в контакт с грунтом. Обычно переносное заземление используется для защиты установок, не питающих другое оборудование. При этом источники питания должны иметь собственные заземлители, а все элементы установки — стыковаться с корпусом источника электропитания.
Работы по заземлению мобильных электрических установок выполняют в соответствии с требованиями к напряжению или сопротивлению. Показатель сопротивления не должен превышать 25 Ом. Устройства с автономными источниками электропитания и изолированными нейтралями всегда контролируются по уровню сопротивления изоляции. Кроме того, нужно обеспечить постоянный доступ для проведения проверок работоспособности изоляции.
Переносные заземлительные установки монтируются во время перерывов в работе электрооборудования. Установка защиты начинается только после отключения напряжения в электросети. Заземление устанавливается на все отключенные фазы. Причем установка осуществляется со всех сторон, откуда подается напряжение.
К монтажу переносных систем в электрических установках с напряжением свыше 1000 вольт допускаются исключительно специалисты, обладающими группой электробезопасности не меньше четвертой. Для установок с напряжением менее 1000 вольт необходима третья или выше группа электробезопасности.
Причины удара током
Человека может ударить электрическим током в самых обычных повседневных ситуациях:
- Во время работы стиральной машинки иногда можно почувствовать лёгкое пощипывание. Иногда удары могут быть значительно сильнее. Это и есть воздействие электричества на человека.
- Находясь в ванной и дотронувшись до металлических частей крана, можно ощутить слабое пощипывание и даже сильные мурашки внутри пальцев.
В обоих случаях незаземлённые предметы могут пропускать через себя ток, то есть заряженные частицы, которые, в зависимости от силы и напряжения, могут проявляться в виде покалывания или сильных ударов, сопровождающихся мышечными судорогами.
Вам это будет интересно Особенности присвоения 4 группы по электробезопасности
Понятно, что это крайне опасно — в крайних случаях от удара током возможны паралич и остановка сердца. Однако избежать подобных инцидентов можно достаточно просто — заземлив ванную или машинку. В таком случае ток, попавший на корпус, будет уходить по заземляющему проводнику в землю.
Как устроено заземление, и зачем проверять его параметры
Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.
Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.
Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.
Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.
Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.
Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.
И, наконец о том, что представляет собой контур заземления.
Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.
Переносное заземление
Переносные приборы заземления для автоцистерн предназначены для работы не только на АЗС, но и в полевых условиях. Такое оборудование востребовано, например, в военных целях и в любых других условиях, где необходимо безопасно дозаправиться вне традиционной заправки.
Переносная техника функционирует по такому же принципу, как и стационарное оборудование: проводник соединяют с заземлительным контуром, в результате чего создается электрическая цепочка.
В составе мобильных устройств имеются такие составляющие элементы:
Существуют переносные модели как со встроенными, так и с внешними элементами электропитания
При эксплуатации оборудования необходимо уделять внимание режиму температуры и влажности, рекомендованному компанией-производителем
Использование современных заземлительных устройств для автоцистерн позволяет гарантированно защитить потенциально опасные объекты от взрывов и воспламенения горючих веществ. Чтобы техника оставалась исправной, необходимы периодические техосмотры для выявления поломок.
Для чего делают несколько заземлителей
Электроустановку нельзя оснащать только одним заземлителем, поскольку почва является нелинейным проводником. Сопротивление земли находится в сильной зависимости от напряжения и площади контакта с воткнутыми штырями рабочего заземления. У одного заземлителя площадь контакта с почвой будет недостаточной, чтобы обеспечить бесперебойную работу электроустановки. Если установить 2 заземлителя на расстоянии в несколько метров друг от друга, то появляется достаточная площадь контакта с землёй. Однако следует помнить, что разносить слишком далеко металлические части заземления нельзя, поскольку связь между ними прервётся. В итоге останется только два отдельно установленных в почву заземлителя, никак не связанных друг с другом. Оптимальное расстояние между двумя контурами заземления составляет 1-2 метра.
Схема заземления в частном доме
Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.
После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.
- Сделать это можно двумя способами:
- переделать систему TN-C на систему заземления TN-C-S;
- произвести подключение дома к контуру заземления по системе ТТ.
Подключение дома к контуру заземления по системе TN-C-S
Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.
И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.
Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.
После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.
Подключение дома к контуру заземления по системе TТ
Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.
Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.
В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.
Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.
Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.
Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.
Как работает защитное (функциональное) заземление

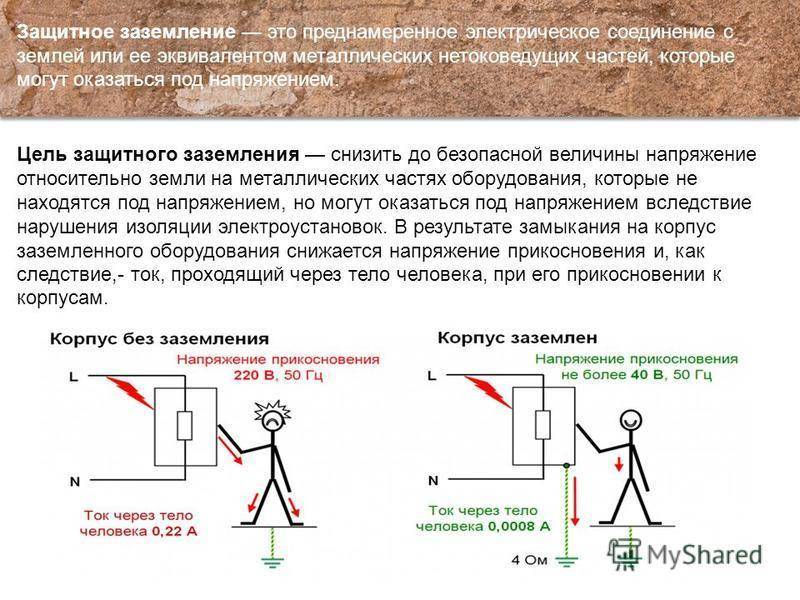

Принцип действия функционального заземления заключается в снижении напряжения между корпусом, который в результате непредвиденной аварии оказался под током, и землёй до безопасной для человека величины.
Если корпус электроустановки, оказавшийся под током, не оснащён функциональным заземлением, то прикосновение человека к нему равносильно контакта с фазным проводом.
Если учесть, что сопротивление обуви человека, который дотронулся до электроустановки, и пола, на котором он стоит, ничтожно мала относительно земли, то ток может достигнуть опасной величины.
При правильной работы функционального заземления ток, проходящий через человека, будет безопасным. Напряжение во время прикосновения также будет незначительным. Основная часть электроэнергии будет уходить через заземляющий проводник в землю.
Принцип защитного заземления
Защитное заземление – это комплекс мер, которые направлены на защиту оборудования и людей, которые с ним работают. Используется для устранения электромагнитных помех, возникающих из-за работающего рядом устройства, а также для нейтрализации помех при коммутации в цепи питания.
Защита от попадания молнии
Схема защиты дома от молний
Воздушная среда – это участок с большим сопротивлением, но разряд имеет мощность, превосходящую данное сопротивление, поэтому пробивает его. По пути следования из верхних слоев атмосферы к земле молния выбирает участки с наименьшим сопротивлением – мокрые участки, стены, деревья и капли воды. Этим объясняется тот факт, что разряды часто попадают в дерево – оно имеет сопротивление меньше, чем воздух вокруг. При попадании в здание ток также проходит по участкам с наименьшим сопротивлением – это металлические трубы, электрические приборы или их металлические детали, влажные стены. Если устройство не имеет заземления, прикосновение к нему в момент прохождения заряда может быть смертельным.
При установке молниеотвода на крыше заряд попадает в него, а далее движется в землю и нейтрализуется
Важно, чтобы токи не распространялись внутрь объекта, поэтому материалы, которые используются для обустройства заземления, имеют низкое сопротивление. По правилам оно не должно превышать показатель в 4 Ом
Сам молниеотвод должен быть соединен с электродами в грунте.
Защита от импульсного перенапряжения
Устройства защиты от импульсных перенапряжений
Электронное оборудование чувствительно к скачкам напряжения или работающим в их радиусе мощным электрическим установкам. Повредить электронику может внезапно возникший разряд молнии вблизи.
В качестве примера: во время грозы может возникнуть избыточный заряд в медном кабеле, которыми соединены дома и по которым проходит ток. Заряд при увеличении его размера способен разрушить кабель. В этом случае на линии питания ставится УЗИП – устройство защиты от импульсного перенапряжения, чтобы избыток заряда стравливался в грунт.
Защита людей
Корпуса приборов, все металлические элементы способны проводить ток. Если коснуться незаземленного прибора, в котором накопилось статическое электричество, можно получить сильный удар. Это отразится прежде всего на сердечно-сосудистой и нервной системе. Снизить удар помогает резиновая обувь, прорезиненные перчатки, абсолютно сухое помещение, но люди редко ходят по квартире или офису в резиновых сапогах. Подключение третьего провода к корпусу приборов, а затем соединение его с электродами позволяет утилизировать в грунт лишний ток.
В старых частных и многоквартирных домах заземляющие мероприятия не проводились, поэтому все электрические приборы представляют потенциальную опасность для людей.
Особенности конструкции
Рабочее заземление — это установленные в грунте металлические прутья. Они играют роль проводников электротока и способны отводить электричество вглубь на несколько метров. Такие железные штыри являются соединительными элементами между шиной заземления и клеммами электрического оборудования. В результате образуется металлическая связь.
Такая связь имеется в каждом жилом здании. С ее помощью соединяются верхушки заземлителей. Она заводится к вводному щитку и затем разводится по всем квартирам. Роль заземляющего проводника в этой конструкции играет шина или провод, площадь сечения которого — минимум 4 кв. мм.
