Заземление бани своими руками: устройство и монтаж

Монтаж электропроводки в бане

В зависимости от конкретных условий и выбранного способа прокладки, выбирается марка питающего кабеля. При воздушном способе подключения, наиболее оптимально будет использовать провода марки СИП, это упростит монтаж и скорость выполнения работ. При прокладке кабеля в земле можно использовать кабели с бронированной изоляцией или без нее, хорошим выбором буде кабель марки ВБбШв.

Сечение кабеля, выбирается из установленной мощности электротехнических приборов и устройств, после составления схемы электроснабжения объекта.

Устройство электрического щита

Если баня является встроенным в основное здание сооружением (финская, японская бани), а также, если электрическое подключение отдельно стоящей бани планируется от узла общего учета электроэнергии, то установка дополнительных приборов учета – не требуется. В этом случае монтируется распределительный щиток, оборудованный вводным и групповыми автоматическими выключателями, устройством защитного отключения (УЗО).

Требования по установке распределительного щита:

Доступ к щиту должен быть свободный вне зависимости от планировки, наличия мебели и оборудования в помещении, где он устанавливается;
Помещение должно быть оборудовано искусственным освещением и хорошо проветриваемым;
Запрещается устанавливать в помещениях парных и помывочных;
В случае не возможности установки внутри помещений, необходимо установить щиток снаружи, обеспечив требуемую герметичность корпуса;
Высота установки от пола должна составлять 1,4 – 1,8 метра до верхнего края щита.

Количество отходящих групп зависит от планировки бани (количества комнат), а также количества монтируемых светильников, розеток и нагревательных приборов. Для выбора вводного автомата необходимо подсчитать установленную мощность всех монтируемых приборов, с учетом коэффициента запаса.

Прокладка групповых линий

Прокладка электрических линий от распределительного щита выполняется в соответствии с разработанной схемой и планом помещений.

Требования к виду электропроводки, условия выбора проводов и кабелей, а также способы их прокладки регламентированы Правилами устройства электроустановок (ПУЭ, глава 2.1).

Требования, которые необходимо выполнить при монтаже:

Провода (кабели) выбираются с медной токоведущей жилой;
В зависимости от способа прокладки и назначения помещения, для групповых линий используются кабели марок:

ВВГнг (ВВГнгLS) – кабели с пониженным выделением дыма и не поддерживающие горение;
РКГМ, ПРКА, ПРКС, ПВКВ – кабели, выдерживающие температуру окружающего воздуха в 180 *С;
ПМТК – выдерживают температуру до 200 *С.

Сечение кабелей(проводов) выбирается по допустимому току (см. ПУЭ гл.1.3);
От группового автомата, до приборов освещения, нагревательных приборов, установочных изделий и распределительных коробок необходимо выполнять монтаж целыми кусками провода. Скрутки и иные соединения, вне выше перечисленных элементов системы электроснабжения – запрещены;
Проводка выполняется скрытой, при кирпичных и бетонных стенах. Провода (кабели) прокладываются под слоем штукатурки, в пустотах плит перекрытия, штробах и трубах;
В случае если материалом конструкция служит дерево – проводка выполняется открытой;
Линии прокладываются в горизонтальной и вертикальной плоскостях, перегибы и скручивания проводов запрещены.
В парных и помывочных устанавливать установочные изделия и распределительные коробки – запрещено;
Соединение проводов (кабелей) должно выполняться методом прессования, пайки, сварки либо использование специальных сжимных устройств;
При проходе через стены провода прокладывается в керамической либо металлической трубке;
На источниках света и прочих элементах системы должно быть выполнено защитное заземление элементов, в случае невозможности – защитное зануление.
Запрещается монтировать провода (кабели) над нагревательными элементами и конструкциями.

Способы естественного заземления

Существует ряд естественных заземлителей, которые способны отводить электричество при проблемах в сети. Устройства и предметы, которые могут находиться на участке рядом с баней, выполняя иные задачи:

трубы из чугуна, которые проходят непосредственно в грунте или лежат на нем,
металлические трубы скважин,
фонари, столбики забора, выполненные из железа,
проходящие под землей кабели с металлической оплеткой,
железная составляющая фундамента бани, находящаяся под землей,
стальной водопровод.

Важно, чтобы заземлители не были покрыты изоляцией, которая не дает току попадать в землю и рассеиваться. Идеальным вариантом станет пролегание железных конструкций ниже точки замерзания почвы — так заземление будет отлично работать в любой сезон года

Способы естественного заземления

трубы из чугуна, которые проходят непосредственно в грунте или лежат на нем;
металлические трубы скважин;
фонари, столбики забора, выполненные из железа;
проходящие под землей кабели с металлической оплеткой;
железная составляющая фундамента бани, находящаяся под землей;
стальной водопровод.

Заглянем в теорию

Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.

Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.

Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.

Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.

Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.

Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.

Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.

Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства

Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды

Получается система из нескольких элементов, зависящих друг от друга:

Расстояние между вертикальными заземлителями.
Их количество.
Важно, на какую глубину они забиты.
Форма – прут, труба, уголок. Это разная площадь прилегания к земле.
Форма и длина горизонтальной связи.

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно

Остальные параметры для расчёта берутся из следующих понятий и величин

То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.

Подводка силового кабеля к отдельно стоящей бане

Различаться может количество фаз (и, соответственно, вольтаж) и способы заземления проводников. В принципе, у вас всегда есть выбор — 380 вольт на трех фазах или 220 вольт на одной фазе, потому что до потребителя идет 380, а на месте уже делится до 220.

Трехфазный силовой кабель обычно будет иметь пять жил, однофазный — три жилы. Однако тут нужно внести ясность. Количество фаз, как уже сказано, три или одна, оставшиеся провода — это заземление. А оно может быть совмещенным, то есть нуль и земля могут быть одним проводом, что нехорошо и неправильно, но по разным экономическим соображениям тотально использовалось в старых системах подачи электричества потребителю. В этом случае проводов 4 и 2 при заводке в баню. А сама система заземления называется TN-C.

Расщепление единого нуля на «нуль рабочий» (N) и «нуль защитный» (PE) в трансформаторе дает другую систему заземления, которая обозначается TN-S. Если же расщепление производится непосредственно на вводе проводов в здание, то это TN-C-S.

Заземление может быть сделано не только на трансформаторе, но в самой бане, где для парной или только для силовых установок (например, для электропечи) будет создан отдельный глухозаземленный контур.

ВАЖНО! При создании отдельного контура для печи нужно позаботиться о дополнительной молниезащите, потому что в грозу может возникнуть пик между N и РЕ. Помимо этого обязательной станет установка УЗО на входе и отдельные УЗО для конкретных цепей.. Независимо от того, какая у вас система заземления, вести силовой кабель до бани можно либо по воздуху, либо под землей

Картинка ниже дает полное представление о том, как именно провод должен вестись по воздуху

Независимо от того, какая у вас система заземления, вести силовой кабель до бани можно либо по воздуху, либо под землей. Картинка ниже дает полное представление о том, как именно провод должен вестись по воздуху.

ВНИМАНИЕ! Рассчитывать сечение силового кабеля следует из будущей нагрузки (плюс обязательные 20% сверх). Большой запас делать не стоит, потому что он сказывается на сечении, а оно — на весе

От веса же зависит основательность опоры, если вести воздушным путем.

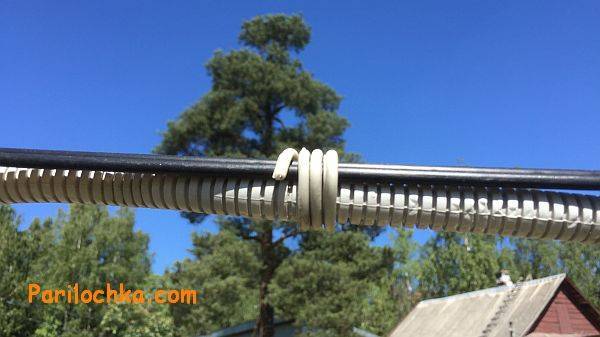

Рекомендуем для воздушной проводки использовать кабель СИП, но он не дешев. Если речь идет о бюджетном варианте, можно сделать так: провести стальной трос в пластиковой оплетке, а к нему с помощью изолированных (в изоляции) проволочек подвешиваете кабель ВВГ нужной толщины (не менее 2,5 мм сечением).

У подземной проводки есть плюсы и минусы. Ветром ее, конечно, не сорвет, и упавшее дерево вреда не нанесет, но грунт — среда агрессивная. Нужно принимать в расчет уровень подземных вод (норматив требует закладки кабеля на глубину не менее 70 см), кислотность или щелочность среды, подвижность грунта. Дополнительную изоляцию можно создать за счет прокладки кабеля в трубе, но тут советуйтесь со специалистом — некоторые категорически против труб.

Кабель нужно использовать бронированный — с металлической оплеткой между слоями пластиковой изоляции. В трубу его класть не обязательно. На дно траншеи сыплется песок (10 см), на него «змейкой» кладется кабель. Засыпается песком, потом сверху кладется защита — кирпич, шифер, разнообразные строительные остатки — доски, обрезки железа и т.п. На входе в баню ставьте стальную втулку под наклоном, длина которой должна быть больше ширины отмостки.

Подробно об составляющих контура

Выше упоминалось, что заземление состоит из горизонтальных и вертикальных компонентов. По аналогии производят готовые наборы для оперативного устройства контуров заземления. Следуя приложенной инструкции, сооружать заземление из заводских элементов легко и приятно, но дорого.

Вертикальные проводники заземления

В качестве заземляющих вертикальных стержней для самодельного заземления могут использоваться любые длинномерные изделия из черного металлопроката без оцинковки. Данная обработка не нужна для расположенных в земле деталей, она снижает потенциал. Нежелателен арматурный пруток с ребрами, его сложно забивать в грунт. Подойдет квадрат, полоса, швеллер и его двутавровый собрат. Металлопрокат со сложным профилем применим, если предполагается перед монтажом системы пробурить скважины для закладки вертикальных электродов.

Распространенными материалами для изготовления вертикальных проводников являются:

труба с толщиной стенки не меньше 3,0мм, рекомендованный диаметр 32мм;
уголок с равными или разными полками с предпочтительной толщиной 5мм;
круг с диаметром от 10мм.

Оптимальная площадь сечения вертикального электрода 1,6 см². Отталкиваясь от этого размера, следует подбирать материал. Длина заземлителя определяется в соответствии с местной геологической ситуацией. Необходимо углубиться как минимум на полметра ниже уровня сезонного промерзания.

Второе условие, влияющее на длину металлических стержней – водонасыщенность вмещающих пород. Проще говоря, чем ниже грунтовые воды, тем длиннее нужны электроды.

Для того чтобы не мучиться с геологическими характеристиками и расчетами, сведения о глубине закладки заземлителей нужно узнать в местном энергоуправлении у дежурных электриков. Ориентировочные данные помогут в любом случае, т.к. у них есть некоторый расчетный запас эффективности.

Среднестатистический стандарт длины заземлителя варьирует от 2х до 3х метров с полуметровыми вариациями. Благоприятной для сооружения заземления средой являются суглинки, торф, насыщенные водой пески, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скальных породах нереально, но способы для создания электрозащиты есть. Перед сооружением контура бурятся скважины требующейся глубины. В них и производится установка стержней, а свободное пространство заполняется песком или супесью, перемешанной с солью или предварительно залитой соляным раствором. Приблизительно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней части их нужно произвольно высверлить несколько технологических отверстий. Через трубы с отверстиями можно периодически заливать соляной раствор для уменьшения сопротивления. Соль, безусловно, поможет разрушиться электродам от коррозии, зато заземление достаточно долго будет действовать безупречно. Потом надо будет просто стержни заменить.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной металлопрокат. Ведь во главе собственноручных усилий заложена экономия. Отличный, но недешевый материал для вертикальных электродов – сталь с электрохимическим медным покрытием или медь. Заложенные в землю элементы заземления нельзя окрашивать, краска ухудшит электрохимический контакт металла с грунтами.

Заземляющая металлосвязь — горизонтальный проводник

Горизонтальный элемент заземления, объединяющий систему и подводящий ее к щитку, чаще всего выполняют из полосы шириной 40 мм, толщина полосы 4 мм. Используют также круглую сталь, реже уголок или рифленую арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или крепится болтами. Преимущества у сварки, она надежней. Места сварных и болтовых соединений щедро обрабатываются противокоррозионной битумной мастикой или просто битумом. Соединять обжимным способом подземные элементы заземления нельзя!

Для сооружения горизонтальной составляющей, расположенной под землей, нежелательно менять материал, чтобы при неизбежном увлажнении не формировалась гальваническая пара с ее традиционными коррозионными последствиями. К выведенному из земли горизонтальному компоненту заземления можно присоединить алюминиевый, медный или стальной проводник. Далее проводом для заземления вся система через приваренный болт подключается к шине, а уже от нее подается на каждый из заземляемых приборов по отдельности.

Требования по безопасности прокладки электропроводки

Монтаж электропроводки в бане должен осуществляться с соблюдением следующих требований по безопасности:

Организация цепи подачи электроэнергии от распределительного узла с вводным автоматом и установка индивидуального контура заземления. Все защитные устройства устанавливаются в электрический щиток.
Использование проводов для внутренних помещений, способных выдерживать температуру нагрева до 165 градусов.
Организация проводки в парилке бани из кирпича и шлакоблока осуществляется закрытым способом. Открытый способ прокладки возможен в деревянном строении.
Схема монтажа должна предусматривать обязательное использование защитного электрооборудования – автоматов и УЗО от 5 до 10 мА.
Соединение проводов осуществляется при помощи клеммников.
Электрические кабели требуют дополнительной изоляции от деревянных поверхностей и элементов. Оптимальное решение – закрытый кабель-канал или термостойкая трасса.
Вся основная электрофурнитура монтируется за пределами парной и моечной. В бане допускается использование розеток, выключателей и диммеров с предельной нагрузкой до 16А в брызгозащищенном корпусе с классом защиты IP44.
Электропроводка в парилке не должна проходить над отопительным оборудованием.
Светотехнические приборы должны иметь защитный корпус и керамические патроны, вспомогательные элементы из металла требуют дополнительного заземления.

Примерная схема

На входе у вас будет либо 220 вольт, либо 380. В первом случае, если все сделано по уму, проводов будет три — фаза, ноль и земля. Во втором — пять (три фазы, ноль и земля).

Рассмотрим подключение на 220 В. Вводный автомат на 25 А ставится на провод фазы. Далее на провода нуля и фазы ставится УЗО (40А, 100 мА), после чего провод нуля подсоединяется к шине N. Затем на три группы потребителей ставятся три автомата — последовательно на провод фазы. К каждой группе потребителей с шин N и РЕ идет свой провод, так, чтобы к потребителю шло по три провода — фаза, нуль и земля. Ниже картинка, иллюстрирующая приведенную схему.

ВНИМАНИЕ! УЗО в бане рекомендуют ставить все без исключения. Однако дифференциальный автомат — то же самое, но с большим функционалом.. Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора

Приведенная схема очень простая, не рассматривающая варианты с подключением трансформатора.

Подключение на 380 В ненамного сложнее. На входе делается заземление и ставится на три фазы вводный автомат. Из последнего три провода фазы и ноль подаются на УЗО, после чего ноль подключается к шине, а уже оттуда — ко всем автоматическим выключателям, предшествующим группам потребителей. Также к каждому из выключателей подключается одна из трех фаз (выбор распределяется равномерно).

Групп потребителей может быть произвольное количество, но обычно выделяют три — группа освещения, группа розеток и силовая группа (приборы с большой мощностью). В сауне принято выделять в отдельную группу электропечь. В нашем случае для нее специально установлены автомат нуля и выключатель.

Все описанное наглядно показано на следующей схеме:

ВАЖНО! Не воспринимайте эти схемы как некий общий случай, его просто нет. Ориентируйтесь на свои представления о безопасности — от этого зависит количество автоматов и УЗО, на количество и мощность потребителей, на то, какая система заземления принята в местности, где стоит ваша баня.. Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения — ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную)

Если захотите сделать цепь с напряжением 12, 24, 36 вольт, ставьте трансформатор в группу освещения — ее можно поделить на подгруппу потребителей 220 В и подгруппу низкого напряжения, которая будет питать парилку (и, возможно, моечную).

Расчет заземления

Нужно сказать, что точно рассчитать заземляющее устройство достаточно сложно, почти невозможно. Даже квалифицированные электрики нередко применяют метод приближенного подбора числа электродов и промежутка между ними.

На итог расчета влияет масса природных факторов. Периодически меняется уровень влажности, очень непросто узнать реальную плотность и сопротивление грунта и т.п. В связи с этим, сопротивление заземляющей конструкции может отличаться от рассчитанного значения.

В организации искусственного заземления нет нужды, если сопротивление естественной защиты соответствует нормам ПУЭ. При показателях контрольных приборов меньше 4 Ом, защитный контур можно обустроить чуть позже (если будет увеличена нагрузка на электросеть). Хотя с другой стороны, лучше позаботиться о своей безопасности и организовать искусственный заземлитель заранее.

Не смотря на неидеальность расчетов заземления, они необходимы, чтобы:

Детали заземления

Заземляющая система – это несколько электродов, заглубленных в почву и соединенных электросвязью с заземляющей шиной. При расчете необходимо учесть характеристики и свойства всех составляющих.

Для расчетов используются алгоритмы и формулы, оговоренные в ПУЭ. Некоторые показатели являются переменными и зависят от решений электрика, а другие – неизменяемыми, как например, приближенная величина сопротивления почвы.

Определение оптимального защитного контура

Форма контура может быть любой: от геометрической фигуры до прямой линии. Выбор зависит от параметров площадки, где будет организовано заземление.

Проще всего сделать линейную систему. Но электроды при этом будут фонировать, что, в свою очередь, скажется на токе. Избежать этого поможет включение в заземляющую формулу поправочного коэффициента.

Оптимальной формой защитного системы считается треугольник. Главное, чтобы электроды имели необходимую длину и располагались на равнозначном расстоянии друг от друга. При этом, промежуток между соседними элементами должен быть отличным от их длины.

Правильный выбор электродов

Вертикальные электроды выполняют главную защитную функцию. На результат заземления влияет протяженность и металлоемкость стержней. Расстояние между деталями определяет длину металлической связи, а значит, и объем материала на ее обустройство.

Сопротивление элементов зависит от их длины. Кроме того, для работы нужно использовать материалы, хорошо противостоящие коррозии.

Монтаж контура заземления

Для обеспечения требований «Правил технической безопасности электроустановок потребителей» (ПТЭЭП), также в исполнение требований ПУЭ, для создания безопасных условий нахождения людей в помещении бани, необходимо устройство контура заземления.

Контур заземления – это совокупность горизонтальных заземлителей и вертикальных электродов, выполненных из профильного металлопроката и помещенных в грунт.

Контур соединяется с РЕ шиной вводного щита или главной заземляющей шиной (ГЗШ).

Контур заземления может выполняться в виде треугольника, в ряд или по контуру здания.

Монтаж контура заземления – электропроводка в бане

В зависимости от удельного сопротивления грунта выбирается форма контура и материалы, из которых он изготавливается.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

R_o – сопротивление стержня, Ом;
L – длина электрода, м;
d – диаметр электрода, м;
T – расстояние от середины электрода до поверхности, м;
Р_экв – сопротивление грунта, Ом;
Т – расстояние от верха стержня до поверхности, м;
l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.
