Зимний водопровод из колодца: обзор лучших вариантов и схем обустройства

Консервация насоса на зиму

Главная задача – освободить трубопроводную систему от воды, чтобы она не была разорвана льдом.

Для этого используются сливные краны и патрубки. Если система водоподачи снабжена обратным клапаном, его необходимо открыть, чтобы вода стекла обратно в колодец.

Погружной насос следует достать из колодца и провести его профилактический осмотр: при необходимости прочистить и смазать. Многие дачники не утруждают себя подобным мероприятием, оставляя механизм зимовать на глубине.

В принципе, это не должно нанести особого вреда технике, но всё-таки существует опасность его заиливания, заизвестковывания, либо просто кражи различными «лихими людьми», охочими до чужого добра.

Установленную на поверхности насосную станцию консервируем таким же образом. Сливаем воду из рабочих полостей самого насоса, из демпферного бака и трубок. Насчёт того, следует ли убирать насос из колодца и увозить с собой насосное оборудование, каждый владелец решает сам.

Как сделать зимний водопровод на даче из колодца

Основное отличие летней системы водоснабжения – отсутствие утеплителя на трубах. Его можно прокладывать по поверхности земли. С наступлением холодов вода из труб сливается. Иначе при замерзании образовавшийся внутри лед порвет трубы. В качестве утеплителя используется минвата или иной утеплитель.

Зимний водопровод на дачу из колодца прокладывается таким образом, чтобы трубы имели наклон. Когда он не нужен, вода должна сбегать из системы самотеком. Лучший вариант – проложить трубы под землей. Для этого выкапывается траншея. Ее глубина должна превышать глубину промерзания грунта (региональный показатель). В большинстве регионов это более метра.

Разница между летним и зимним водопроводом – снаружи

Для обеспечения нормального водоснабжения следует знать о нюансах, возникающих при соединении труб с источником и подключении насосного агрегата. Выбор стоит между летним и зимним вариантом.

Летний водопровод прокладывают поверху или в мелкой траншее, сокращая объем недешевых земляных работ. Нет потребности в использовании электрооборудования для локального или полноценного прогрева труб. Насосы не обязательно ставить в отапливаемом хозблоке и сооружать него кессон или приямок возле колодца. Ввод магистрали часто производят по бюджетной схеме через стену, исключая бурение отверстий в подвале или фундаменте.

Нет потребности в утеплении накопительных баков и части трубопровода, пересекающего зону замерзания и неотапливаемого подполья. Это позволит сократить расходы на материалы, но потребуется разборка внешней водопроводной линии по окончанию дачного сезона, если она проведена временно. Капитальную летнюю систему не разбирают, но сливают воду из труб.

Монтаж зимнего трубопровода требует слива воды перед каждым длительным отлучением. Сливной кран или электромагнитный прибор для консервации подключают к системе вне зависимости от типа водоснабжения. Прокладка труб с наклоном в сторону колодца обеспечивает слив самотеком. Это условие не распространяется на разборную наружную систему временного назначения, так как слив гарантирован в процессе демонтажа.

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

1. Поверхностный насос.
2. Гидробак.
3. Реле давления.
4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

1. Близко к воде.
2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

• Трубы, идущие от насоса к баку.
• Штуцер (соединяет шланг и насос).
• Адаптер 2-го входа.
• Шланги: заборный и для полива.
• Обратный клапан и фильтр.
• Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

• набор гаечных, разводных ключей;
• рулетка;
• изоляционные материалы;
• строительный уровень;
• прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

1. Погружной насос.
2. Трос (подвесной) диаметром от 3 мм.
3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
4. Фильтры для очистки грубых и тонких примесей.
5. Манометр, чтобы отслеживать функционирование насоса.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь большей глубины используют бурильную вышку, лебедки и штанги. Штанги соединяются между собой (чаще с помощью резьбы), а последняя должна быть оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть, что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие воды. Однако нас не интересует влажная почва, свидетельствующая о достижении водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в ходе работ в скважину опускается обсадная труба (пластиковая или металлическая). Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из скважины определенного количества м.куб. воды (зависит от почвы и состояния водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода, процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда будет сливаться откачанная из скважины вода.

Герметизация места входа трубопровода

В большинстве случаев для систем подачи питьевой воды устраивают бетонные стенки колодца. Пластиковые варианты больше подходят для источников, предназначенных для обеспечения бытовых и технических нужд. В связи с этим следует подробно рассмотреть место врезки магистрали водопровода в бетонную стенку.

Основные требования, предъявляющиеся к такому соединению – надежность и герметичность, предупреждающая попадание верховодки с содержащимися в ней вредными примесями в колодец через щели.

Самым простым способом является использование монтажной пены. Это быстро и просто, но система водоснабжения на даче из колодца в этом случае не будет надежной и безопасной, поскольку застывшая монтажная пена не обеспечивает герметичность на 100%, а кроме того, этот материал под действием внешних факторов со временем становится более хрупким, начинает крошиться.

Специалисты рекомендуют при установке использовать метод обжимной механической герметизации. Для этого потребуется дюймовый латунный сгон необходимой длины и фиброрезина. Сгон устанавливается в отверстие и обмазывается фиброрезиной. Для дополнительной изоляции снаружи и изнутри на сгон устанавливаются резиновые прокладки и металлические шайбы, а механический обжим выполняется при помощи гаек, установленных по обеим сторонам места входа.

После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.

На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона

Практика показывает, что подобный метод – единственный способ с высокой степенью надежности защитить врезку от протечек.

Воспользовавшись рекомендациями профессионалов, легко понять, как сделать водоснабжение на даче из колодца экономичным, надежным, безотказным и долговечным.

Ознакомившись с описанием работ, правилами выбора оборудованиями и нюансами его монтажа, легко понять, что создание системы водоснабжения из колодца своими руками не представляет сложности. Если колодец уже есть на вашем участке – это ресурс, который необходимо рационально использовать. Если какой-либо индивидуальный источник отсутствует – вырыть колодец в большинстве случаев дешевле, чем пробурить скважину. При этом качество и состав жидкости из колодца при его правильном обустройстве не ниже, а в некоторых случаях и выше, чем в скважине. Для того, чтобы убедиться в этом, целесообразно провести анализ. Его результаты помогут вам также определиться с выбором фильтрующего оборудования, которое будет установлено в системе.

Еще несколько полезных советов по теме нашей статьи есть в видео.

https://youtube.com/watch?v=JxuTlwTYH3s

Обустройство внутренней системы водоснабжения

Обычно применяют тройниковый или последовательно-коллекторный тип разводки. При открытом монтаже трубы проводят вдоль стен (обычно используют ПП). При скрытой подводке трубы укладывают в штробы и скрывают под штукатуркой, в бетонной стяжке, в подполье.

Разводку начинают от точки ввода (источника подачи воды – насоса, гидроаккумулятора, напорного бака, пр.). Общая труба подачи для снижения потерь давления, имеет диаметр от 1 дюйма. Обязательно монтируют систему грубой фильтрации и запорный кран.

Далее производят разводку труб по выбранной схеме, то есть прокладывают сеть в ванную, на кухню, пр. Если разветвление системы производят на цокольном этаже, там же располагают котел отопления, требуется предусмотреть отдельный выход к агрегату.

При последовательной открытой схеме трубы укладывают выше плинтуса на 15 – 30 см, что позволяет скрыть их сантехприборами. Прокладывая контуры сквозь стены и перекрытия, контуры защищают от повреждений с помощью обсадной трубы или специального манжета. Фиксация элементов магистрали производится с использованием клипс, пластиковых и металлических хомутов.

Разводка труб водоснабжения

Разводка представляет собой заведение труб ко всем необходимым участкам, где будет потребляться вода. При параллельной схеме разводки сначала нужно подсоединиться к источнику. При этом в колодец опускается насос. Труба монтируется к агрегату с помощью хомута. Затем магистрали протягиваются к постройке до накопительной емкости. При этом гидроаккумулятор применяется не всегда.

Вариант разводки для санузла

Установка гидроаккумулятора осуществляется, как правило, в самом высоком, но при этом легко доступном месте. За баком фиксируется тройник с запорной арматурой. При этом с одного выхода выполняется прокладка до водонагревательного устройства, а с другого до коллектора холодного водоснабжения. Водопровод может оснащаться специальным фильтром. Фильтры устанавливаются до коллекторов с холодной и горячей водой. От них осуществляется разводка к точкам потребления воды.

Тройниковая и коллекторная разводка

Выполняя разводку труб, следует учитывать следующие правила:

• трубы нужно провести, обходя строительные перегородки. Если приходится тянуть магистраль через стену, то используется специальный стакан;
• детали должны располагаться на расстоянии примерно 25 мм от поверхностей стен;
• если в водопроводе предусмотрен сливной кран, то в его направлении следует выполнить небольшой уклон;
• фиксировать части водопровода к стенам следует при помощи клипс. Они должны размещаться с промежутком в 2 метра.

Завершающий этап

После сборки и соединения всех элементов системы проводится их пробный запуск. Если всё работает исправно, можно приступать к завершающему этапу сборки. Поскольку наш водопровод будет эксплуатироваться в зимний период, все трубы нужно хорошо утеплить. Для этого делают следующее:

1. Трубы в траншеях тщательно обматываются геотекстилем.
2. Если траншеи откапывались ниже отметки промерзания грунта, то яму достаточно засыпать песком и слегка утрамбовать. Сверху всё засыпается грунтом.
3. При откапывании траншеи выше отметки промерзания для засыпки труб используется теплоизоляционный материал – керамзит, шлак, пенопластовая крошка. При этом сверху труб этот материал должен давать слой не менее 20-30 см. Затем всё также засыпается грунтом.
4. Если в системе предусмотрены смотровые колодцы, то на них устанавливаются люки.

Видео инструкция о том, как сделать водопровод от колодца или скважины, который будет работать летом и зимой:

Способы теплоизоляции колодца

Своевременное утепление зимнего колодца поможет избежать проблем с промерзанием подземного участка шахты. Образование ледяной корки приводит к негативным последствиям:

• выходит из строя насос и другое оборудование;
• лед оказывает давление на стенки бетонных колец, вызывая образование трещин.

Монтаж пенополистирола

Утеплить конструкцию можно плитами пенополистирола или другого материала с аналогичными свойствами. Для эффективности изоляции кольца откапываются на глубину до 1,5 м, а затем обклеиваются утеплителем и засыпаются землей. Такой вариант имеет несколько преимуществ:

• доступная стоимость;
• долговечность;
• пенопласт устойчив к влаге и гниению.

Для утепления колодца используют пенополистирол

Изготовление колодезного домика

Монтаж деревянного колодезного домика действенный, но дорогостоящий метод утепления. Дерево служит хорошим изолятором тепла, исключая риск промерзания верхней части шахты. Оригинальная деревянная конструкция кроме практического использования служит декоративным украшением дачного участка.

Такой домик — один из вариантов утепления источника водоснабжения

Напыление полиуретана

Один из методов защиты источника от зимних морозов – напыление на наружную часть ствола полиуретановой пены. Получается прочный монолитный слой, надежно защищающий бетонные кольца от холода. Работа довольно трудоемкая, придется откопать шахту на 1,5-2 м, а после застывания пены снова засыпать.

Напыление полиуретана

Отличия между летним и зимним водопроводом – внутри

Внутреннюю разводку монтируют с уклоном не более 0,5 см на 1 м протяженности. При выборе летней магистрали, систему сооружают по последовательной схеме. Она менее требовательна к показателям рабочего давления. Консервацию производят без применения приборов для принудительного слива. Зимний водопровод сооружают по последовательной или параллельной схеме с использованием коллекторных гребенок, подразумевая использование мощного насоса. Для повышения эффекта используют каскад из двух насосов. Один монтируют в колодце, второй в накопительной емкости.

Считается неразумным применение зимней схемы водопровода, если планируется простаивание загородной собственности в морозы. Обустройство солидных усадеб проводится с зимней наружной магистралью и летней стационарной водопроводной линией в качестве резерва.

Водоснабжение из колодца – плюсы и минусы

Выкопать собственный источник – для многих дачников это единственная возможность обеспечить себя и огород живительной влагой. Для автономного водоснабжения сооружают колодец или скважину. Первый вариант проще устроить своими руками, поэтому для дачи выбирают именно его. Среди преимуществ использования колодца:

• не требуется разрешение на обустройство;
• источник служит долгий срок;
• при заиливании дна можно почистить собственными силами;
• небольшая глубина позволяет устанавливать более дешевые модели насосного оборудования;
• при отсутствии электричество воду легко достать с помощью поворотного механизма.

Учитывая многочисленные достоинства гидротехнического сооружения, нельзя забывать о минусах:

• сезонное колебание уровня жидкости;
• ежегодная очистка;
• вероятность попадания загрязненных поверхностных вод.

Варианты теплоизоляции трубопровода

Если особенности рельефа не позволяют опустить магистраль на достаточную глубину, то копается траншея в 50-60 см и выполняется утепление. Организовать изоляцию труб от мороза можно твердыми и мягкими материалами. Жесткий утеплитель для труб – это скорлупа из пенопласта, отличающаяся доступной стоимостью и отличными теплоизолирующими свойствами. В качестве мягкой энергосберегающей оболочки популярны и другие материалы:

• цилиндры из базальтовой ваты с фольгированным покрытием;
• оболочка из вспененного полиэтилена.

Утеплители не восприимчивы к низкой температуре и просты в монтаже. Их достаточно надеть на трубу и заклеить шов металлизированным скотчем.

Утеплители труб бывают мягкие…

…и жесткие

Греющий кабель

Труба с греющем кабелем Если трубы уложены близко к поверхности земли, то им угрожает промерзание. Теплоизоляционные материалы частично защищают трубопровод от низких температур, но не могут противостоять сильным морозам. Самый незащищенный участок – точка прохождения трубы через фундамент дачи. Температура воды на входе в дом близка к нулю, поэтому требует дополнительное утепление. Обеспечить бесперебойное водоснабжение позволит использование нагревательного кабеля. Для монтажа на водопровод используется 2 вида устройств:

1. Резистивный кабель – металлические жилы нагреваются при прохождении тока. Температура провода постоянная, она зависит от заложенной мощности. При монтаже требуется установка датчика. Нельзя допускать пересечения витков кабеля, иначе он сгорит.

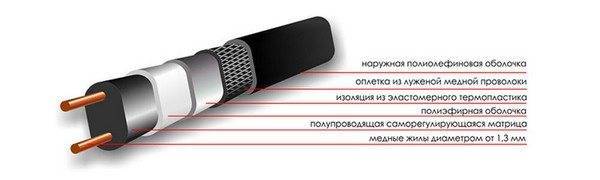

2. Саморегулирующийся кабель – его действие основано на свойствах металлополимерной матрицы. Устройство самостоятельно регулирует температуру на различных участках. Плюс кабеля – низкое потребление электричества.

Саморегулирующийся кабель Греющий кабель можно проложить по всей длине зимнего водопровода, но это дорогостоящая процедура. Потребуется купить кабель и защитную теплоизоляцию. Чтобы сэкономить без ущерба качества, достаточно установить саморегулирующийся кабель в месте ввода трубопровода в постройку.

Если на даче пропадет электричество и кабель перестанет греть трубы, теплоизоляционная оболочка на время защитит их от мороза.

Подробная схема водопровода загородного дома

Завести воду в строение можно по определенной инструкции.

• Сначала его прокладывают под землей или по ее поверхности.
• Затем опускаются в колодец, где монтируется глубинный насос.
• При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
• Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
• После того как дейдвуд заведен, начинается обвязка оборудования.
• Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
• По дому разводку можно сделать из полипропиленовых труб.
• Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).

Завершающий этап

Перед тем, как зарыть траншею выполняют пусконаладочные работы. Они заключаются в запуске системы. Проверяется давление в трубах. После того, как она выйдет на рабочие параметры, все краны в доме открываются, бойлер или колонка запускается. Давления должно хватать, чтобы все потребители были снабжены.

После закрытия кранов нужно убедиться, что трасса герметична и не течёт. И если все хорошо, можно закопать траншею с трубопроводом. Колодец должен быть защищен от попадания пыли, листвы, грязи

Для водоснабжения дачи из колодца зимой также важно, чтобы вода в нем не замерзала, и лед не давил на трубу

Выполняем разводку

Как мы выяснили, любая схема водопровода в частном доме состоит из одинаковых компонентов. Потому комплектующие приобретайте в количестве, достаточном для сбора внутридомовой системы (трубы, переходники, соединения). Чтобы узнать, сколько деталей и метров труб пригодится, составьте схему будущей системы, если она не предусмотрена в строительном плане.

Водопровод в частном доме своими руками монтируют от накопительного бака. Прокладку системы до него мы уже рассмотрели.

Из источника посредством насоса вода поступает в накопительный бак (гидроаккумулятор). Его следует установить на высоком, но доступном месте в том случае, если источник подает воду с перебоями или с недостаточным напором.

Далее устанавливают тройник с запорной арматурой, который направит воду к нагревателю и коллектору холодного водоснабжения.

Следующими по ходу следования идут фильтрующие установки, крепящиеся по инструкции, чаще всего посредством резьбового соединения.

Затем делают вывод к водонагревателю по одной ветке и к бойлеру – по другой. От них уже производят непосредственную разводку к приборам (кранам, унитазам). К ним присоединяют трубу посредством переходника с резьбой. Далее между ним (переходником) и крановым шлангом устанавливают шаровой кран (позволяющий перекрыть воду на самой трубе).
