Аварийные светодиодные светильники с аккумуляторами

Типы аварийных светильников

Назначение светодиодных источников питания отличается не только по видам, но и по типам.

Источник света

Различают светодиодные светильники и фонари. Аварийное освещение, кроме основного назначения, может применяться при выполнении различных работ в гараже, на складе. Аварийный светильник с аккумулятором представляет светодиодный фонарь, который пригодится на природе, в походе, при аварийных остановках в поездке. Он выручит пользователя в темное время суток. Такой светильник переносится удобно, так как весит немного, оснащен выдвижной ручкой, имеет компактные размеры. Продолжительность работы моделей варьирует от 6 до 20 часов.

Класс защиты

Для каждого конкретного помещения существуют определенные критерии. Лампы постоянного действия имеют степень защиты IP42, IP65. Светильники, работающие в непостоянном режиме, характеризуются классом IP22, IP42, IP65. Комбинированное освещение имеют степень IP22, IP42, IP65.

Тип крепления

• Подвесные. Оборудуются на крюки, потолок, трубы специального подвесного монтажа. Устанавливаются в помещениях с высокими потолками.
• Настенные. Предназначаются для монтирования на стены или другую вертикальную поверхность. Крепятся под углом на поворотные кронштейны. Мощность наружного источника аварийного питания варьирует от 50 до 800 Ватт. Приборы монтируются на опоры на высоте до 50 метров.
• Переносные. Фонарь перемещается в необходимое место. В случаях, когда иап далеко от места назначения.

Режим работы

Светильники с аварийным блоком питания бывают следующих типов:

• Постоянные. Светильник подсоединен к электросети все время. Аккумулятор непрерывно заряжается и готов к использованию при чрезвычайных условиях. При обесточивании он переключается в автономный режим и продолжает работать за счет встроенного аккумулятора. Прибор может использоваться в качестве постоянного рабочего освещения. Светильники применяются не только в общественных или производственных местах, но и в квартирах или на даче. Это обеспечивает свет во время временного отключения.
• Непостоянные. Прибор начинает работать только при отсутствии центрального электроснабжения. Освещение осуществляется за счет встроенного аккумулятора, который заряжается при наличии напряжения.
• Комбинированные. Специальный переключатель регулирует режим постоянной и непостоянной работы. Конструкция такого светильника представлена не одной лампой, а несколькими. Одни работают от штатной сети постоянно, другие в это время подзаряжаются, а при отсутствии питания начинают функционировать от аккумулятора.

Модификации светильников

Аварийные приборы освещения непостоянного действия

Светильники подобного типа включаются исключительно в случае поломки основного источника подачи электроэнергии. Если в основной электросети есть напряжение, аварийные лампочки не светятся, идет зарядка только их аккумуляторных батарей. Только электричество пропадает, сразу запускается аварийное освещение.

Все современные аварийные приборы освещения оборудуются светодиодами. Лампы такого типа дают довольно яркий поток света и при этом потребляют минимальное количество энергии. Также они отличаются довольно продолжительным сроком эксплуатации.

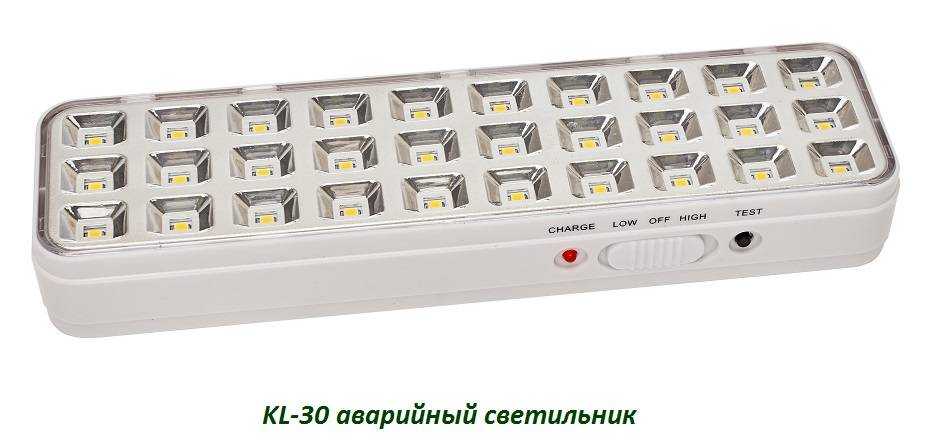

Практически все модели светильников для аварийного освещения с аккумулятором оснащены индикаторами, которые показывают наличие сетевого напряжения, зарядку аккумуляторных батарей. В зависимости от модели изделия период работы может отличаться, но в среднем 1-3,5 часа.

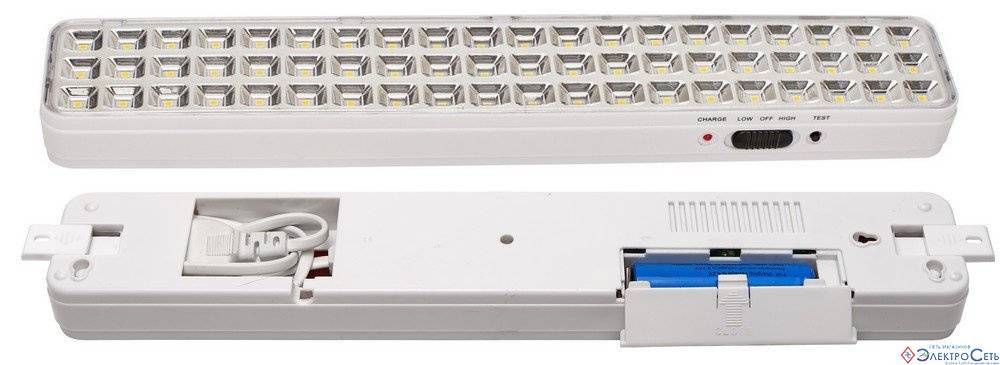

Устройство аварийного LED-светильника

Аварийные приборы освещения постоянного действия

В отличие от предыдущих приборов аварийного освещения подобные модели работают постоянно. Они применяются вначале в качестве рабочего освещения, а когда в штатной сети пропадает напряжение, автоматически продолжают работать от собственного аккумулятора.

Приборы для аварийного освещения данного типа используются не только в качестве аварийных светильников. Их также применяют при обустройстве системы освещения на даче, в загородных коттеджах, а также в многоквартирных домах.

Постоянно работающая аварийная подсветка

Комбинированные аварийные светильники

Аварийное осветительное оборудование оснащается одновременно несколькими лампами. Часть лампочек работает от основной электрической сети, а часть от аккумуляторных батарей.

Принцип действия

БАП присоединяется двумя способами:

• в самом светильнике со светодиодами;
• располагается в специальной коробке.

Проблемой для расположения в корпусе светильника может стать размер батареи-аккумулятора. Рекомендуем выбирать Ni-MH батареи вместо Ni-Cd, они более компактные.

БАП срабатывает в тех случаях, когда пропадает рабочее напряжение или понижается до критических значений. Время работы аварийного блока напрямую зависит от емкости аккумулятора, накопившегося в нем заряда, а также мощности системы освещения. Обычно приобретаются аккумуляторы, которые способны обеспечить питание от одного до трех часов.

Срок службы батареи во многом зависит от наличия защиты от глубокого разряда. Установите защиту для вашего аварийного светильника с БАП, и это поможет оградить батарею от преждевременной поломки.

Актуальное состояние аварийного блока определяется по цвету светодиодного индикатора.

Красный диод:

• Отсутствие света – включен аварийный режим или тестирование;
• Присутствие – значит, аккумулятор поврежден или не заряжен;
• Мигает – значит, неисправен сам индикатор.

Зеленый диод:

• Отсутствие света – включен аварийный режим или тестирование;
• Присутствие – нормальный рабочий режим;
• Мигает – идет зарядка.

Рекомендуем посмотреть видео по теме:

Типы аварийных светильников

Есть несколько вариантов классификации светодиодных аварийных светильников и наиболее рационально рассмотреть два основных варианта разделения. По первому из них эти устройства подразделяются на такие типы:

1. Непостоянного действия. Устройство такого типа будет включаться лишь при нарушениях подачи энергии к основным световым источникам. То есть, если подается электроэнергия, то устройства используют ее только для подзарядки аккумулятора. При прекращении подачи энергии реализуется включение аварийной лампы. Светильник светодиодный аварийный непостоянного действия оснащается системой индикации, какая отражает наличие сетевого напряжения и состояние заряда батареи. Каждый светильник аварийного освещения светодиодный характеризуется временем возможного действия от аккумуляторной батареи, чаще всего оно составляет 1–3,5 часа.
2. Постоянного действия. Эти лампы функционируют постоянно. Они используются и как источники света в обычном режиме работы, и как светильники, обеспечивающие подачу света в отсутствии подачи электроэнергии. Такие аварийные устройства зачастую применяют не только на общественных объектах, но и в бытовых условиях — для освещения коридоров, лестничных клеток.
3. Комбинированного действия. В такие устройства монтируется несколько ламп освещения, часть каких способны работать от главной электросети, а часть от аккумуляторов.

На рисунке представлена конструкция светодиодного источника света.

Также есть другая классификация аварийных источников света, которая ориентируется на ряд особенностей эксплуатации. Устройства аварийного освещения подразделяются следующим образом:

1. Резервные светодиодные лампы позволяют останавливать рабочий процесс безопасным образом и восстанавливать привычную функциональность предприятия. Эти приборы применяются в таких учреждениях, как больницы, спасательные службы, пункты управления в цехах, офисные центры, торговые комплексы.
2. Эвакуационные устройства, применяемые для безопасности завершения срочных работ, эвакуации людей из многоэтажных жилых домов и мест общественного пользования . На такие устройства наклеиваются наклейки для светильников аварийного освещения, после чего техника монтируется на площади лестничных клеток, над дверьми, в коридорах. Это позволяет лучше ориентироваться в условиях слабого освещения.
3. Оборудование для обеспечения освещения опасных предприятий разных отраслей производства. Позволяет осуществлять те или иные технологические процессы в непрерывном режиме. Такие светильники должны устанавливаться в тех помещениях, где отсутствие света может повлечь угрозу для здоровья и жизни, к примеру, в цехах с работающими станками и там, где есть подвижные производственные линии.

Таким образом, классификация аварийного освещения выглядит так:

Характеристика светодиодного аварийного освещения

Аварийное освещение часто использует именно светодиодные светильники (LED). С их помощью можно добиться существенной экономии электроэнергии по сравнению с традиционными светильниками. Среди преимуществ светодиодных источников освещения можно выделить такие:

• продолжительный срок бесперебойной эксплуатации (больше тридцати тысяч часов);
• нет слепящего эффекта — LED-светильники оснащаются матовым рассеивателем;
• защита от перегрева — корпус таких устройств отличается такими особенностями конструкции, которые обеспечивают отведение тепла от внутренних деталей светильника;
• обеспечение качественного освещения (видимость до 30 метров);
• экологическая безопасность;
• возможность использования в сложных климатических условиях;
•  удароустойчивость.

Как правильно подобрать светильник?

Приобретая аварийные приборы освещения, главное — определиться с предназначением изделия, его условиями эксплуатации.

Период работы в автономном режиме эксплуатации. Как показывает практика использования аварийных устройств освещения для устранения каких-либо неполадок в среднем необходимо до трех часов.

Система крепления. Изделия могут изготавливаться специально для потолочных оснований, настенных поверхностей, соответственно элементы креплений будут отличаться.

Уровень защиты. В зависимости от условий эксплуатации подбирается индекс защиты оборудования. Например, наиболее высокий предназначен для использования аварийных приборов освещения в производственных цехах, а с минимальным уровнем защищенности изделия можно монтировать в офисных помещениях.

Как собрать самому

Есть много различных схем таких светильников, но если нет очень высоких требований, можно попробовать несложную схему, которую легко собрать своими руками. Она разработана компанией YMYA electronics и пользуется популярностью из-за своей простоты и надежности.

Принцип работы очень прост: как только пропадает 220 В, автоматически зажигаются 12 ярких светодиодов, которые так же автоматически гаснут при появлении напряжения сети.

Ограничение зарядного тока осуществляется при помощи резистора 16 Ом, 5 ватт, потенциометром 2,2 Ком регулируется ток зарядки, а стабилитрон в цепи базы транзистора ВС547 служит для автоматического отключения заряда батареи.

Вторая часть схемы состоит из транзистора BD140, в коллекторной цепи которого установлена матрица из 12 светодиодов. Резисторы 100 Ом – токоограничивающие. Так как потребляемый ток матрицы может доходить до 1,5 А, транзистор обязательно должен стоять на радиаторе во избежание перегрева и выхода из строя.

Если это слишком сложно, можно взять другую схему, которую собрать своими руками еще проще:

Напряжение 220 вольт подключается к гнезду J1, выпрямляется диодным мостом, собранном на диодах 1N 4004, и поступает на контакты электромагнитного реле. При пропадании напряжения сети реле обесточивается. Нормально закрытые контакты подключают батарею, аварийное освещение включается в работу.

При желании можно подключить не 220 В, а 5 В через контакты J2, J3: теперь схема будет отслеживать наличие этого напряжения. Гнездо J4 используется для подключения зуммера, звонка или любого другого устройства, которое будет оповещать о том, что произошла авария.

Как видим, такие фонари – это не настолько дефицитно или сложно, чтобы отказываться от исполнения требований техники безопасности. Если купить их в нужном количестве дорого, всегда есть альтернативный вариант – собрать своими руками, что будет значительно дешевле.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Как выбрать аварийный светильник

Чтобы определиться с выбором подходящей модели, следует учитывать следующие характеристики:

• Мощность аварийного аккумулятора. Все светильники, включая эвакуационные модели маркировки «Выход» обязаны обладать нужной мощностью для предоставления освещения на определенном участке. Чтобы осуществить эту задачу, аккумулятор должен отличаться достаточной емкостью. Иначе светильник будет недостаточно функциональный и проработает недолго. Мощность аварийной лампы освещения варьирует от 1, 4 до 18 Ватт. Средняя емкость бап равняется 1300 mAh–3000 mAh. Мощность светодиодных светильников ниже, чем других видов источников освещения, но сам свет намного ярче.
• Срок эксплуатации батареи аккумулятора. Чем дольше используется прибор, тем меньше емкость заряда. Время службы аккумуляторной батареи 4–12 лет (32040–100000 часов) при непрерывном функционировании (около 300 циклов зарядки/разрядки).
• Продолжительность автономной работы. Минимальная длительность 1,5–2 часа. Время зависит от емкости аккумулятора. Некоторые светильники работают до 7 часов.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Преимущества LED-ламп аварийного освещения

Преимущества использования схем аварийного освещения с LED-лампами:

1. Установка проста и понятна.
2. Замена ИБП осуществляется за короткий промежуток времени.
3. Упрощение системы не влияет на качество освещения.
4. Около 80-ти LED-светильников могут быть единовременно подключено к одному ИБП.

Устанавливать аварийное освещение следует согласно предъявляемым ГОСТам, правилам и законам. На выставке будут проходить ознакомительные семинары по данному вопросу.

На выставке «Электро» можно найти различные элементы системы аварийного освещения, в том числе лампы освещения различного вида.

Аварийный светильник (светильник аварийного освещения) на сегодняшний день является необходимым атрибутом любого общественного помещения согласно нормативным актам.

Аварийный светильник предназначен для быстрой и безопасной эвакуации людей в чрезвычайных ситуациях путем обозначения парадных и запасных выходов, лестниц, а также для обозначения траектории движения. Аварийно-эвакуационные светильники способны подавать световой сигнал в автономном режиме несколько часов при отсутствии электроснабжения.

Что представляет собой аварийный светильник?

Аварийный эвакуационный светильник представляет собой осветительный прибор, который включается в момент повреждения главного освещения. Тем самым аварийные светильники не только указывают путь движения, но и обеспечивают минимальное освещение пространства. Свет, производимый данными светильниками, способен создать необходимые условия для продолжения тех работ, которые при внезапном прекращении могут повлечь за собой пагубные последствия как для человека, так и для окружающей среды в целом.

Отметим, что аварийные светильники и эвакуационные – разные вещи. Так, эвакуационный светильник используется лишь в обозначении эвакуационных выходов, иными словами – это светильники-указатели с пиктограммами. Аварийные светильники в свою очередь подразумевают под собой более широкий спектр устройств. Именно о понятии аварийных светильников мы поговорим более подробно.

На какие виды делятся аварийные светильники?

Светильники аварийного освещения подразделяются на виды, исходя из режима работы, принципа питания и назначения.

Режим работы аварийного эвакуационного светильника:

Основное предназначение светильника аварийного освещения заключается в освещении темных эвакуационных путей в здании в случае отключения основных источников света. Чаще всего такие светильники имеют автономный режим питания и способны беспрерывно функционировать в течение нескольких часов. Данного времени вполне достаточно для того, чтобы совершить полную эвакуацию здания.

Такое освещение, как резервное, применяется в зданиях, где невозможно прервать освещение ни на секунду

К таковым учреждениям относятся больницы, госпитали, хосписы, службы спасения, электростанции и другие объекты высокой важности

Аварийный тип освещения очень важен в тех местах, где существует высокий риск получения травм и гибели человека в чрезвычайных ситуациях при отключении света. Такими зонами повышенной опасности являются, например, водопроводные станции.

Аварийные светильники, как правило, монтируются на стенах или же встраиваются в нее. Иногда установка происходит на потолок.

Современный мир таит в себе много опасности на каждом шагу, именно поэтому люди всяческими способами стараются предотвратить подобные ситуации или же минимизировать риск их появления и возможные последствия.

Сфера использования аварийных эвакуационных светильников очень широка, потому что необходимость их применения прописана в специальных нормативных актах по обеспечению безопасности.

Торговая сеть «Планета Электрика» рада представить Вам высококачественные и надежные аварийные светильники от таких производителей, как IEK, Legrand, Schneider Electric, TDM ELECTRIC, VARTON, Световые Технологии и др.

Особенности аварийного освещения

Аварийное освещение и светильники для него представляют собой ту часть общего освещения, какая функционирует и в ситуации приостановки штатной подачи электричества. Энергоснабжение приборов аварийного освещения производится посредством устройств автономного питания.

Аварийное освещение рационально оборудовать в помещениях общественного пользования, а также на производстве. Светильники для аварийного освещения выполняют важную функциональную роль: они создают возможность эвакуирования людей при отключении других источников света.

Светильник для аварийного освещения светодиодный представляет собой автономный осветительный прибор, который может функционировать на протяжении времени приостановки подачи электрической энергии. Такие приборы используют в торговых помещениях, офисных зданиях, административных и образовательных учреждениях, концертных помещениях, на объектах здравоохранения и разных отраслей производства и в прочих местах общественного пользования. На рынке представлено большое разнообразие светодиодных устройств.

Предназначение и подключение устройства

Блок для аварийного питания светильников светодиодного или иного типа применяется не только в домах и квартирах, но в различных общественных помещениях и объектах особой важности:

1. В медицинских учреждениях, реанимациях, операционных.
2. В торгово-офисных зданиях.
3. На спортивных объектах, стадионах, залах.
4. В школах, ВУЗах, детских садах.
5. В складских комплексах.
6. На охраняемых объектах.
7. В учреждениях культурно-массового досуга – кинотеатрах, театрах, музеях и т. п.

Прежде чем купить и подключить блок аварийного питания, необходимо определиться с его будущими параметрами:

1. Для какого светильника он предназначен – светодиодного, либо люминесцентных, галогенных или обычных ламп.
2. Мощность аккумулятора и подключаемого источника света, время действия и прочие технические характеристики.
3. Гарантия, сертификат, производитель.

Виды аварийных светодиодных светильников

• Эвакуационные. Устанавливается такое освещения в местах, где располагаются указатели (выход, exit) и по пути плана эвакуации (лестничные пролеты, выходы, пересечения коридоров). Специальный светильник аварийного освещения  «Выход» предназначен для указания эвакуационного выхода из объекта.
• Резервные. Светильники включаются автоматично для того, чтобы процесс не прерывался. Особенно актуально для производства, больниц, на пультах управления транспортом, энергосистемой и других пунктах, где отсутствие света представляет опасность для жизни.
• Зоны повышенной опасности. Освещение осуществляется взрывозащищенными светильниками, применяются в условиях, в которых потеря света может привести к гибели или травмированию людей: предприятиях добычи нефти, газа, атомной промышленности и автозаправочных станциях. Взрывозащищенный светильник с блоком аварийного питания устойчивый к пыли и влаге. Корпус устройства герметичный, ударопрочный. Покрытие анодированное (оксидная пленка) надежно защищает от химических веществ и коррозии. Рабочая температура от -50 до +50С.

Покупные модели

Магазины электротоваров предлагают большой выбор светильников, в том числе и для нештатных ситуаций. Такие лампы должны обеспечивать достаточный световой поток, чтобы было видно, куда эвакуироваться при аварии, а также быть устойчивыми к агрессивной среде, которая может быть следствием нештатной ситуации. Лучшим вариантом являются светодиодные модели, так как при минимальном энергопотреблении они дают достаточно мощный поток света и при этом очень долговечны.

Вот некоторые модели:

EHP2-01.

Мощность – всего 2 ватта, однако его хорошо видно на расстоянии, что достигается благодаря исполнению на светодиодах. Переключается в течение одной секунды, заряда хватает на 1,5 часа работы. Конструкция предусматривает подвеску к потолку при помощи тросов. Возможны исполнения не со стрелкой, а с надписями: «выход», «запасной выход», «не входить».

EHP2-01 и его размеры

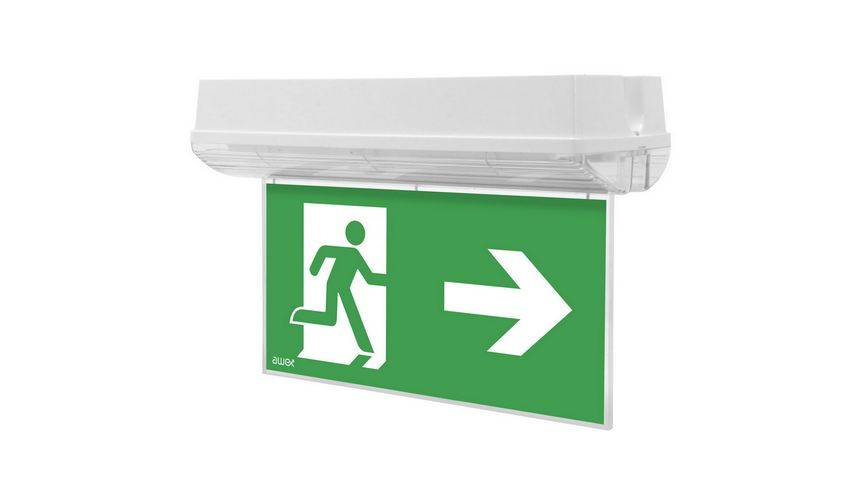

EHP3-02.

Кроме подвески к потолку при помощи тросов, имеет возможность крепления на стену. Те же характеристики, что и у предыдущего: время автономной работы при полной зарядке – 1,5 часа, переключение в течение одной секунды, но мощность уже 3 ватта. Вроде бы мелочь, но с учетом того, что это не лампы накаливания, разница будет ощутимая. При необходимости, можно купить такой фонарь с другой надписью: они есть с разными вариантами текста, так что подойдут для любого предприятия.

EHP5-03.

Эта модель полностью отличается от предыдущих. Здесь нет надписей, потому что его роль не в указании выхода или объяснении что делать, а в том, чтобы включиться при пропадании электричества и дать возможность произвести необходимые действия обученному персоналу. К примеру, предыдущие модели ламп, как правило, предназначены для установки в кинотеатрах, кафе и других местах, где люди, при возникновении непредвиденной ситуации, нуждаются в руководстве – куда идти, что делать. Эта же модель ничего не указывает, а просто светит.

Свет – белый, световой поток, который он дает – 300 Лм. Также снабжен аккумулятором с временем работы в автономном режиме 1,5 часа. Мощность – 5 ватт. Можно крепить на потолок, стену, а также можно носить в руке – очень удобная функция.

Какой выбрать?

Магазины предлагают большой выбор подобных ламп с различными характеристиками, поэтому вопрос «что выбрать именно мне?» вполне закономерен. Хотя универсального совета нет, однако некоторые рекомендации будут весьма полезны.

Время работы. Понятно, что чем дольше, тем лучше, но желательно иметь какой-то минимум. В среднем, это должно быть не меньше 1,5–2 часов. Эта функция прямо пропорциональна емкости аккумуляторной батареи (чем выше, тем дольше), и обратно пропорциональна мощности лампы

Это важно знать, особенно если хотите доработать купленный прибор своими руками.
Степень защиты. Обозначается как IP ХХ и означает степень защищенности прибора от пыли и влаги, где первая цифра – уровень защищенности от пыли, а вторая – уровень водонепроницаемости

Минимальное значение для нашего прибора – IP 20, среднее значение, пользующееся популярностью на рынке, – IP Значение IP 65 означает полную защиту от пыли и воды, с возможностью эксплуатировать лампу в местах сильного запыления и присутствия водных струй средней мощности.
Тип крепления. Выбор крепления зависит от предполагаемого места установки: навесной, настенный, потолочный.

Также есть много других параметров, которые необходимо учесть: размер, цена, цель – будет это просто указатель эвакуационного выхода, или же нужно полноценное освещение места при отключении электроэнергии.
