Разновидности бронированного кабеля

Виды бронированных кабелей

1. Силовые бронированные кабели с медными жилами могут быть с жилой из одной проволоки или многожильные.

2. Силовые бронированные кабели с алюминиевыми жилами, которые могут быть одно или многопроволочными.

3. Кабель с оцинкованной защитой и алюминиевой начинкой лучше подходит для прокладки в агрессивной среде;

4. Стальная защита кабеля рассчитана на обычные условия эксплуатации.

Типы бронированного кабеля отличаются их назначением. Для монтажа электросетей применяют кабель из меди или алюминия. Для монтажа линий связи применяют оптический кабель.

Кабель АПвБбШп — цена.

На кабель АПвБбШп стоимость, как и на другую продукцию, зависит от количества купленного вами товара. При заключении договора на поставку такой продукции, как кабель АПвБбШп цена зависит от многих факторов. В первую очередь это, конечно, сезонность — фактор, являющийся прямым следствием колебаний цены на алюминиевую катанку и волновых колебаний показателя уровня спроса. Последние же зависят от сезонности строительных (и электромонтажных) работ и экономико-политической ситуации в стране и мире. Стоимость кабеля данной марки, как и стоимость любой кабельно-проводниковой продукции зависит от объемов и сроков поставки, требуемых покупателем. Так, скажем, если Вы хотите закупить кабель, провод, светотехническую или электротехническую продукцию оптом, то стоимость одного метра кабеля (или одной единицы продукции) всегда будет ниже, чем при закупке аналогичного товара в розницу. Таким образом, дать однозначный ответ на вопрос о стоимости этого кабеля (равно как и любого другого попросту нельзя. В каждом конкретном случае конечная закупочная цена будет различная. Команда специалистов обладают обширнейшим практическим опытом работы на электротехнических рынках, поэтому всегда предложат Вам самые выгодные условия поставки электротехнической и кабельно-проводниковой продукции. В зависимости от существующих лимитов сроков отгрузки продукции, мы обеспечим для Вас возможность купить кабель данной марки как из наличия, так и под заказ.

См. также: Кабель АПвБбШпг

Известные производители

Средняя цена на за однотипный кабель у производителей примерно одинакова. Максимальное различие в стоимости изделий составляет не более 20%. Значительное влияние на итоговый счёт оказывают затраты на доставку, которые во многом зависят от выбранной компании, местонахождения склада продукции и расположения заказчика товара. Среди самых известных и популярных поставщиков бронированного кабеля можно выделить следующих:

• ООО «Томсккабель», АО «Сибкабель», г. Томск;
• ОАО «Псковкабель», г. Псков;
• АО «Завод Энергокабель», ЗАО «Завод Москабель», г. Москва;
• ОАО «Кабельный завод Энергия», г. Пролетарск;
• ООО «Рыбинсккабель», г. Рыбинск.

Для уменьшения сроков поставки товара, оставляет в наличии все востребованные номенклатуры кабелей.

Условные обозначения

хл — холодостойкое исполнение нг(А) — изоляция и оболочка из материалов, не распространяющих горение по категории А нг(А)-LS — изоляция и оболочка из материалов, не распространяющих горение по категории А (Low Smoke) нг(А)-FRLS — изоляция и оболочка из материалов, не распространяющих горение по категории А(Low Smoke, Fire Resistance) нг(А)-HF — изоляция и оболочка из материалов, не распространяющих горение по категории А(Halogen free) нг(А)-FRHF — изоляция и оболочка из материалов, не распространяющих горение по категории А(Halogen free, Fire Resistance)Low Smoke

— использованы материалы с низким дымо- и газовыделениемHalogen free — использованы материалы не содержащие галогеновFire Resistance — огнестойкое исполнение

Прокладка и разделка бронированного кабеля

Прокладка бронированного кабеля в земле и на открытом пространстве выполняется с соблюдением требований ПУЭ (правила устройства электроустановок) и строительных норм. Для укладки изделия в землю необходимо правильно подготовить траншею глубиной не менее 50 см. Дно траншеи следует оборудовать песчаной подушкой. Кабель с броней можно укладывать в землю без защитной оболочки, но лучше всего пропустить его через трубу, а сверху прикрыть сигнальной лентой, которая обеспечит в будущем безопасное проведение различных земляных работ.

Особое внимание следует уделить разделке концов бронированного кабеля, которая необходима для соединения отдельных частей изделия и подключения его к вводно-распределительным устройствам. В промышленных условиях эта операция выполняется с использованием специальных станков

В быту, при подключении частных домов или дач к сетям электрификация, разделку делают вручную, аккуратно снимая каждый слой кабеля вплоть до токоведущих жил. Соединение частей кабеля необходимо выполнять с использованием специальных муфт. При монтаже необходимо обязательно заземлить слой брони.

Область применения

Одножильные бронированные кабеля могут применяться для передачи электроэнергии в цепях постоянного тока. Что касается многожильного варианта исполнения, его чаще всего используют в следующих случаях:

1. Если нужно провести электропроводку в земле, туннелях, шахте либо траншеях.
2. При монтаже проводке на поверхности, но только в том случае, если он не будет подвергнут значительным растягивающим усилиям.
3. На открытом воздухе, если есть угроза механического повреждения, но при соблюдении пункта 2.

В домашних условиях кабель применяют, если нужно провести электричество от дома к садовым постройкам под землей. Единственная причина, по которой его могут не применять – высокая цена. В этом случае рекомендуется использовать более дешевый бронированный аналог с алюминиевыми жилами и аналогичными характеристиками – кабель АВБбШв.

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Конструкция бронированного кабеля

Кабельная продукция со слоем брони по своей конструкции мало чем отличается от аналогичных изделий, не имеющих защитной оболочки. Эти проводники электрической энергии имеют следующие составные части.

1. Токопроводящие жилы — это проводники электричества из металла. Количество этих элементов может быть от одного и выше. По своей форме жилы могут быть круглого, плоского, сегментального, прямоугольного или секторального сечения. Они бывают как в монолитном исполнении, так и состоящие из множества соединенных в одну структуру тонких проволок. Жилы изготавливаются из меди и алюминия, в редких случаях из стали, а для специализированной кабельной продукции из золота, серебра и сверхпроводящих сплавов.
2. Изоляция токоведущих жил — этот слой изолирует каждую токоведущую жилу друг от друга, а также от воздействия внешней среды. Для ее изготовления может быть использован поливинилхлоридный полимер (ПВХ), специальная резина, полиэтилен, пропитанная бумага и другие синтетические материалы. В большинстве марок бронированных кабелей изоляция жил имеет разноцветное исполнение. Это необходимо для упрощения монтажных работ и быстрого определения по цвету назначения каждой отдельной жилы. Весь набор токоведущих жил защищается поясной изоляцией.
3. Внутренние заполнители — герметизируют внутреннее пространство между различными частями кабеля. Обеспечивают дополнительную механическую прочность и жесткость всей конструкции изделия. В качестве материала для изготовления наполнителей используются как синтетические, так и натуральные продукты: специальная кабельная пряжа, пропитанная бумага, полимеры, резина и даже масло. Заполнитель должен обладать высокими диэлектрическими характеристиками и герметизирующими свойствами.
4. Экранирующий слой — это необязательный элемент бронированных кабелей. Устанавливается в тех марках изделий, которые предназначены для работы в условиях сильного внешнего электромагнитного излучения, чтобы уменьшить его влияние на токоведущие жилы. К тому же экраны позволяют снизить интенсивность электрического поля самого бронированного кабеля, что в некоторых случаях является необходимым условием для его эксплуатации. Изготавливают экраны из металлов в защитной оболочке, токопроводящей бумаги и других материалов.
5. Оболочка кабеля с подушкой — это внешний слой изделия, предохраняющий всю внутреннюю часть от воздействия влаги и механических нагрузок. В качестве материала для ее изготовления используются различные материалы: ПВХ, резина и другие полимерные вещества, а в особых случаях внешний слой покрывается свинцовой оболочкой. Подушка необходима для предохранения защитной внешней оболочки от повреждений металлическим бронирующим слоем. Она изготавливается из битума или специальной кабельной пряжи.
6. Броня из стали — это слой, защищающий токоведущие жилы от возможных механических повреждений в процессе монтажа и эксплуатации. Она может быть изготовлена как из двух оцинкованных стальных лент, так и переплетенных стальных проволок, покрытых цинком. Ленточная броня надежней, чем проволочная, но изделие с такой защитой дороже. В зависимости от условий эксплуатации выбирается кабель с той броней, которая оптимально подходит для применения.

К достоинствам бронированной кабельной продукции можно отнести высокую влагостойкость и прочность, долговечность, отличные антикоррозионные свойства и широкий температурный диапазон эксплуатации. Недостатком этих изделий считается низкая гибкость и высокая цена.

Особенности монтажа кабеля

Прокладыванию ВБбШв должно предшествовать составление схемы с учетом генерального плана местности, чтобы исключить встречу с каким-либо инженерным сооружением или пересечение с другой кабельной линией. Во время монтажа необходимо соблюдать определенные правила, которые обеспечат длительную и безопасную эксплуатацию кабеля:

1. При укладывании в земле, глубина должна составлять не менее 0,75-1,0 м. На дне траншеи создается подушка из песка или специального волокна, не поддающегося горению
2. В случае наличия в траншее неровностей с острыми краями (горная порода, стекло, промышленный мусор, прочее), ее основание заливается бетоном либо накрывается железобетонными поддонами
3. Кабельная трасса укладывается без натяжения
4. При прокладке в одной траншее нескольких электролиний, расстояние между ними выдерживается 10-15 см
5. Обязательным условием является заземление изделия
6. В местах, где проводник проходит под проезжей частью дороги, его помещают в металлическую или асбестоцементную трубу во избежание компрессионных воздействий
7. Сверху снова насыпается слой песка до 20 см
8. Для предупреждения повреждения линии используется лента защитная сигнальная, которая пришла на смену традиционному глиняному кирпичу
9. После засыпки грунтом, необходимо провести его утрамбовку
10. При выводе на поверхность и коммутации с воздушной ЛЭП, используется концевая муфта, обеспечивающая хороший контакт и защиту места стыковки.

Данные правила должны соблюдаться не только при монтаже протяженных силовых трасс, но и при подземной подводке коротких ответвлений к различным объектам.

С пластмассовой изоляцией

• Шланг из поливинилхлоридного пластиката………..Шв
• Без наружного покрова……………………………………….Г
• Бронированный………………………………………………….Бб
• Оболочка из полиэтилена, самозатухающего
• и вулканизированного полиэтилена,
• поливинилхлоридного пластика, алюминия……… П, Пс, Пв, В, А
• Жила медная………………………………………………………–
• То же алюминиевая …………………………………………….А

В настоящее время применяют, как правило, кабели с алюминиевыми жилами в алюминиевой оболочке. Применение кабелей с медными жилами требует специального обоснования. Для КЛ, прокладываемых в земле и воде, применяют бронированные кабели. Применение кабелей в свинцовой оболочке предусматривается для прокладки подводных ли­ний, в шахтах, опасных по газу и пыли, для прокладки в особо опасных коррозионных средах. В остальных случаях при невозможности исполь­зовать кабели в алюминиевых или пластмассовых оболочках их замена на кабели в свинцовых оболочках требует специального обоснования.

В последние годы в сетях зарубежных энергосистем получили ши­рокое распространение кабели с изоляцией из сшитого полиэтилена (российское обозначение СПЭ, английское – XLPE). Кабели средне­го напряжения из сшитого полиэтилена занимают 80–85 % рынка в США и Канаде, 95 % – в Германии и Дании, 100 % – в Японии, Фин­ляндии, Швеции и Франции.

Основные достоинства кабелей со СПЭ-изоляцией:

• изготавливаются на напряжение до 500 кВ;
• срок службы кабелей составляет не менее 30 лет;
• пропускная способность в зависимости от условий прокладки на 15– 30 % выше, чем у кабелей с бумажной или маслонаполненной изоляци­ей, т.к. кабели со СПЭ-изоляцией рассчитаны на длительную работу При температуре жилы 90 «С, а их бумажно-масляные аналоги допуска­ют нагрев до 70 °С;
• отвечают экологическим требованиям;
• прокладка и монтаж меньше зависят от погоды и могут проводить­ся даже при температуре –20 °С;
• значительно дешевле и проще становятся обслуживание и ремонт При механических повреждениях, существенно легче выполняются про­кладка и монтаж соединительных муфт и концевых заделок в полевых условиях.

Для кабелей с нормально пропитанной бумажной изоляцией наибольшая допустимая разность уровней между точками прокладки при­ведена в табл. 3.27. Разность уровней для кабелей с нестекающей про­питкой, пластмассовой и резиновой изоляцией не ограничивается. Максимальная возможная разность уровней в маслонаполненных КЛ низкого давления составляет 20–25 м. Для кабелей высокого давления (в стальных трубах) возможная разность уровней между стопорными муфтами определяется минимально допустимым снижением давления масла в трубопроводе до 1,2 МПа. Нормальное давление масла прини­мается равным (1,5±2%) МПа, максимальное – согласовывается с за­водом-изготовителем.

Максимальные строительные длины силовых кабелей приведены в табл. 3.28. Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом проклад­ки линии. Расчетные данные кабелей с бумажной изоляцией до 35 кВ и маслонаполненных кабелей 110 и 220 кВ с пластмассовой изоляцией приведены в табл. 3.29 и 3.30.

Область применения изделия

Назначение кабеля ВБбШв – передача и распределение электроэнергии к объектам, расположенным на различных расстояниях, при условиях, когда использование неизолированных или незащищенных проводников невозможно из-за повышенной пожарной опасности или вероятности внешнего механического воздействия на них.

Рабочий ресурс и конструкция кабеля допускает его прокладку в траншеях

Бронированные изделия могут применяться в следующих сферах:

• прокладка в земле под слоем грунта;
• устройство энергообеспечения в туннелях или горных выработках;
• проводка по поверхности либо в траншеях;
• монтаж в кабель-каналах, коридорах или на кабельных эстакадах;
• оформление электрических сетей внутри зданий.

Обязательным условием применения изделия является отсутствие растягивающих нагрузок или значительных продольных натяжений. ВБбШв должен пребывать в свободном естественном состоянии. Это обусловлено особенностью поливинилхлоридной изоляции, которая чувствительна к разрывным усилиям и может получить повреждения при их применении.

Классификация

По материалу токопроводящей жилы контрольные кабели подразделяются на произведённые из медной, алюминиевой или алюмомедной проволоки.

Материалом для изоляции может служить резина, поливинилхлоридный пластикат, самозатухающий полиэтилен или полиэтилен низкой плотности, вулканизированый полиэтилен.

По материалу оболочки различают изделия из резины из негорючей резины, из поливинилхлоридного пластиката.

По форме провода могут быть круглые и плоские.

По виду защитного покрова кабели подразделяются на модели с покровом из свинца, алюминия, стальной гофрированной ленты.

По виду броневых и защитных покровов или по области использования различают 4 типа. Первые применяются внутри помещений, в каналах и туннелях, при условии, что изделие не подвергается воздействию значительных растягивающих усилий . Их броня состоит из двух стальных лент, обработанных антикоррозийным покрытием, из одной профилированной ленты или из двух оцинкованных лент.

Вторые используются в помещениях, в каналах, туннелях при полном отсутствии механических воздействий.

Третьи применяются в земле (траншеях), при этом они не должны подвергаться влиянию значительных растягивающих усилий. Их броня состоит из двух стальных лент с защитным покровом снаружи – шлангом из ПВХ-пластиката.

Четвёртые используются для прокладки в каналах и в земле, если они не подвластны воздействию значительных растягивающих усилий. Броня из двух оцинкованных проволок имеет наружный защитный покров или шланг из ПВХ-пластиката.

Конструкция бронированного кабеля

Кабельная продукция со слоем брони по своей конструкции мало чем отличается от аналогичных изделий, не имеющих защитной оболочки. Эти проводники электрической энергии имеют следующие составные части.

1. Токопроводящие жилы — это проводники электричества из металла. Количество этих элементов может быть от одного и выше. По своей форме жилы могут быть круглого, плоского, сегментального, прямоугольного или секторального сечения. Они бывают как в монолитном исполнении, так и состоящие из множества соединенных в одну структуру тонких проволок. Жилы изготавливаются из меди и алюминия, в редких случаях из стали, а для специализированной кабельной продукции из золота, серебра и сверхпроводящих сплавов.
2. Изоляция токоведущих жил — этот слой изолирует каждую токоведущую жилу друг от друга, а также от воздействия внешней среды. Для ее изготовления может быть использован поливинилхлоридный полимер (ПВХ), специальная резина, полиэтилен, пропитанная бумага и другие синтетические материалы. В большинстве марок бронированных кабелей изоляция жил имеет разноцветное исполнение. Это необходимо для упрощения монтажных работ и быстрого определения по цвету назначения каждой отдельной жилы. Весь набор токоведущих жил защищается поясной изоляцией.
3. Внутренние заполнители — герметизируют внутреннее пространство между различными частями кабеля. Обеспечивают дополнительную механическую прочность и жесткость всей конструкции изделия. В качестве материала для изготовления наполнителей используются как синтетические, так и натуральные продукты: специальная кабельная пряжа, пропитанная бумага, полимеры, резина и даже масло. Заполнитель должен обладать высокими диэлектрическими характеристиками и герметизирующими свойствами.
4. Экранирующий слой — это необязательный элемент бронированных кабелей. Устанавливается в тех марках изделий, которые предназначены для работы в условиях сильного внешнего электромагнитного излучения, чтобы уменьшить его влияние на токоведущие жилы. К тому же экраны позволяют снизить интенсивность электрического поля самого бронированного кабеля, что в некоторых случаях является необходимым условием для его эксплуатации. Изготавливают экраны из металлов в защитной оболочке, токопроводящей бумаги и других материалов.
5. Оболочка кабеля с подушкой — это внешний слой изделия, предохраняющий всю внутреннюю часть от воздействия влаги и механических нагрузок. В качестве материала для ее изготовления используются различные материалы: ПВХ, резина и другие полимерные вещества, а в особых случаях внешний слой покрывается свинцовой оболочкой. Подушка необходима для предохранения защитной внешней оболочки от повреждений металлическим бронирующим слоем. Она изготавливается из битума или специальной кабельной пряжи.
6. Броня из стали — это слой, защищающий токоведущие жилы от возможных механических повреждений в процессе монтажа и эксплуатации. Она может быть изготовлена как из двух оцинкованных стальных лент, так и переплетенных стальных проволок, покрытых цинком. Ленточная броня надежней, чем проволочная, но изделие с такой защитой дороже. В зависимости от условий эксплуатации выбирается кабель с той броней, которая оптимально подходит для применения.

К достоинствам бронированной кабельной продукции можно отнести высокую влагостойкость и прочность, долговечность, отличные антикоррозионные свойства и широкий температурный диапазон эксплуатации. Недостатком этих изделий считается низкая гибкость и высокая цена.

Эксплуатация марки кабеля ВБбШв

Кабель типа ВБбШв используют для протяжки в следующих местах:

1. По магистрали, проходящей под землей;
2. По периметру перекрытий зданий;
3. По наружному периметру перекрытий жилых и технических объектов.
4. Распределение кабельной сети в коммуникациях разного характера.

Бренд кабеля ВБбШв, рассчитан на высокий показатель подачи напряжения, на участок, но не более 2 Вольт, при условной чистоте в 60 Гц. При непрерывной подаче тока на участок, используют кабель с усиленными жилами.

Состав кабеля ВБбШв

Согласно с ГОСТ22492, кабель марки ВБбШв имеет округлые жилы отдельного сечения, состоящие из медного сплава (1, 2 класс). Производятся в многопроволочном варианте. Изоляция отдельных жил, находящихся внутри кабеля данной марки, исполнена из ПВХ. Для отделения каждой жилы на производительную функцию, используют тоновое определение:

-Голубой тон обозначает фазу «нуль»; -Зелено-желтый тон обозначает «заземление»; -Многожильная кабельная марка имеет цветовой разброс, в котором к каждой жиле присвоен свой цвет. -В некоторых моделях данной марки имеется разное сечение жил (в двухфазном или трехфазном кабеле). В этом случае, короткая жила это или нулевая фаза, или заземление. -Помимо поливинилхлоридной изоляции используют другие материалы, которые лучше и прочнее ПВХ. -В марках ВБбШв (НГ) и ВБбШв-LS поясную изоляцию используют между жилами, заполняя ее пространство.

Также этот кабель имеет две защиты:

1. Основная защита заключена в первом слое провода, который состоит из стальных лент. Ленты идут наложением друг на друга, закрывая собою зазоры, двойным слоем;
2. Дополнительная защита в виде шланга из ПВХ находится на внешней оболочке кабеля

Модификации кабеля ВБбШв

Силовой кабеля ВБбШв выпускается не только в классическом варианте, но и имеет «собратьев» — это марки кабеля, которые модифицированы дополнениями. Они обозначаются так: • Сочетание букв «УХЛ» обозначает марки кабеля, которые используются в неустойчивой среде (с содержанием грунтовых вод); • Буква «Т» обозначает модификацию кабеля, который можно применять в субтропическом климате. Помимо буквенного обозначения, на модели ставится номер категории. Первая категория относится к моделям, которые можно протягивать по воздуху, ничем не прикрывая, а пятую категорию используют в нестабильных районах, предрасположенных к повышенной влажности. • Температурный режим при протяжке данной марки кабеля варьируется от + 50 градусов Цельсия до — 60 градусов Цельсия; • Максимальная влажность должна быть не более 89 %, при температуре воздуха +35 градусов Цельсия; • Радиус изгиба должен завесить от диаметра кабеля; • Можно протягивать данную марку без предварительного прогрева, если температура воздуха не выше минус 26 градусов Цельсия; • При частоте 60 ГЦ, переменное напряжение составляет до 2,6 Вольт. • Максимальная температура в жилах при нагреве может достигать 260 градусов Цельсия без пагубного воздействия на обшивку кабеля, если он длиться не более 4 секунд. • Срок годности данной модели по показаниям производителя установлен на 6 лет. Однако он может быть продлен до 25 лет, при правильной эксплуатации кабеля. На этом остановимся, потому как вышеприведённых характеристик достаточно для выбора кабеля.

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

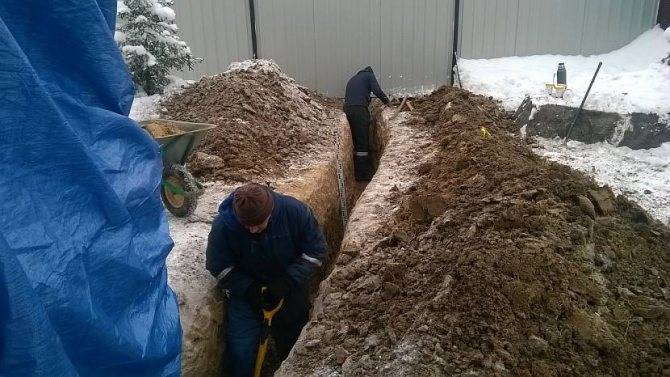

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Правила хранения и транспортировки

Хранить кабель необходимо только в сухом и проветриваемом месте. В помещении не должно быть грызунов или грибка. Разрешается временное хранение изделий в кабельных барабанах на открытом воздухе. При перевозке нельзя скручивать, сгибать или умещать кабель в тесную коробку, это может привести к механическим повреждениям и выходу из строя. Изделие нужно держать подальше от колющих предметов, так как можно легко повредить ПВХ оболочку.

Во время погрузки или разгрузки, а также прокладки, нужно соблюдать технику безопасности. Нельзя в одиночку пытаться переносить кабель, так как он достаточно тяжелый. При прокладке по воздуху нужно подготовить опоры, которые будут защищать изделие от провисания.

Хранение изделий на складе

На складах и в магазинах кабели хранятся в заводской упаковке. Если ее целостность нарушена, то срок эксплуатации уменьшается.

В заключении необходимо отметить, работы по прокладке кабеля необходимо доверять профессиональным мастерам. А покупать продукцию желательно только у проверенных поставщиков с гарантией не меньше 3 лет.

Особенности закладки кабеля в металлические трубы

Для деревянных построек (домов, бань и т. д.) рекомендуется прокладывать защитные трубы из металлических материалов. К таким материалам можно отнести: железо или оцинкованную сталь. Использование оцинкованных изделий более предпочтительно, так как они обладают неплохими показателями устойчивости к коррозийным воздействиям.

Внутренняя проводка в помещениях может быть проложена в металлических гофрированных и гладких трубах

Использовать ДКС трубы рекомендуется для прокладки кабелей в помещениях. Траншейное применение этих труб нежелательно, однако, если такая коммуникация временная, то можно выполнить её в почве и из ДКС трубы. Для стыковки отдельных сегментов трассы используют, как правило, специальные фитинги резьбового типа. Использование таких муфт значительно упрощает монтаж и сокращает время на его проведение.

Кроме этого, стоит запомнить, что уклон трассы производится в сторону распределительного электрощитка. Трубы, а также места стыков труб между собой, необходимо окрасить, чтобы защитить коммуникацию от коррозии. Для работ в помещении такие конструкции не подходят, так как окрашенные трубы плохо сцепляются с залитым в пол бетоном.

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Классификация, маркировка и выбор БСК

Силовой БСК-кабель бронированный производится разных модификаций, о чем можно узнать из маркировки на кабельной продукции. Маркировка представляет собой набор букв, каждая из которых обозначает ту или иную техническую характеристику конкретного БСК-кабеля (например, ВБбШв). В некоторых случаях о каком-то свойстве кабеля говорит не присутствие буквы (сочетания букв) на изделии, а ее отсутствие.

Классификация БСК с обозначениями маркировки:

• По веществу жил: медь (не обозначаются дополнительно) или алюминий (маркируется буквой «А»), которые стоят недорого.
• По типовиду внешней видимой оболочки: из ПВХ-пластиката («В» – обозначение ПВХ-вещества оболочки, «Шв» – ПВХ в виде шланга), полиэтиленовые («П» – внешняя полиэтилен-оболочка, «Шп» – полиэтиленовый шланг).
• По присутствию экранирования: бронекабель с экраном — «Э».
• По жилоизоляционному материалу: ПВХ-пластикат или поливинилхлоридный пластикат (В), сшитый полиэтилен (Пв), полимерные композиции без галогенов (П).

• По противопожарной безопасности:

  • кабель, который прокладывается одиночно и не способствует горению, никак дополнительно не обозначается;
  • такой же кабель, но при прокладке группой – нг(А) или нг (В) в зависимости от подкатегории;
  • то же, но со сниженным уровнем выделения газов и дыма при горении – «нг-LS»;
  • то же, но не выбрасывающий коррозийных продуктов во время тления, горения – «нг-HF»;
  • стойкий к воздействию огня БСК, который не способствует горению в случае групповой прокладки, выделение дыма/газа снижено – «нг-FRLS»;
  • огнестойкий БСК, не выбрасывающий коррозийно активные вещества во время горения либо тления – «нг-FRHF».
• По форме разреза кабеля: плоские (П) или круглые (никак дополнительно не обозначаются).

• По наличию брони. Для бронированных двумя стальными лентами кабелей всегда должна присутствовать буква «Б» в шифре маркировки, при этом дополнительное обозначение:

  • «б» показывает на отсутствие защитной битумной подушки в конструкции БСК-кабеля;
  • «С», «СБл» или «СКл» указывает на наличие свинцовой оболочки, работающей в тандеме с бумажной, пропитанной вязким или нестекающим спецсоставом;
  • «г», показывающее герметизацию водоблокирующими лентами.
• По форме жил: кабель, состоящий из однопроволочных жил, обозначают «о», из многопроволочных – «м», круглыми – «к», секторных либо сегментных – «с».

Прокладка БСК-кабелей в земле обязательно ведётся с учётом следующих нюансов. Для грамотного укладывания бронекабелей в землю нужно:

• сделать заземление;
• укладывать кабель по схеме, которая исключает его пересечения;
• выкопать траншею, имеющую глубину 0,75-1 м;
• использовать песок;
• убрать посторонние предметы и сор из траншеи или залить дно бетоном;
• учитывать десятисантиметровое расстояние между соседними бронекабелями.

Чтобы осуществить прокладку кабеля в суровых условиях (например, в открытом грунте, с перепадами по глубине залегания, при отрицательной температуре), покупайте ПвБбШп-кабель, ПвПг-кабель или ПвП-кабель. В случае, если нужно проложить силовую проводку в водоёме или в наклонном либо вертикальном положении, применяйте ПвБбШп-кабель.

При осуществлении выбора бронекабеля следует учитывать не только его сечение. Обязательно стоит проанализировать такие важные параметры, как химическая активность грунта, его влажность, температура, прилегающие объекты и будущие условия использования.

Правила при прокладке ВБбШв

При прокладке изделия ВБбШв нужно следовать определённым указаниям:

• сечение провода должно быть равным нагрузке на электрическую сеть;
• при проводке группы проводов в одной магистрали, их нужно прокладывать через равное расстояние не меньше 150 мм;
• расстояние от провода до канализационных стоков должно быть не меньше 650 мм;
• расстояние от провода до газовых труб должна быть не менее 1000 мм;
• изделия типа ВБбШв необходимо прокладывать на 600 мм и более в глубину от уровня грунта.

Схема прокладки кабеля типа ВБбШв строится на основе данных о том, в какой местности необходимо провести работы. Если провод будет проходить на удаленном от тротуаров и асфальтов участке, в земле, то тогда не нужны подготовительные мероприятия.

Вам это будет интересно Особенности кабеля КГ

Находящийся в траншее провод засыпается изначально песком, а потом мелкой почвой (слой в 25 см), и опять песком (примерно на 20 см). На земле ставят сигнальную ленту, выполняют присыпку и уплотняют грунт.

Кабельные барабаны для хранения
