Провод СИП: расшифровка, конструкция, виды, технические характеристики

Что такое провод СИП

Чтобы разобраться в предназначении и конструкции кабеля, для начала следует расшифровать маркировку:

  • С – самонесущий;
  • И – изолированный;
  • П – провод.

Данный кабель применяется для прокладки линий электрической передачи по воздуху. Это идеальный вариант, когда монтаж осуществляется по системе «от столба до дома». С другой стороны, проводник нельзя заводить непосредственно в дом или жилые помещения, поскольку изоляция не предназначена для подобной эксплуатации. В результате СИП протягивают до распределительного щитка, являющегося вводным узлом и расположенного на улице. Внутри него размещают электрический счетчик и вводное автоматическое устройство. От щитка в дом прокладывают другие кабели, обычно с медными жилами и хорошей изоляцией. Их диаметр намного меньше, гибкость – выше.

Прилагательное «самонесущий» указывает на то, что для воздушных линий нет необходимости использовать диэлектрический трос, к которому крепятся остальные провода. СИП любой марки характеризуется высокой несущей способностью, которой достаточно для того, чтобы кабель выдерживал собственный вес и дополнительные нагрузки из-за ветра или выпадающих осадков (например, снега, оседающего на ЛЭП).

Производство и продажа

Производителей кабеля немало, и только потребителю решать, какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.

Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.

Выбор сечения и проверка изделия

При выборе провода нужно обращать внимание на показатели его расчетного тока. Чтобы определить параметры необходимого изделия, следует учесть длину участков сети и нагрузку, которая приходится на них

Для этого следует переключить тумблер на положение сектора сопротивлений и щупы черного и красного цветов. В этом случае будет слышен сигнал, свидетельствующий об активном режиме прозвона. Затем щупами нужно коснуться обоих концов СИП.

Если провод не имеет повреждений, мультиметр издаст сигнал, который указывает на то, что заряд дошел от одного конца до другого. Эту манипуляцию следует провести для каждой жилы.

Виды провода

По конструкции различают следующие виды кабеля СИП:

  • СИП 1. Проводниковая продукция этой марки состоит из алюминиевых фазных проводников, изолированных устойчивым к воздействию ультрафиолета полиэтиленом, и неизолированного нулевого провода. Для увеличения прочности (нулевая жила выполняет также и несущую функцию) нулевой провод этой марки имеет стальной сердечник. Если маркировка такого кабеля имеет букву А, значит нулевой проводник имеет изолированную жилу. Область применения провода этой марки – низковольтные линии напряжением до 1000 В.
  • СИП 2. Этот провод или кабель применяется в силовых и осветительных линиях до 1 кВ. Состоит этот провод из 4-х жил, сделанных из алюминия в полиэтиленовой изоляции. Нулевой проводник, выполняющий несущую функцию, усилен стальным сердечником.
  • СИП 3. Поводящие изделия этой марки состоят из одного сталеалюминиевого проводника в изоляции из полиэтилена. Эти изделия применяют для устройства высоковольтных сетей. Номинальное напряжение этих проводов – 10 кВ… 35 кВ.
  • СИП 4. Такой провод состоит из 2-х или 4-х изолированных проводников. Разница между СИП 2 и СИП 4 заключается в конструкции жил. У СИП 4 отсутствует несущая жила. Используется это провод в воздушных линиях до 1000 В силовых и осветительных электросетей.
  • СИП 5. Для ВЛ электропередачи с напряжением 10, 15, 20 кВ и 35 кВ номинальной частотой 50 Гц в атмосфере воздуха, в том числе на побережьях морей, соленых озер и т.д. Конструкция провода состоит из алюминиевых жил, отдельная несущая жила отсутствует.

Таблица отличий проводов СИП 1,2,3,4

Ниже мы приводим таблицу с основными техническими параметрами проводов, из которой легко понять, в чем именно заключаются отличия между марками СИП.

Марка СИП 1 СИП 2 СИП 3 СИП 4 СИП 5
Число жил, проводящих ток, шт 1-4 1-4 1 2-4 2-4
Материал токопроводящей жилы алюминий алюми-ний алюминие-вый сплав алюминий алюминий
Сечение, мм2 16-120 16-120 35-240 16-120 16-120
Несущая нуль-жила алюминие-вый сплав алюми-ниевый сплав нет нет нет
Электронапряжение, кВ 0,38-1 0,38-1 10-35 0,38-1 0,38-1
Материал изолятора термоплас-тичный СПЭ свето-стабили-зирован-ный СПЭ светостаби-лизирован-ный СПЭ термо-пластич-ный СПЭ свето-стабили-зирован-ный СПЭ
Рабочая температура, С -60/+50 -60/+50 -60/+50 -60/+50 -60/+50
Предельный нагрев, С +70 +90 +70 +90 +90
Min радиус изгибания, D (внешний диаметр) 10 10 10 10 10
Период эксплуатации, лет 40 40 40 40 40
Сфера использования — воздушные ЛЭП;

— отводы от ВЛ

— воздуш-ные ЛЭП;

— отводы от ВЛ

воздушные линии передач электротока 10-35 кВ отводы от ЛЭП к частным домам и прочим потребите-лям электро-тока отводы от ЛЭП к частным домам и прочим потреби-телям электро-тока

Для правильного подбора нужного СИП-провода, необходимо четко понимать его электрические характеристики.

В таблице приведены величина допускаемых токовых нагрузок, в зависимости от номинала сечения проводов СИП различных классов.

Еще 2 важных показателя: электросопротивление жил и изоляционного слоя.

Марка СИП-5

Кабель модели СИП-5 незначительно отличается от предыдущего варианта. Визуально провода практически неотличимы даже для специалиста. В конструкцию внесены некоторые изменения, обеспечивающие продление срока службы изделия при критических температурах. Ряд предприятий изготавливает проводку с негорючей изоляцией, пригодную для ввода внутрь здания. Подобные кабели имеют в обозначении приставку НГ.

В таблице приведены характеристики некоторых проводов марки СИП-5.

Характеристика2*164*254*704*120
Допустимая нагрузка, А105130240340
Ток короткого замыкания на время 1 сек., кА1,52,36,911,2
Сопротивление жилы длиной 1 км (при прохождении постоянного тока), Ом1,911,200,4430,253
Диаметр жилы, мм4,86,09,813,0
Внешний диаметр провода, мм16,823,434,643,6
Примерный вес 1 км провода, кг138,1400,5983,11624,4
Усилие, необходимое для обрыва, кН (не менее)5,015,443,073,7
Толщина изоляционного слоя, мм1,21,21,61,7

Конструкция кабеля СИП-5

В конструкции имеются несколько проводов, изготовленных из алюминиевого сплава. Отдельная стальная направляющая отсутствует, ее роль выполняют сами жилы кабеля. Изделие поставляется в широком ассортименте, различается по диаметру проводников. Возможно использование в сетях однофазного и трехфазного тока (соответственно меняется число жил в проводе).

Внутреннее строение кабеля СИП-5

Особенности кабеля СИП-5

Особенностью конструкции является только внешняя изоляция, выполненная из сшитого полиэтилена. Применение такого материала позволило расширить временной диапазон воздействия критических температур на треть.

Используемый материал обладает следующими преимуществами:

  • возможность сохранения характеристик при нагреве до температуры 90-130ºС на срок до 8 часов;
  • кратковременная работоспособность при перегреве до 250ºС;
  • поверхность сохраняет эластичность при низкой температуре окружающей среды;
  • восстановление первоначальной конфигурации после перегиба или перегрева.

Область применения кабеля СИП-5

Изолированный кабель СИП-5 служит для передачи электрического тока с напряжением до 1000 вольт. Из-за широкого температурного диапазона эксплуатации, изделие применяется для выполнения подводок к зданиям, а также для линий уличного освещения. Изготовители рекомендуют использовать кабель в регионах с умеренным и холодным климатом. Вариант провода НГ применяется для разводки внутри жилых и производственных помещений.

Все отличия СИП. Полный справочник

le class=”post-holder single-post”>


СИП – (Самонесущий изолированный провод) – скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

СИП подразделяется на 4 исполнения:
СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с  (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава , вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена .

СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

Что такое провод СИП

Чтобы разобраться в предназначении и конструкции кабеля, для начала следует расшифровать маркировку:

  • С – самонесущий;
  • И – изолированный;
  • П – провод.

Данный кабель применяется для прокладки линий электрической передачи по воздуху. Это идеальный вариант, когда монтаж осуществляется по системе «от столба до дома». С другой стороны, проводник нельзя заводить непосредственно в дом или жилые помещения, поскольку изоляция не предназначена для подобной эксплуатации. В результате СИП протягивают до распределительного щитка, являющегося вводным узлом и расположенного на улице. Внутри него размещают электрический счетчик и вводное автоматическое устройство. От щитка в дом прокладывают другие кабели, обычно с медными жилами и хорошей изоляцией. Их диаметр намного меньше, гибкость – выше.

Прилагательное «самонесущий» указывает на то, что для воздушных линий нет необходимости использовать диэлектрический трос, к которому крепятся остальные провода. СИП любой марки характеризуется высокой несущей способностью, которой достаточно для того, чтобы кабель выдерживал собственный вес и дополнительные нагрузки из-за ветра или выпадающих осадков (например, снега, оседающего на ЛЭП).

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться.
В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию.
Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа

Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением.
Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.


Рис. 6: Пример крепления провода СИП на опоре

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему. Отличия СИП-1А от СИП – 1

Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил

Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

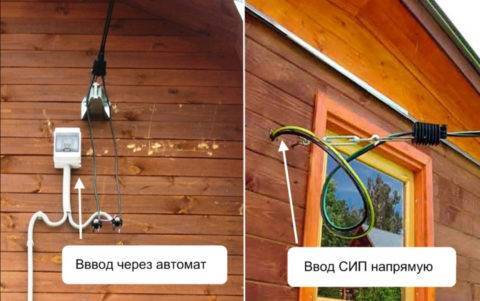

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

  1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
  2. системы с изолированной несущей жилой (СИП-2);
  3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

  • изоляция выполнена из сшитого полиэтилена (светостабилизированного);
  • номинальной сечение жил от 16 до 120 мм²;
  • максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
  • максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
  • номинальный ток составляет от 105 (1х16) до 340 А (3х120);
  • срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Технические характеристики кабелей СИП

Характеристики существующих разновидностей кабелей СИП сведены в общую таблицу, наглядно демонстрирующую разницу.

ХарактеристикаСИП-1СИП-2СИП-3СИП-4СИП-5
Число отдельных токопроводных жил, штот 1 до 4от 1 до 41от 2 до 4от 2 до 4
Диапазон сечений проводников, мм2от 16 до 120от 16 до 240от 16 до 120от 35 до 240от 16 до 120
Материал несущего проводникаалюминиевый сплав со вставкой стального сердечникаалюминиевый сплав со вставкой стального сердечникане применяетсяне применяетсяне применяется
Материал токопроводящих жилалюминиевый сплавалюминиевый сплавалюминиевый сплав со вставкой стального сердечникаалюминиевый сплавалюминиевый сплав
Диапазон напряжений, Вот 400 до 1000от 400 до 1000от 10 тыс. до 35 тыс.от 400 до 1000от 400 до 1000
Марка изолятораполиэтилен термопластичного типасветостабилизированный полиэтиленполиэтилен термопластичного типасветостабилизированный полиэтиленсветостабилизированный полиэтилен
Максимальная эксплуатационная температура (для длительного режима), ºС7090709090

Общими характеристиками для проводов являются:

  • срок эксплуатации по заявлениям монтажных организаций (при соблюдении условий установки и применения) — не менее 40 лет, но производители обещают долговечность 25-30 лет;
  • допустимый радиус изгиба при проведении линии — не менее 10 диаметров кабеля (при нарушении условия возможны изломы изоляции);
  • диапазон рабочих температур мин/макс — от -60 ºС до +50ºС.
