Датчик протечки воды: как выбрать и установить систему “анти-потоп” своими руками

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

• запорные краны, смесители;
• соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
• вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
• места подключения приборов учета (счетчиков воды);
• радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

• клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
• то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
• радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Источники

• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
• https://VashUmnyiDom.ru/bezopasnost/vodozashhita/datchik-protechki-vody-svoimi-rukami.html
• https://ProSmesiteli.ru/datchik-protechki-vody/
• https://datchikidoma.ru/avtomatika-inzhenernyh-sistem/datchiki-utechki-vody-svoimi-rukam
• https://homius.ru/datchik-protechki-vody-svoimi-rukami.html
• https://HouseDiz.ru/kak-svoimi-rukami-sdelat-datchik-protechki-vody-dlya-doma/

ТОП-5 лучших датчиков протечки воды

Представляем лучшие бренды датчиков протечки воды:

• Aqara Water Immersing Sensor;
• Gidrolock WSР3 ;
• DIGMA DiSense W1;
• Нептун SW 005;
• Xiaomi Aqara Flooding Sensor.

Больше информации о лучших “антипротечках” представлено ниже.

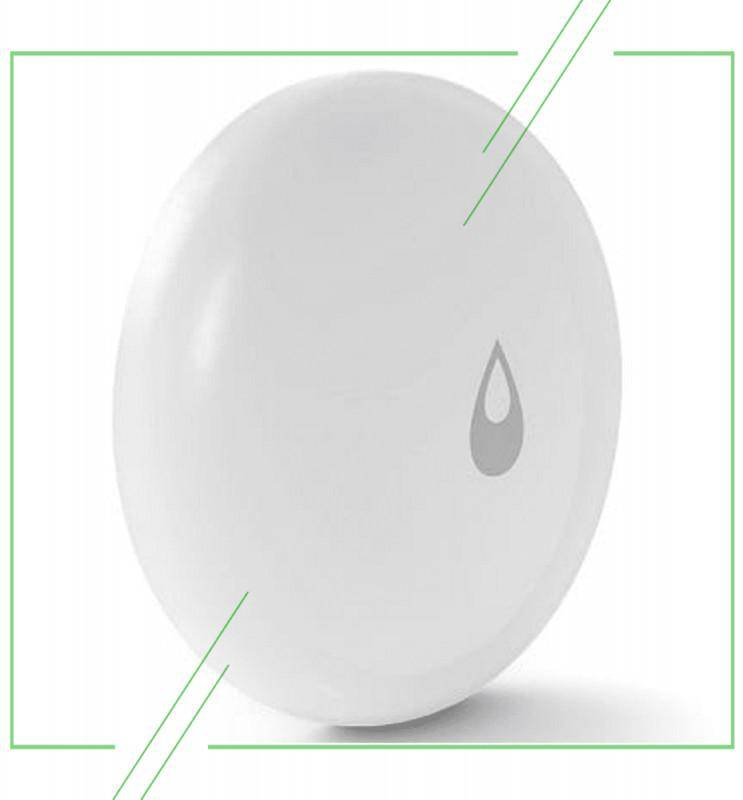

Aqara Water Immersing Sensor

Прибор оповестит пользователей сиреной и звуковым сигналом о возникновении угрозы затопления. Датчик предназначен к установке дома или на складах. Устройство оснащено сиреной, звуковым сигналом, оповещением на смартфон, автоматическим отключением электромагнитного клапана на водопроводе, защитой от ультрафиолетового излучения. Малые размеры прибора делают его привлекательным в повседневной жизни.

Тип соединения устройств	беспроводное
Протокол связи	ZigBee
Экосистема	Xiaomi Mi Home
Тип сигнализатора	вода

Ценник: 800-1 800 р.

Плюсы

• быстрый отклик;
• надежный.

Минусы

неудобное крепление.

датчик протечки воды Aqara Water Immersing Sensor

Gidrolock WSР3

0%

28

Прибор применяется для обнаружения протечек воды в системах водоснабжения, отопления, канализации и кондиционирования. Его устанавливают в местах вероятного возникновения воды. Электроды датчика имеют специальное антикоррозийное покрытие.

Длина кабеля	3 м
Ток потребления датчика WSP	0 мА
Температурный диапазон эксплуатации	от -30 до + 60 °С
Производитель	Россия

Ценник: 500-600 р.

Плюсы

• надежный;
• прочный;
• компактный.

Минусы

пачкается.

датчик протечки воды Gidrolock WSР3

DIGMA DiSense W1

Датчик контроля за водой устанавливается в наиболее вероятных местах протечек: около ванн, стиральных машин, душевых кабин, раковин, труб, радиаторов отопления и др. С таким прибором вы можете быть спокойны, что вашему дому не грозит потоп. Он оповестит вас о случившемся даже вдалеке от дома.

Тип	модуль управления
Страна	Китай
Назначение	управление бытовыми приборами
Поддерживаемые протоколы и ПО	Wi-Fi

Ценник: 1 100-2 100 р.

Плюсы

• прост в монтаже и установке;
• дистанционная работа;
• контроль на расстоянии;
• прочный корпус.

Минусы

маркий.

датчик протечки воды DIGMA DiSense W1

Нептун SW 005

Датчик фиксирует протечки воды и передает аварийный сигнал на модуль управления Neptun. Срабатывание происходит за счет попадания воды на пластины. Вода вызывает резкое падение сопротивления между пластинами. Рекомендуется устанавливать прибор на полу в в санузлах, на кухне, под раковинами, унитазом и пр.

Размещение происходит контактными пластинами вниз. Точечные выступы на корпусе датчика мешают соприкосновению пластин с полом. Таким образом, невозможно ложное срабатывание. Для долгого срока службы рекомендуется один раз в месяц проверять работоспособность прибора.

Материал корпуса	пластик
Напряжение	12 В
Максимальное удаление датчика от контроллера	500 м
Длина провода	2 м

Ценник: 700-900 р.

Плюсы

• понятная инструкция работы;
• надежный;
• прочный материал.

Минусы

частая проверка работоспособности.

датчик протечки воды Нептун SW 005

Xiaomi Aqara Flooding Sensor

Устройство определяет приток и отток воды. После фиксации утечки воды или погружения под воду в режиме реального времени через мобильное приложение датчик оповестит пользователя. Прибор возможно синхронизировать с другими умными устройствами шлюзом.

Рабочая влажность	0-100% RH
Рабочая температура	от -10 до 55°C
Инструкция на русском	есть
Приложение на смартфоне	есть

Ценник: 800-1 800 р.

Плюсы

• высокотехнологичное устройство;
• работа на расстоянии.

Минусы

крупное.

датчик протечки воды Xiaomi Aqara Flooding Sensor

Датчик протечки воды на транзисторе 2N5551

Это наиболее простая, но вполне надежная схема, которую может собрать даже начинающий радиолюбитель.

Состав деталей

Кроме датчика влажности для работы электрической схемы потребуется:

• биполярный NPN транзистор 2N5551 или один из его аналогов: ВС517, ВС618, ВС 879, 2SD1207, 2SD1853, 2SD2088;
• светодиод VD1;
• элемент питания на 3 вольта, например, плоская литиевая батарейка;
• трехвольтовый пьезоизлучатель;
• соединительные провода.

Все эти детали помещаются в небольшую пластиковую коробочку, служащую корпусом и соединяются пайкой обычным паяльником навесным монтажом.

Принцип работы электрической схемы

Алгоритм срабатывания датчика протечки довольно прост. В сухом положении контактных площадок транзистор VT1 закрыт и через его полупроводниковый переход коллектор-эмиттер ток не проходит.

При появлении воды в датчике влажности между электродами возникает замыкание, положительный потенциал элемента питания поступает на базу транзистора и открывает переход от коллектора к эмиттеру.

Через пьезоизлучатель и параллельно подключенный светодиод начинает протекать ток. Включается звуковой и световой сигнал, оповещающие жильцов о повышенной влажности.

Сборку и работу подобной схемы на базе транзистора BC517 можно посмотреть в коротком видеоролике владельца “Руки из плеч”.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Классификация систем защиты

Комплекты защиты от потопа не новое явление и их достаточно много. При всей схожести принципа реагирования на прорыв воды, у этих систем есть ряд отличий.

Основные признаки классификации комплектов «антипротечка»:

• сколько отсекающих кранов поставляются в наборе;
• какие способы извещения;
• как обмениваются информацией между собой датчики и блок управления.

Количество отсекающих кранов

Так, например, у наборов NEPTUN BUGATTI PROW и GIDROLOCK в комплекте по 2 перекрывающих шаровых крана

А у комплекта фирмы Аквасторож — «Классика» — лишь один кран.

Логично предположить, что кранов должно быть столько, сколько стояков для подвода воды в квартире. Но общее количество кранов может быть, и увеличено, в зависимости от характера помещения и от выбранной системы антипротечек.

По способу сигнализации

Способы извещения о протечке тоже могут различаться:

• просто высвечивается индикация на световом табло контроллера;
• та-же индикация, но сопровождается подачей громких шумовых сигналов;
• комплекс из шумовой сигнализации + световой индикации + отправка СМС сообщения.

Понятно, что пересылка SMS-сообщений возможна, если у системы есть GSM-передатчик. А это очень удобно, если авария произошла в момент, когда хозяев нет дома. Или SMS-сообщение параллельно отправляется на телефонный номер аварийной службы или управляющей компании.

Если систему подключить к Интернету, то появляется возможность групповой рассылки извещений через GPRS-соединение.

По методу обмена информацией

В случае протечки датчики передают сигнал на контроллер. Способов передачи сигнала два — проводной или беспроводной (по радиоканалу).

В проводном варианте датчик находится под постоянным напряжением в 5 Вольт. В нормальном состоянии из-за огромного сопротивления между двумя контактами ток по цепи «датчик-контроллер» не проходит. При попадании влаги цепь замыкается и на контроллер приходит электрический сигнал.

Чтобы не пропустить ложные срабатывания, а это возможно в таких влажных помещениях как ванная комната, контроллер регулируется на минимальный порог проходящего тока. При превышении заданного предела и произойдет срабатывание системы «антипотоп».

В беспроводных схемах такой порог срабатывания  уже задан в самом датчике. Специальная микросхема непрерывно наблюдает за состоянием сопротивления между двумя контактами и, в случае тревоги, отправляет радиосигнал на приёмное устройство в контроллере. Понятно, что оба эти элемента системы работают на одной радиочастоте.

Но есть одна проблема.

Беспроводной небольшой датчик протечки воды может работать на больших расстояниях (до 200 метров). Но в разных системах от разных фирм используется свой принцип модуляции радиосигнала. По этой причине датчик контроля беспроводного типа из набора одной системы (например, GIDROLOCK) нельзя заменить аналогичным датчиком из другого набора (допустим, NEPTUN BUGATTI PROW).

Но лучшие производители таких систем сигнализации уже заранее дополняют комплект как проводными, так и беспроводными датчиками. Если каких-то датчиков будет не хватать, их всегда можно докупить.

Проводные датчики внезапной утечки воды более привлекательны из-за своей простоты и надежности. Но проводная система может нарушить дизайн помещения, поэтому возникает необходимость в скрытой проводке кабельных линий. Кроме того не всегда есть возможность чтобы подключался именно проводной датчик.

Сравнение существующих систем

Чтобы сделать правильный выбор, стоит рассмотреть и сравнить комплексы по следующим параметрам:

• безопасность;
• надежность;
• удобство системы;
• гарантия.

Для сравнения и выбора, что лучше: аквасторож или нептун, или гидролок, представим характеристики в виде таблицы.

Название системы	Безопасность комплекса	Надежность	Удобство системы	Гарантия производителя
Нептун	Продукты Нептун не являются безопасными для человека, поскольку напряжение питания составляет 220В. Даже версия с источником в 12В является небезопасной для людей с кардиостимуляторами.	При аварии для срабатывания крана потребуется 21 секунда. Батарейки, которые требуются для работы некоторых моделей комплекса, можно купить в любом магазине. Кроме основного, присутствует бесперебойный источник питания. Программа контроллера проходит самоочистку раз в месяц.	Комплектность системы – 2 датчика: этого недостаточно для организации полномерной защиты от протечки. Стандартная длина провода к крану – 1 м.	Срок гарантии равен 3 годам.
Гидролок	Напряжение, необходимое для системы, составляет 12В.	Медленная скорость срабатывания автоматического перекрытия воды при протечке. Она равна 30 секундам. Краны выполнены из нержавеющей стали. Благодаря системе самоочистки краны не закисают и служат длительный срок.	В комплекте поставляется 3 датчика – этого не хватит для организации защиты квартиры. Можно подключить большое количество дополнительных датчиков.	Гарантийный срок составляет 3 года
Аквасторож	Имеет напряжение 5В. Это абсолютно не вредит человеку.	Скорость срабатывания комплекса составляет 3 секунды.	В комплекте 4 датчика. Проводные варианты легко можно превратить в беспроводные.	Гарантия составляет 4 года. На проводные датчики она вообще пожизненная.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

• Размечаем участки установки датчиков, кранов и контроллера.
• Согласно схеме соединения прокладываем монтажные провода.
• Врезаем шаровые краны.
• Устанавливаем датчики.
• Монтируем контроллер.
• Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

• Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
• Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

Готовим отверстие в стене под монтаж коробки контроллера. Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана. Устанавливаем на подготовленное в стене место монтажную коробку. Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами. Собираем прибор

Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать

Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Область применения устройств контроля над протечками жидкостей

В быту датчики протечки устанавливают в комнатах, где присутствует вода. Это ванные комнаты, туалет и кухня. Протечки возможны и в системах отопления, поэтому их монтируют совместно с нагревательными приборами.

Что же характеризует работу контрольных приборов?

1. Приборы контроля над состоянием гидросистем в квартире потребляют совсем немного энергии в «спящем» режиме. На практике это энергопотребление не превышает значение 1-3 Вт.
2. В момент возникновения чрезвычайной ситуации исполнительные механизмы потребляют от 10-12 до 25-30 Вт. Это повышение потребления энергии длится в течение всего нескольких секунд, необходимых для того, чтобы перекрыть подачу воды или теплоносителя в системе отопления.
3. На промышленных производствах используют аналогичные приборы, электронный датчик уровня воды даст сигнал о резком изменении показателей.
4. Своевременно сработает защита, которая предотвратит аварию или иное вредное воздействие на станки и обслуживающий персонал.
5. Не только в производственных цехах работают приборы контроля над уровнем воды. В водохранилищах используются устройства, которые предупредят о возникающих проблемах – снижении или повышении уровня.

Своевременное оповещение и прекращение подачи воды или наоборот сброс через сливные устройства поможет предотвратить трагедию.

Правила проведения монтажа системы против потопа

Основное преимущество любой современной системы защиты от протечек состоит в простоте сборки и быстроте проведения монтажных работ. Приобретая систему предупреждения потопа, вы получаете своего рода конструктор, отдельные части которого соединяются при помощи специальных разъемов.

Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов (+)

Работы по монтажу системы следует начать с составления подробной схемы, на которой будет четко указано место размещения каждой из составных частей. После разработки плана необходимо проверить длину проводов и определить достаточно ли ее для подключения датчиков и кранов к блоку управления.

Монтажные работы проводят в следующем порядке:

1. Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков.
2. Прокладка и соединение монтажных проводов.
3. Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам.
4. Монтаж датчиков протечки.
5. Установка блока управления (контроллера).
6. Подключение и проверка.

Одним из наиболее сложных моментов установки защиты от протечек является врезка шаровых кранов. Ошибка при врезке кранов может свести на нет все усилия.

Галерея изображений

Внешнее расположение
. Датчики укладывают непосредственно на пол контактами вниз. Корпус датчика можно зафиксировать с помощью строительного клея или двустороннего скотча.

Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.

При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики.

В этом случае не придется переживать об эстетической стороне вопроса, не нужно штробить стены и пол или маскировать провода в плинтус. Беспроводной датчик легко монтируется на любую поверхность, так как оснащен крепежом.

Правила монтажа контроллера

Контроллер должен располагаться в удобном для обслуживания месте. Лучше всего размещать контроллер поблизости запорных вентилей, его можно закрепить на стене с помощью кронштейнов или спрятать в нишу.

Учтите, что питание блока управления обеспечивает силовой шкаф, поэтому к контроллеру должны быть подведены фаза и ноль.

Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

После закрепления контроллера можно выполнить его подсоединение к электросети и произвести подключение электроуправляемых клапанов.

Подсоединение проводов выполняют через специальные клеммные разъемы, пронумерованные и подписанные для удобства монтажа. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Остается подключить в соответствующие разъемы датчики утечки воды и сборку системы можно считать завершенной. Если стандартной длины провода будет недостаточно, то надо выполнить их удлинение. Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на 100 м.

Проверка работы системы

После нажатия кнопки включения контроллер проведет диагностику и подтвердит готовность к работе зеленой лампочкой индикатора. Перед тем, как доверить безопасность своего дома системе, не лишним будет провести ее диагностику.

Для этого достаточно пластины одного из датчиков смочить водой. Если система работает правильно, то вы услышите звуковой сигнал, лампочка индикатора станет гореть или мигать красным светом, а электрические клапаны перекроют подачу воды.

После попадания воды на контакты датчика контролер подает шумовой и звуковой сигнал, одновременно с этим в считанные секунды перекрывая электромагнитные клапаны

Для разблокировки системы датчик следует насухо протереть и установить на место. Питание контроллера нужно отключить и включить заново. После проведения самодиагностики система контроля за протечкой воды снова готова к работе.

Сравнительная таблица моделей

В целях сравнения представленных моделей рекомендуем изучить сравнительную таблицу в статье ниже.

Модель	Рабочее напряжение (В)	Тип соединения	Индикация	Уровень звука сигнала (дБ)	Цена (руб)
СИРЕНА AL-150	9	беспроводной	акустический	90	от 460 до 476
Aqara Water Leak Sensor	3	беспроводной	отсутствует	отсутствует	от 1000 до 1930
DIGMA DiSense W1	1	беспроводной	отсутствует	отсутствует	от 1370 до 2075
Neptun SW005	0.05	проводной	отсутствует	отсутствует	от 650 до 988
AJAX LeaksProtect	3	беспроводной	акустический	от 85 до 11	от 2800 до 3000
Neptun SW007	12	проводной	акустический	80	от 660 до 940
HIPER IoT W1	3	беспроводной	нет	отсутствует	от 1550 до 1990
Даджет KIT-MT8082	9	беспроводной	акустический	85	от 590 до 700
