Сборка простой тарельчатой модели
Самым простым в реализации проектом является изготовление тарельчатой модели дефлектора. Такой колпак для дымохода запросто можно сделать своими руками. Ее геометрические параметры зависят от диаметра трубы:
Галерея изображений
Фото из
Конструкция дефлектора для круглой трубы
Диаметр хомута для крепления дефлектора
Размер колпака для дымовой трубы
Расстояние между зонтом и крепежным хомутом
Для того чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести корректировки в конструкцию. Картонные заготовки заодно послужат своеобразными выкройками при раскрое элементов будущего дефлектора:
Галерея изображений
Фото из
Изготовление выкройки дефлектора на дымоход
Сборка металлического зонта для дымохода
Устройство дистанционных стоек
Крепление фиксирующего хомута дефлектора
Что такое дефлектор?
Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.
Чтобы усилить тягу путем оптимизации воздушных потоков используют стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.
Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%
Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.
Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.
По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:
Галерея изображений
Фото из
Традиционный дефлектор в виде зонта
Н-образные дефлекторные устройства
Дефлектор-флюгер с эффектом паруса
Модель с применением искрогасителя
Дефлекторы-флюгеры для дымоходов
Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.
Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.
При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами
Затягивать болты следует с большой осторожностью т.к. можно повредить трубу
Монтаж завершают проверкой вертикальности и вращения корпуса
Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.
Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.
Что такое дефлектор
Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.
Чтобы усилить тягу путем оптимизации воздушных потоков используют дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.
Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%
Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.
Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.
Конструктивное исполнение дефлектора
Дефлектор предотвращает попадание прямого воздушного потока в дымоход. В стандартном исполнении он состоит из 3 частей:
- Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
- Нижнего стакана из металла, керамики или асбоцемента.
- Колпака в виде конусообразного зонтика.
Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный. Работает прибор по простому принципу:
- Стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход.
- За счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.
Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.
Конструктивно дефлектор состоит из диффузора (2) с обрамлением (3), установленного на трубу (1). Эти элементы расположены в обечайке (4). Над диффузором находится зонт (5) с теплоизоляцией (6) и экраном (7)
Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.
Изготовление своими силами
Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.
Для изготовления понадобится обычный слесарный инструмент:
- молоток, киянка;
- ножницы по металлу;
- дрель электрическая;
- тиски;
- приспособления для разметки – чертилка, рулетка, карандаш.

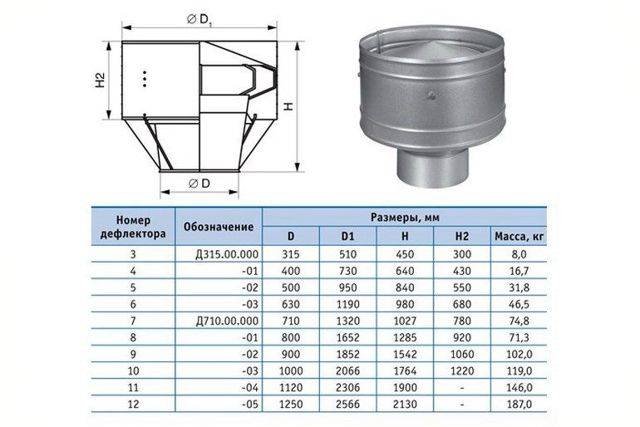

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.
Выкройка и чертеж зонта под колпак диаметром 100 мм Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.
Раскрой нижнего стакана — расширяющегося диффузора
Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.
Для чего нужен дефлектор? Функциональные особенности
Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.
Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.
Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.
Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.
Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:
- Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
- Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
- Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.
В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.
Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.
Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.
Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.
Модификации дефлектора-зонта на дымовую и вентиляционную трубу
3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.
Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.
Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб
А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео
Применение дефлекторов для печных и каминных труб
Имея мизерный опыт строительства печей возникла масса вопросов по реализации следующих печей для нового домика. Во-первых, стало интересно, что лучше использование колпаков или каналов. Во-вторых, если домик миниатюрный, то высоты трубы может не хватить для получения полноценной тяги. С первым ыопросом я так до конца и не разобрался, так как существуют апологеты как той так и другой технологии. Сегодня я хочу для себя разобрать повышения эффективности дымовой трубы, при отсутствии необходимой тяги из-за короткой трубы.
В идеале, для создания хорошей тяги, нужно сделать высоту вытяжного тракта не менее пяти метров. Начало отсчёта от колосниковой решётки и завершается отсчёт крайней точкой трубы.
Самое первое, что можно придумать для улучшения тяги — это предварительный разогрев трубы. Для этих целей используется летний ход на отопительно-варочных печах. На отопительных печах не всегда предусмотрен предварительный разогрев печи после длительного простоя. Конечно, приехав на дачный участок в домик площадью 16-20 м², можно потерпеть пока печурка подымит несколько минут и после прогрева трубы закрыться и начать накапливать тепло. Но всё это ухудшает вчпечатление от маленького уютного домика. По этому необходимо предусмотреть иной метод для повышения качества тяги.
На рынке существуют пассивные и активные дефлекторы. Активные дефлекторы предусматривают наличие вентиляторных систем, устанавливаемых в тракт печной трубы. Пассивные дефлекторы перенаправляют ветер таким образом, чтобы он создавал дополнительную тягу.
Активные дефлекторы для печной трубы не подходят по серии причин. Во-первых, необходимо подводить питание. Мало ли вдруг в рассматриваемом нами месте проблема с электроснабжением, раз для отопления миниатюрного домика была выбрана дровяная печь. Во-вторых, температура газов в трубе может достигать сотни и более градусов. Конечно, при использовании эффективной печи на выходе будет меньше ста градусов, но всё-равно температура будет одним из негативных факторов. В-третьих, дым содержит большое количество твёрдых частиц пыли, сажи и влаги. Эта сажа будет активно накапливаться на лопастях вентиляторной системы. Значит использовать активную систему не желательно. Она больше подойдёт для какого-нибудь промышленного котла работающего на газе, но никак не для дровяной печи которую могут топить сырой древесиной.
Пассивные дефлекторы так же можно разделить на дефлекторы с движущимися частями и на статические. Дефлекторы с подвижными частями так же нежелательны из-за перечисленных факторов для активных дефлекторов.
Остаются пассивные дефлекторы без движущихся частей. При их загрязнеии достаточно будет просто протереть тряпочкой или соскоблить налипший мусор. Эффект подобных дефлекторов основан на том, что боковой ветер (один ламинарный потом) разбивается дефлектором на несколько турбулентных потоков. Часть этих потоков меняет направление и устремляются параллельно выходу горячих газов из трубы. Этот эффект можно рассмотреть на примере дефлектора Волпера.
Подобных конструкций существует превеликое множество. Но в быту получило распространение всего несколько конструкций.
- Astato,
- конструкция Григоровича
- Н-образный,
- ЦАГИ,
- Вольперта.
Сборка простой тарельчатой модели
Самым простым в реализации проектом является изготовление тарельчатой модели дефлектора. Такой колпак для дымохода запросто можно сделать своими руками. Ее геометрические параметры зависят от диаметра трубы:
Галерея изображений
Фото из
Конструкция дефлектора для круглой трубы
Диаметр хомута для крепления дефлектора
Размер колпака для дымовой трубы
Расстояние между зонтом и крепежным хомутом
Для того чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести корректировки в конструкцию. Картонные заготовки заодно послужат своеобразными выкройками при раскрое элементов будущего дефлектора:
Галерея изображений
Фото из
Изготовление выкройки дефлектора на дымоход
Сборка металлического зонта для дымохода
Устройство дистанционных стоек
Крепление фиксирующего хомута дефлектора
Предназначение
Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.
Дефлектор цаги
Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.
Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.
Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.
Монтаж колпака
Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.
В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.
Порядок действий
На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак
Крепление производится при помощи заклепок
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки. Рекомендуется брать алюминиевые, так как с ними легче работать
Рекомендуется брать алюминиевые, так как с ними легче работать.
D – диаметр трубы, мм
H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм
W – диаметр дымника, мм
D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.
Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха
Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон
Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон
На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.
Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.
Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.
Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.
После того как этот элемент будет готов, его можно закрепить на трубе
Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях
Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами
Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления
Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.
Как установить
Немаловажным моментом является то, насколько качественно установлен данный элемент на дымоход.
Для самостоятельной установки потребуется проделать следующие манипуляции:
- Изначально в юбке элемента просверливают необходимое количество отверстий, которое зависит от размеров устройства.
- Далее просверливают параллельные точки в дымоходной трубе и в каждое из них вставляют по саморезу.
- После этого крепят саму флюгарку при помощи шурповерта.
Процесс прикрепления дымника весьма прост, но очень важно убедиться в том, что элемент закреплен надежно и сильный порыв ветра его не сорвет с крыши. Этим нельзя пренебрегать, ведь флюгарка имеет достаточно большой вес и в случае ее открепления от дымохода, может принести ущерб как кровельному покрытию, так и всему, на что она упадет
Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции
Также кожух защищает стенки трубы от различных внешних воздействий
Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции. Также кожух защищает стенки трубы от различных внешних воздействий.
Как ставить дефлектор
Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.
Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе
Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:
- В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
- Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
- На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
- Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
- На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.
Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.
Как рассчитать статический дефлектор?
При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.
На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15
Для стандартного устройства параметры можно подобрать по таблице:
| Внутренний диаметр трубы (см) | Высота дефлектора (см) | Диаметр диффузора (см) |
| 12 | 14,4 | 24 |
| 14 | 16,8 | 28 |
| 20 | 24 | 40 |
| 40 | 48 | 80 |
| 50 | 60 | 100 |
Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете.
При изготовлении дефлектора с индивидуальными параметрами для определения размеров используют и эти специальные формулы: • Dдиффузора = 1.2 х dвн. трубы; • H = 1,6 x dвн. трубы; • Ширина крышки = 1,7 x dвн. трубы.

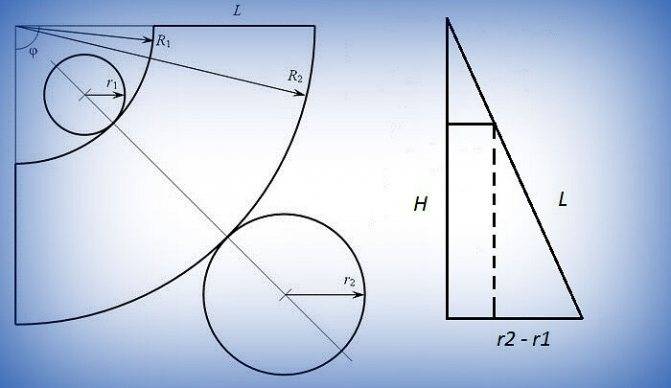

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:
R = √(D/2)² + H²
Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.
Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:
L/360⁰ = Lm/Х
По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.
Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.
Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:
(D – Dm)/ 2H = D/2Hp
Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.
При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой
Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.
- Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
- Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
- Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
- Угол сектора: 360/2 х 400/980.6 = 73.4⁰.
Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.
А подробнее о том, как самостоятельно соорудить дефлектор на дымоход, читайте далее.
Дефлекторы-флюгеры для дымоходов
Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.
Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.
При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами
Затягивать болты следует с большой осторожностью т.к. можно повредить трубу
Монтаж завершают проверкой вертикальности и вращения корпуса
Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.
Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.
Газовый котёл задувает ветром что делать
Зачастую причиной остановки работы газового котла отопления становится задувание ветра. Его отключение зимой — очень неприятная неожиданность для хозяев. Это может привести не только к резкому уменьшению температуры внутри дома, но и повреждению всей системы отопления. Давайте разбираться с проблемой.
Если у вас неожиданно отключился газовый котёл, не паникуйте и для начал исключите такую возможную причину, как резкое снижение давления газа в трубопроводе. Для этого можно просто включить газовую печку и посмотреть на пламя, его размеры, проверить, насколько быстро закипит вода. Низкое давление газа на варочной поверхности вы заметите сразу. В таком случае ваш котёл точно не виноват, звоните газовщикам и выясняйте причины проблемы. Скорее всего, она не только у вас, но и у всех соседей.
Кроме того, проверьте и исключите вероятность утечки газа — с помощью мыльного раствора, который наносится губкой или пульверизатором на места соединений труб и деталей. Нет запаха и пузырей — значит дело не в утечке.
Впрочем, зачастую причина отключения газового котла очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадая в дымоход, вызывают обратную тягу, срабатывает клапан, автоматически пламя в котле гаснет.
Задуматься над предотвращением риска задувания котла следует ещё на этапе установки дымохода. Очень желательно учитывать розу ветров в вашем регионе. Некорректно расположенный относительно зоны ветрового подпора дымоход существенно увеличивает риск задувания горелки котла. Неправильная конфигурация дымоходной трубы тоже может стать причиной этой проблемы.
Хорошо справляется с проблемой задувания котла дефлектор, установленный на оголовок дымоходной трубы. Это достаточно простая конструкция, которая усиливает тягу в дымоходе, защищает его от осадков и задувания. Обязательно задумайтесь об установке дефлектора или сразу приобретите конструкцию с таким устройством.
Важно! Действия с газовым оборудованием требуют согласования с соответствующей службой. Поэтому перед установкой дефлектора или флюгарки проконсультируйтесь с газовщиками
Причиной задувания газового котла также может стать прогорание металлической трубы дымохода
В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком
Причиной задувания газового котла также может стать прогорание металлической трубы дымохода. В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком.
Ещё две возможных причины задувания газового котла:
Образование наледи на дымоходе. Такое часто случается с коаксиальными конструкциями при морозе -10..-15 °C. Горячий пар выходит из дымохода, постепенно охлаждается, превращается в капельки воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он останавливает работу. Если возникла такая проблема, не спешите сбивать ледяной нарост — можно повредить сам дымоход. Лучше всего снять оголовок, верхнюю часть трубы и занести в тёплое помещение, чтобы лёд растаял естественным путём. Перед тем, как снимать и чистить трубу, подачу газа необходимо перекрыть! Помогает избежать появления наледи дополнительное утепление дымохода;
Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.
Помогают справиться с задуванием котла манипуляции с трубой — диаметр её выхода можно уменьшить или увеличить длину. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть выше конька крыши на 50 см.
При этом слишком большая длина дымохода может стать причиной избыточной, сильной тяги, которая будет буквально отрывать пламя от горелки котла.
Настоятельно советуем вам в случае появления проблем в работе газового котла вызвать специалистов! Только они смогут точно определить причину отключения устройства и устранить её.
