Дроссель
По поводу качества дросселей и почему они выходят из строя в новых светильниках.
Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.
Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.
Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.
Принцип работы газоразрядной лампы
При проверке производительности лампы нужно соблюдать некоторые рекомендации:
- Не спешите вставлять новую модель на место испортившейся, нужно убедиться, что дроссель не замкнут, в противном случае могут сгореть сразу несколько деталей.
- Используйте при установке сначала диод с целыми спиралями, но не рабочую, в которой ранее мигал либо светился газ. Если спирали останутся в порядке, то можно устанавливать и вкручивать новую модель, если же сгорят, то стоит изменять сам дроссель.
- Если нужен дополнительный ремонт, то начинать нужно со стартера, который выходит из строя чаще других составных конструкции лампы.
- Что нужно помнить? Нужно знать, что проверить и стартер, и дроссель индивидуально без использования специализированных устройств – почти нереально.
Чем отличаются светодиодные светильники?
- Высокий показатель экономии энергии и электричества.
- Экологически чистые составляющие, не нуждаются в особой утилизации либо уходе.
- Срок эксплуатации при непрерывной работе равен 40–60 тысяч часов.
- Поток света нормализован во всём диапазоне питающегося напряжения от 170 до 264В, при этом показателей освещённости не меняется.
- Быстрое разогревание и включение.
- Не имеет в составе ртути.
- Нет пусковых токов.
- Хорошая цветопередача.
- Есть возможность самостоятельно регулировать мощность.
Газоразрядные лампы
Виды газоразрядных ламп.
По давлению различают:
- ГРЛ низкого давления
- ГРЛ высокого давления
Газоразрядные лампы низкого давления.
Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.
Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.
Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

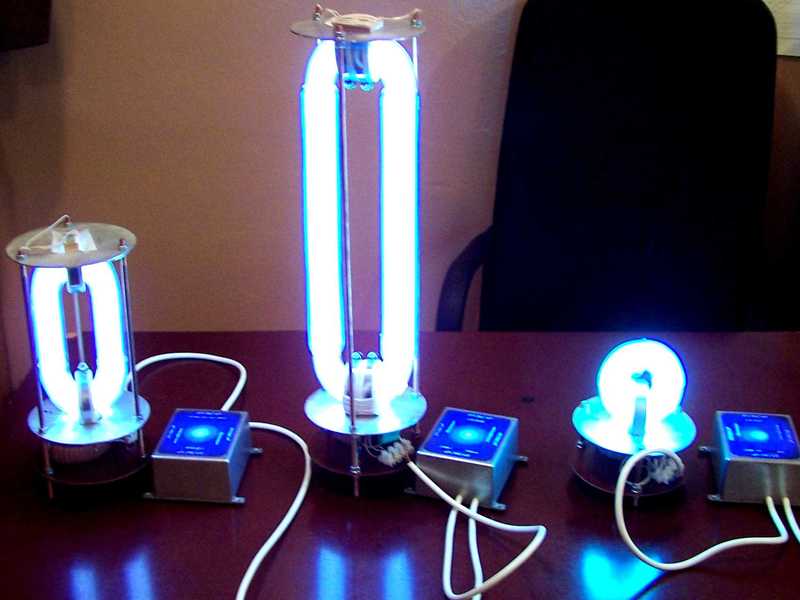

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.
Газоразрядные лампы высокого давления.
Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.
Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.
Внешний вид лампы ДРЛ
- Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
- Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
- Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.
Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.
Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.
Принцип работы дросселя для ламп дневного света
Дроссель — это необходимый элемент в цепи. Он накапливает напряжение с помощью витков, которые создают магнитное поле. Далее при воздействии на дроссельный элемент постепенно происходит увеличение тока, а при смене полярности ток начинает убывать. Таким образом стабилизируется напряжение, так как резко изменить уровень тока в ограничителе нельзя. Такое постепенное нарастание и спад происходят из-за магнитного поля обмотки.
Неправильно установленный дроссель может перегреваться. Зачастую нагревается именно обмотка, так как она является наиболее теплоемким элементом. Затем нагретая обмотка начинает плавить другие элементы ограничителя, к примеру, изоляционную прокладку.
Важно! Даже маленький ограничитель на 7 витков в процессе замыкания может стать пожароопасным
Но особо осторожно нужно относиться к мощным моделям с 78 витками и более
Подключенный дроссель
Процесс перегрева заметен сразу:
- запах прожженной пластмассы в комнате;
- небольшой дым из дросселя.
Неисправный ограничитель может сильно греться и привести к взрыву комнатной лампочки, которая разлетится на множество осколков. При малейших признаках перегрева следует устранить неисправный элемент и поставить на его место новый, и желательно, чтобы это сделал опытный электрик.
Дроссель
По поводу качества дросселей и почему они выходят из строя в новых светильниках.
Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.
Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.
Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

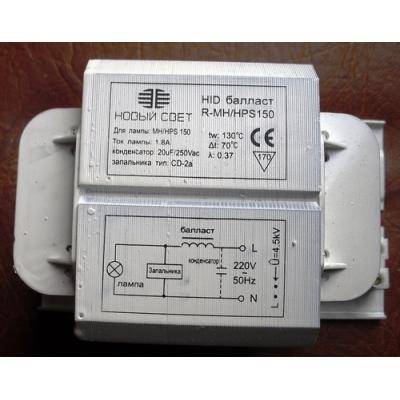

Схема эта зачастую изображена непосредственно на корпусе.

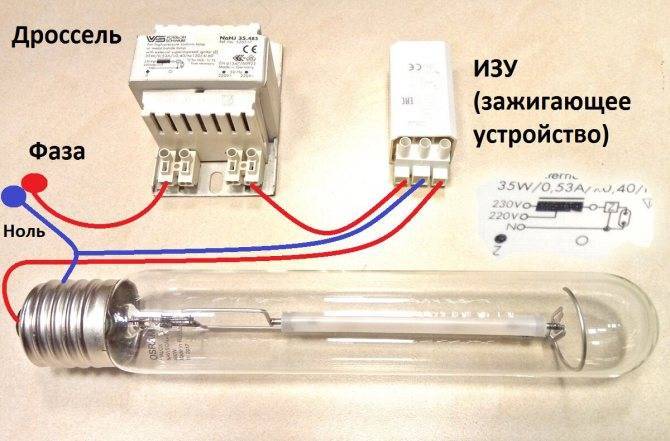

Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
Для чего нужен дроссель?
Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:
Дуговые ртутные лампы
Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:
Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.
Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.
В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).
Физические параметры и схема подключения дросселя
Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.
Дроссель
К параметрам катушки индуктивности относятся:
Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.
Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.
Схема подключения лампы ДРЛ
В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.
Балласт для люминесцентных ламп
Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.
Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.
Схема включения
Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:
Применение балласта имеет свои положительные моменты:
Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:
READ Как подключить варочную панель miele
Подключение люминесцентного прибора без использования балласта
Ошибки при подключении
1
Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?
Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.
Всегда на таких моделях должна быть указана схема подключения.
Строго следуйте этой схеме. На разных видах и подключение может быть разным.
1 of 3
2
Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.
3
В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.
Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.
Вот яркий пример такого неправильного подключения и его последствия.
4
Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.
5
При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.
Лампы ДНаТ
Среди источников света есть лампы ДНаТ – Дуговая Натриевая Трубчатая лампа. Сейчас осветительные приборы на этом типе ламп постепенно приобретают статус «пенсионеров». Но отправляться им на покой пока еще рано. Этот тип источника света прост, и надежен. Тот факт, что он до сих пор не снят с производства также говорит о его востребованности. Конечно, есть и недостатки, но без них никуда.
Натриевые лампы низкого давления были сконструированы в тридцатые годы. С 1960 года они практически полностью сняты с производства металлогалогеновыми. Развитие этих газоразрядных источников света протекало практически одинаково и в СССР, и в Европе.
Основная функция – освещение улиц, освещение агрокультур (научно — досветка). Но они также применяются и для освещения спортивных залов, иногда ими освещают подземные переходы.
Они получили мировое признание и были осветителем номер один для улиц и автомобильных трасс и дорог. Сейчас у них появился очень сильный конкурент в лице светодиодов. До сих пор, бывалые проектировщики до сих пор применяют именно эту технологию. Этому есть логичное объяснение:
- ДНаТ дешевле. Диодное освещение реально дороже.
- Светодиоды, конечно, более энергоэффективны, но не сильно выигрывают у газоразрядных ламп.
- Качество светодиодных светильников неизвестных фирм сомнительно.
- Лампа натриевая имеет больший срок полезной эксплуатации. Многие производители (можно насчитать не один десяток) для повышения яркости дают светодиодам предельный ток, тем самым сокращая срок полезной эксплуатации.
- Разработаны лампы мощностью до 4 кВт при светоотдаче до 160 лм/Вт.
Частно ДНаТ можно встретить на производственных предприятиях. Но, чаще применяется освещение комбинированного типа в связке с металлогалогенными лампами (МГЛ). Это добавляет свету «теплоты». Если посмотреть терминологию, то более верно их называть НЛВД – натриевая лампа высокого давления, либо High-Pressure Sodium Lamp. В постсоветском пространстве устоялась аббревиатура ДНаТ. Во времена СССР ДНаТ выпускались многими заводами.
Схемы подключения
Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.
Рисунок 3. Подключение к патрону лампочки
Через дроссель
Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.
Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов
Световой поток при этом остается неизменным, что важно для любого источника освещения
Рисунок 5. Схема подключения ДРЛ через дроссель
Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.
Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.
Без дросселя
Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.
Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.
Рисунок 5. Схема подключения ДРЛ без дросселя
Элемент сопротивления можно заменить конденсатором или набором конденсаторов
При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению
Для чего нужен дроссель?
Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:
- Лампы люминесцентные и ультрафиолетового освещения.
Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:
- в их устройстве применяются разные материалы;
- отличаются наличием химических элементов;
- внутри колб давление по собственным параметрам каждого осветительного устройства;
- они различны по мощности и яркости светового потока.
Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.
Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.
В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).
Физические параметры и схема подключения дросселя
Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.
К параметрам катушки индуктивности относятся:
- квадрат используемой медной проволоки;
- количество витков;
- какой сердечник и величина поперечного сечения магнитопровода;
- какое электромагнитное насыщение.
Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.
Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.
В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.
Балласт для люминесцентных ламп
Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.
Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.
Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:
- обычный вид исполнения, с литерой D;
- пониженный вид исполнения, с литерой B;
- низкий вид исполнения, с литерой C.
Применение балласта имеет свои положительные моменты:
- осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
- появляется способность сдерживать значение тока на установленном уровне;
- световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
- стоимость такого исполнения светильника доступна для широкого потребления.
Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.
Схема эта зачастую изображена непосредственно на корпусе.
Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус
Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
Параметры и характеристики катушки индуктивности
При выборе пускорегулирующего устройства нужно учитывать его характеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина характеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.
К основным параметрам индуктивной катушки относят:
- длина катушки в м;
- число витков;
- проницаемость материала сердечника;
- размер поперечного сечения магнитопровода;
- магнитное насыщение.
Индуктивность обмотки балласта зависит от всех вышеописанных характеристик.
Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.
Для чего нужен дроссель
Технические характеристики
Характеристики энергосберегающей лампы предполагают наличие балласта, поглощающего лишнюю мощность в электроцепи. В лампе мощностью 36-40 Вт дроссель забирает около 6 Вт (15%).
Электромагнитные дроссели для ламп люминесцентного типа
Основные функции дросселя:
- подогрев катодов для их подготовки к эмиссии электронов;
- создание напряжения, необходимого для стартового разряда;
- ограничение тока, протекающего по электрической схеме после старта.
В цепи переменного тока дроссель обеспечивает сдвиг фаз между током и напряжением. Величина отставания тока от напряжения, которую вызывает дроссель, указана в его маркировке (cos ϕ). Данная характеристика имеет еще одно название – коэффициент мощности.
Активная мощность определяется по формуле:
P = U х I х cos ϕ, где
U – напряжение,
I – сила тока.
При низком коэффициенте мощности растет потребление реактивной энергии.
Дроссели классифицируются по уровню мощности и шума.
По уровню мощности дроссели делятся на три класса:
- С – с низким уровнем;
- В – с супернизким;
- D – со средним уровнем поглощения.
Различаются дроссели и по уровню шума:
- С – очень низкий;
- А – особо низкий;
- П – пониженный;
- Н – нормальный.
Принцип работы
Устройство в лампе работает в паре со стартером по такому принципу:
- при подаче напряжения на лампу ток попадает на стартер – элемент, состоящий из баллона и конденсатора (в баллоне, заполненном инертным газом, размещены контакты из биметалла);
- под воздействием напряжения происходит ионизация газа, и ток протекает по цепи дросселя. Газ и контакты разогреваются, что приводит к увеличению силы тока до 0,5 А. Следом разогреваются и катоды и освобождаются электроны. Они, в свою очередь, способствуют разогреву ртутных паров, помещенных в трубку лампы;
- как только контакты замыкаются, завершается ионизация. Температура стартера падает, контакты размыкаются.
Наглядное представление работы дросселя
Как выбрать нужный вид
Выбрать дроссель к люминесцентной лампе, в первую очередь обращайте внимание на его мощность: она должна совпадать с мощностью светильника. Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется
Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги
Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется. Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги.
Еще один вопрос, требующий решения: какой дроссель вы хотите купить – электронный или электромагнитный. Цены на них заметно отличаются.
Cтоимость электромагнитного дросселя в зависимости от мощности начинается примерно со 150 рублей (импортный вариант), а минимальная цена на электронный дроссель составляет около 500 рублей.
Рекомендуем Вам также более подробно ознакомиться с мощностью люминесцентных ламп.
