Дроссель для люминесцентных ламп: для чего он нужен, схема подключения, принцип работы

Ремонт ЭПРА

Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.

Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.

Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.

Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.

Прозвонка элементов ЭПРА с помощью мультиметра

При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене

Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет

Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.

Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.

Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.

Типология дросселей для люминесцентных ламп

В настоящее время на рынке представлены три варианта изделия такого рода. Логично предположить, что каждый из них применим в определенном случае.

Дроссели для линейных источников света;
Дроссели для компактных источников света;
Моноблоки;
Дроссели для ламп дневного света.

Стоит сразу отметить: опытные электромонтеры говорят, что приоритетнее всего отдавать свой выбор именно моноблокам. Попробуем разобраться, почему именно они в настоящее время являются наиболее оптимальным вариантом.

Первый тип используется для активного препятствия роста силы тока. Служит он таким своеобразным балластом, необходимым для достижения оптимального эффекта.

По мнению экспертов, самым оптимальным дросселем такого типа будут являться модели марки Schwabe Hellas.

Дроссели для компактных люминесцентных ламп отличаются, прежде всего, своими миниатюрными габаритами. Производители покрывают их компаундом, что обеспечивает наибольшую степень защиты.

Такое изделие ограничивает возрастание силы тока, помогает стабилизировать разряд, а также увеличивает степень безопасности режима запуска.

Моноблок же не случайно признан наиболее приоритетным вариантом. Это изделие подразумевает не только дроссель, но и конденсатор и устройство зажигания, основанное на импульсе.

В отличие от предыдущих двух вариантов, именно моноблок представляет самый высокий коэффициент полезного действия и максимально стабильный поток света.

Правда, стоит сразу отметить, что купить его можно только во встраиваемом виде.

Классифицировать дроссели можно и по производителю. Например, в настоящее время самыми ходовыми являются изделия марок Schwabe Hellas и Foton Lighting. Именно они показали себя в работе наиболее хорошо.

Возможные поломки

Рассмотрим основные возможные неисправности люминесцентных светильников и пути их устранения:

Срабатывает защита. Причиной этому может быть замыкание в электросети за автоматом или же неисправность в работе конденсатора на входе. Такое часто бывает при попытке замены лампочки на светодиодные элементы. Помочь решить проблему можно путем замены конденсатора. В обязательном порядке нужно проверить контакты стартера и патронов. Осуществляется замена люминесцентных ламп.
Не зажигается. Это указывает, что в патроне нет совсем либо очень слабое напряжение. Следует проверить показатель с помощью индикатора или тестера. Если светильник не зажигается, а на концах трубки есть свечение, то это свидетельствует о неисправности стартера, который нужно заменить. Если же свечения нет, причинами могут быть поломки дросселя, того же стартера, испорченность самой лампочки. Если свечение замечено только в одном конце, то это явный признак ошибки, проверки требует схема подключения.
Постоянное мигание. Такой вид неполадки свидетельствует о поломке стартера или сниженном напряжении в сети электросистемы.
Постоянное самопроизвольное зажигание и погасание лампы говорит о необходимости ее замены.

Принцип работы люминесцентного светильника

Как работает люминесцентная лампа? Сначала образуются свободно движущиеся электроны. Это происходит в момент включения питающего переменного напряжения в областях вокруг вольфрамовых нитей накаливания внутри стеклянного баллона.

Эти нити за счет покрытия их поверхности слоем из легких металлов по мере нагрева создают эмиссию электронов. Внешнего напряжения питания пока недостаточно для создания электронного потока. Во время движения эти свободные частицы выбивают электроны с внешних орбит атомов инертного газа, которым заполнена колба. Они включаются в общее движение.

На следующем этапе в результате совместной работы стартера и электромагнитного дросселя создаются условия для увеличения силы тока и образования тлеющего разряда газа. Теперь наступает время организации светового потока.

Движущиеся частицы обладают достаточной кинетической энергией, необходимой для перевода электронов атомов ртути, входящей в состав лампы в виде небольшой капли металла, на более высокую орбиту. При возвращении электрона на прежнюю орбиту высвобождается энергия в виде света ультрафиолетового спектра. Преобразование в видимый свет происходит в слое люминофора, покрывающего внутреннюю поверхность колбы.

Для чего нужен дроссель в люминесцентной лампе

Это устройство работает с момента старта и на протяжении всего процесса свечения. На разных этапах задачи, выполняемые им, различны и могут быть разделены на:

включение светильника в работу;
поддержание нормального безопасного режима.

На первом этапе используется свойство катушки индуктивности создавать импульс напряжения большой амплитуды за счет электродвижущей силы (ЭДС) самоиндукции при прекращении протекания переменного тока через ее обмотку. Амплитуда этого импульса напрямую зависит от величины индуктивности. Он, суммируясь с переменным сетевым напряжением, позволяет кратковременно создать между электродами напряжение, достаточное для разряда в лампе.

При созданном постоянном свечении дроссель выполняет роль ограничивающего электромагнитного балласта для цепи дуги с низким сопротивлением. Его цель теперь – стабилизация работы для исключения дугового замыкания. При этом используется высокое индуктивное сопротивление обмотки для переменного тока.

Принцип работы стартера люминесцентной лампы

Устройство предназначено для управления процессом запуска светильника в работу. При первоначальном подключении сетевого напряжения оно полностью прикладывается к двум электродам стартера, между которыми существует небольшой промежуток. Между ними возникает тлеющий разряд, в котором температура увеличивается.

Один из контактов, выполненный из биметалла, имеет возможность под действием температуры изменять свои размеры, изгибаться. В этой паре он выполняет роль подвижного элемента. Возрастание температуры приводит к быстрому замыканию электродов между собой. По цепи начинает протекать ток, это приводит к понижению температуры.

Через небольшой промежуток времени происходит разрыв цепи, что является командой для вступления в работу ЭДС самоиндукции дросселя. Последующий процесс был описан выше. Стартер понадобится только на этапе следующего включения.

Люминесцентная лампа: принцип действия, достоинства и недостатки

— Принцип действия люминесцентных ламп

— Достоинства и недостатки люминесцентных ламп

Принцип действия Принцип действия люминесцентной лампы низкого давления основан на дуговом разряде в парах ртути низкого давления. Получающееся при этом ультрафиолетовое излучение преобразуется в видимое в слое люминофора, покрывающего внутренние стенки лампы. Лампы представляют собой длинные стеклянные трубки, в торцы которых впаяны ножки, несущие по два электрода, между которыми находится катод в виде спирали. В трубку лампы введены пары ртути и инертный газ, главным образом аргон. Назначением инертных газов является обеспечение надежного загорания лампы и уменьшение распыления катодов. На внутреннюю поверхность трубки нанесен слой люминофора. Если к электродам, вставленным в концы стеклянной трубки, которая заполнена разряженным инертным газом или парами металла, приложить напряжение из расчета не менее 500. 2000 В на 1 м длины трубки, то свободные электроны в полости трубки начинают лететь в сторону электрода с положительным зарядом. Когда к электродам приложено переменное напряжение, направление движения электронов изменяется с частотой приложенного напряжения.В своем движении электроны встречаются с нейтральными атомами газа — заполнителя полости трубки — и ионизируют их, выбивая электроны с верхней орбиты в пространство. Возбужденные таким образом атомы, вновь сталкиваясь с электронами, снова превращаются в нейтральные атомы. Это обратное превращение сопровождается излучением кванта световой энергии. Каждому инертному газу и парам металла соответствует свой спектральный состав излучаемого света: . трубки с гелием светятся светло-желтым или бледно-розовым светом; • трубки с неоном — красным светом; трубки с аргоном — голубым светом. Смешивая инертные газы или нанося люминофоры на поверхность разрядной трубки, получают различные оттенки свечения. Люминесцентные лампы дневного и белого света выполняют в виде прямой или дугообразной трубки из обычного стекла, не пропускающего короткие ультрафиолетовые лучи. Электроды изготавливают из вольфрамовой проволоки. Трубку заполняют смесью аргона и паров ртути. Внутри поверхность трубки покрыта люминофором — специальным составом, который светится под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в парах ртути. Аргон способствует надежному горению разряда в трубке.

Достоинства люминесцентных ламп. Основным преимуществом люминесцентных ламп по сравнению с лампами накаливания являются: . более высокий коэффициент полезного действия (15. 20%), высокая световая отдача и в несколько раз больший срок службы. Таким образом, при затрате той же мощности достигается значительно большая освещенность по сравнению с лампами накаливания; . правильный выбор ламп по цветности может создать освещение, близкое к естественному; о благоприятные спектры излучения, обеспечивающие высокое качество цветопередачи; . люминесцентные лампы значительно менее чувствительны к повышениям напряжения, поэтому их экономично применять на лестничных клетках и в помещениях, освещаемых ночью, когда в сети напряжение повышено. Лампы накаливания (очень чувствительные к повышениям напряжения) быстро перегорают; . малая себестоимость; . низкая яркость поверхности и ее низкая температура (до 50 °С) Недостатки люминесцентных ламп Основным недостатками люминесцентных ламп по сравнению с лампами накаливания являются: « сложность схемы включения; • ограниченная единичная мощность (до 150 Вт); • зависимость от температуры окружающей среды (при снижении температуры лампы могут гаснуть или не зажигаться); » значительное снижение светового потока к концу срока службы; • вредные для зрения пульсации светового потока; » акустические помехи и повышенная шумность работы; в при снижении напряжения сети более чем на 10% от номинального значения лампа не зажигается; » дополнительные потери энергии в пускорегулирующеи аппаратуре, достигающие 25. 35% мощности ламп; • наличие радиопомех; • лампы содержат вредные для здоровья вещества, поэтому вышедшие из строя газоразрядные лампы требуют тщательной утилизации.

Для чего нужен дроссель

Технические характеристики

Характеристики энергосберегающей лампы предполагают наличие балласта, поглощающего лишнюю мощность в электроцепи. В лампе мощностью 36-40 Вт дроссель забирает около 6 Вт (15%).

Электромагнитные дроссели для ламп люминесцентного типа

Основные функции дросселя:

подогрев катодов для их подготовки к эмиссии электронов;
создание напряжения, необходимого для стартового разряда;
ограничение тока, протекающего по электрической схеме после старта.

В цепи переменного тока дроссель обеспечивает сдвиг фаз между током и напряжением. Величина отставания тока от напряжения, которую вызывает дроссель, указана в его маркировке (cos ϕ). Данная характеристика имеет еще одно название – коэффициент мощности.

Активная мощность определяется по формуле:

P = U х I х cos ϕ, где

U – напряжение,

I – сила тока.

При низком коэффициенте мощности растет потребление реактивной энергии.

Дроссели классифицируются по уровню мощности и шума.

По уровню мощности дроссели делятся на три класса:

С – с низким уровнем;
В – с супернизким;
D – со средним уровнем поглощения.

Различаются дроссели и по уровню шума:

С – очень низкий;
А – особо низкий;
П – пониженный;
Н – нормальный.

Принцип работы

Устройство в лампе работает в паре со стартером по такому принципу:

при подаче напряжения на лампу ток попадает на стартер – элемент, состоящий из баллона и конденсатора (в баллоне, заполненном инертным газом, размещены контакты из биметалла);
под воздействием напряжения происходит ионизация газа, и ток протекает по цепи дросселя. Газ и контакты разогреваются, что приводит к увеличению силы тока до 0,5 А. Следом разогреваются и катоды и освобождаются электроны. Они, в свою очередь, способствуют разогреву ртутных паров, помещенных в трубку лампы;
как только контакты замыкаются, завершается ионизация. Температура стартера падает, контакты размыкаются.

Наглядное представление работы дросселя

Как выбрать нужный вид

Выбрать дроссель к люминесцентной лампе, в первую очередь обращайте внимание на его мощность: она должна совпадать с мощностью светильника. Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется

Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги

Немаловажную роль при выборе играет и производитель: лучше, если это будет известная компания, продукция которой широко применяется. Покупая дешевые изделия неизвестных изготовителей, вы рискуете напрасно выбросить деньги.

Еще один вопрос, требующий решения: какой дроссель вы хотите купить – электронный или электромагнитный. Цены на них заметно отличаются.

Cтоимость электромагнитного дросселя в зависимости от мощности начинается примерно со 150 рублей (импортный вариант), а минимальная цена на электронный дроссель составляет около 500 рублей.

Рекомендуем Вам также более подробно ознакомиться с мощностью люминесцентных ламп.

Виды

Дроссели бывают двух видов:

Электронный. Такое приспособление работает без подключения стартера. Основными его достоинствами считаются – высокая скорость включения, небольшие габариты и вес изделия, а также способность обеспечить равномерное свечение лампы без мерцаний. Работает электронный дроссель совершенно бесшумно.
Электромагнитный. Такое устройство для люминесцентных светильников подсоединяется параллельно со стартером. Дроссель электромагнитный имеет несложную конструкцию и надежен в использовании. Такие изделия отличаются невысокой стоимостью. К недостаткам данного приспособления причисляют – длительное включение, наличие характерного шума во время работы, возможность мерцаний при запуске, необходимость установки конденсатора.

Согласно типу сетей, в которые подключаются светильники, дроссели различают:

бытовые однофазные устройства – 220 Вольт;
трехфазные приспособления для люминесцентных ламп промышленного применения – 380 Вольт.

В некоторых моделях дроссель располагается в специальном кожухе, что позволяет размещать его в светильниках наружного расположения. Многие устройства для обеспечения свечения размещены внутри лампу. Такой вариант позволяет надежно защитить дроссель от влияния различных внешних факторов.

Электронный дроссель для люминесцентных ламп

Подключение без дросселя

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Горох: описание 43 самых популярных сортов, низкорослые, среднерослые и сорта зернофуражного назначения (Фото & Видео) +Отзывы

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно написано здесь.

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы ртутной лампочки. Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
плохой материал рассеивателя осветительного прибора;
схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и газоразрядных лампочек, с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Подключение ЭПРА

Подсоединение ЭПРА (электронного пускового механизма)

Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.

В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.

Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:

источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня

Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:

Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
Соединяем его проводами с гнездами ламп
Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.

Достоинства и недостатки люминесцентных источников света

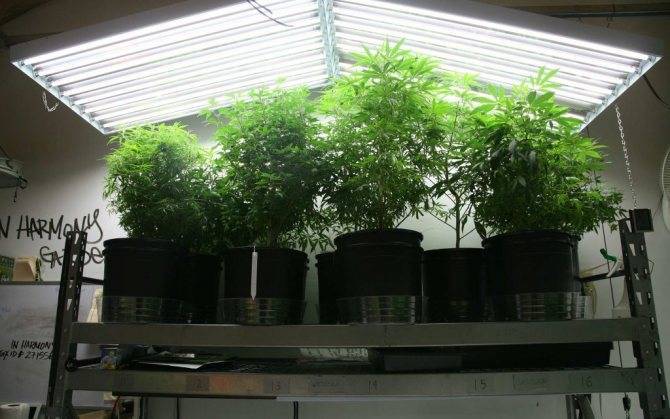

Использование ламп для тепличного выращивания растений
