Душевая кабина своими руками: порядок сооружения и подключения к коммуникациям

Подключение к электросети

Для подключения душкабины к электросети в ванной следует установить розетку. Она обязательно должна быть встраиваемой, иметь влагозащищенное исполнение, заземляющий контакт и крышку.

Провод, проложенный к розетке, обязательно должен иметь заземляющую жилу, которую необходимо подключить к контуру заземления. При скрытой прокладке (внутри стены) провод лучше укладывать в гофрированную трубу — тогда в случае чего его легко можно будет заменить без вскрытия штробы.

Если душкабина оборудована только подсветкой и динамиком, то провод к розетке можно проложить от ближайшей распределительной коробки. Если же в ней установлено мощное оборудование — парогенератор или проточный водонагреватель, провод лучше прокладывать от самого распределительного щита. При этом будут исключены перегрузка внутриквартирной проводки и скачки напряжения в ней.

Подключение к электросети

Сечение жил провода необходимо подбирать в соответствии с нагрузкой. Для медного провода, проложенного в трубе, максимально допустимыми считаются такие токи:

  • при площади сечения жил 1 кв. мм: 14 А;
  • при 1,5 кв. мм: 15 А;
  • при 2,5 кв. мм: 21 А.

Душевая кабина обязательно должна быть подключена к электросети через устройство защитного отключения (УЗО).

Этот прибор разъединяет цепь при наличии утечки тока, которая имеет место в случае поражения пользователя током либо замыкания токоведущих частей в результате пробоя изоляции на заземленные металлические элементы кабины.

Таким образом, УЗО наряду с заземлением представляет собой важный элемент безопасности, предотвращающий получение пользователем электротравмы.

Для подключения душкабины и прочих приборов, установленных во влажных помещениях, следует использовать УЗО с уставкой тока утечки 10 мА. Приборы с уставкой тока в 30 мА используются только в сухих помещениях. УЗО с уставкой тока утечки в 150 мА и выше являются противопожарными и защиты пользователей от поражения электротоком не обеспечивают.

Сегодня в продаже можно видеть импортные УЗО с уставкой тока утечки 6 мА. Такая уставка соответствует западным стандартам. При подключении таких УЗО к нашим электросетям имеется большая вероятность ложных срабатываний.

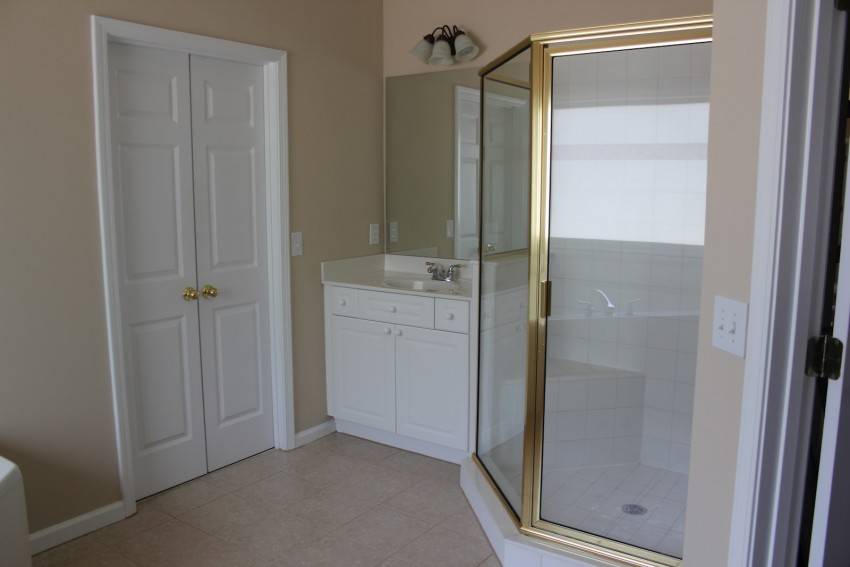

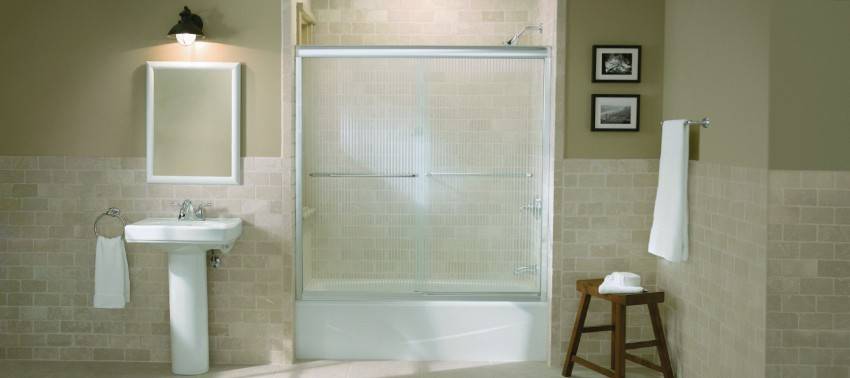

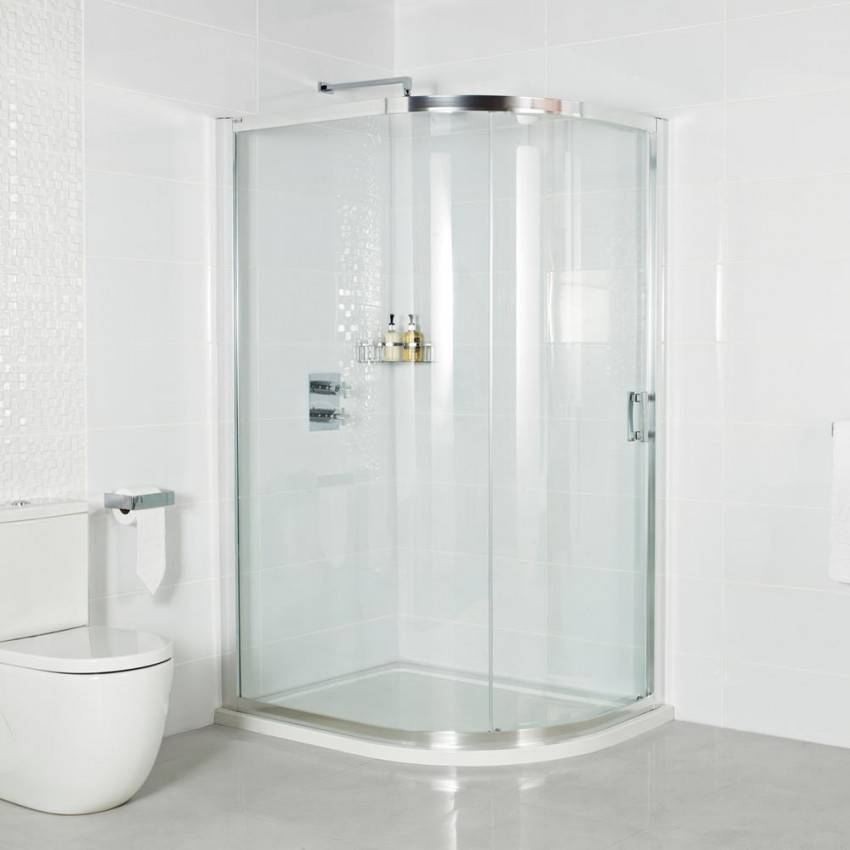

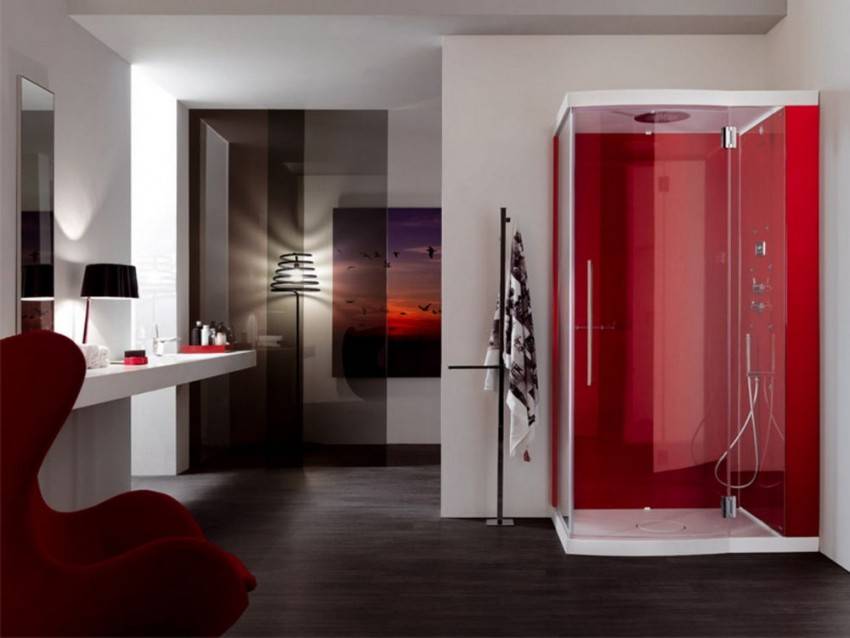

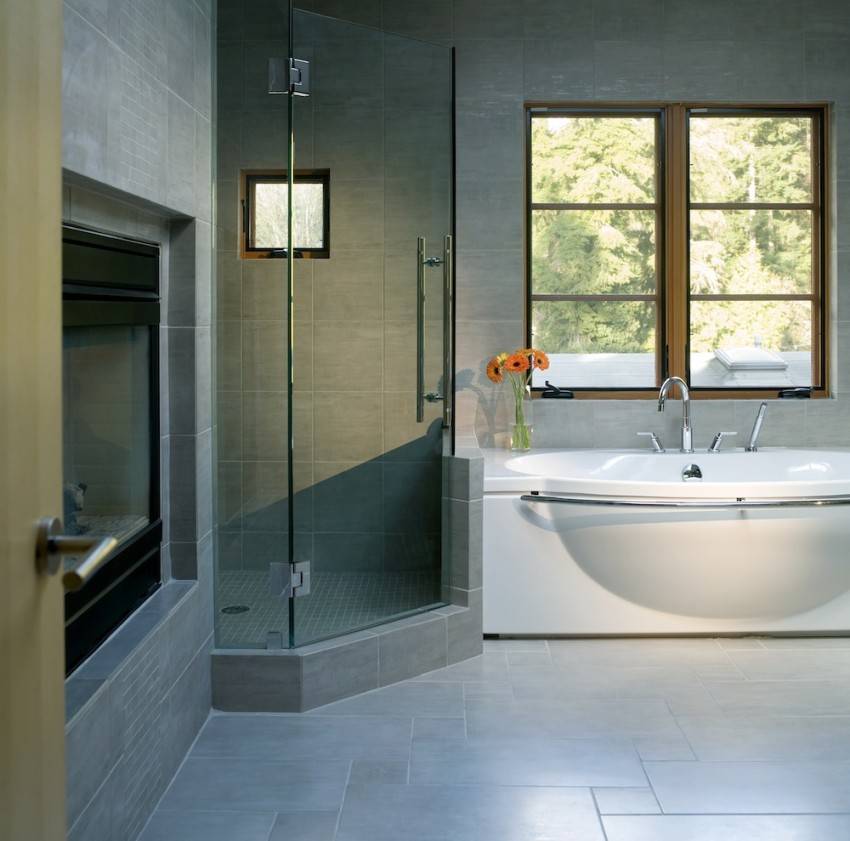

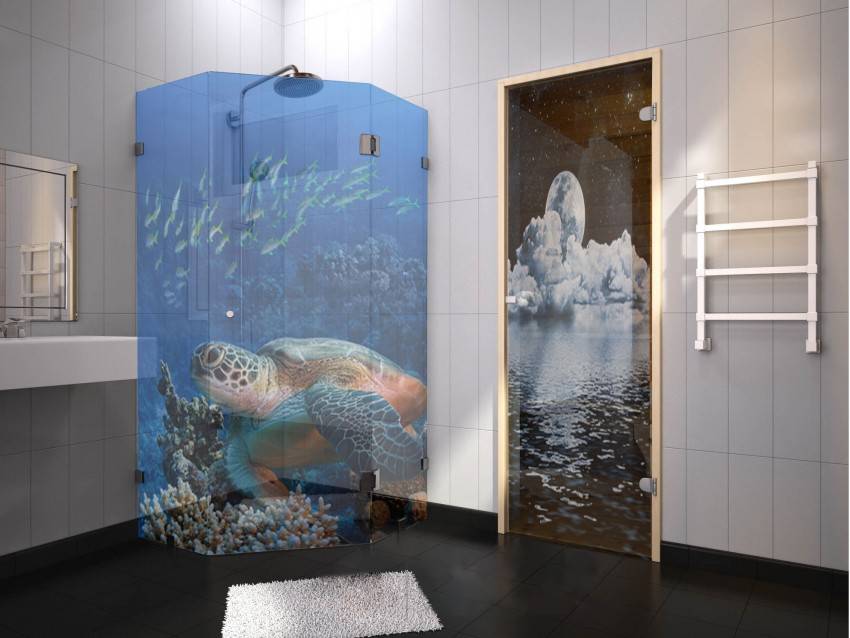

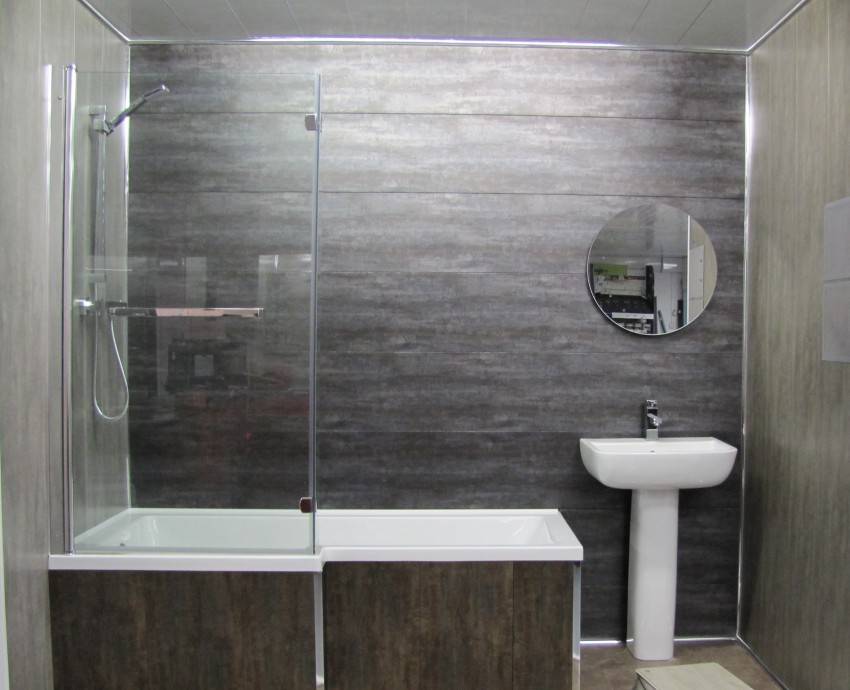

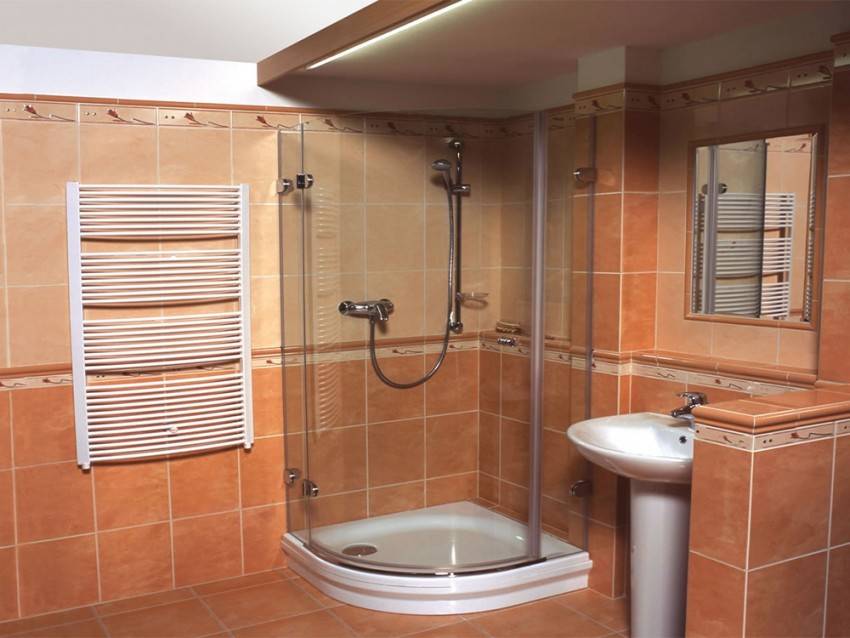

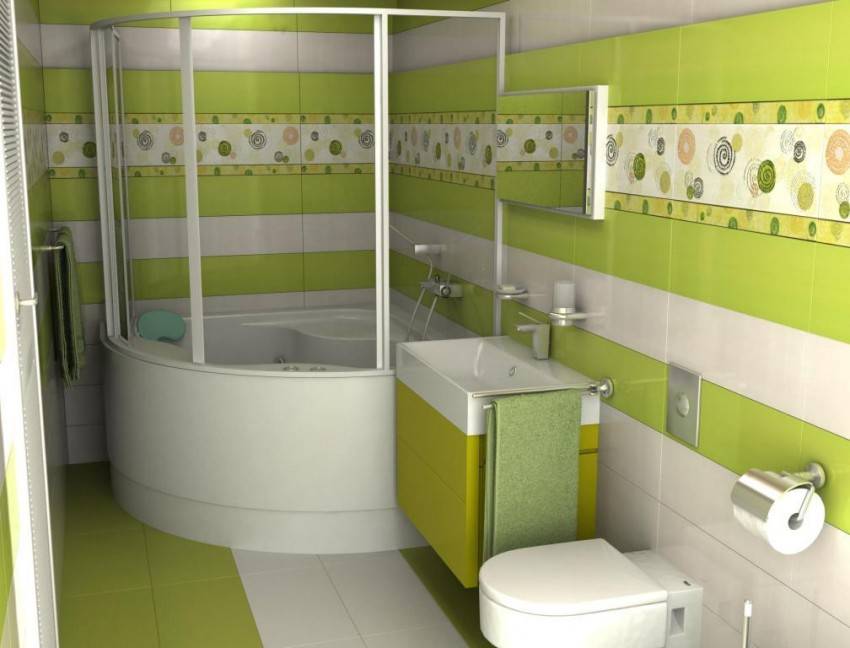

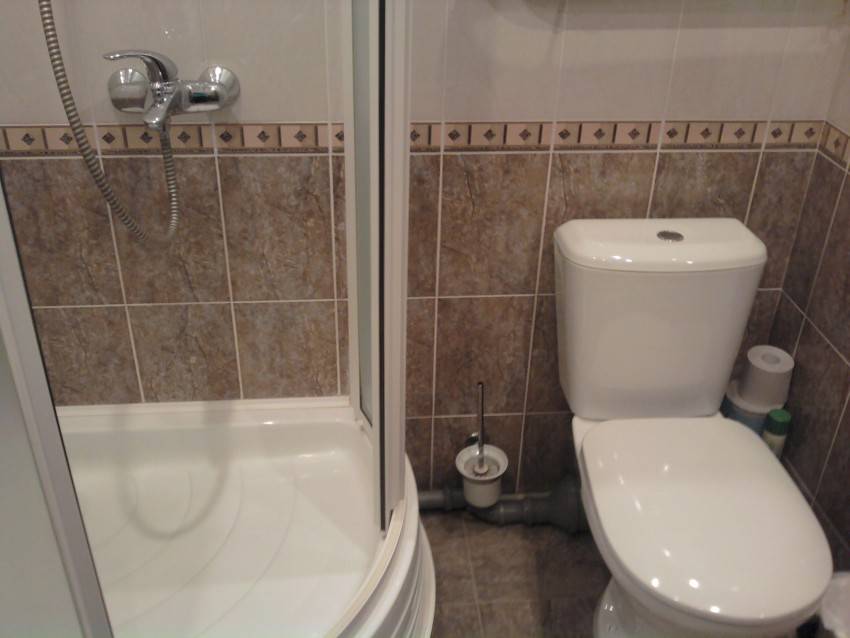

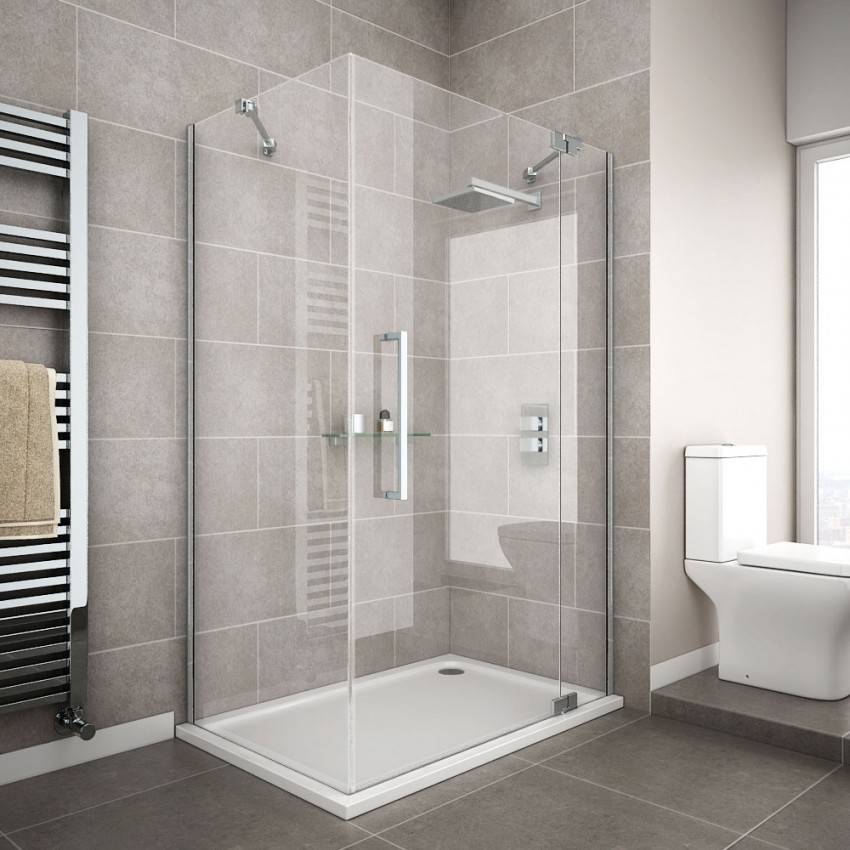

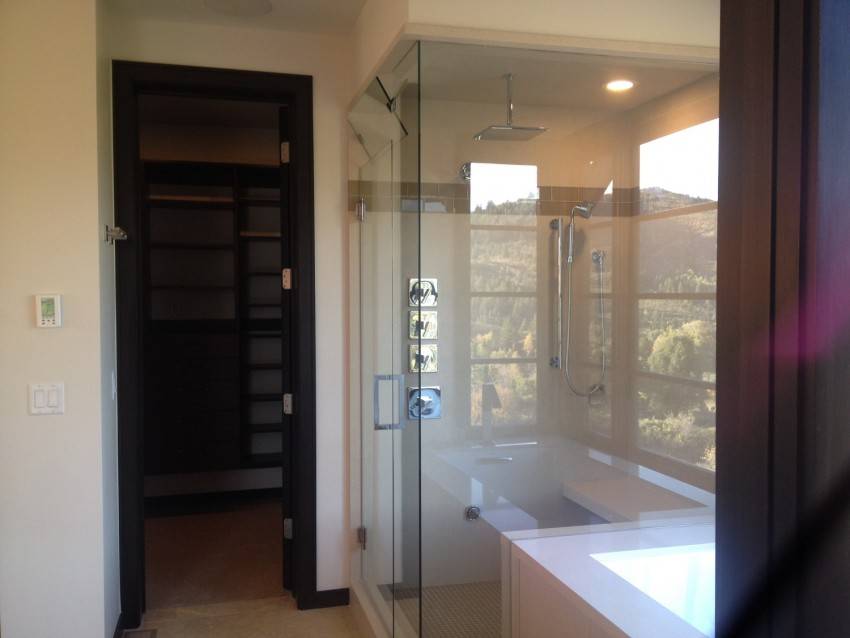

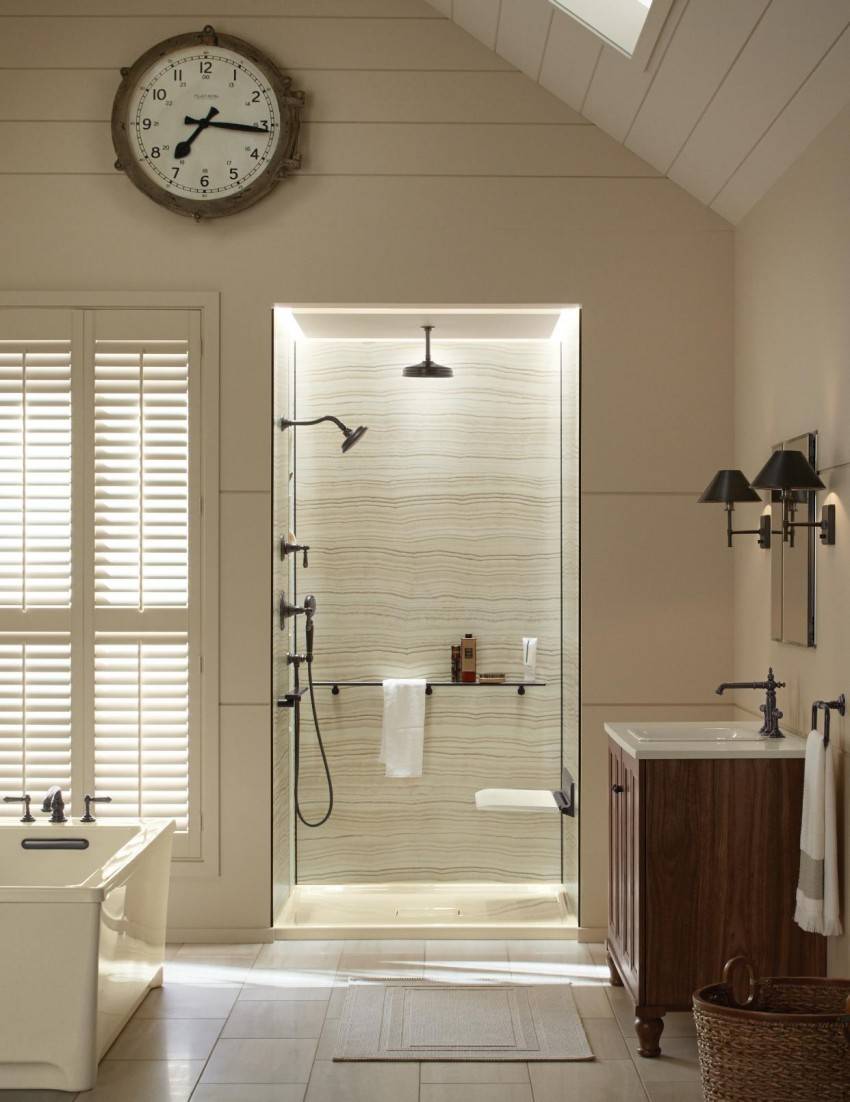

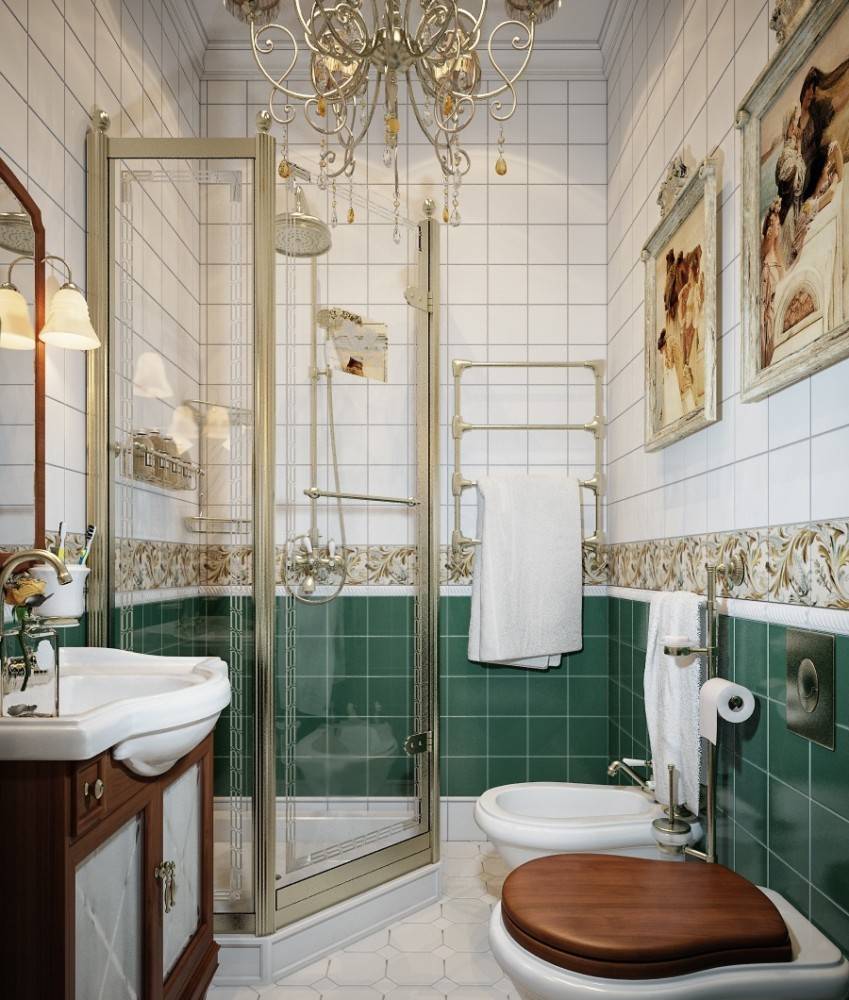

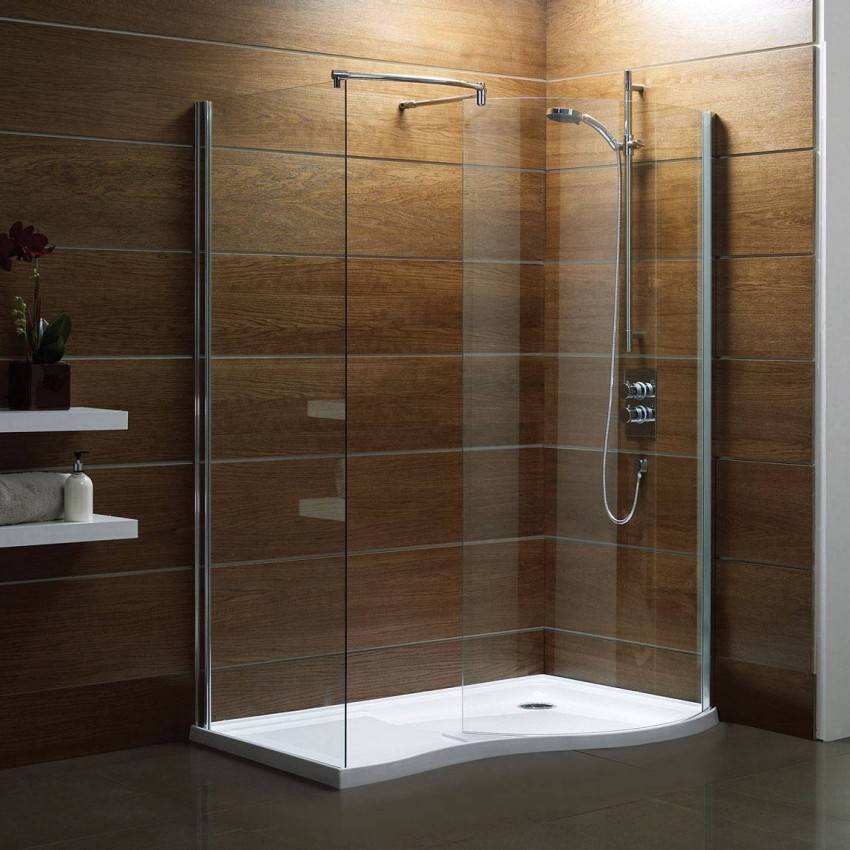

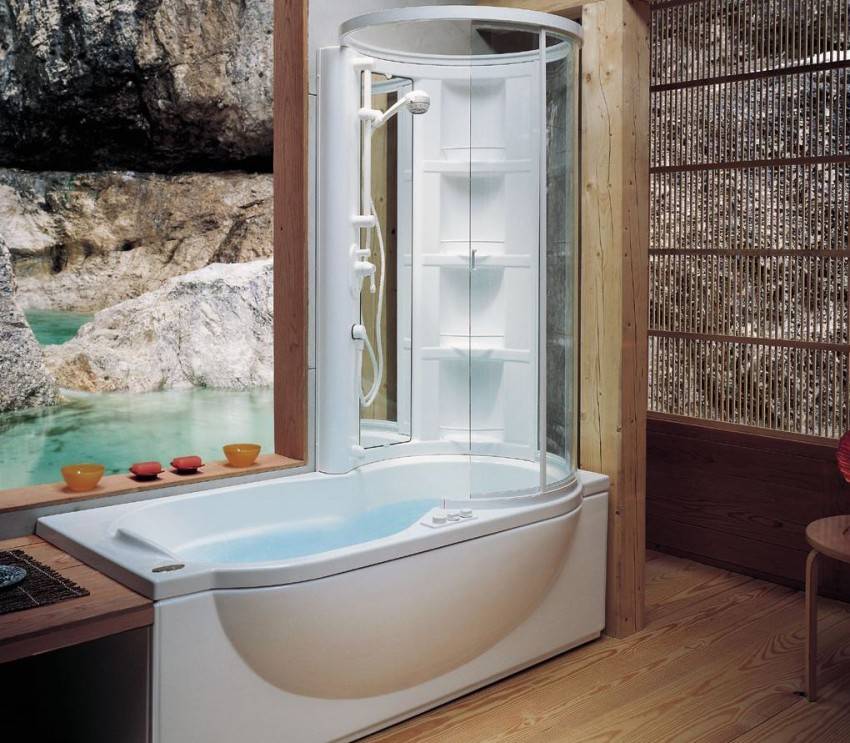

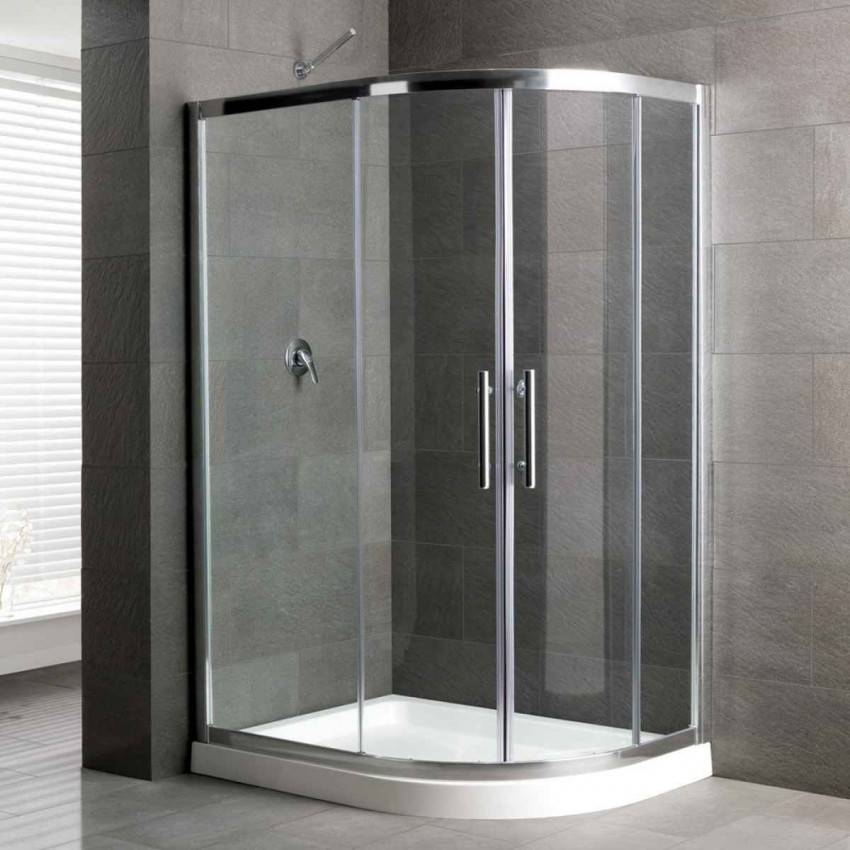

Фото душевой кабины своими руками

Также рекомендуем просмотреть:

  • Монтаж сайдинга своими руками
  • Теплый пол своими руками
  • Баня своими руками
  • Наливной пол своими руками
  • Декоративная шпаклевка своими руками
  • Установка унитаза своими руками
  • Столбы для забора своими руками
  • Натяжной потолок своими руками
  • Подсветка потолка своими руками
  • Утепление лоджии своими руками
  • Перегородка своими руками
  • Проводка своими руками
  • Деревянный пол своими руками
  • Откосы своими руками
  • Как сделать краску своими руками
  • Кладка кирпича своими руками
  • Декоративная штукатурка своими руками
  • Забор из профнастила своими руками
  • Камин своими руками
  • Утепление дома своими руками и основные способы теплоизоляции
  • Забор из сетки
  • Установка пластиковых окон своими руками
  • Внутренняя отделка своими руками
  • Забор своими руками
  • Как сделать балкон своими руками
  • Печь своими руками
  • Дверь своими руками
  • Беседка своими руками
  • Залить бетон своими руками
  • Опалубка своими руками
  • Жидкие обои своими руками
  • Стяжка пола своими руками
  • Фундамент своими руками
  • Каркасный дом своими руками
  • Прихожая своими руками
  • Вентиляция своими руками
  • Поклейка обоев своими руками
  • Бетонное кольцо своими руками
  • Крыша своими руками
  • Укладка ламината своими руками
  • Лестница на второй этаж своими руками
  • Отмостка своими руками
  • Ремонт ванной комнаты своими руками
  • Поликарбонат своими руками
  • Установка дверей своими руками
  • Гипсокартон своими руками
  • Арка своими руками
  • Обшить вагонкой своими руками
  • Проект дома своими руками
  • Ворота своими руками
  • Укладка плитки своими руками

Сборка поддона

Перед тем как установить душевую кабину, нужно тщательно проверить с помощью строительного уровня ровность поверхности пола в ванной комнате. Если небольшие отклонения в пределах 1-2 сантиметров еще можно компенсировать за счет высоты ножек, то большие колебания приведут к тому, что поддон будет стоять неустойчиво.

Затем сборка выполняется следующим образом:

  • Контргайки, входящие в комплект для установки, надевают на шпильки, а затем вкручивают их в поддон, причем самая короткая из шпилек должна располагаться по центру.

  • Раму конструкции укладывают на шпильки, после чего ее затягивают, фиксируя гайками.
  • На передние шпильки, которые будут располагаться с лицевой стороны душевой кабины, фиксируют пластиковые кронштейны, необходимые доя фиксации декоративно-защитного пластикового экрана.
  • Далее нужно прикрутить ножки с контргайками
  • Потом можно установить поддон на законное место, отрегулировать его по высоте с помощью регулируемых ножек.

Устройство и преимущества

Душевая кабина, сделанная своими руками, может практически не отличаться от покупной конструкции. Однако такой гидробокс уже будет отвечать всем требованиям его владельца и идеально вписываться в помещение. Да и к тому же если что-то вдруг пойдет не так и произойдет поломка, будет понятно, что случилось и что конкретно сломалось, ведь вся конструкция, каждый болтик подбирались и монтировалось собственноручно.

Решение о создании душевой кабины, как правило, бывает связано с тем, что:

  • в квартире недостаточно места, а точнее, ванная комната мала, и огромная ванная – это непозволительная роскошь;
  • у дома сложная архитектура с закутками, которые можно так «обыграть» и обустроить полноценное помывочное место;
  • в частном доме хочется создать идеальный уголок с «тропическим ливнем», гидромассажем и прочими техническими новинками;
  • на даче или в саду необходимо место, где можно помыться.

Сделать самому душевую кабину под силу человеку, который разбирается в сантехнике и делал хоть раз капитальный ремонт. При обустройстве бокса можно схитрить и установить часть полностью готовых деталей: будь то поддон или стенки с дверцами. Готовые покупные элементы конструкции значительно упростят весь процесс сборки, однако решение об их установке немного ограничит возможности индивидуального проекта, подгонит под определенные рамки, ведь уже готовые элементы имеют строго выверенный стандартный размер.

Есть несколько вариантов возведения гидробокса:

  • Сборка уже готового комплекта – просто купить и собрать душ на месте без каких-либо подготовительных работ.
  • Монтаж кабины на готовый поддон или ванну. Здесь подбираются и оформляются стены, устанавливается сантехническое оборудование. Нет необходимости в подготовке пола (выравнивание производится лишь при явных дефектах и перепадах по высоте).
  • Возведение гидробокса на основе самодельного поддона. В начале изготавливается соответствующий пьедестал с бортиками, а затем уже ведется монтаж и оформление стен. Стены и двери изготавливаются либо по индивидуальным размерам, либо покупаются готовыми.
  • Полная собственноручная сборка гидробокса, все детали уникальные и самодельные.
  • Сооружение душевой конструкции без поддона с готовыми дверцами и стенками.
  • Сооружение гидробокса без поддона с уникальными перегородками и дверцами, сделанными под заказ или собственноручно.

Зачастую самостоятельная сборка может выйти даже немного дороже покупного варианта. Но она того стоит, так как готовый комплект будет полностью функционален, уникален и практичен.

Процесс сборки самодельной душевой кабинки будет проходить в несколько этапов:

  • возведение и подготовка стен; если бокс ставится в готовое помещение, то этот этап можно пропустить;
  • сооружение гидробарьера стен и поддона;
  • создание системы слива воды с возможностью обслуживания всей скрытой сантехники;
  • прокладка коммуникаций;
  • покупка отделочных материалов и дальнейшая облицовка стен;
  • монтаж стен и дверей.

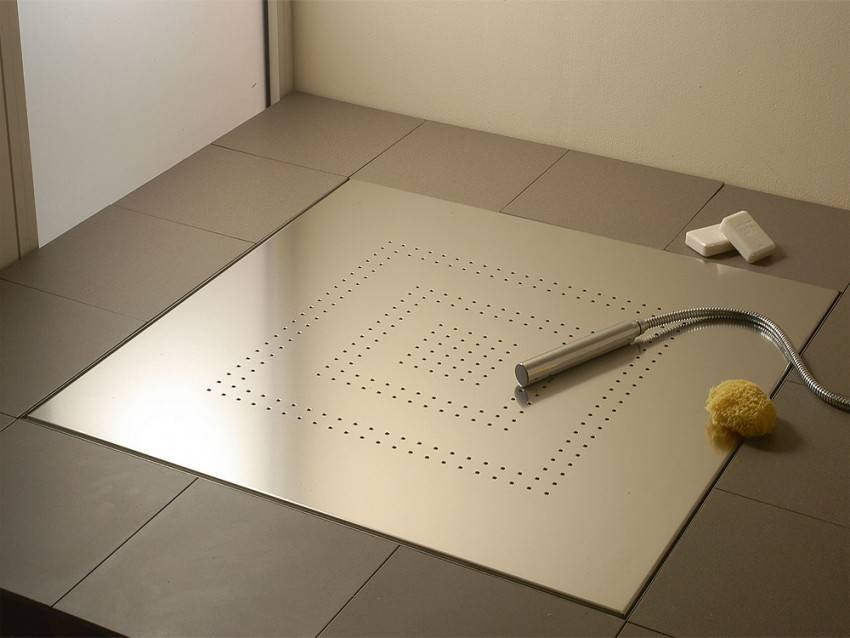

Дизайн кабины для душа без поддона

Дизайн душевой кабинки, в которой отсутствует поддон, может быть выполнен в любом стиле. Чаще всего душевую зону отделяют мозаикой, фризом или плиткой от остальной площади ванной комнаты.

Дверцы устанавливают распашные или раздвижные, хотя можно обойтись и без них. Также хорошо разнообразить интерьер шторками.

Занавески различной длины и цветовой гаммы в сочетании с кафельным или плиточным покрытием придают помещению элегантность и создают уютную атмосферу.

Чтобы достичь максимально гармоничного дизайна душевых кабин, нужно принимать во внимание следующие нюансы. Если стоит цель визуально расширить пространство ванной, стоит использовать дверцы из прозрачного материала

Если стоит цель визуально расширить пространство ванной, стоит использовать дверцы из прозрачного материала.

Или можно остановить свой выбор на прозрачных или полупрозрачных шторках. Также оригинально смотрятся стеклянные блоки, которые к тому же выполняют декоративную функцию.

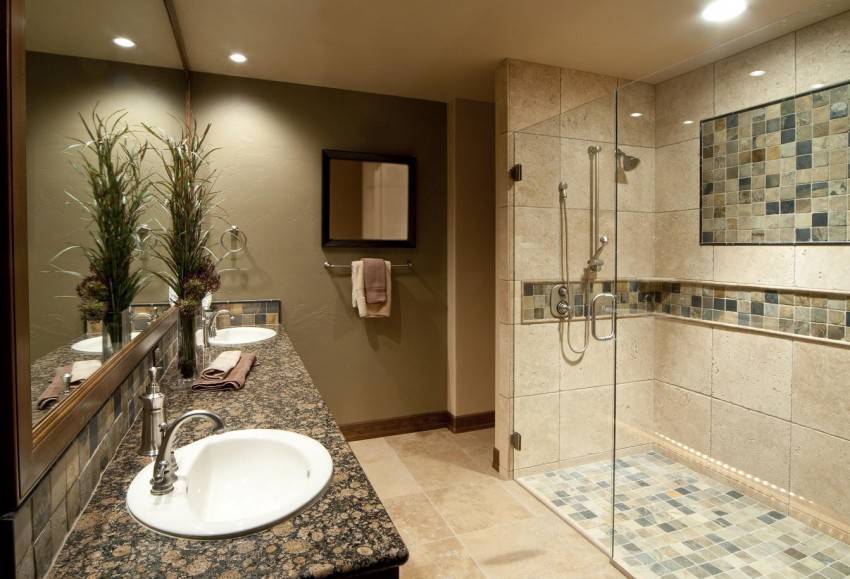

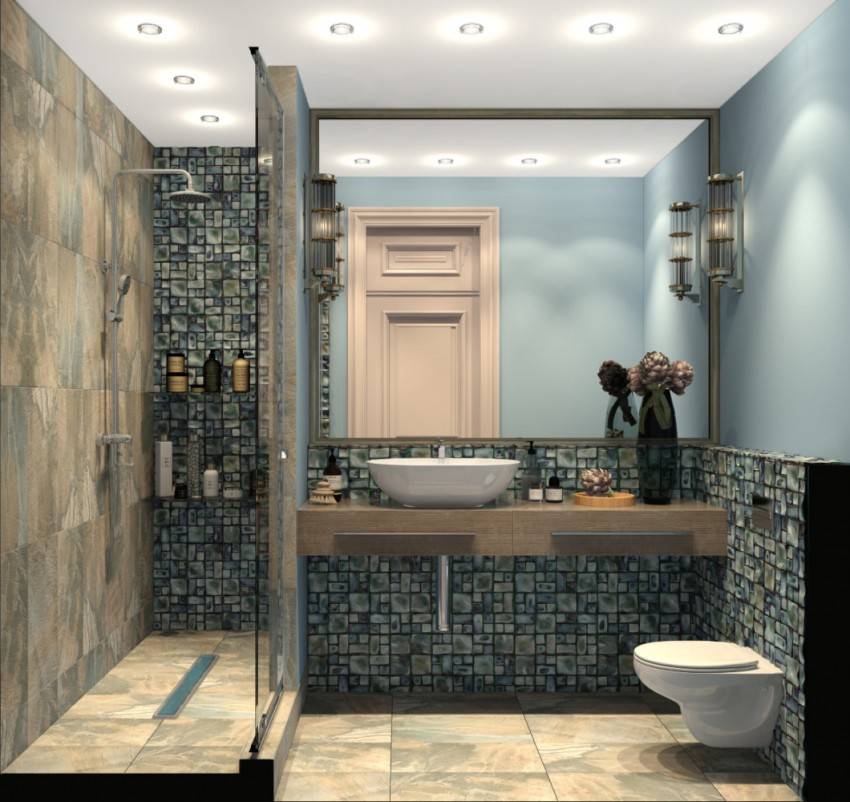

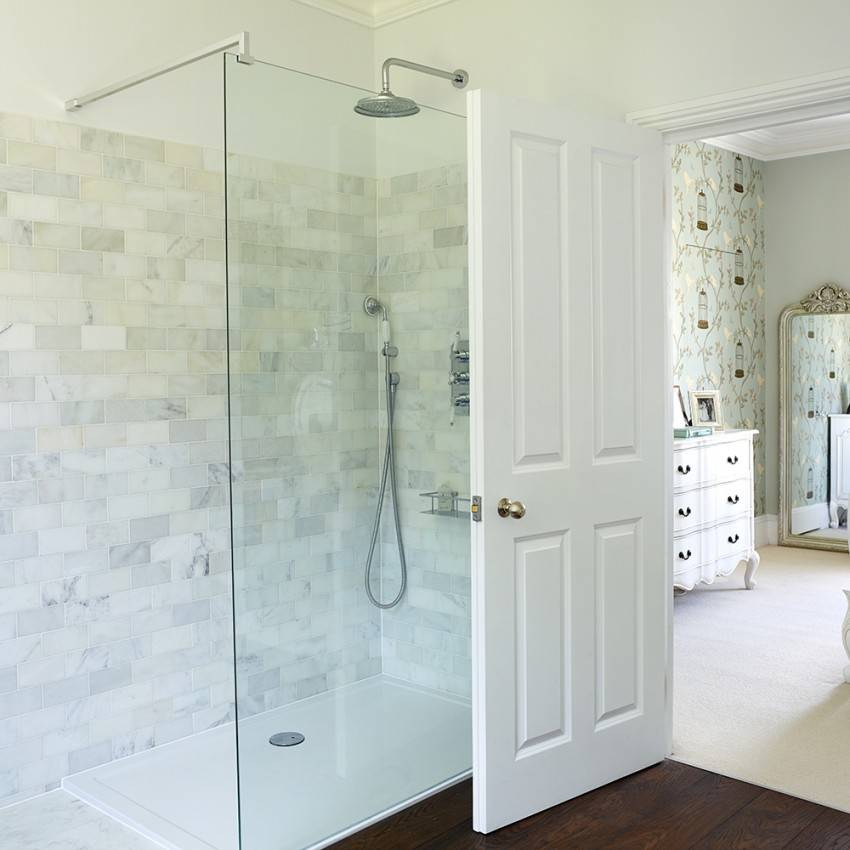

Увидеть, как выглядит душевая из плитки без поддона можно на фото интерьера со стеклянными блоками.

Если нужно увеличить свободную площадь ванной, хорошим решением станет отказ от перегородок и дверок. Вместо них можно использовать легкие занавески, которые быстро сдвигаются к стене.

Привлечь внимание к душевой зоне поможет вертикальное керамическое панно или мозаика, которыми обрамляют кабину. А если есть желание обозначить границы душевой, используют точечную подсветку

Легкие навесные шкафчики в душе или полочки добавят удобства при принятии водных процедур. Еще лучше они будут смотреться, если вмонтировать их в стенную нишу.

Разнообразие идей для душевой кабины без поддона не ограничивается приведенными рекомендациями. Можно разработать интерьер самостоятельно.

Современные технологии позволяют реализовать множество ярких творческих проектов в дизайне ванной комнаты.

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

Схема: устройство душевой кабины

Конструктивно душевая кабина состоит из четырех основных элементов:

  • поддон на регулируемых по высоте ножках,
  • крыша,
  • двери с роликовым механизмом,
  • стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

  • инструменты – ключи, отвертки, шуруповерт, дрель, уровень, рулетка, резьбонарезной клупп;

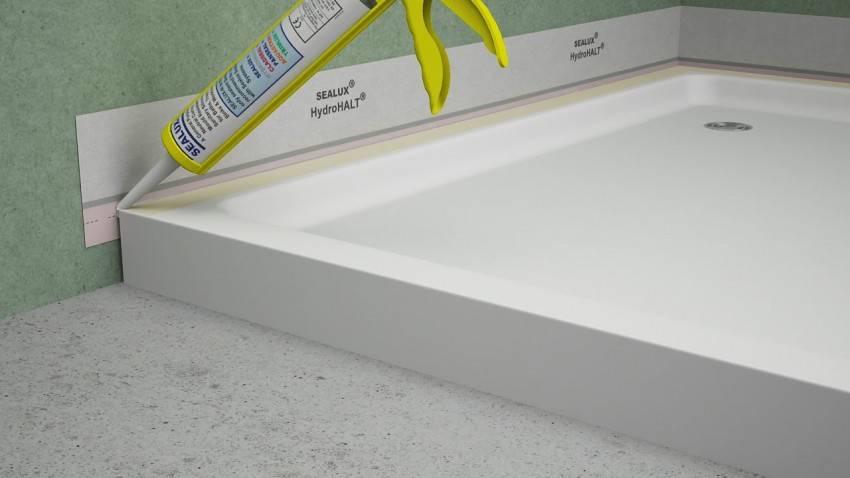

  • расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
  • канализационная арматура – сифон, фитинги, шланги и трубы.

Что понадобится для монтажа душевой кабины своими руками

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Монтаж поддона

Следует отметить, что технология монтажа разных кабин может отличаться. Например, достаточно часто отличаются точки подключения водопровода и канализации. Поэтому перед началом работ желательно тщательно изучить техническую документацию к приобретенной модели.

В первую очередь осуществляется установка поддона, если он входит в состав конструкции. Он монтируется на специальных опорных ножках, благодаря которым можно отрегулировать высоту от поверхности пола. Горизонтальное положение бортика также выравнивается с их помощью с использованием уровня

Важно, чтобы основание плотно касалось стены, а даже небольшие ямы в полу отсутствовали, тогда вода не будет скапливаться

Если функционал предусматривает наличие электроприборов, располагаемых под поддоном, то их рекомендуется разместить на дополнительном металлическом каркасе. Оставлять их непосредственно на полу комнаты запрещено правилами безопасности.

Поддон должен устанавливаться в строго горизонтальном положении. При его изготовлении производитель специально создает небольшой наклон, чтобы обеспечить самотек сливных жидкостей в канализацию. Если при монтаже данный элемент будет не очень ровно расположен, то вода не сможет самостоятельно уходить, а после высыхания на полу останутся следы.

Смотреть видео

Делайте подиум для душевой кабины ч.1

Watch this video on YouTube

В некоторых моделях открытого типа поддон отсутствует, поэтому его следует сделать самостоятельно своими руками. В большинстве случаев возводится подиум из бетона с кафельной или мозаичной облицовкой на небольшом возвышении со сливным трапом. Процедура состоит из следующих этапов:

  1. Выкладывается периметр основания. Чаще всего используется керамическая разновидность полнотелого кирпича.
  2. На необходимой высоте располагается трап, который затем должен подключаться к канализации.
  3. Производится стяжка из бетона с обязательным созданием небольшого наклона к сливу.
  4. При помощи водостойкого клея осуществляется укладывание плитки.
  5. Стыки необходимо затереть с применением водоотталкивающего средства или герметиком, предназначенным для сантехнических работ.

Чтобы предотвратить последующее размокание основания, можно добавить в раствор цемента ПВА либо жидкое стекло. Это существенно повысит водоотталкивающие свойства конструкции. Также желательно покрыть пол, боковые стенки и получившееся бетонное основание (до укладки плитки) специальным средством для гидроизоляции.

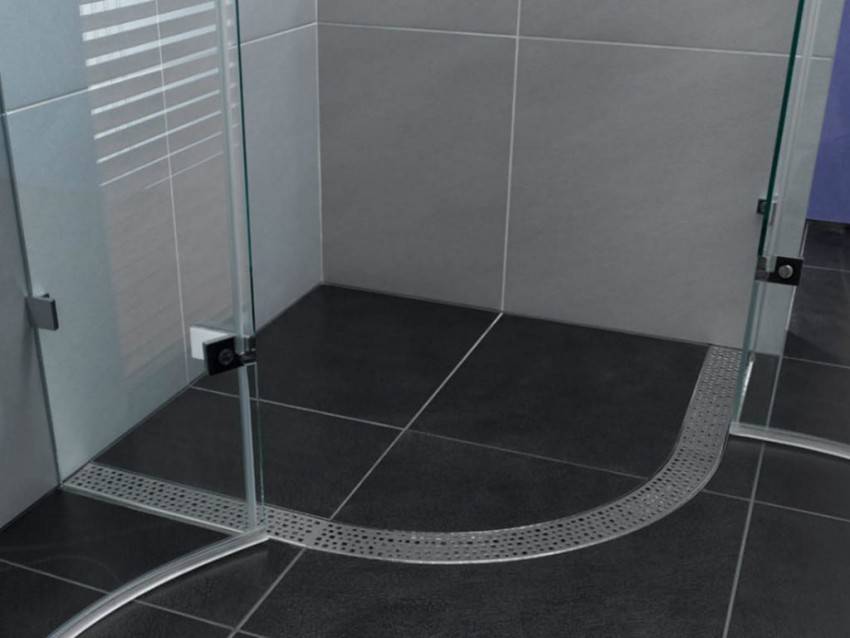

Трапы для душевых

Трапы обеспечивают сбор и отвод сточных вод, препятствуют проникновению запахов из канализации в помещение. От сифона отличаются возможностью разборки и прочистки без демонтажа устройства. Некоторые конструкции оборудованы обратным клапаном, предохраняющим от возврата отработанных стоков при засорении коллекторной трубы.

Конструкция сантехнического устройства более сложная, чем у сифона. Состоит из нескольких частей:

  • корпуса;
  • горловины;
  • гидрозатвора;
  • изоляционного воротника;
  • прижимного фланца;
  • решетки, защищающей от крупного мусора.

Вода протекает сквозь трап со скоростью 40-90 л/мин, очищаясь от больших частиц или волос. Съемный стакан можно без труда вытащить и удалить загрязнения.

Виды трапов

Гидрозатвор изготавливают в двух вариантах — «сухой» без воды или «мокрый» с жидкостью. Некоторые трапы снабжены сразу двумя барьерами. Для подключения к канализационной сети устройство укомплектовано отводной трубой.

Чтобы оборудовать душевой поддон своими руками, трап подбирают по характеристикам:

  1. Высота устройства. При подключении к трубе этот параметр используют для расчета необходимого уклона стока к канализации.
  2. Количество выводов. Если душ последний в ряду сантехнических приборов, его подключают к линии одной отводной трубой. При промежуточном расположении — двумя.
  3. Наличие обратного клапана. Желательно, чтобы трап имел защиту от затопления канализационными водами в аварийных ситуациях. Особенно, если поддон расположен ниже уровня пола, или душевая находится в подвале.
  4. Декоративность. Видимая часть трапа — решетка. Ее функции — защищать устройство от засора. Тем не менее она может украсить душевой поддон. Вариантов множество. Производители выпускают даже абсолютно незаметные конструкции, которые создают эффект воды, исчезнувшей «в никуда».

Для оборудования душевых используют стандартные трапы, собирающие воду в одной точке, или вытянутые вдоль поддона лотки. Такие устройства отличаются высокой пропускной способностью.

Подготовка коммуникаций

Для душевой кабины нужна принудительная вентиляция

Монтаж душевой кабины предполагает организацию принудительной вентиляции. Из моделей с открытым верхом идет пар, поэтому влажность в ванной комнате повышается. Естественного удаления воздуха не всегда хватает, поэтому прокладывают электрическую сеть для подсоединения встроенного вентилятора.

Электричество понадобится и для сложных боксов с расширенной функциональностью:

  • ставят влагостойкую розетку (с защитой) на 2,2 – 2,3 м от пола;
  • используют УЗО и автомат;
  • от распределительного щита проводят отдельную линию (кабель с заземлением).

Водоснабжающие трубы прокладывают в штробах, крепят на кронштейнах. Для линии используют металлопластиковые и полиэтиленовые коллекторы, их подсоединяют к стоякам ГВС и ХВС.

Порядок установки:

  • обрезают трубы, подбирают втулки, уголки, вентили;
  • перекрывают входной кран подачи, подсоединяют к выводам кабинки водопроводные трубы;
  • испытывают герметичность включением воды;
  • если напора входящей жидкости недостаточно для гидромассажа, врезают насос.

В полу проделывают канаву для укладки сточной трубы, подключенную к раструбу общего стояка. Вход в канализацию располагают так, чтобы подсоединить сифон, и он был выше отводной трубы, но под поддоном.

Правила и последовательность монтажа

Для начала необходимо распаковать все детали, внимательно проверить комплектацию и целостность. В первую очередь всегда устанавливается поддон.

Весь процесс заключается в установке поддона на специальные металлические ножки. На самой детали есть места для посадочных шпилек, они имеют длинную вертикальную форму, вкручиваются до упора, на них нужно привинтить гайки, а сверху шайбы.

Опора каркаса надевается на эти гайки металлической накладкой кверху и крест-накрест. Под опору стоит подложить небольшой слой пеноплэкса, который компенсирует все неровности.

Опора имеет короткую часть с вваренной гайкой, именно к этому месту нужно крепить центральную ножку. Сам процесс включает в себя установку ножки, крепление шайбой и затем контргайкой, это должно быть вкручено до упора, а сверху надета еще одна гайка.

В стеклопластике поддона залиты деревянные бруски, на них необходимо прикрепить специальные крепежные балки.

После того как все крепления будут хорошо затянуты, можно ставить поддон и выравнивать ножки. Конструкция должна твердо стоять на ровной поверхности. Под ножки обычно подставляют кронштейны, которые выполняют роль опоры для экрана поддона душевой кабины.

Подвод коммуникаций

Далее следует подключения слива к поддону. Выполняется это просто, главное выполнить проверку на течь. Все крепления уплотняются фум-лентой или герметиком, для наилучшего качества всегда стоит использовать хомуты. Необходимо проверить длину сливного шланга, чтобы она была достаточной, и его уклон, для легкого стока воды в канализацию.

Также нельзя забывать о подводе воды к душевой кабине и ее электроснабжении. Это выполняется в последнюю очередь и не требует специальных навыков. Все соединения для подачи воды необходимо сделать герметичными и тщательно проверить на наличие протеканий при пробном запуске работы конструкции.

Сборка стенок душевой кабины

Теперь нужно перейти к сборке ограждений и задней стенки кабины. Если стекла не маркированные, то определить их верх можно по числу отверстий, там их гораздо больше. Направляющие также не всегда имеют отметины, обычно более тонкая — это нижняя, а широкая и массивная — верхняя. Стекла имеют специальную кромку с пазами для крепления к аркам ограждения. Чтобы его выполнить, необходимо приподнять стекло, промазать его герметиком и потом установить обратно. Излишки материала обычно убираются рукой в мыльном растворе, а затем все протирается сухой тряпочкой. Далее закручивается винтик в прижимной лапке.

Стекла в стойках к арке ограждения монтируются достаточно просто, они имеют специальные пазы, между собой скрепляются саморезами. На стекла необходимо надеть специальный силиконовый уплотнитель. Далее герметиком промазывается поддон под направляющей, ставятся стекла ограждения

Крепить их саморезами непосредственно к поддону не требуется, также важно проследить, чтобы силикон не закрывал углубление для стока воды

Далее необходимо установить боковые панели, для этого место их стыка с поддоном и уже установленными направляющими промазывается силиконом. Они крепятся не только на герметик, но и на небольшие саморезы с гайками. Не стоит торопиться и затягивать саморезы сразу до упора, не все отверстия могут идеально совпасть между собой, поэтому сначала следует оставлять немного места для дальнейшего выравнивания. К поддону задние стенки также крепятся на саморезы, везде есть уже готовые для этого отверстия. Также устанавливается вторая боковая панель, остается закрепить только заднюю часть душевой кабины. Она, как правило, содержит все самое необходимое. Устанавливается она аналогично боковым, на саморезы, предварительно обработав все герметиком.

Подключение к водопроводу

Подводка воды к душевой кабине не представляет больших сложностей, если в стене правильно выведены водорозетки. При использовании душевых боксов горячая и холодная вода обычно подводится к задней панели, которая полностью не доходит до угла, в этом свободном пространстве на стене заранее монтируют две водорозетки. Их высота, взаимное расположение не играют никакой роли, они будут спрятаны за стенками душевой кабины и не видны. В частном доме или на даче с подогревом воды через водонагреватель (бойлер) трубопровод также прячут в стене или под стяжкой, чтобы он не мешал плотному прилеганию кабинки к поверхности облицовки.

Подключение к водопроводу кабины закрытого типа состоит из нескольких операций:

  • Для удобства подсоединения шлангов в водорозетки предварительно вкручивают угловые переходники с наружной резьбой, используя для герметизации ФУМ-ленту.
  • Далее, к переходникам прикручивают гибкие резиновые подводки в алюминиевой оплетке или сильфонные рукава, соединение «американка» имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  • Шланги подсоединяют к двум резьбовым фитингам на угловой панели, отмеченных красной и синей точками. Внутреннюю разводку проводят с помощью гибких водопроводных трубок, идущих в комплекте, их фиксируют металлическими хомутами.
  • Подключение к электросети душевого бокса проводят в соответствии с электрической схемой, обычно блок управления с электронными схемами находится на задней стенке и от него отходит вилка, которую включают в заранее установленную розетку.

Перед тем как подключить душевую кабину к водопроводу открытого типа, на одной из стен ванной в нужном месте по чертежам инструкции устанавливают две водорозетки с внутренней резьбой 1/2 дюйма.

Как проводится самостоятельный монтаж полотенцесушителя.

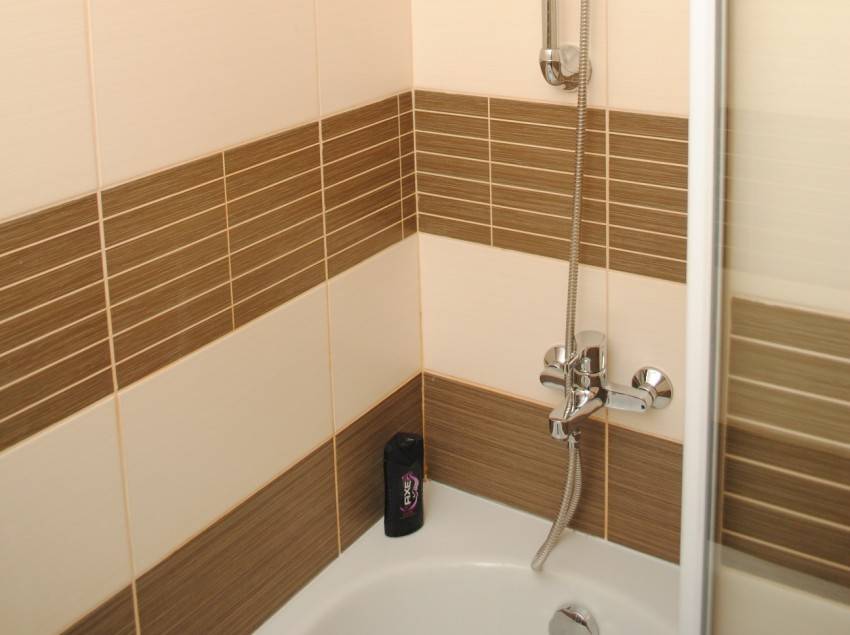

Подключение душа к водорозеткам

При этом следует учитывать, что они рассчитаны на использование с конкретным видом кабины, которая должна быть приобретена заранее. Далее подключение проводят в следующем порядке:

  • Используя ФУМ-ленту, вкручивают в водорозетки переходные муфты, на которые затем навинчивают декоративные тарелки, загерметизировав примыкание к стенам силиконом.
  • Ставят смеситель, к его верхней части прикручивают трубку душа, выставляют ее по уровню, отмечают точки крепежа карандашом на стене.
  • Просверливают плитку конусообразным сверлом диаметром 6 мм, вбивают дюбеля, устанавливают душевую лейку и крепят ее к стене на саморезы.
  • По завершении монтажа душа сифон подключают к канализации, ставят на место и герметизируют поддон, крепят к стенам направляющие, на которых держится дверь.

Стандартные размеры кабин

После приобретения любого вида душевой кабины, ее сборка, установка и подключение к водопроводу не вызывают особых трудностей у неподготовленного домовладельца при правильно расположенных водорозетках и канализационных отводах. Но обычно такими работами занимаются специалисты, производящие наиболее сложную часть всех работ — сборку, с использованием большого количества силиконового герметика и специального инструмента (шуруповерт). Поэтому своими руками данный вид операций проводят довольно редко и только с самыми простыми конструкциями открытых душевых уголков, собираемых самостоятельно.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

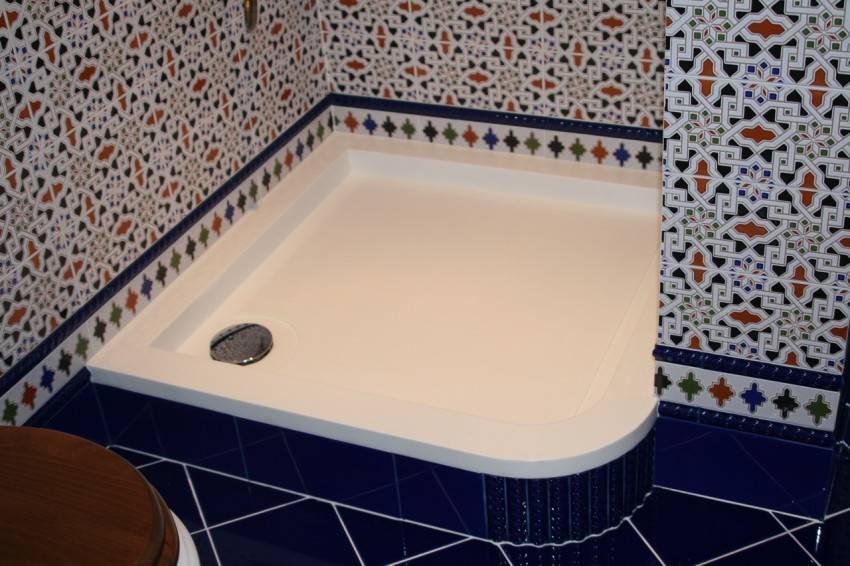

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

  • минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
  • учитывается высота укладки плитки, равная 25 мм;
  • при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
  • максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
  • внутри подиума предусматривается канал для прокладки сливной трубы;
  • в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

  1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
  2. В отверстие поддона герметично монтируется слив.
  3. Под поддоном закрепляется сифон.
  4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
  5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

  1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
  2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
  3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  4. Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

Этап третий

Собираем поддон

 Если ваша душевая кабина поставляется уже с собранным поддоном, то вы можете пропустить этот этап, кроме пункта регулировки по уровню.

1.Переворачиваем поддон вверх дном и кладем его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.

2.Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.

Каркас примеряем с учетом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные.(это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас)

Внимание! У некоторых производителей каркас может быть без отверстий, тогда после примерки каркаса на перевернутом поддоне, вы должны проделать такие отверстия сами. Также, у некоторых производителей отверстия могут не совпадать или быть вообще в другом месте, в таком случае, вам необходимо сделать новые отверстия исходя из правильной установки каркаса

После того, как каркас у вас будет примерян, закрепите его к поддону саморезами.

Внимание! Обязательно проверьте длину саморезов, чтобы случайно не вкрутить саморезы большей длины. Иначе они вылезут наружу внутри поддона и повредят поддон!. 3.Прикручиваем сифон слива

3.Прикручиваем сифон слива

Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.

Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.

5.Снимите защитную пленку  с поддона и передней декоративной панели

6.Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и еще раз проверьте уровень.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
