Ввод в дом
Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.
Прокладка кабеля в земле
Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.
В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.
Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.
Прокладка кабеля по воздуху
Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.
Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).
В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).
Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.
Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.
В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы
Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек
Полезные советы
В завершение приведем советы и итоги, касающиеся выполнения скрытой проводки в домах из дерева.
Базовые моменты:
Для электрической разводки в деревянном доме лучше использовать NYM — кабель с тройной электрической изоляцией.
Лучшую защиту цепи обеспечивают дифференциальные АВ, защищающие сеть от КЗ и утечки (УЗО).
Заземление распределительных коробок и металлических труб — обязательный элемент безопасности.
При монтаже нужно учесть усадку деревянного дома во избежание перекоса и повреждения проводов.
Соединение труб должно быть максимально надежным. Для объединения применяется сварка и пайка.
Лучшие трубы — медные
Их преимущества состоят в стойкости к коррозии и легкости изгибания.
По концам труб применяются пластиковые вставки, защищающие кабель от повреждения.
Если при монтаже используется вагонка или деревянные обои, можно пускать трубы по имеющимся углублениям.
В деревянном доме разрешено комбинировать скрытую и открытую проводку.
Монтаж делается исключительно по схеме, согласованной с экспертами.
Главное внимание уделяется защите от возгорания, а уже после эстетической составляющей.
Оптимальное решение — прокладка каналов в уже имеющихся углублениях, проемах окон и дверей, под плинтусами или потолочной облицовкой.
При использовании гофрированных труб обязательно покрытие поверхности штукатуркой или асбестовыми прокладками.
Трубы объединяются с помощью резьбы или сварки.
Распредкоробки должны находиться в свободном доступе.
Электрика в деревянном доме: схемы прокладки кабелей
Перед началом монтажа важно знать, какие розетки либо блоки розеток и где нужно будет установить. Требуется определить места для выключателей: их не должна закрывать мебель или другие предметы интерьера
Не последнюю роль играет правильное освещение.
Работу выполнять будет легче, если предварительно составить схему проводки для каждого помещения. При этом учитывается следующее.
Распределительный электрощит должен быть расположен в прихожей, неподалеку от входной двери.
На поэтажных планах в каждом помещении символически указываются места установки монтажных коробок. При этом следует предусмотреть их такое расположение, чтобы можно было уменьшить их количество (например, на общей стене смежных комнат).
Указываются «точки»: розетки, выключатели и места установки источников света (настенных и потолочных). Отмечается двух- или трехжильный кабель, который к ним будет проложен. Для розеток с заземлением, двухклавишных выключателей и светильников с двумя режимами работы необходим трехжильный кабель. В других случаях тип кабелей и их количество выбирается в зависимости от подключаемого оборудования.
Наносится на схему места установки другого специализированного электрооборудования: климатических контроллеров, устройств системы сигнализации, бойлеров и т.п. Мощные приборы объединяются в одну группу.
На схеме должны быть указаны все расстояния от прокладываемых кабелей и привязки «точек» до дверных проемов, окон, полов и потолков. Впоследствии это может облегчить ремонтные работы и избежать повреждения проводки
Важно: повороты трассы прокладываемых кабелей должны выполняться строго под прямым углом. Рекомендуемая высота (от уровня пола) установки распредщита – 1,5 м, розетки – 0,15-0,2 м, выключателей – в пределах 0,8-1,5 м
Кабели прокладываются горизонтально – 0,2 м от пола или от потолка.
Электропроводка должна делиться на две группы: розеточную и осветительную.
Монтаж электрики в деревянном доме должен предусматривать освещение приусадебной территории. Все внешние светильники объединяются в одну группу и подключаются к автоматическому выключателю.
Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 25 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
В последнее время представители организаций энергоснабжения требуют устанавливать счетчика (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.
Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. По полученному количеству подбираете электрощит.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные автоматы устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
И на последнем этапе желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Пример нарисованной на плане схема электропроводки в деревянном доме
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
- Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
№6. Прокладка кабеля по комнатам
Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.
Открытая проводка в кабель-каналах
Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:
- выбирают кабель-канал, который соответствует количеству проводов и их сечению;
- снимают крышку и крепят коробку канала к поверхности на саморезы;
- в местах соединения кабелей ставят распределительные коробки;
- основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
- кабель укладывают в канал, закрывают крышкой;
- концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.
https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)
Внутренняя проводка в металлической трубе
Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:
- подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
- проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
- диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
- протягивают кабель сквозь трубу и проверяют изоляцию;
- соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.
Соединение проводов
В распределительных коробках провода могут соединяться одним из следующих способов:
- соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
- соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
- опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
- дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.
Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.
Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.
После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.
Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
Статья написана для сайта remstroiblog.ru.
Подготовка проекта электроснабжения дома
Сначала нужно вычислить общую мощность от всех электрических и осветительных приборов. Для этого нужны ТУ, которые можно запросить у поставщика электрической энергии.
Затем проект разрабатывается так:
- Строится схема дома с указанием розеток, электроприборов, светильников, выключателей и т. п.;
- В зависимости от электроточки подбирается тип кабеля;
- Впроекте указывается расположение всех распределительных коробок и мощность каждого прибора;
- Нанести расстояние между электрическими точками и горизонтальными поверхностями: полом, потолком, а также между кабелем и проёмами;
- Поворачивать кабель нужно только под 90 градусов;
- Указать, что коммутация происходит с помощью дифференциальных автоматов;
- Для определения нагрузки на вводный автомат делается расчёт максимальной мощности (если в доме включить сразу все приборы).
Выбор кабеля и электроустройств
Кабель для проводки в деревянном доме можно подобрать, опираясь на таблицы соотношений сечения к нагрузке из справочника по электротехнике. Выбор кабеля также будет зависеть от сечения, подбирающегося в зависимости от того, сколько электроприборов группе и какая у них мощность. В деревянных домах часто применяют медные провода NYM, они прочные, дополнительно изолированы и удобны в использовании. Если применён провод из алюминия, то нельзя допускать его частого перегибания, иначе он может сломаться. Безопасность светильников и розеток повышают трёхжильные кабели. Не нужно забывать о заземлении, в т. ч. и для уличных осветительных приборов.
Выбор вводного кабеля и автоматического выключателя на вводе
В случае необходимости обновления электропроводки можно заменить и вводный кабель. Установив новые автоматы и поменяв проводку, часто сталкиваются с тем, что запаса сечения вводного кабеля недостаточно. А это может привести к возгоранию. Его сечение подбирается после расчёта нагрузки приборов.
Для замены вводной линии нужно обратиться к компании, поставляющей электроэнергию, т. к. делать это самостоятельно запрещено.
Чаще встречаются однофазные сети, для которых подойдут одно- и двухполюсные дифференциальные автоматы, для трёхфазных – трёхполюсные.
При выборе автоматического включателя стоит ориентироваться на мощность, достаточную для того, чтобы разорвать цепь и предотвратить короткое замыкание, а не полностью отключить питание во всём доме.
Номинал и тип автомата для однофазного питания
Выбирая автомат, как правило, опираются на формулу определения общей мощности всех приборов и допустимой нагрузки от тока:
Imax=P/U*cos φ, где cos φ — коэффициент мощности, который равен 0,8.
К полученному значению применяется поправочный коэффициент равный 1,1. Так можно узнать при каком токе сработает автоматический выключатель.
Чтобы определить тип автомата, нужно высчитать минимальный показатель тока короткого замыкания. В случае с однофазной сетью 220 В применяется следующая формула:
Iкз=3260*S/L, где L — длина провода, м, а S — его сечение, мм2.
Соотношение Iкз к Imax — основной параметр автомата.
В деревянных домах обычно используют автоматические выключатели типа С (сети смешанной нагрузки).
Вводный автомат располагается после электросчётчика. УЗО и эти устройства закрепляют в щитке, зафиксированном на металлопрофиле.
Выбор розеток и выключателей
Выключатели и розетки подбирают исходя из того открытая или скрытая планируется проводка, а также исходя из нагрузки от тока и возможности коммутации блока и выключателя в одной рамке.
Перед установкой выключателей и розеток сначала на стену крепится монтажная металлическая пластина, также она может быть и из негорючего пластика. Это делается для повышения пожарной безопасности.
Для безопасности современных приборов часто рекомендуется использовать трёхпроводные розетки с заземлением.
Видео описание
Ответы на вопросы, какой провод использовать и в чем отличия одножильных и многожильных проводов, можно получить, посмотрев это видео: Вводный автомат подбирается так, чтобы пиковая нагрузка питания в строении не вызывала отключения, плюс, 20-30 % запаса мощности. Плюс, высчитывается ток короткого замыкания, при достижении которого цепь гарантированно разорвётся.
Подбор автомата при однофазном питании происходит так:
- Высчитывается сумма мощностей всех бытовых электроприборов и определяется максимальный показатель тока с помощью формулы IHOM=P/U*cosф, где cosф соответствует 0,8. Результат увеличивается на 10% и получившаяся сила тока станет показателем, при котором будет происходить срабатывание автомата. Обычно он не превышает 25А.
- Затем определяется уровень тока, из-за которого произойдёт эффект короткого замыкания, применив формулу Iкз=3260*S/L. Здесь S подразумевает площадь сечения проводки, а L – её длину. Такой расчёт производится на самом протяжённом участке сети с минимальным показателем сечения жил.
- Автоматические выключатели характеризуются силой тока в момент короткого замыкания, делённой на номинальный показатель силы тока. Электросеть практически любого частного дома относится к сетям, имеющим смешанную нагрузку. Идеальными автовыключателями для них являются устройства типа «С».

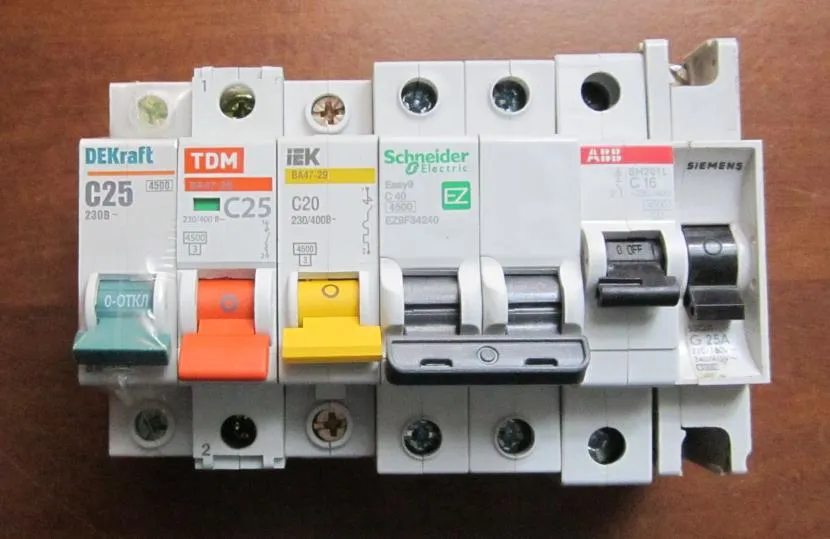

Виды автоматических выключателей Источник vse-e.com
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Монтаж скрытой проводки
- Необходимо сделать штробы или каналы в дереве, с помощью перьевого сверла, диаметр данного сверла должен соответствовать диаметру трубы или метало- рукава + 1, 2 мм., для того чтобы было легче пропихивать трубы;
- Если используются стальные трубы, то сначала монтируются они, а потом просовываются провода;
- Для гофрированного металлорукава, сначала провода, потом все вместе монтируется в канал;
- Распаячные коробки, желательно устанавливать, так, чтобы к ним всегда был доступ. Выпускать их наружу или использовать ревизионные «люки»;
- Установка выключателе, розеток, установка освещения зашивка стен, если это каркасное строение.
Меры противопожарной защиты
Базовые мероприятия, позволяющие снизить пожароопасность проводки:
- применение неразрывной системы заземления с внешним контуром и установка устройств защиты линии;
- монтаж защитных элементов из негорючих материалов между проводами и деревянным основанием;
- применение при скрытой разводке стальных направляющих труб;
- подбор сечения электропроводки и номинала автоматических предохранителей в соответствии с пиковой нагрузкой;
- использование при скрытом монтаже розеток с корпусами, защищающими стены от искр;
- использование для открытой схемы защитных каналов или рукавов из материалов, не поддерживающих горение.
