Элемент пельтье и его принцип работы

Принцип действия модулей

На контакте разнородных проводников происходит выделение или поглощение тепла в зависимости от направления электрического тока. Поток электронов обладает потенциальной и кинетической энергией. Плотность тока в контактирующих проводниках одинакова, а плотности потоков энергии отличаются.

Если энергия, втекающая в контакт, больше энергии, вытекающей из него, это означает, что электроны тормозятся в месте перехода из одной области в другую и разогревают кристаллическую решётку (электрическое поле тормозит их движение). Когда направление тока меняется, происходит обратный процесс ускорения электронов, когда энергия у кристаллической решётки забирается и происходит её охлаждение (направления электрического поля и движения электронов совпадают).

Энергетическая разность зарядов на границе полупроводников самая высокая и в них эффект проявляется наиболее сильно.

Модуль «Пельтье»

Больше всего распространён термоэлектрический модуль (ТЭМ), представляющий собой полупроводники p-, и n-типов, соединённые между собой через медные проводники.

Схема принципа работы модуля

В одном элементе существует 4 перехода между металлом и полупроводниками. При замкнутой цепи поток электронов перемещается от отрицательного полюса АКБ к положительному, последовательно проходя через каждый переход.

Вблизи первого перехода медь – полупроводник p-типа происходит тепловыделение в полупроводниковой зоне, поскольку электроны переходят в состояние с меньшей энергией.

Вблизи следующей границы с металлом в полупроводнике происходит поглощение теплоты, в связи с «высасыванием» электронов из зоны р-проводимости под действием электрического поля.

На третьем переходе электроны попадают в полупроводник типа n, где они обладают большей энергией, чем в металле. При этом происходит поглощение энергии и охлаждение полупроводника около границы перехода.

Последний переход сопровождается обратным процессом тепловыделения в n-полупроводнике из-за перехода электронов в зону с меньшей энергией.

Поскольку нагревающиеся и охлаждающиеся переходы находятся в разных плоскостях, элемент «Пельтье» сверху будет охлаждаться, а снизу нагреваться.

На практике каждый элемент содержит большое количество нагревающихся и охлаждающихся переходов, что приводит к образованию ощутимого температурного перепада, позволяющего создать термоэлектрогенератор.

Как выглядит структура модуля

Элемент «Пельтье» содержит большое количество полупроводниковых параллелепипедов p-, и n-типов, последовательно соединённых между собой перемычками из металла – термоконтактов, другой стороной соприкасающихся с керамической пластиной.

В качестве полупроводников применяется теллурид висмута и германид кремния.

Достоинства и недостатки ТЭМ

К преимуществам термоэлектрического модуля (ТЭМ) относят:

• малые размеры;
• возможность работы, как охладителей, так и нагревателей;
• обратимость процесса при смене полярности, позволяющая поддерживать точное значение температуры;
• отсутствие подвижных элементов, которые обычно изнашиваются.

Недостатки модулей:

• малый КПД (2-3%);
• необходимость создания источника, обеспечивающего температурный перепад;
• значительное потребление электроэнергии;
• высокая стоимость.

Несмотря на недостатки, ТЭМ применяются там, где большие энергозатраты не имеют значения:

• охлаждение чипов, деталей цифровых фотокамер, диодных лазеров, кварцевых генераторов, инфракрасных детекторов;
• использование каскадов ТЭМ, позволяющих добиться низкой температуры;
• создание компактных холодильников, например, для автомобилей;

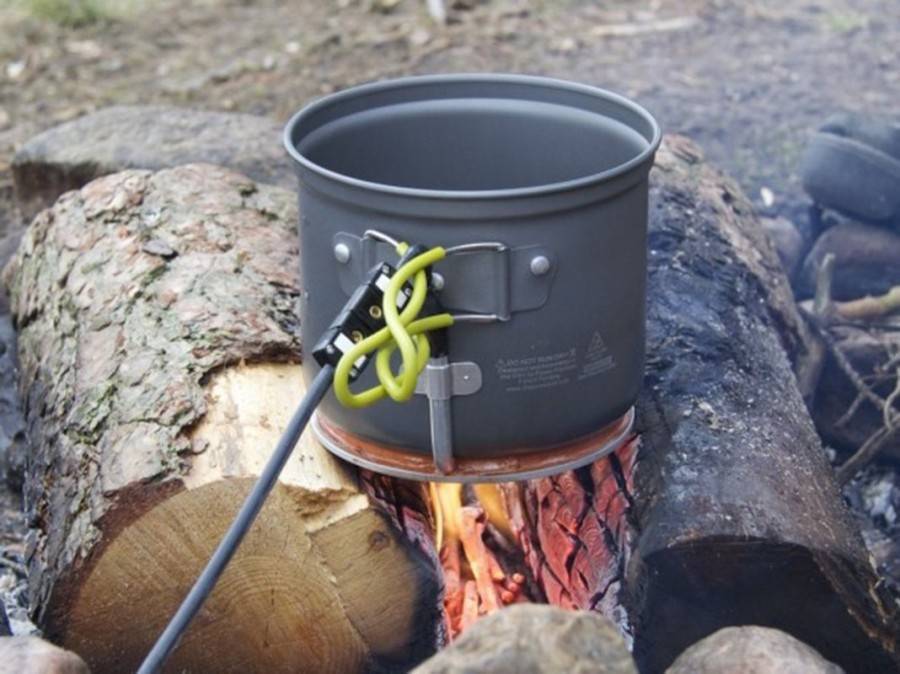

• термоэлектрогенератор для зарядки мобильных устройств.

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

1. Компактность, удобство установки на самодельное электронное плато.
2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

• Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
• Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Элемент Пельтье для кондиционеров своими руками

Если речь идёт об элементе Пельтье для кондиционеров, то он может быть изготовлен только из проводника «ПР12». Дело в том, что этот тип проводников отлично выдерживает аномальные температуры и способен выдавать до 23В напряжения. Сопротивление при этом должно колебаться в пределах 3 Ом. Максимальные перепады температур будут достигать 10 градусов и КПД – 65 процентов. Проводники нужно укладывать в один ряд.

Стоит отметить, что элемент Пельтье может служить в качестве охладителя для видеокарты персонального компьютера. Для изготовления охладителя нужно взять 14 проводников, желательно из меди. Чтобы подключить элемент Пельтье к видеокарте ПК нужно задействовать немодульный проводник. Само устройство монтируется рядом с встроенным кулером на видеокарте. Для закрепления можно использовать маленькие металлические уголки, а для фиксации обычные гаечки.

Если при работе замечаются какие-то интенсивные шумы и прочие неестественные звуки, стоит проверить работоспособность проводки и осмотреть каждый проводник.

Краткая история открытия и обоснование физики работы

В основе работы элемента Пельтье находится физический принцип прохождения тока через две соприкасающиеся пластины, изготовленные из материалов с различными уровнями энергии тока прохождения, или другими словами — полупроводниками отличающихся типов. В месте их соединения будет наблюдаться нагрев при подаче тока в одну сторону, и понижение температуры при движении его в обратную.

Открыт эффект был еще в 18 веке Жан-Шарлем Пельтье, который получил его случайно, соединив контакты из висмута и сурьмы от источника тока. Капля воды, находящаяся в точке соприкосновения, превратилась в лед, что и вызвало интерес исследователя. Практическое применение открытие не получило по причине слабой распространенности электротехники в указанный период времени. Вспомнили о нем уже позднее, в век развития микроэлектроники, компонентам которой нужно было миниатюрное охлаждение, желательно без жидкостей и подвижных частей (насосов, вентиляторов и прочих).

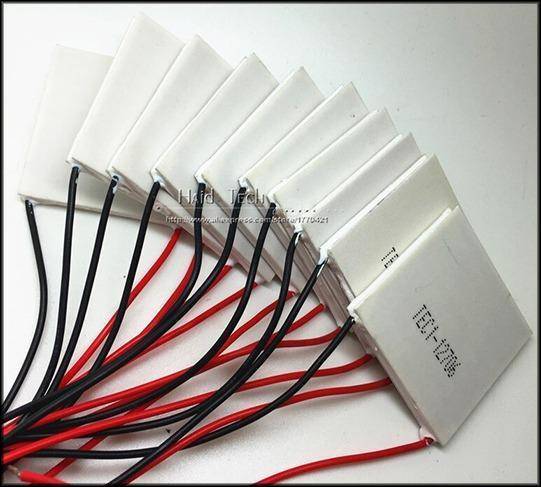

Продаваемые сборки элементов Пельтье:

Элемент Пельтье можно создать не только из полупроводников. Но, к сожалению, эффект от использования различных проводящих металлов будет ниже, и практически полностью потеряется за счёт нагревания их в месте соприкосновения и общей теплопроводности материала.

Внутреннее устройство элемента Пельтье:

В общем виде конструкция выглядит как набор электродов кубической формы, изготовленных из полупроводников n- и p-типа. Каждый из них соединен с противоположными проводящими контактами, а все указанные пары соединены между собой последовательно. Причем расположение элементов выполняется так, чтобы связующие металлы между сборками полупроводников одного типа, соприкасались с первой стороной устройства в общем, а второго с противоположной. Сами p- и n- кубы зачастую изготавливаются из теллурида висмута и сплава кремния с германием. Соединительные контакты обычно из меди, алюминия или железа. Здесь главное требование — хорошая теплопроводность. Количество же пар в одной конструкции не ограничивается, и чем их больше, тем эффективнее работает элемент Пельтье. При подаче напряжения на сборку одна ее сторона нагревается, вторая охлаждается.

Принципиальная схема соединений в элементе Пельтье:

Годом нахождения обратного эффекта, выражающегося в выработке тока при охлаждении и нагреве соединенных проводников из разных металлов, принято считать 1821. Открытие было сделано Т. И. Зеебеком, который уже на следующий год опубликовал его в статье, предназначенной для Прусской академии наук, с названием «К вопросу о магнитной поляризации некоторых металлов и руд, возникающей в условиях разности температур».

Хотя согласно его работе, система генерации действует не только при использовании полупроводников, с ними ее КПД намного выше.

Элемент Пельтье, предназначенный целям генерации тока:

Изготавливаем кулер для воды самостоятельно

Для охлаждения воды в кулерах применяются охлаждающие элементы или ТЭМы. Такой прибор или его аналог можно изготовить и в домашних условиях, если есть необходимые детали и небольшой опыт по сборке электрических цепей. Сделанную основу можно дополнить по своему усмотрению, так что кулер может иметь самые разные формы и конфигурации.

Для изготовления охлаждающего ТЭМа может понадобиться параллелепипед из нержавеющей стали со сторонами 10*10*3см, который будет служить теплообменником и должен быть абсолютно герметичным. С двух наименьших сторон просверливаем отверстия – выходы диаметром ½ дюйма. Выходы должны иметь резьбу для вкручивания дополнительных деталей, поэтому если не можете сделать их самостоятельно, обратитесь к специалистам.

Также понадобится:

• гибкая подводка для воды, которую можно купить в любом магазине сантехники;
• блок для подсоединения кулера к сети, который может регулировать силу тока;
• термоэлектрический модуль TEC1–12705 (40×40), а точнее два модуля;
• достаточное количество проводов сечение 0.2-0.3 мм;
• термоклей, который можно заменить термопастой;
• а также тумблер и кнопка, которые будут вводить наше устройство в действие.

Этапы работы.

1. В первую очередь надежно фиксируем модуль на нержавеющей емкости. Это можно сделать термоклеем. Затем провода распределяем на плюс и минус, подключаем тумблер и пусковую кнопку. Собираем полученную электрическую цепь, подключаем блок питания и испытываем. Проверяем полученную цепь быстро, так как при долгой работе она выйдет из строя без использования воды.
2. Когда убедились в работе цепи можно подключать воду. Для этого берем подводку, один конец которой подключаем к крану с водой, а второй с теплообменной емкостью. Из второго отверстия ёмкости вода будет потребляться в охлажденном виде.
3. На данном этапе можно заполнить наш кулер водой и провести более серьезные испытания. Воду включайте не большим напором, этого будет достаточно для охлаждения жидкости и ее регулярного потребления.

Кулер практически готов, осталось придать ему более эстетичный вид и можно пользоваться на своем усмотрение.

Историческая справка

Термоэлектрические эффекты или термоэлектричество, своим открытием обязано нескольким ученым. Впервые явление открыл немецкий физик Томас Иоганн Зеебек, в 1821 году. Оно получило название «Эффект Зеебека».

Обратное свойство – нагревание или охлаждение разнородных проводников воздействием электрического тока, в 1834 году изучил француз Жан Пельтье, его именем назван и сам эффект и термоэлектрический преобразователь, получивший название элемент Пельтье. Свой вклад в исследования внесли, также русский физик Эмилий Ленц в 1838 г. и британец Уильям Томпсон в 1851 г.

Причина, по которой эти технологии не получили широкого распространения, заключается в низком КПД, при использовании чистых металлических пар — это сотые доли процента. Немногим более эффективными — 1,5-2,0% оказались термоэлементы из полупроводников, которые начали использоваться в середине XX века.

Была отсылка к теме термоэлектрических генераторов и в советской фантастике — в 1930-х годах Роман Адамов написал научно-фантастический роман «Тайна двух океанов», о похождениях подводной лодки «Пионер», источником энергии в которой служила термопара.

Принцип действия элемента Пельтье

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Современный элемент Пельтье  представляет собой конструкцию из двух пластин-изоляторов (как правило керамических.). Между этими пластинами-изоляторами находится одна или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi₂Te₃ и твёрдого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой.

Устройство модульного элемента ПельтеА – контакты для подключенияB – горячая поверхностьC – холодная сторонаD – медные проводникиE – полупроводник p-типаF – полупроводник n-типа

Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n-p), а снизу – противоположные (p-n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются… или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Соединение полупроводниковых элементов ПельтьеA- горячая сторона,  B – холодная сторона

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, т.к. это позволит повысить эффективность системы. При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Маркировка элементов Пельтье

Маркировка элемента Пельтье разделена на три группы

1. Обозначение элемента. Первые две буквы всегда “TE”. После них идёт буква “C” (стандартный размер) или “S” – малый размер.Далее идёт цифра, указывающая сколько слоёв в элементе.
2. Количество термопар в элементе.
3. Величина номинального тока, в амперах.

Вот пример расшифровки маркировки элемента Пельтье

Пример расшифровки маркировки элемента Пельтье1- элемента Пельтье стандартного размера с 1 слоем элементов2 – содержит 127 термопар3 – номинальный ток 6 А

Иногда может быть четвёртая группа, указывающая на размеры модуля. Например, “40” указывает что элемент имеет размер 40х40 мм.

Технические параметры элементов Пельтье

Главными параметрами у элементов Пельтье являются:

• Q_max – производительность холода. Данный параметр рассчитывается из максимального тока и разности температур между противолежащими обкладками модуля Пельтье
• DTmax – максимальный температурный перепад между сторонами элемента Пельтье в идеальных условиях
• I_max – ток, при котором перепад температур достигает своего максимума
• U_max – предельное напряжение, при котором перепад температур достигает своего максимума
• Resistence (RES) – сопротивление внутренних элементов изделия
• КПД (COP) – данный показатель у самых лучших модулей едва дотягивается до 50 %. Но чаще всего встречаются элементы КПД от 20% до 30%.

Ядерные батарейки РИТЭГ

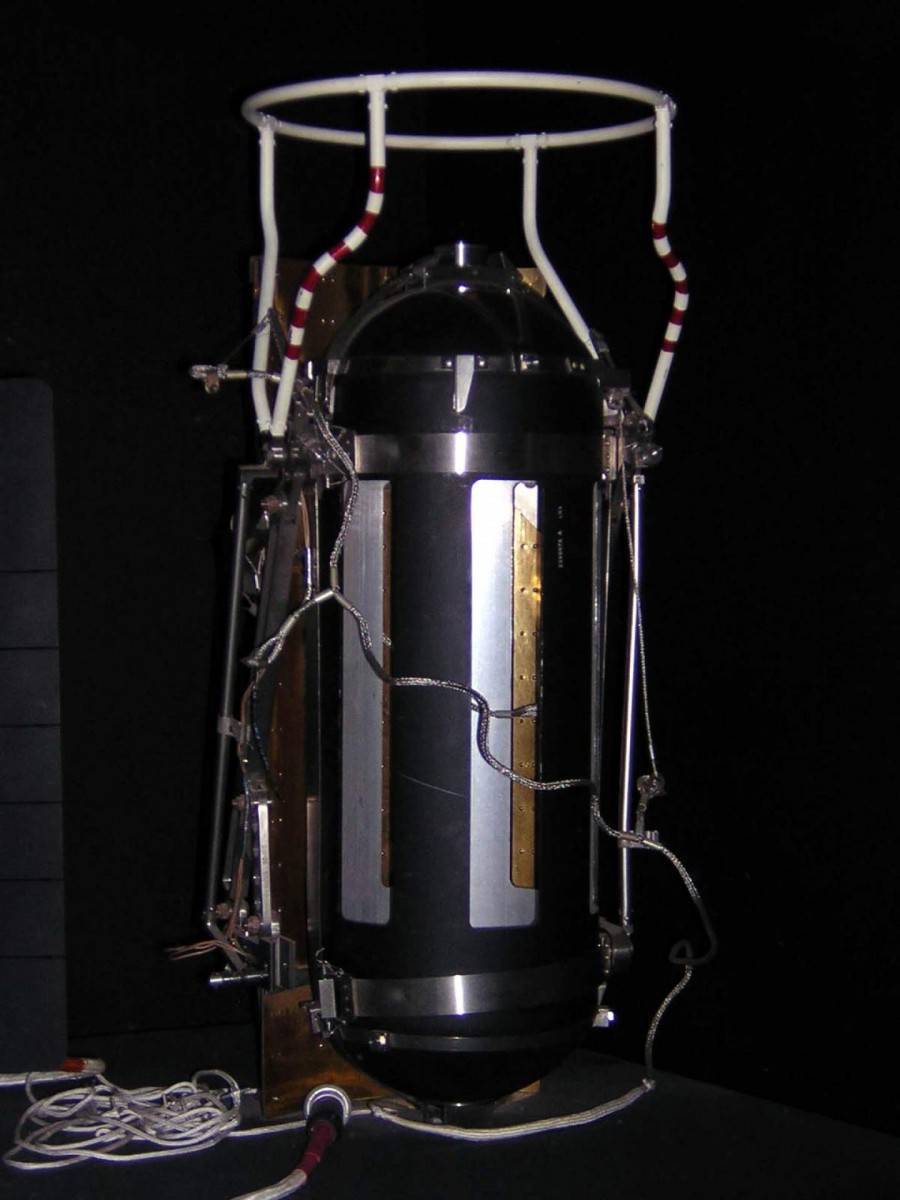

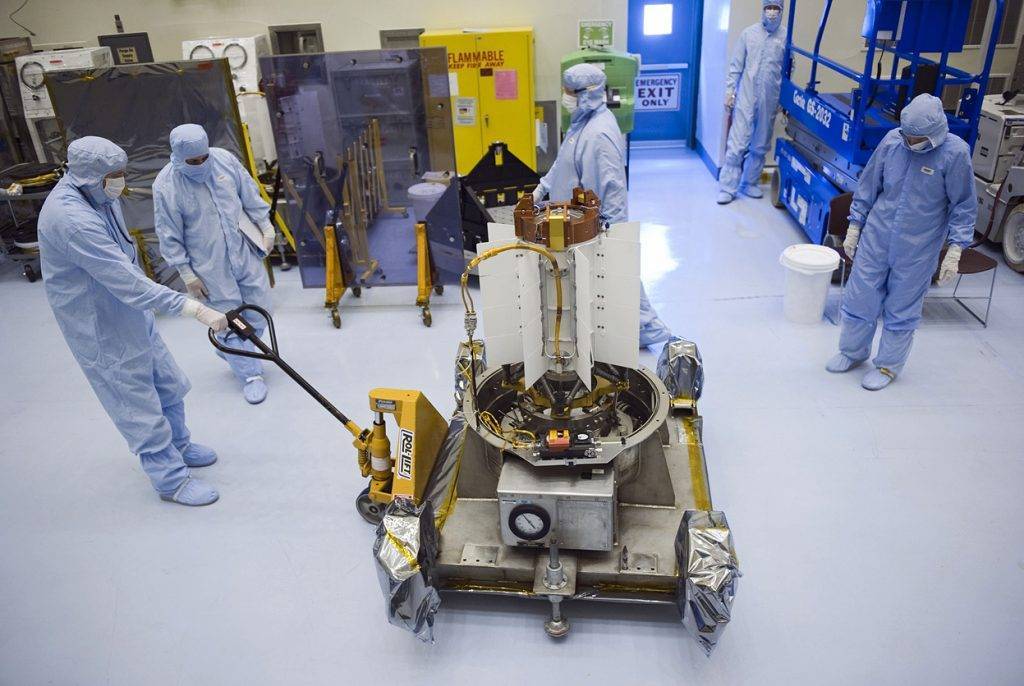

Радиоизотопный термоэлектрический генератор (РИТЭГ) представляет собой устройство использующее термопары для преобразования тепла, выделяемое при распаде радиоактивного материала, в электричество. Этот генератор не имеет движущихся частей. РИТЭГ использовался в качестве источника энергии на спутниках, космических аппаратах, удаленных объектах маяков, построенных СССР для Полярного круга.

РИТЭГы, как правило, являются наиболее предпочтительным источником энергии для устройств, которым требуется несколько сотен Ватт мощности. В топливных элементах, батареях или генераторах установленных в местах, где солнечные элементы являются неэффективными

Радиоизотопный термоэлектрический генератор требует соблюдения строгих мер осторожного обращения с радиоизотопами в течение долгого времени после окончания его срока службы

В России насчитывается порядка 1 000 РИТЭГов, которые использовались в основном для источников питания на средствах дальнего действия: маяках, радиомаяках и других специальных радиотехнических средствах. Первым космическим РИТЭГом на полонии-210 стал «Лимон-1» в 1962 году, затем «Орион-1» мощностью 20 Вт. Последняя модификация была установлена на спутниках «Стрела-1» и «Космос-84/90». «Луноходы»-1,2 и «Марс-96» использовали РИТЭГ в системах обогрева.

Как это работает

Из описания элемента (термоэлектрический преобразователь) понятно, что элементы Пельтье преобразовывают электричество в изменение температуры и наоборот, воздействие на стенки элемента разности температур преобразовывают в электричество, поэтому его ещё называют «термоэлектрический генератор». В основном, каждый из элементов состоит из 127ми полупроводников, соединённых последовательно. Из-за этого стоит помнить, что при выходе из строя одного из них, весь элемент придет в негодность.

При прохождении тока через «внутренности» элемента Пельтье, одна его стенка нагревается а обратная — охлаждается. Такой же принцип работает и в обратном порядке: если принудительно одну стенку элемента нагревать, и вторую охлаждать, то на контактах образуется постоянный ток. Полярность у которого будет зависеть от того, какую именно сторону будут нагревать.

Важно помнить о граничной температуре. Полупроводники, внутри элемента крепятся на припое с температурой плавления, около 140 °C

Это значит, что если температура нагрева приблизится к этому значению, вероятно весь элемент выйдет из строя (расплавится и развалится).

В работе, при охлаждении чего либо с помощью элементов Пельтье, не стоит забывать отводить высокую температуру с обратной стороны элемента. Так как это может привести к разрушению элемента. В автомобильный холодильниках, упоминавшихся ранее, стоит воздухоотвод, который выводит наружу горячий воздух.

TEC контроллеры / драйверы

Иногда вам нужен специальный контроллер / драйвер TEC. Конечно, для продвинутых приложений доступно множество устройств. На eBay вы можете найти несколько устройств, которые будут выполнять эту работу. На рис. 4 показано такое многофункциональное устройство, которое неожиданно имеет один канал обратной связи для приема входных сигналов от термистора NTC для стабилизации температуры.

Рис. 4: контроллер Пельтье sPLC-10

Контроллер TEC регулирует ток, подаваемый на микросхему Пельтье, в соответствии с требуемой температурой объекта и фактической измеренной температурой объекта. Чтобы иметь возможность контролировать температуру объекта, вы должны разместить датчик на объекте

Обратите внимание, что важно размещать датчик как можно ближе к критической точке на объекте, где необходимо поддерживать желаемую температуру

Поскольку охлаждение вентилятора радиатора снижает тепловое сопротивление от радиатора к окружающему воздуху, большинство высококачественных контроллеров TEC имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера.

Где ещё применяют термоэлектрические модули

Эффект Пельтье-Зеебека известен с 1840-х годов. Его активно используют и по сей день, благодаря устойчивости законов физики. Термоэлектрическому модулю всегда найдётся место там, где есть избыточная энергия или нужно быстро и бесшумно совершить теплообмен.

Основное применения теплоэлектрических модулей:

1. Охлаждение микросхем. Вентиляторы, как основной теплообменник, уходят в прошлое. Им на смену идут компактные, бесшумные и практически вечные ТЭМ.

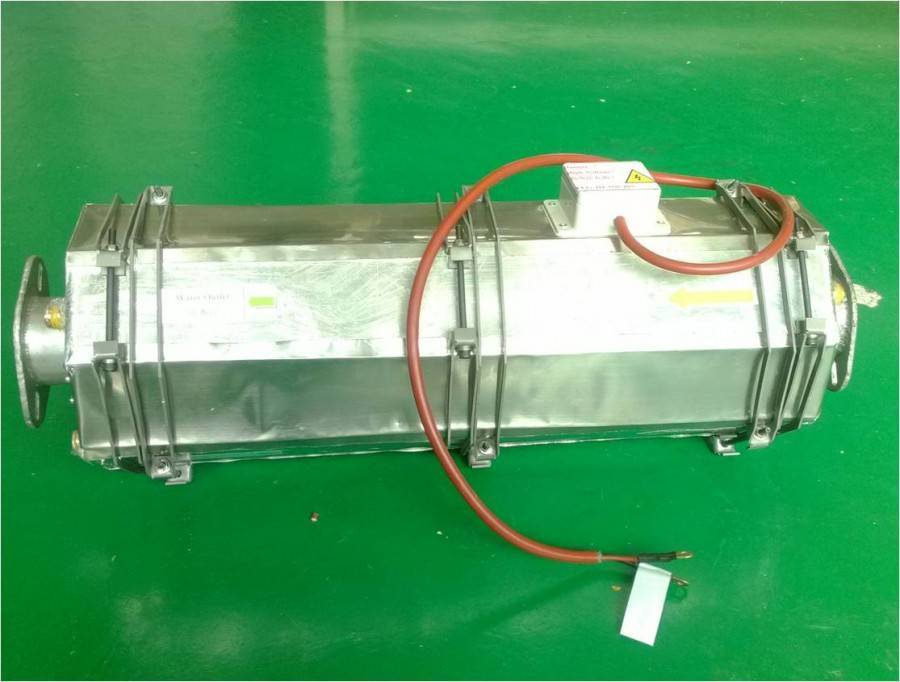

2. Машиностроение. Даже самый современный ДВС выделяет отработавшие газы из камеры сгорания. Инженеры используют их высокую температуру для получения дополнительной энергии при помощи элементов Пельтье. Собранная энергия подаётся обратно в системы двигателя, но уже в виде постоянного тока, что позволяет экономить топливо.
3. Бытовая техника. Всё, что описано выше плюс большинство бытовых приборов, работающих на охлаждение или подогрев (кроме компрессорных холодильников).

И маленький секрет напоследок. Наш модуль имеет почти чудесное свойство — обратимость. Это значит, что при перемене полярности постоянного тока на проводах модуля (с помощью переключателя) горячая и холодная поверхность меняются местами. Кулер превращается в нагреватель, холодильник в тепловую камеру (инкубатор), а кондиционер — в маломощный тепловентилятор. Для этого не придётся изменять схему устройства. Достаточно просто поменять полярность.

Этот принцип использован в устройстве под названием рекуператор. Он представляет собой бокс, состоящий из двух изолированных камер, которые сообщаются между собой при помощи вентиляторов. При помощи модулей Пельтье холодный воздух с улицы подогревается энергией, извлечённой из нагретого воздуха, который отводится из помещения. Приспособление позволяет экономить на отоплении дома.

Виталий Долбинов, рмнт.ру

Работа с элементами Пельтье

Подключение термоэлектрического модуля

Подключение модуля на элементах Пельтье не представляет собой никаких сложностей, так как для этого на два выходящих конца достаточно подать U DC с источника питания ИП

При этом стоит обратить внимание на номинальное напряжение, указанное в техпаспорте

На красный конец провода подается «+», на черный – «-».

Как уже указывалось выше, при ошибочном подключении начинает нагреваться другая поверхность.

Проверка элемента Пельтье

С учетом того, что термоэлектрический модуль должен нагреваться с одной стороны и охлаждаться с другой, самый простой вариант протестировать данное устройство – подать на него необходимое напряжение с ИП. При этом, одна сторона у него станет теплой, а вторая – холодной.

При отсутствии ИП, можно провести проверку подручными средствами, а именно:

• Взять обычный мультиметр и подключить его клеммы к выводам термоэлектрического модуля.
• Зажечь пламя от спички или зажигалки и поднести к одной из пластин, прогрев ее.
• Так как согласно закону Зеебека, разница температур вызовет протекание I, это отразится на экране прибора.

Важно! Шкала показаний мультиметра должна быть выставлена на замер показаний по току

Сборка элемента Пельтье собственными силами

Для тех, кто желает изготовить элемент Пельтье дома, своими руками, стоит отметить, что это практически невозможно. Подобные термоэлектрические модули легко можно приобрести в соответствующих магазинах радиодеталей, а их стоимость настолько невысока, что собирать его вручную становится просто невыгодным.

Однако некоторые из подобных устройств на основе элемента Пельтье можно попробовать собрать самостоятельно. К примеру, портативный генератор на термоэлектрическом модуле сможет пригодиться в походах, поездках или долгих путешествиях.

Для сборки генератора понадобится элемент ИМС L6920:

Как видно из указанной схемы при входном U от 0,8 до 5,5В на выходных клеммах будет присутствовать U=5В. При использовании термоэлектрического модуля, можно ограничить его Т посредством применения походного котелка с кипятком, за счет чего по закону Зеебека на выходе пойдет ток, что и обеспечит имеющееся напряжение в 5 В.

Элемент Пельтье своими руками посредством диодов

Теоретически изготовить подобный элемент Пельтье на диодах вполне возможно.

С учетом того, что с физической точки зрения работа термоэлектрического модуля заключается в разности проводимостей материалов p-n и n-p, то можно использовать обычные диоды, которые таковыми и являются. Однако, если данная схема будет работать при нагреве, то понизить температуру посредством диодов не представляется возможным.

Диоды можно использовать как датчик температуры, причем при включении их в цепь в обратном направлении переход откроется, в результате чего I также пойдет в обратном направлении. Однако работать в качестве генератора данная схема не сможет.

Таким образом, посредством элемента Пельтье можно осуществить сборку различных компактных приборов, что будет являться наиболее доступным и дешевым вариантом.

Разновидности элементов

На сегодняшний день, проворливые китайцы изготавливают огромное количество вариаций и размеров элементов «Пельтье», что позволяет приобрести их по вполне доступной цене, около $2-3 за штуку.

• Основные встречающиеся размеры это 25х25 мм., 30х30 мм., 40х40 мм., 50х50 мм. и 62х62 мм.
• По напряжению питания  различают элементы на 5,9 в., 12 в., 15 вольт.
• Так же существуют и различные мощности элементов. Обычно это от 3,2 до 15 Ампер.
• Ещё один из основных показателей элементов — разность минимальной и максимальной температур(ΔT max) У «китайских» экземпляров это, в основном, :  67°C — 68°C.

Термоэлектрический модуль

Элементы Пельтье применение нашли в устройстве, состоящем из множества полупроводников p и n типов. В отличие от транзисторов и диодов, переходные области находятся на границе металла с полупроводником. В модуле Пельтье элементы в большом количестве располагаются между керамическими пластинами, что позволяет сделать устройство мощней.

Каждый элемент содержит 4 перехода на контакте полупроводник-металл. Когда электрическая цепь замкнута, электроны перемещаются от минуса батареи питания к плюсу, проходя через все переходы.

На первом переходе термоэлектрического модуля (ТЭМ) между медной шиной и р-полупроводником в последнем выделяется тепло, так как поток зарядов попадает в область с меньшей энергией.

На другом контакте в полупроводнике поглощается энергия, поскольку электроны “высасываются” электрическим полем, совпадающим с направлением их движения. Там происходит процесс охлаждения.

На третьем контакте энергия электронов поглощается, поскольку полупроводник типа n имеет энергию больше, чем металл.

На четвертом переходе выделяется тепло, так как электроны снова тормозятся электрическим полем.

Таким образом, на одной стороне выделяется тепло, а другая – охлаждается. На одном элементе это явление будет незаметно, но модуль Пельтье, элементы которого располагаются между двумя керамическими пластинами, создает значительный температурный перепад.

Модуль можно применять как генератор электроэнергии, если поддерживать разную температуру пластин. При этом каждый термоэлектрический элемент Пельтье последовательно подключается к соседнему через медные перемычки, и токи их суммируются.
