Гофрированные трубы для наружной канализации: виды, правила и стандарты применения

Использование двухслойных гофрированных труб для системы ливневой канализации

Ливневой канализацией называется безнапорная система каналов и приспособлений для сбора, фильтрации и отвода осадков и талых вод. В большинстве случаев это покрытые решеткой дождесборники — двухслойные гофрированные трубы, по которым осадки направляются в колодец или коллектор. Дождесборники лучше подбирать с отверстием для крепления труб, что позволяет ускорить перемещение сточных вод. Гофра трубу для канализации предпочтительно укладывать с наклоном 1% , то есть по 1 см на 1 м трубы. Чтобы канализационные трубы не замерзали, их устанавливают ниже уровня промерзания почвы. Часть трубы, которая находиться в зоне замерзания обматывается утеплителем для того, чтобы внутри не возникла минусовая температура. В зависимости от количества атмосферных осадков региона, размер гофрированных труб для ливневой канализации колеблется от 110 мм до 210 мм.

Укладка гофрированных труб в земле на песчаной подушке

Разновидности гофрированных труб для канализации

Для канализации используют гладкостенные гофрированные двухслойные трубы, наружная оболочка которых окрашена в различные цвета для защиты внутренней поверхности от солнечного излучения. Однослойная гофротруба из-за своей неровной ребристой внутренней поверхности не используется для отвода канализационных стоков, в исключительных случаях ради экономии финансовых средств из нее делают своими руками дренажный трубопровод с отверстиями в стенках или покупают готовое аналогичное изделие у одного из многочисленных производителей.

Отличительная черта всех гофротруб — указание в их технических характеристиках параметра кольцевой жесткости, выраженного в условных единицах SN, соответствующих нагрузке в один килоНьютон на квадратный метр (кН/м2). Класс кольцевой жесткости указывает нагрузку на площадь (в квадратных метрах) трубы в радиальном направлении, при которой ее деформация не превысит 4%, в зависимости от его значения все трубы условно разбивают на следующие категории:

• Легкие. Канализационные трубы имеют кольцевую жесткость SN 2 — 4 — 6 класса, рассчитаны на укладку в грунт на глубину не более 6 м, изготавливаются из двухслойного полиэтилена ПНД и ПВД. К данной категории относят двухслойные гибкие гофрированные изделия из полиэтилена, основное назначение которых — прокладка кабельных электрических линий (наружная оболочка красного цвета), телекоммуникационной связи (синяя оболочка), а также ливневой, стоковой и дренажной канализации (наружная оболочка зеленого или черного цвета).
• Тяжелые. Кольцевая жесткость изделий данного класса — 8 — 10 — 12 SN, трубы изготовлены из полиэтилена или полипропилена, укладываются в грунт на глубину до 15 м, широко используются для прокладки большинства видов сетей коммунальных и промышленных канализационных магистралей.
• Сверхтяжелые. Высокопрочные трубы с показателем кольцевой жесткости в 16 — 24 SN делают из полипропилена, они предназначены для прокладки канализационных сетей под участками почвы, испытывающими высокие нагрузки: автомобильные дороги, железнодорожные пути, взлетно-посадочные полосы аэродромов.

В линейке продукции Корсис к сверхтяжелым относится серия АРМ, с наружным диаметром от 800 до 2400 мм, изделия имеют внутреннюю оболочку желтого цвета, выпускаются из двухслойного полиэтилена, внутри которого в гофре для повышения прочности размещены стальные вставки в виде колец. Данная труба способна выдержать осевые нагрузки в 24 SN при изготовлении под заказ, трубные отрезки обычно соединяются между собой посредством термоусадочных муфт и полиэтиленового прутка, который выдавливается ручным экструдером и прочно стыкуется с муфтой при нагревании ее поверхности газовой горелкой.

Характеристики и требования к продукции Корсис

Дренажные гофротрубы от компании ДКС

Российская компания ДКС появилась на рынке в 1998 году. Тогда единственный завод в Твери выпускал гофрированные трубы для прокладки электропроводки. Качество продукции быстро оценили, и производство стало расширяться. Теперь заводы ДКС есть не только на территории России, но и в Украине, Италии, Венгрии и Румынии.

Для ливневой канализации лучше всего подойдут трубы с диаметрами: 90мм, 110мм, 125мм, 160мм, 200мм.Труба гофрированная ПВХ подходит для укладки под землей, по поверхности грунта и внутри зданий. Внутренний слой ее гладкий, что не затрудняет прохождение стоков. Преимущества этого материала:

• поставляются в бухтах, это позволяет быстро монтировать участки ливневой канализации. Легкий вес не затрудняет доставку и разгрузку;
• материал эксплуатируется при температуре от -40⁰С до +90⁰С, его можно использовать в климатических зонах с экстремальным условиями;
• двухслойная стенка позволяет выдерживать высокие нагрузки, а гладкий внутренний слой не препятствует току жидкости;
• высокая гибкость позволяет прокладывать любую конфигурацию канализационной системы, не прибегая к дополнительным методам соединения;
• разнообразный диаметр и устойчивость к воздействию агрессивных веществ позволяет использовать изделия как для частного, так и для промышленного строительства (от 90 до 200мм);
• геофильтр, которыми оснащены каналы, препятствует засорению и увеличивает срок эксплуатации и безаварийную работу ливневой канализации;
• высокая кольцевая жесткость (sn6 и 8) позволяет укладывать систему в местах активного движения транспорта (под трассами и крупными автомагистралям);
• этот вид каналов не выделяет токсические вещества в процессе эксплуатации. Он безвреден для окружающей среды;
• сертификат соответствия, который имеет эта продукция, гарантирует ее качество.

Виды гофрированных труб и их применение

Материал изготовления определяет эксплуатационные характеристики труб, имеют свои преимущества, особенности и условия применения.

Виды гофротруб	Особенности	Применение
Металлический гофрированный шланг	Изготовление гофротруб из металла происходит путем непрерывной формовки листовой стали, которая скручивается, образуя витки до диаметра от 30 до 360 см. Изделия обладают механической и химической устойчивостью. Не подвергаются коррозии, выдерживают значительное давление. Пожаробезопасны. Могут применяться там, где монтаж труб с помощью фитингов представляется невозможным.	Отопительные и водопроводные системы. Электропроводные и кабельные сети в качестве изоляции. Строительство (подземные пешеходные переходы, тоннели и др.)
Гофротрубы из ПВХ	Обладает диэлектрическими свойствами, выдерживает механические воздействия, не пропускает воду. Не выносит УФ-лучей и деформируется при высоких температурах. Максимальная рабочая температура — +45°С. При условии правильной эксплуатации долговечна.	Используется в промышленности и сельском хозяйстве. Широко применяется для изоляции электрокабеля. Не рекомендуется устанавливать гофрированные шланги из ПВХ на открытом воздухе.
Гофрированные шланги из ПНД	Легкие и прочные изделия, устойчивы к перепадам температур, истиранию, коррозии и к воздействию агрессивных химических веществ.	Используются для внешних канализационных и ливневых систем, в том числе к тем, что укладываются под наклоном, а также для защиты кабельных сетей.

Рекомендуем ознакомиться: Особенности пластиковых труб чёрного цвета для транспортировки воды

Классификация труб по материалу

Чаще всего для изготовления гофрированных труб различных модификаций используются такие виды полимеров, как поливинилхлорид (ПВХ) и модификации полиэтилена (ПТН, ПНД). Ниже мы подробнее рассмотрим оба типа материалов:

Вариант № 1: изделия из ПВХ

Один из самых распространенных видов пластика, поливинилхлорид, обладает следующими качествами:

• высокий коэффициент износостойкости;
• инертность к агрессивным средам, в том числе к щелочам, кислотам, минеральным маслам;
• морозостойкость – даже при полном промерзании на материале не появляются трещины;
• негорючесть – при + 120 ° С ПВХ разлагается с выделением окиси углерода.

К недостаткам такого материала можно отнести чувствительность к высоким температурам – изделия из ПВХ начинают деформироваться уже при + 60 ° С.

Гофрированные трубы из ПВХ могут иметь разную кольцевую жесткость. Легкие конструкции желательны для использования на поверхности, а тяжелые и сверхтяжелые – для подземных

Трубы ПВХ считаются универсальными – их можно использовать для прокладки промышленных и частных канализационных сетей. Высокая прочность таких изделий, а также их устойчивость к нагрузкам позволяет использовать их для подземной прокладки в самых напряженных местах, например, под загруженными магистралями с большим потоком транспорта.

Для прокладки коммуникаций используются два типа элементов, а именно:

• гофрированные канализационные трубы;
• изделия с датчиками, используемые в качестве защитных конструкций для кабельных линий.

В зависимости от показателя прочности трубы ПВХ можно разделить на следующие категории.

Легкие. У них низкое сопротивление нагрузке. В основном они используются для установки внешних систем.

Легкие гофрированные трубы имеют низкий коэффициент жесткости. Они не подходят для подземной установки, но могут использоваться для надземных конструкций

Тяжелый. Средний показатель механической стойкости позволяет заглублять эти конструкции на глубину до 15 м.

Супер тяжелый. У них самые высокие показатели жесткости, что делает их пригодными для монтажа цепей в местах, подверженных повышенным механическим нагрузкам: тяжелые почвы и участки под проезжей частью дороги.

Для оптимального решения конкретной задачи также важно учитывать диаметр трубы и другие качества

Вариант № 2: полиэтиленовые изделия

Для производства гофрированных изделий используются высококачественные марки полиэтилена ПЭ80, ПЭ63 и полученный полиэтилен низкого давления (ПНД).

Используемые типы пластиков обладают следующими свойствами:

• абсолютная устойчивость к щелочам и кислотам;
• отличная морозостойкость (следует отметить, что трубы из этого материала при промерзании растягиваются;
• хорошая прочность, долговечность;
• большая эластичность;
• экологичность, так как полимер может быть переработан.

Единственный недостаток полиэтилена – отсутствие устойчивости к высоким температурам. Однако есть некоторые модификации этого полимера, которые выдерживают транспортировку горячих и даже горячих отходов до + 80 ° C.

Гофрированные полиэтиленовые трубы получили распространение благодаря высоким расходным качествам этого легкого, стойкого и инертного материала к агрессивным веществам

Гофрированные полиэтиленовые трубы имеют двухслойную структуру. Такие изделия используются для устройства наружной канализации, при этом за счет высокого показателя жесткости кольца их можно прокладывать на глубине до 20 м.

Сфера применения полиэтиленовых гофрированных элементов очень широка, но чаще всего их используют для прокладки канализационных сетей и организации водоотводов. Продукты дренажа почвы изготавливаются из перфорированных материалов, что обеспечивает им отличный баланс между легким весом и высокой прочностью.

Простые в установке схемы чрезвычайно эффективны и могут прослужить много лет.

Еще одним преимуществом труб из ПНД является их большая эластичность – их можно монтировать без фитингов, что значительно упрощает процесс и снижает затраты на установку.

Сравнение, специфика применения и маркировка труб ПВХ и ПНД для наружной канализации описаны в этой статье.

Плюсы и минусы

Опыт применения гофротруб свидетельствует о ряде их преимуществ:

• устойчивость к воздействию биологических и химических агрессивных веществ;
• небольшой вес;
• возможность эксплуатации в широком температурном диапазоне;
• отсутствие налета извести;
• прочность выше асбестоцементных, керамических и бетонных аналогов;
• стойкость стенок к физическому истиранию;
• удобство соединения элементов;
• высокий уровень кольцевой жесткости, эластичности и устойчивости к деформации;
• монтаж гофрированных труб намного легче, чем чугунных или бетонных;
• низкое гидравлическое сопротивление внутренней стенки, улучшающее проходимость канализационных стоков;
• долговечность.

Виды

В недалеком прошлом выбор труб для прокладки канализационных сетей был невелик и состоял из чугунных и стальных изделий. В современном мире можно найти нужный товар, изучив значительно увеличенный ассортимент продукции.

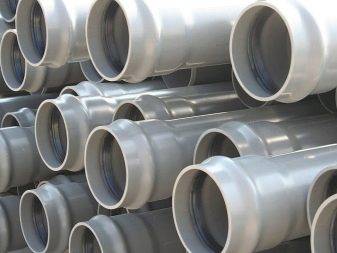

ПВХ

Они могут изготавливаться для прокладки как внешней, так и внутренней канализации. Обычно их используют для систем, которые требуют большое проходное сечение. Они обладают высокой стойкостью к механическим воздействиям и устойчивостью к ультрафиолетовым лучам. Но пластик имеет высокую чувствительность к агрессивным химическим веществам температурой выше +60°С, поэтому если через трубы планируется сброс кислот и масел, то приобретать их не следует.

ПВХ-трубы делятся на такие два вида, как:

• напорные – предназначены для выдерживания высокого давления и устанавливаются в местах с повышенным воздействием различных сред;
• безнапорные изделия монтируются в местах с низким давлением.

Пластиковые изделия могут состоять из одного или двух слоев. Двухслойная труба изготавливается из не пластифицированного материала, а из переработанного вспененного полимера.

ПВХ-трубы можно разделить по классу жесткости на следующие:

• S – это жесткие трубы;
• N – среднежесткие модели;
• L – легкие компоненты.

Гофрированные

Они имеют специальную конструкцию, которая благодаря большей механической жесткости обладает повышенной прочностью. Складчатая наружная поверхность труб увеличивает их площадь, что позволяет им выдерживать большие нагрузки. Гофрированные изделия обладают хорошей жесткостью и легким весом, что делает их весьма популярными.

Гофрированные конструкции делятся на следующие два типа:

• однослойные изделия имеют низкую цену, но плохо справляются с отводом стоков;
• двухслойные конструкции имеют складчатую внешнюю поверхность, что позволяет потоку проходить без образования отложений и засоров.

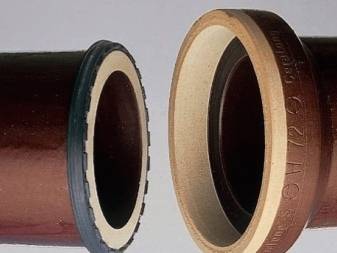

Керамические

Трубы из керамики изготавливаются путем обжигания глины. Они обладают химической инертностью, что позволяет спускать через них любые жидкости. Их внутренняя структура защищает изделия от образования налета и любых отложений. Керамические конструкции не боятся перепадов температур и являются простыми в монтаже. Из минусов можно выделить хрупкость и небольшую длину изделий, что заставляет делать больше стыков при их укладке.

Чугунные

Это безраструбные изделия, обладающие большим весом и высокой ценой. Несмотря на это, чугунные конструкции имеют высокую прочность, стойкость к различным температурам и долговечность. Их достаточно легко монтировать, так как процесс требует применения раструбового метода. Чугунные системы склонны к образованию отложений на внутренней поверхности, что неизбежно приведет к засору. К тому же имеются ограничения по их установке на ряде почв, что является огромным минусом.

Полиэтиленовые

Они подходят для установки наружных сетей. Преимущества ПЭ заключаются в способности выдерживать гидроудар, устойчивости к воздействию активных веществ и долговечности. Основной минус этого материала заключается в недостаточной термостойкости и восприимчивости к ультрафиолету.

ПНД

Такие трубы изготавливаются из полиэтилена низкого давления. Они имеют большой эксплуатационный срок, не боятся коррозии и агрессивной среды, обладают низкой теплопроводностью и устойчивостью к гидравлическим ударам. Кроме того, ПНД-трубы имеют небольшой вес и способны функционировать даже в условиях сильных морозов. Из минусов ПНД изделий можно выделить низкую стойкость к высоким температурам, недостаточную устойчивость к механическим повреждениям и потерю свойств под воздействием ультрафиолетовых лучей. Прокладывают ПНД-трубы исключительно под землей. Для создания внутренней канализации они не подходят.

Полипропиленовые

Полипропиленовые трубы редко используют для прокладки наружных систем, так как они имеют недостаточную жесткость. Они обладают высокими показателями теплостойкости и химической инертностью, что позволяет увеличить срок службы пластиковых труб. К минусам материала можно отнести чувствительность к ультрафиолетовым лучам, поэтому укладка труб должна происходить без попадания на них прямых солнечных лучей.

Асбестоцементные

Они изготавливаются из смеси портландцемента и минерально-асбестового волокна. Они отличаются долговечностью, легкостью и устойчивостью к негативному воздействию внешней среды. Из недостатков материала можно выделить хрупкость и непереносимость механического воздействия.

Пластиковые

Чаще всего для прокладки канализации используют пластмассовые трубы, которые отличаются легкостью и доступностью. Пластик не гниет, не подвергается коррозии и способен прослужить больше 40 лет.

Как сделать наружную канализацию из гофрированных труб?

Монтаж гофрированных труб для канализации аналогичен монтажу гладких изделий, однако необходимо учитывать их гибкость

При строительстве системы большое внимание уделяйте основанию

Инструкция по монтажу гофрированных труб для наружной канализации:

• Траншею копайте с наклонными откосами такой ширины, чтобы между трассой и ее стенкам оставался зазор не менее 20 см.
• Дно канавы выполните под наклоном 2 см на 1 м в сторону слива. Угол обеспечит самопроизвольное перемещение стоков.
• Основание канавы уплотните и засыпьте слоем гравия и песка толщиной 10-15 см. Если почва рыхлая, дно забетонируйте. Слой раствора — 15 см.
• Трубы укладывайте так, чтобы раструбы были направлены в сторону, обратную направлению перемещения стоков. Они должны плотно прилегать к основанию. При необходимости под стыками сделайте выемки.
• После сборки системы засыпьте канаву песком толщиной 10 см. Верхним слоем должен быть грунт, изъятый при копании канавы.
• Монтаж двухслойной гофрированной трубы для канализации выполняйте в сухую погоду при температуре выше +15 градусов. Такие условия обеспечат максимальную герметичность магистрали.

Схема монтажа гофрированных труб для наружной канализации

Способ сборки труб зависит от их устройства и материала, из которого они изготовлены. Во время монтажа придерживайтесь таких рекомендаций:

• Перед стыковкой труб с раструбом проверьте наличие уплотнительных колец в патрубке и покройте поверхность смазкой. Установите гладкую часть в раструб до упора. Для повышения герметичности стыкуемые поверхности можно смазать силиконом, предварительно обработав их шлифовальной шкуркой для улучшения сцепляемости клея с пластиком. Однако в этом случае соединение будет неразъемным.
• Гофрированные трубы для наружной канализации без раструбов свариваются с помощью специальных приборов — паяльников. На приборе есть фланцы, которые одновременно нагревают торцы соединяемых элементов. Они продаются со сменными насадками, позволяющими соединить изделия различных диаметров. Перед работой необходимо нагреть насадки, надеть на них трубы, а затем быстро прижать заготовки друг к другу. Через короткий промежуток времени материал застынет и образуется монолитная конструкция. Температура нагрева для каждого материала своя, она указана в инструкции к прибору.
• В некоторых случаях изделия соединяют муфтой с резиновым кольцом, которое устанавливается в выемку гофры. При этом необходимо учитывать размеры изделий. На трубах диаметром 250-100 мм кольцо ставится в первый паз, для изделий меньшего диаметра — во второй. При этом профиль кольца должен быть направлен в противоположную от торца трубы сторону.
• Для соединения гофрированной трубы с канализацией и соседними изделиями также используются муфты различной конструкции и назначения: отводы, термоусадочные муфты, тройники, элементы соединения с изделиями других типов, переходники на иной диаметр.
• Для стыковки гофрированных труб с изделиями из чугуна, бетона или другого материала применяются муфты с уплотнительным кольцом.

Правила выбора

Чтобы гофрированные трубы прослужили длительное время, важно правильно подобрать изделия для тех или иных условий. Основными критериями выбора являются:

• вид труб;
• материал изготовления;
• размеры труб.

Основные виды труб

Основными разновидностями гофрированных труб являются:

• однослойные;
• двухслойные.

Однослойная труба отличается меньшей стоимостью и сниженным запасом прочности, так как подвержена механическим повреждениям. Использовать однослойные трубы рекомендуется для подключения сантехники и прокладки наружных трубопроводов.

Однослойная гофрированная труба

Двухслойная труба не подвержена механическим повреждениям, что значительно расширяет область ее использования. Высокий уровень прочности позволяет использовать ее для наружной канализации, для прокладки подземных трубопроводов, а также для прокладки под дорогами и иными аналогичными сооружениями.

Гофрированные трубы, состоящие из двух слоев материала

Специалисты рекомендуют использовать двухслойные трубы на всех участках канализационной сети. Это позволит в несколько раз увеличить запас прочности трубопровода в целом.

Преимущества и недостатки различных материалов, применяемых для изготовления труб

Различные виды гофрированных труб могут быть изготовлены:

• из поливинилхлорида (ПВХ). Такие изделия отличаются морозоустойчивостью, устойчивостью к агрессивным средам, негорючестью. Существенным недостатком ПВХ является подверженность высоким температурам. При достижении 60ºС изделия начинают деформироваться. Поливинилхлоридные трубы рекомендуется использовать для строительства наружной канализации, в том числе для прокладки трубопроводов на труднодоступных участках, под дорогами и иными объектами, в сейсмически активных зонах;
• из полиэтилена низкого давления (ПНД). Такие изделия не подвержены негативному воздействию высоких температур. Так же как ПВХ трубы, они устойчивы к различным химическим соединениям и обладают высоким запасом прочности. ПНД рекомендуется использовать для сооружения внутренней части канализационной системы, подключения септиков и иных очистительных сооружений, подключения сантехнического оборудования;
• из полипропилена (ПП). Полипропиленовые трубы отличаются повышенной механической прочностью при малых диаметрах. Именно по этой причине такая разновидность преимущественно используется для прокладки дренажных систем.

Подбор размеров

Как выбрать размеры? Наиболее существенным показателем является диаметр канализационных труб, который зависит от таких факторов, как:

• количество стоков, проходящих через систему;
• количество подключенного оборудования;
• длина сети канализации.

Чтобы не производить сложные расчеты, рекомендуется:

• посудомоечную, стиральную машины и иное аналогичное оборудование подключать трубами, диаметр которых составляет 25 мм;
• душевую кабину, раковины и умывальники, кухонную мойку, ванну присоединять с использованием труб диаметром 40 мм – 45 мм;
• общедомовые стояки принято сооружать из труб с диаметром 50 мм – 60 мм;
• уличная часть канализационной сети изготавливается из труб, имеющих диаметр 110 мм и более в зависимости от общего количества стоков.

В соответствии со стандартами (ГОСТ 51613, ГОСТ 14254, ТУ 2247 и так далее) гофрированные трубы выпускаются диаметром от 10 до 630 мм и могут иметь разное количество ребер жесткости, что и отражается на таком показателе, как прочность.

Обслуживание канализационного трубопровода

За счет коррозионной стойкости, морозостойкости и механических нагрузок системы из гофрированных конструкций обладают улучшенными эксплуатационными характеристиками, что позволяет значительно сократить ремонтные работы. Однако желательно периодически принимать меры для предотвращения образования засоров.

Для этого используют два метода очистки труб:

• Химическая очистка основана на использовании активных препаратов, которые вводятся в канализацию.
• Гидродинамическая очистка, которая выполняется с помощью специального инструмента, позволяющего загружать пар или воду в трубопровод высокого давления.

Первый вариант обычно используется в профилактических целях, а второй, обладающий более сильным действием, позволяет эффективно устранить скопления или уже существующие залежи полезных ископаемых.

Принципы выбора

При выборе двухстенных гофротруб нужно попросить у продавца соответствующий сертификат. Перед покупкой следует внимательно осмотреть изделия. На их поверхности не должно быть вмятин, трещин, потертостей, неровностей. Также необходимо внимательно изучить технические характеристики, указанные на упаковке.

Преимущества и недостатки

Преимущества двухслойных гофротруб из полимеров:

1. Низкая цена.
2. Срок службы элементов трубопровода при эксплуатации без перегрузок, жесткого воздействий факторов окружающей среды — 50 лет.
3. Стойкость к воздействию химических веществ.
4. На внутренних, наружных поверхностях не образуется ржавчина.
5. Небольшой вес. Доставлять детали до объекта, монтировать их проще, чем трубы из стали.
6. Пластик не проводит электричество.
7. На внутренних стенках не скапливается налет.

Недостатки:

• ПНД, ПВД неустойчивы к длительному воздействию ультрафиолета;
• металл прочнее пластика.

Если учитывать недостатки материала, можно увеличить долговечность магистрали.

Труба гофрированная (Фото: Instagram / drenajka)

Производители и стоимость

Для монтажа долговечной системы, которая будет работать без поломок, необязательно приобретать продукцию зарубежных производителей

Лучше обратить внимание на трубы от российских компаний:

• ООО «Вавин»;
• ЗАО «Упонор»;
• «Политэк»;
• ООО «Роспайп»;
• «Полипластик»;
• ЗАО «ДКС» — «Диэлектрические кабельные системы».

Цена зависит от материала, диаметра, длины гофротрубы. Средняя стоимость за 1 метр диаметром 50 мм — 60 рублей.

Характеристики

Гофротрубы производят из специального полимера, особенности которого оказывают влияние и на технические характеристики подобных изделий:

• Номинальный диаметр DN – от 110 до 1200 мм.
• Цвет наружной поверхности — чёрный или оранжево-коричневый.
• Показатель кольцевой жёсткости — для труб с DN менее 500 мм: SN4; SN8 или SN16; для изделий с DN более 500 мм: SN2; SN4; SN8 или SN16.
• Ударная прочность — TIR≤10%.
• Кольцевая гибкость при 30% — ной деформации — отсутствие трещин, расслоений стенки, изломов и коробления.
• Температура монтажа — до -20ºС.
• Изменение длины и внешнего вида после перегрева — от 2 до 5%.
• Температура размягчения по Вика — не менее 76ºС.
• Глубина залегания (зависит от параметра кольцевой жёсткости) — от 1 до15 м.
• Гарантийный срок эксплуатации — не менее 50 лет.

Прокладка трубопровода из гофрированных труб

При прокладке трубопровода канализации можно выделить несколько этапов работы:

• подготовка траншей;
• стыковка труб;
• обратная засыпка.

Рассмотрим подробнее этапы работы с пластиком.

Подготовка траншей

Земляные работы при прокладке трубопровода канализации из гофрированных труб проводят в соответствии с требованиями СНиП 3.02.01 – 87.

Вот основные правила их проведения:

• Ширина подготавливаемых траншей должна быть такой, чтобы монтажник, находясь внизу, мог нормально выполнять свою работу. То есть, расстояние между боковой стенкой траншеи и стенкой уложенной трубы не должно быть меньше 20-25 см.
• После того как траншея будет выкопана, нужно внимательно обследовать ее дно. Там не должно быть крупных камней и промерзших участков. Валуны должны быть заблаговременно удалены, а место выемки должно быть засыпано грунтом и уплотнено.

• Если грунт на участке очень рыхлый, то может потребоваться проведение мероприятий по укреплению дна. Укрепление проводят путем бетонирования.
• При подготовке траншеи следует выдерживать угол наклона, который указан в проекте трубопровода. При невыполнении этого условия самотечная канализация не будет нормально работать.
• При любом типе грунта предусмотрено устройство «подушки» под трубы. В качестве подсыпки используется чистый песок или мелкий гравий (размер гранул – до 20 мм). Толщина слоя подсыпки – 15 см.

Соединение труб

Как может соединяться гофра труба для канализации? Как правило, в частном строительства используется соединение «в раструб». Основные правила монтажа:

• Проводить работу по сборке трубопровода необходимо в теплую погоду, температура воздуха на улице должна быть выше 15 градусов.
• Перед началом сборки рекомендуется провести осмотр труб на предмет их соответствия размерам, указанным в проекте, а также на отсутствие каких-либо дефектов, которые можно выявить визуально.
• Трубы следует разложить по бортику подготовленной траншеи, причем раструбы труб должны быть ориентированы в сторону, противоположную уклону.
• Перед началом операции соединения необходимо почистить сам раструб и гладкий конец трубы, удаляя пыль и прочие загрязнения.
• При раструбном соединении необходимо использовать резиновые уплотнители. Уплотняющее кольцо помещается в паз на втором витке гофры, при этом нужно следить, чтобы профиль уплотнителя был направлен в противоположную сторону от направления введения трубы в раструб.
• При необходимости выполнить соединение гофрированной трубы с элементами трубопровода, выполненными из других материалов (чугуна, железобетона, асбестоцемента и пр.) необходимо применять специальные фитинги – муфты или фланцы.

В некоторых случаях вместо соединения «в раструб» применяется сварка труб встык. Эта работа производится в соответствии с требованиями ГОСТ 16310-80. При сваривании используются те же аппараты, которые применяют для соединения простых труб из полиэтилена.

Суть процесса заключается в разогреве торцов труб до начала расплавления пластика и их соединение с определенным давлением. После охлаждения пластика образуется монолитный шов.

Еще один метод соединения – использование муфты с уплотнительным кольцом.

При этом уплотнитель устанавливается в паз гофры:

• При диаметре труб 250-1200 мм кольцо вставляется в первый паз рифления.
• При диаметре труб 125-200 мм – во второй.

Соединение при помощи муфт получается герметичным и надежным

Обратная засыпка

При выполнении обратной засыпки сначала используют песок. Слой песка должен быть выше трубы на 8-10 см. При этом по краям от трубы песок следует уплотнить, а над самой трубой этого делать не требуется.

Полимерные гофрированные трубы – это практически идеальный материал для постройки наружных трубопроводов. Это могут быть системы канализации, дренажные схемы или ливневки.
