3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

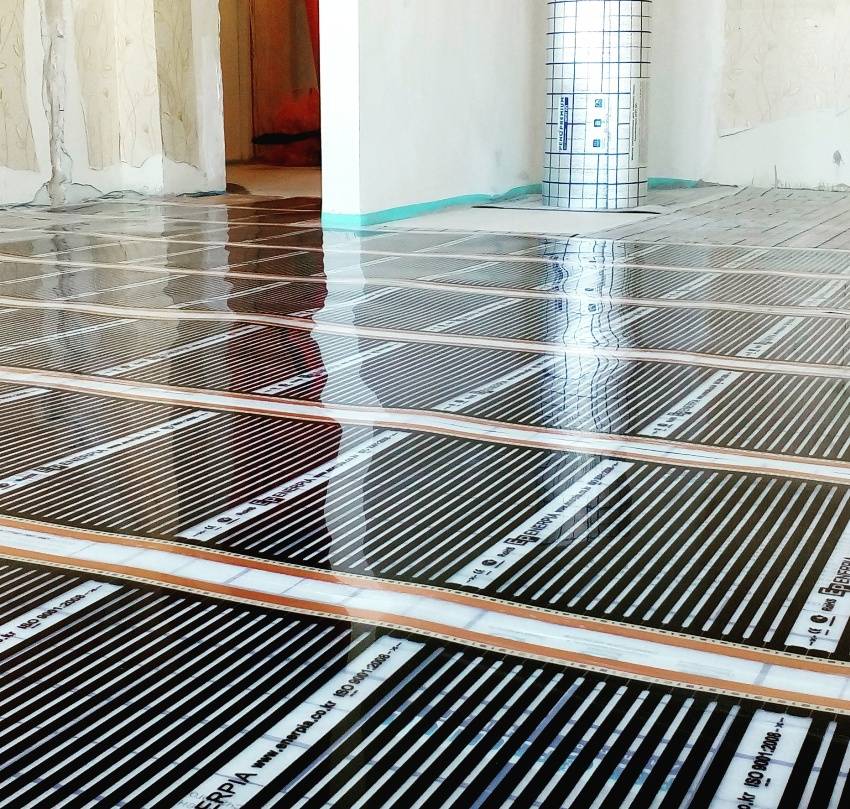

6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Поэтапное выполнение монтажа
Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.
Устройство пленочного пола
Защита от влаги и теплопотерь
В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.
Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.
Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.
Где расположить терморегулятор?
Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.
Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.
Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.
Монтаж инфракрасной пленки
Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.
Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.
Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.
Как изолировать участки инфракрасной пленки, если она была разрезана?
Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.
Правила, которых нужно придерживаться при подготовке и укладке
На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.
Как подключаются провода?
Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом
Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают
Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.
К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.
Подключение терморегулятора
Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.
Проверка системы
До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.
Что такое электрический тёплый пол плёночный
Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.
Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.
Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.
Технические характеристики нагревательной пленки
Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.
При покупке термической пленки желательно обратить внимание на следующие характеристики:
- мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
- температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
- процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
- толщина материала – наиболее распространенная толщина равна 0.4 мм;
- длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.
Разновидности инфракрасных пленок

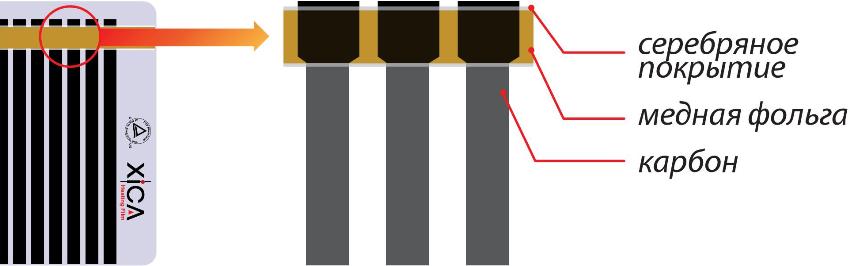

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.
Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:
высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);
По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева
- низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
- универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:
- углеродные;
- биметаллические.
Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:
со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;
Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами
- со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
- с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.
В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.
Особенности углеродных и биметаллических ИК пленок
Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.
Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.
Схема биметаллической инфракрасной пленка для отопления
Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.
Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.
Выбор оборудования и материалов
Подключение инфракрасного пола осуществляется по следующей схеме:
- подготовка основания;
- крепление изоляционного материала;
- укладка пленки/матов;
- установка защитного материала;
- настил покрытия (со стяжкой или без).
Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.
Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.
Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.
Терморегулятор
Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.
Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:
- электромеханическим;
- электронным;
- программируемым.
Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.
Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.
Финишное покрытие
Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Как подключить инфракрасный теплый пол своими руками
Подключение проводится в несколько этапов:
- Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
- Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
- Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
- Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.
- Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
- Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.
- Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
- Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.
- Подключение к питанию, тестовый запуск.
- Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.
Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.
Преимущества и недостатки
Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:
- возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
- обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
- способность полноценно функционировать при повреждении отдельных элементов устройства;
- отсутствие электромагнитных излучений;
- длительный срок использования;
- экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
- легкость монтажных работ.
Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.
Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.
Монтаж пола без стяжки
Чтобы выполнить данную работу правильно, важно запомнить два основных правила:
- Подложку из теплоотражающего материала нужно класть отражающей стороной вниз на всю поверхность пола. Листы между собой скрепить скотчем, чтобы получился ковер.
- ИК-маты нужно класть только на ту часть пола, которая останется открытой, то есть на ней впоследствии не будет установлена мебель или, например, холодильник.
Монтаж инфракрасного теплого пола своими руками производится медной полосой вниз. Медная полоса пленки – это проводник тока. После укладки к ней крепится контактный зажим и дополнительно сжимается плоскогубцами.
Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления
Последовательность проведения работ должна быть следующей:
- На ровную и очищенную поверхность укладывается теплоотражающий материал и гидроизоляция;
- Следом кладут термопленку;
- Самая ответственная часть работы – соединение провода и терморегулятора. Когда крепится зажим, нужно быть осторожными и ответственно подходить к изоляции. Для тех, кто решил произвести установку самостоятельно, инструкция должна выполняться со всеми указанными в ней нюансами;
- Укладывается полиэтиленовая пленка, затем нужно по периметру проклеить пленку скотчем;
- Укладка листов фанеры, если финишное покрытие мягкое;
- Монтаж финишного пола.
Поверх нужно уложить полиэтиленовую пленку. Это нужно сделать для дополнительной защиты. После можно укладывать финишное покрытие. Какое лучше выбрать покрытие, можно посмотреть тут. Это может быть линолеум или ламинат.
Читать также: Выбор и монтаж пленки для гидроизоляции теплого пола
Монтаж пленочного теплого пола своими руками
Пленочный теплый пол, благодаря своей конструкции легко монтируется под любые напольные покрытия, начиная от линолеума, заканчивая керамической плиткой. В отличие от нагревательных матов или греющего кабеля, пленка не требует заливки стяжки. Это позволяет с легкостью демонтировать теплый пол, и перестелить его в другом месте, например при переезде или перепланировке. Весь процесс укладки инфракрасного пола можно разбить на несколько этапов.
Укладка подложки
Варианты подложек:
- плиты ДВП в сочетании с фольгированным покрытием;
- вспененный полиэтилен;
- лавсан;
- пенополистирол.
Самыми оптимальными будут являться подложки, сочетающие в себе изоляционные и отражающие свойства, например лавсан. Кроме сохранения тепла такой материал позволяет направить нагрев в нужную сторону. То есть тепловая энергия не будет греть соседей снизу, а останется в конкретном помещении.
Укладывать подложку рекомендуется на подготовленную, ровную и очищенную поверхность. Рекомендуется, чтобы стяжка была залита по уровню, и не имела мелких неровностей, во избежание изгибов пленки. Отельные листы материала следует класть кверху отражающей стороной, внахлест, соединяя стыки строительным скотчем. Если подложку решено сделать из ДВП плит, то перед укладкой необходимо уложить отражающую фольгу.
Монтаж терморегулятора
Терморегулятор устанавливается на стене, для чего в ней подготавливается углубление для подрозетника и штроба для проводов. Терморегуляторы имеют стандартные монтажные размеры, поэтому без труда крепятся к привычным электрическим подрозетникам. К терморегулятору должны подходить питающие провода от квартирного электрического щитка, провод теплового датчика и концы пленочного теплого пола.
Укладка ИК пленки
Перед укладкой необходимо составить примерную схему, учтя при этом что под местами, где планируется установка мебели, теплый пол не монтируется во избежание перегрева. Так как производители ИК теплых полов, к примеру Caleo, поставляют материал в основном в рулонах, его понадобится разрезать на отдельные части. Места, где пленка может быть разрезана, отмечены соответствующими символами. Выбирать линию отреза самостоятельно — запрещено.
По технологии полосы должны не доходить до стен около 10 см с каждой стороны. Пленка укладывается на пол медной шиной вниз, причем контактные зажимы должны располагаться у той стены, где будет размещен терморегулятор. Отдельные части пленки подключаются последовательно, причем места соединения изолируются битумными прокладками, ровно так же как и места разреза, с противоположной стороны полос. Для того чтобы места изолирования не выпирали, можно локально вырезать углубления в подложке.
https://www.youtube.com/watch?v=Enlhkv0WhQY
Как подключить термодатчик
Датчик температуры это необходимый элемент любой системы теплых полов, без которого автоматизация процесса обогрева помещения не представляется возможной. Место установки лучше всего выбрать в соответствии с рекомендациями производителя. Обычно его монтируют недалеко от терморегулятора.
Провод до датчика и сам датчик укладывается в подготовленное углубление под пленкой. Весь провод, вплоть до терморегулятора должен быть уложен в гофрированную трубу, а конец трубы необходимо надежно заизолировать. Это позволит без труда извлечь датчик и заменить его при поломке. Повороты гофры должны быть плавными, чтобы не допускать сильного перегиба провода.
Подключение проводов и тестирование системы
Последний этап монтажа предполагает подключение проводов к клеммам терморегулятора. Необходимо надежно присоединить провода от теплого пола и датчика температуры, а также питающие провода. О том, как подключить их к терморегулятору необходимо узнать из электрической схемы подключения представленной в паспорте на устройство. Клеммы терморегулятора могут быть винтовыми или самозажимными. Номинал автоматического выключателя для теплого пола должен быть рассчитан по потребляемой мощности ИК полов.
Прежде чем приступать к укладке финишного покрытия полов, необходимо убедиться, что система смонтирована правильно и функционирует. Для этого производится тестовое включение, при котором визуально проверяется отсутствие дефектов. Также необходимо протестировать различные режимы работы с помощью установок терморегулятора. Если теплые полы нагреваются и отключаются в соответствии с выставленной программой – работа произведена успешно.
