Как проверить и подключить ИЗУ для ДНаТ своими руками

Что такое натриевая лампа

Под натриевой лампой понимают осветительный прибор с обозначением ДНаТ и расшифровкой «дуговая натриевая трубчатая» лампа. Элемент отличается надежностью, простотой и доступностью. Многие компании и сейчас производят их, что свидетельствует о наличии спроса.

Впервые приборы появились в тридцатые годы, однако их быстро вытеснили металлогалогеновые источники. Элементы применяют для уличного освещения, подсветки агрокультур, в спортивных залах и подземных переходах.

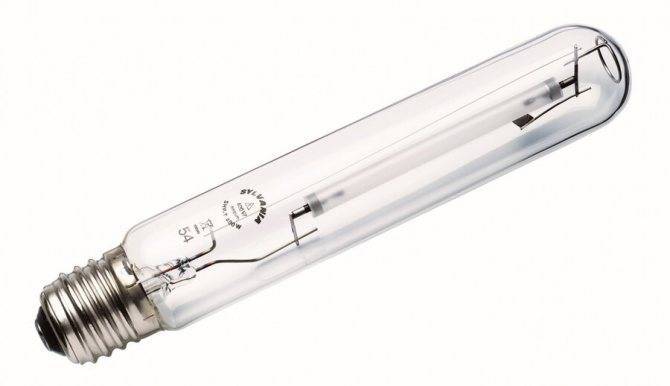

Внешний вид натриевой лампы

Долгое время натриевые элементы устанавливались в уличные фонари и системы подсветки трасс. Сейчас устройства заменяют на светодиоды. Тем не менее, большое количество проектировщиков предпочитает натриевые источники в силу их доступности, большого срока эксплуатации, высокой мощности и светоотдачи.

Пускорегулирующая аппаратура

Из-за особенностей строения, ДНаТ требует дополнительного оборудования для подключения. Это связано с тем, что источнику света не хватает напряжения для запуска, кроме того, необходимо снизить напряжение дуги. Именно для этой цели используют аппарат ПРА, а также ИЗУ.

Электронное пускорегулирующее устройство обладает многими преимуществами по сравнению с ЭмПРА (электромагнитное). Единственный недостаток в том, что устройства первого типа более дорогие.

Дроссели помогают уменьшить пульсацию напряжения, сгладить частоту тока или устранить его переменную составляющую. То есть, они ограничивают и стабилизируют электрическое напряжение. Достаточно просто подключить ПРА к лампе, чтобы устройство работало без перебоев.

Сегодня на смену устаревшим двухобмоточным электронным балластам пришли современные однообмоточные устройства.

Дроссель должен иметь такую же мощность, как и лампа, к которой он будет подключаться. В противном случае осветительный прибор быстрее выйдет из строя или снизится светоотдача. Например, если вы приобрели ДНаТ 250Вт, то мощность ЭПРА должна быть такой же.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

  • создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
  • образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
  • обеспечение стабилизации электрического разряда;
  • способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

  • дроссель мощностью в 9 Вт — для энергосберегающих ламп;
  • 11 Вт — для миниатюрных светильников;
  • 15 Вт — для настольных светильников;
  • 18 Вт — для офисных ламп;
  • 36 Вт — для малых люминесцентных ламп;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых потолочных светильников;
  • 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

  • EL — лампа;
  • SF — стартер;
  • LL — дроссель;
  • 1, 2 — спирали лампы;
  • C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Сферы применения

Натриевые лампы применяют, когда экономические соображения важнее показателей цветопередачи. Они не годятся для жилых помещений, общественных зданий и производственных цехов. Помимо плохой цветопередачи лампа опасна при неисправности.


Возможно применение для роста рассады

ДНаТ используют для организации уличного или тепличного освещения, подсветки архитектурных памятников и зданий. Особенно часто встречаются в крупных городах. Их можно распознать по желтовато-золотистому оттенку. Больше всего распространены элементы мощностью 250 и 400 Вт.

Натриевые источники света используют на последних этапах роста саженцев в теплицах, где нередко присутствуют оттенки синего. Излучение значительной доли ультрафиолетового спектра способствует росту растений

С элементами важно обращаться бережно, т.к. разрушение колбы может загубить весь урожай и испортить почву

Нередко натриевыми элементами пользуются дизайнеры для имитации огня или света солнца.

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.

Виды ИЗУ

Двухконтактный аппарат

Зажигающие устройства могут быть последовательного типа и параллельного. Приборы параллельного типа оснащены двумя контактами. Напряжение при их работе поступает не только на лампу, но ответвляется на дроссель. В результате возможен пробой: изоляция пускорегулирующей аппаратуры не выдерживает таких напряжений. К тому же при отсутствии в цепи или перегорании лампы двухконтактный прибор сломается. Рекомендуемое расстояние от защитного устройства до пускорегулирующей аппаратуры составляет всего 2 м. Однако, такие аппараты дешевле.

В приборе последовательного типа три контакта. При последовательном подключении при перегорании или отсутствии источника света защитное устройство продолжает работать. Расстояние между дросселем и импульсным прибором не ограничивается. Но к концу срока службы источника света проявляется выпрямительный эффект, который приводит к неверной работе пускорегулирующей аппаратуры. Импульсный защитный аппарат при этом работает постоянно, что приводит к выходу всей системы из строя.

Для индикации возможных проблем в трехконтактные приборы встраивают таймер. Таймер отключает прибор через заданное время в случаях отсутствия/перегорания источника света или безуспешной попытке разжечь лампу.

Также есть разделение по мощностям и типу цоколя Е27 и Е14.

Где используются лампы

Лампочки ДРЛ широко используются там, где нужно достичь освещения больших территорий. К примеру, они идеальны для улиц, магистралей, заводских цехов, площадок, стадионов. Рассчитаны на переменный ток и напряжение в 220 вольт. Не подходят для постановки в жилом помещении, поскольку выделяют неприятные и опасные испарения. Кроме того, при разбитии колбы, возможно тяжелое отравление.

Светильники ДНАТ служат, для того чтобы освещать большие территории, широкие улицы, шоссе, автомобильные магистрали, туннели, спортивные комплексы, аэропорты, железнодорожные вокзалы, архитектурные сооружения, цеха, склады. Также активно применяются в питомниках для растений и тепличных комплексах.

Обратите внимание! Отличаются тем, что хорошо греются и заменяют в некотором плане солнце растениям. Использование на АЗС как одно из направлений


Использование на АЗС как одно из направлений

Устройство и сборка пускорегулирующего (ПРА) аппарата для ДНаТ

Дроссели для ДНаТ делятся на низкочастотные и высокочастотные. В первом случае катушка индуктивности задерживает ток низкой частоты, а во втором – высокой.

Балласт для тока низкой частоты состоит из катушки, внутри которой стальной сердечник, а его пластины изолированы друг от друга. Индуктивность такого прибора составляет от 1Гн. Это свойство позволяет ему ограничивать напряжение, если оно снижается или увеличивается.

Высокочастотные дроссели для ДНаТ не имеют сердечника. В таких приборах медная проволока навивается на каркас из пластика или резистор. Выглядит такой балласт, как секционная (многослойная) намотка.

Материал для сердечника влияет на размер дросселя для ДНаТ. Магнитный стержень, как правило, находится внутри компактных устройств. Однако размер не влияет на их индуктивность.

Высокочастотные приборы оснащены ферритовыми или стальными сердечниками. Такие ПРА используются в широком диапазоне частот.

В зависимости от места установки разделяют встраиваемые и закрытые дроссели для ДНаТ. Первые вставляют в корпус осветительных приборов, которые защищают их от влаги, а вторые монтируются в герметичный блок.

Напряжение на лампе, разгон лампы

Довольно часто возникает вопрос, а возможно ли разогнать лампу, то есть, может ли лампа 250Вт гореть как лампа мощностью 400Вт! А некоторые в частности любители или начинающие садоводы об разгоне ламп просто не знают, надеюсь моя статья доведет до Вас все необходимые навыки. Сразу предупреждаю данный метод повторять только специалистам (электрики и тп).

Рождению самой первой мысли о разгоне Газоразрядной лампы послужило, то что сила тока увеличивается непосредственно в лампе, в остальной эл.цепи сила тока остается без каких либо изменений.

Разгон лампы МГЛ

Если ставим МГЛ лампу, например Narva NCT 250Вт (2.15А) используя балласт ДНАТ-250 вместо ДРЛ 250, в этом случае ток меняется только на лампе 3А вместо 2.15А(на лампе 140), от сети как и прежде потребляется 1.4А, но вот МГЛ лампа 250Вт будет светить также как 400Вт. Но этот разгон влечет за собой снижение рабочего ресурса, лампа проработает не 9000 часов как указанно в паспорте, а примерно всего 5000 часов. Помимо этого где то раз в месяц появится необходимость измерять вольтметром напряжение на лампе, и в тот момент, когда напряжение достигнет 170 — 175 Вольт обязательно замените лампу, не дожидаясь её взрыва! Во время старта лампы МГЛ, имеют место оранжевые вспышки, происходят подобные вспышки непосредственно в самой колбе лампы. Исключений нет, эти вспышки могут наблюдать все, кто использует лампы МГЛ, и у меня такая же история. Сами вспышки это фактор испарения натрия и цезия которые проникает в разрядный канал внутри лампы.

Разгон лампы ДНаТ

ДНАТ-250, используемый родной дроссель для нее ДНаТ– 250 кушает 3А (На лампе 100 вольт), ПРА от общей сети берет 1.4А.

Теперь ставим лампу ДНАТ-250 (3А) с дросселем ДНАТ-400 (4.5А) – Светить она будет очень ярко просто не по детски ярко, но всего лишь 3 месяца.

Другие виды натриевых ламп высокого давления (НЛВД)

Различают натриевые лампы высокого и низкого давления. НЛВД подходят для налаживания систем освещения внутри цехов, складов и различного вида производственных помещений. Эти приборы могут долго находиться в рабочем состоянии и не искажают спектр цвета. Временной период между включением и выключением должен быть не меньше 5 минут, иначе срок службы источника света существенно сокращается.

Натриевые лампы низкого давления применяются для освещения автодорог, парков, стадионов. Их отличительная черта – желтый оттенок светового излучения, а главное преимущество – экономичность. При этом они также хаpaктеризуются высокой степенью светоотдачи и надежностью эксплуатации.

НЛВД, в свою очередь представлены, в таких разновидностях, как: ДНаС, ДНАмТ, ДНаЗ.

ДНаС

Основное назначение дуговых натриевых ламп в светорассеивающей колбе (ДНаС) – замена дуговых ртутных люминофорных устройств (ДРЛ). Оба прибора имеют похожее устройство, однако в ДНаС используется покрытие с применением светорассеивающего пигмента, а не токсичного люминофора, как в ДРЛ. Лампы со светорассеивающей колбой подходят для установки в приборы, где ранее применялись ртутные аналоги. При этом они сохраняют все необходимые оптические хаpaктеристики.

ДНАмТ

Дуговые натриевые матированные лампы отличаются высокой степенью светового излучения. Наиболее часто применяются для освещения улиц и проспектов, а также для прожекторов, используемых в подсветке архитектурных сооружений. Сегодня их производство базируется в Саранске. Для замены ДРЛ выпускаются приборы 2-ух видов мощности – 220 и 340 Вт. Они способны генерировать световой поток 18 и 33 тысячи Лм соответственно. Срок эксплуатации ДНАмТ, такой же, как и у ДНаТ – 5000 часов.

ДНаЗ

Дуговые натриевые зеркальные лампы – это аналоговые лампы ДНаТ оборудованные отражающей поверхностью внутри колбы. Данный отражатель положительно влияет на эффективность устройства. Лампы ДНаЗ нередко используются в процессе выращивания растений. Они предпочтительнее люминесцентных, так как демонстрируют высокую эффективность и в период вегетации, и в момент плодоношения. Продуктивное светораспределение происходит благодаря оптической системе, излучателю и отражателю.

На рынке можно обнаружить типы ламп ДНаЗ мощностью от 70 Вт до 600 Вт. Все они просты в обслуживании, надежны и компактны. Как и у всех ламп НЛВД период между включением и выключением у них должен составлять не менее 5 минут.

Главными достоинствами ДНаЗ являются:

  • высокая светоотдача без изменения на протяжении всего срока эксплуатации;
  • совместимость с пускорегулирующими устройствами других видов натриевых приборов;
  • долгий срок службы (20 тысяч часов).

Световой поток ДНаЗ – 9 тысяч Лм, светоотдача – 84 Лм\Вт.

Натриевые лампы низкого давле­ния

Трубка наполняется соответст­вующим количеством металлическо­го натрия и инертными газами — не­оном и аргоном. Разрядная трубка помещается в защитную рубашку из прозрачного стекла, обеспечиваю­щую тепловую изоляцию разрядной трубки от наружного воздуха и под­держание оптимальной температу­ры, при которой тепловые потери незначительны. В защитной рубаш­ке должен быть создан высокий ва­куум, так как от величины и под­держания в период работы лампы вакуума зависит КПД лампы. На конце наружной трубки укреплен цоколь, обычно штиф­товой, для присоединения к сети.

Схемы подключения натриевых ламп высокого давления.

Сначала при зажигании натриевой лампы возникает разряд в неоне, и лампа начинает светиться красным светом. Под влиянием разряда в неоне разрядная трубка нагревается и натрий начинает плавиться (темпера­тура плавления натрия 98°С). Часть расплавленного натрия испаряется, и по мере повышения давления па­ров натрия в разрядной трубке лампа начинает светить­ся желтым светом. Процесс разгорания лампы продол­жается 10—15 мин.

Натриевые лампы относятся к наиболее экономич­ным из существующих источников света. На КПД лампы оказывает влияние ряд факторов: температура разрядной трубки, теплоизоляционные свойства защит­ной рубашки, давление газов-наполнителей и др. Для получения наибольшего КПД лампы температура раз­рядной трубки должна поддерживаться в пределах 270—280° С. При этом давление паров натрия составляет 4*10-3 мм рт. ст. Повышение и понижение температуры против оптимальной приводит к снижению КПД лам­пы.

Для сохранения температуры разрядной трубки на оптимальном уровне необходимо лучше изо­лировать разрядную трубку от окружающей атмосферы. Применяемые в отечественных лампах съемные защит­ные трубки не обеспечивают достаточной теплоизоляции, поэтому изготавливаемая нашей промышленностью лампа типа ДНА-140, мощностью 140 вт, имеет световую отдачу 80—85 лм/вт. Сейчас разрабатываются натриевые лам­пы, у которых защитная трубка представляет собой одно целое с разрядной трубкой.Такая кон­струкция лампы обеспечивает хорошую теплоизоляцию и вместе с усовершенствованием разрядной трубки пу­тем устройства на ней вмятин дает возможность поднять световую отдачу ламп до 110—130 лм/вт.

Давление неона или аргона должно быть не более 10 мм рт. ст., так как при более высоком их давлении может наблюдаться перемещение паров натрия в одну из сторон трубки. Это приводит к снижению КПД лампы. Для предотвращения перемещения натрия в лампе на трубке предусматриваются вмятины. Срок службы лампы определяется качеством стекла, давлением наполняющих газов, конструкцией и мате­риалами электродов и др. Под воздействием горячего на­трия, особенно его паров, стекло подвергается сильной эрозии.

Сравнительная шкала температур ламп.

Натрий — сильный химический восстановитель, поэтому, соединяясь с составляющей основой стекла, кремниевой кислотой, он ее восстанавливает до кремния, и стекло чернеет. Кроме того, стекло поглощает аргон. В конце концов в разрядной трубке остается один неон, и лампа перестает зажигаться. Средний срок службы лампы составляет от 2 до 5 тыс. ч.

Лампа включается в сеть с помощью автотрансфор­матора с большим рассеянием, который обеспечивает получение необходимого для зажигания лампы высокого напряжения холостого хода и стабилизацию разряда.

Основной недостаток натриевых ламп низкого давления — одноцветность излучения, что не позволяет использовать их для целей общего овещения в производственных условиях, из-за значительного искажения цвета предметов. Весьма эффективно приме­нение натриевых ламп для освещения, транспортных подъездных путей, автострад и в ряде случаев наружного ар­хитектурного освещения в городах. Отечественная промышленность выпускает натриевые лампы в ограни­ченном количестве.

Параметры и характеристики катушки индуктивности

При выборе пускорегулирующего устройства нужно учитывать его характеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина характеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.

К основным параметрам индуктивной катушки относят:

  • длина катушки в м;
  • число витков;
  • проницаемость материала сердечника;
  • размер поперечного сечения магнитопровода;
  • магнитное насыщение.

Индуктивность обмотки балласта зависит от всех вышеописанных характеристик.

Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.

ИЗУ выпускается в двух исполнениях:

1.Параллельного типа – имеет 2 контакта.

2.Последовательного типа – имеет 3 контакта.

Давайте теперь проведем краткий обзор посвященный сравнению Отечественных и Импортных ИЗУшек.

Сразу хочу дать рекомендацию, старыми ИЗУ с двумя контактами по возможности лучше не пользуйтесь, дело в том что высоковольтный импульс испускаемый данным ИЗУ, при запуске горячей лампы идет не на лампу, а прямиком на дроссель, в следствии чего могут быть повреждены (пробиты) витки обмотки катушки дросселя, и 220 вольт пойдет на лампу, от чего может произойти ее взрыв, в лучшем случае перегорит!

Я рекомендую использовать ИЗУ достаточно известных производителей – Tridonic -Австрия, Helvar Финляндия, Vossloh Schwabe Германия – после того как Вы их установите, я больше чем просто уверен что проблемы связанные с запуском, и перезапуском лампы больше Вас не побеспокоят.

На рекомендуемых мной ИЗУ предусмотрена схема по которой Вы без запарок соберете цепь, импортный ИЗУ оснащены клеммой колодкой которая может быть на винтах либо зажимной. Рабочее положение вертикальное или горизонтальное без разницы, крепится при помощи предусмотренного винта с гайкой. Технические характеристики указаны на корпусе ИЗУ, например какую лампу может зажечь, рассмотрим Vossloh Schwabe Z400 может разжигать лампу от 70 до 400 Ватт, или Schwabe Z1000 – разжигает лампу от 250 до 1000 Ватт, ДНаТ или МГЛ не имеет значения, одним словом универсальное ИЗУ, Рабочая температура которого до +105 Цельсия.

Универсальность импортного ИЗУ заключается в том что она может разжигать любую лампу, и работает с любым дросселем ДНАТ, МГ, ДРЛ. Для розжига ртутной лампы ИЗУ не требуется, существуют лампы МГЛ универсального применения, использующие для работы дросселя ДНАТ, и ДРЛ.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Какой мощности выбрать лампу ДНаТ для растений?

При выборе мощности светильника очень многое зависит от того, насколько выращиваемая культура требовательна к свету. При одновременном выращивании нескольких культур принято выбирать его мощность, исходя из площади и высоты гроубокса.

  • Для освещения бокса площадью 40х40 нужен 100Вт светильник.
  • Для конструкции размером 60х60 (см) достаточно будет лампы ДНаТ 150 Вт.
  • Для бокса размером 90х90 (см) понадобится 250Вт источник.
  • Конструкция для культивации размером 120х120 (см) требует установки светильника ДНаТ 400Вт.

Более мощными лампами оборудуют габаритные гроубоксы. Конструкции площадью 2х2 (м) оснащают лампами 600Вт. Если их размер доходит до 2.5х2.5(м), то устанавливают 1000 Вт дуговые натриевые лампочки.

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

1 of 2

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

световой поток ДРЛ 250Вт – 13000Лм

световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

Конструкция лампы ДНаТ

Справка – аббревиатура ДНаТ расшифровывается как «Д» – дуговая, «На» – натриевая, «Т» – трубчатая.

Конструкция лампы ДНаТ, по сути, схожа с дроссельной, но есть и некоторые отличия, но обо всем по порядку.

В стеклянном баллоне, с прикрепленным к нему цоколю (обычно Е27 или Е40), расположена газоразрядная трубка, выполненная из оксида алюминия. Оксид алюминия выбран из-за его жаростойкости, так как температура газоразрядной трубки достигает 1400 градусов Цельсия. Плюсом ко всему, этот материал устойчив к парам натрия и при этом пропускает 90% света. Стекло колбы тоже не простое, а жаропрочное, ввиду того, что температура поверхности лампы ДНаТ доходит до 400 гр. Цельсия.

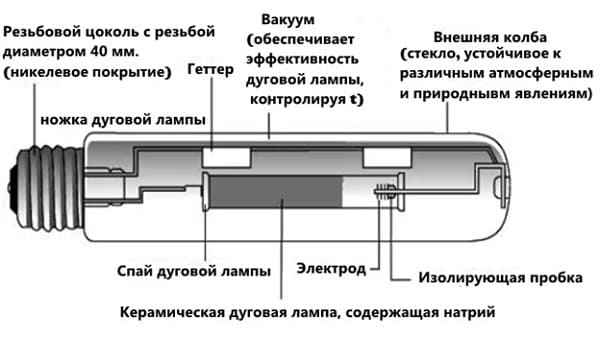

Устройство лампы ДНаТ

Вас может заинтересовать – «Внутреннее освещение — нормы и правила» В горелке расположены электроды из молибдена и закачана смесь газов, основу которой составляют пары натрия и немного аргона для более быстрого розжига. Из самого баллона воздух откачан.

Как подключить лампу ДНаТ: схемы

Собрать комплект для подключения лампы ДНаТ можно своими руками. Для этого нужно подготовить саму лампу, балласт, ИЗУ, а также конденсат.

Обычно схема подключения изображена на корпусе дросселя для ДНаТ.

На схеме выше показан балласт, на который поступает фаза, далее она проводится к ИЗУ и только после этого подключается ДНаТ.

Все вышеописанные компоненты необходимы, при отсутствии хотя бы одной детали запустить лампу не получиться. То есть, после подачи 220В она не загорится.

С трехконтактным ИЗУ

Комплект для подключения ДНаТ лампы можно собрать в компактном щитке или в корпусе светильника.

Перед проведением работ нужно проверить изоляцию балласта и конденсатора. Для этого мультиметр нужно переключить на максимальное сопротивление. Это поможет убедиться, что ток не проходит на корпус.

Для лампы мощностью 400Вт вам понадобиться двухфазный автомат (5А). Он необходим для подачи/отключения питания, защиты деталей. Установить выключатель нужно перед основными работами, кроме того, необходимо заземлить его корпус.

Этапы подключения ИЗУ с 3 выводами к лампе ДНаТ:

Один провод с отрицательным зарядом из щитка подключите к лампе, а второй – к однотипному зажиму на ИЗУ.

  • Затем фазу нужно разомкнуть, один кабель из щитка присоединить к дросселю. Жилу, выходящую из контакта, соединяют с клеммой «В» на ПРА.
  • Средний проводник (Lp) подключают к патрону лампы.

Конденсаторное устройство подключается параллельно всей цепи. Для этого один кабель подводят к фазе автомата, а второй к нулю.

С двухконтактным ИЗУ

Зажигающие устройства с двумя выводами подключают параллельно осветительному прибору. Это значит, что после дросселя фазный провод нужно подвести к соответствующей клемме ИЗУ, а в другой зажим ввести жилу с отрицательным зарядом. При этом нулевой кабель можно взять от патрона.

Специалисты не рекомендуют использовать для подключения лампы зарядники на 2 контакта, так как они могут повредить индуктивный балласт. Ведь во время запуска ДНаТ повышается напряжение, которое поступает не только на источник света, но и на ПРА. Обычно двух контактные ИЗУ применяют для маломощных лампочек (до 2 киловольт).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
