Как правильно подключить двойную или тройную розетку

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

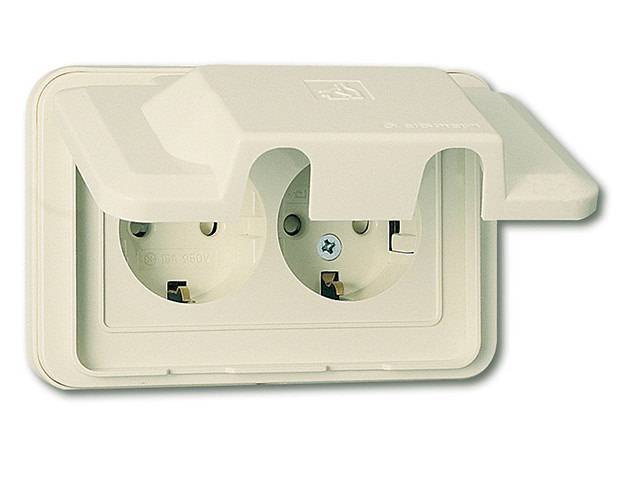

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

READ Как подключить lider evg видео

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Источник

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

ВниманиеМонтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни. Для того, чтобы добавить розетку, потребуются

Для того, чтобы добавить розетку, потребуются

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

как установить розетку в гиспокартонеДля замазывания промежутка между стеной и коробкой понадобятся

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Основные виды двойных розеток

Обычно любая розетка состоит из защитного корпуса, а также керамического основание с контактами. Они соединяются винтовыми зажимами, к которым должен подключаться электрический кабель.

Классификация розеток очень разнообразна. Чтобы правильно её подобрать, необходимо учитывать разновидность вилок подключаемого электрооборудования. Они подразделяются по нескольким факторам:

• По виду — наружные и внутренние;
• По разновидности — встраиваемая, навесная и накладная;
• В зависимости от модификации — с заземлением, закрытыми гнёздами, заземлением и защитной рамкой, с рамкой без заземления.

Также двойные источники питания подразделяются на классы в зависимости от страны, производителя и изготавливаемого материала. В каждой стране принято использовать свои разъёмы. Они бывают самой различной формы, но в странах СНГ, обычно используют приборы с обычными круглыми разъёмами, разного диаметра.

Основные виды используемых розеток:

• Обыкновенные, без заземления;
• Пружинные, штекерные розетки;
• С защитными шторами, используемые в комнатах у детей;
• С резиновыми прокладками для сырых помещений;
• Розетки с защитным отключением;
• Для разных типов вилок с множественными отверстиями;
• С таймером;
• Функциональные, с выбросом вилки при нажатии на боковую кнопку встроенную в устройство;
• С винтовым зажимом;
• С крышкой.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Для электрической плиты требуется отдельный силовой кабель, способный выдержать большую нагрузку

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Основные правила разводки розеток

Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.

При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):

• элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;
• розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
• при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
• провода к устройствам прокладывают снизу вверх;
• розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
• нельзя устанавливать оборудование в туалете;
• проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
• разводка и соединение проводов осуществляются внутри распределительного короба;
• «Земля» и «Ноль» соединяются с устройствами болтовым соединением.

Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий

Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток

Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:

Как установить подрозетники для тройной розетки

Процесс монтажа начинается с определения местоположения блока из трёх розеток. От правильного расположения будет напрямую зависеть функциональность конструкции. Например, на кухне три розетки в один подрозетник удобно установить над столешницей. Таким образом, можно одновременно подключить микроволновую печь, мультиварку и другие бытовые приборы, не беспокоясь о длине шнура.

В комнате такой блок лучше устанавливать за телевизором, умело маскируя широким экраном все подключенные провода

Возможна установка такого блока розеток и в ванных комнатах, но здесь важно соблюдать требования пожарной безопасности. В частности:

• Минимальное расстояние до текущей воды – 60 сантиметров (зона 3);
• Розеточная группа должна быть герметичной и влагостойкой с соответствующей степенью защиты IP.

Определившись с местом установки, нужно подготовить инструмент и можно приступать к разметке стен. Для монтажа тройной розетки в один подрозетник вам потребуется:

1. 1. Строительный уровень;
2. 2. Рулетка;
3. 3. Карандаш или маркер;
4. 4. Перфоратор с насадкой для штробления стен и коронкой.

Обратите внимание, что установку блока из трёх розеток лучше проводить на начальных этапах ремонтных работ, пока на стены не нанесена финишная отделка

Разметка стен

Учтите, что это очень важный этап работ, от которого будет зависеть геометрия розеток и удобство подключения проводки. Поэтому к разметке стен нужно подходить с максимальной ответственностью. При проведении разметки, нужно руководствоваться числом розеток, объединяемых в блок.

Выполняя работы, обязательно используйте строительный уровень: так вы обретёте уверенность, что конструкция будет идеально ровной и проблем с установкой и подключением не возникнет. Если блок из трёх розеток будет сидеть криво, допущенная оплошность сразу будет бросаться в глаза.

К разметке стен для установки электрических розеток существуют определённые требования. Например, расстояние между центрами подрозетников составляет ровно 72 мм. Учитывайте это при нанесении разметки. Несоблюдение данного параметра приведёт к тому, что декоративная панель просто не «сядет» на своё место.

Кроме того, штроба для укладки проводов должна проходить строго по горизонтали или вертикали от подрозетника. Только выполнив эти требования, можно высверливать отверстия и штробить стены.

Высверливание отверстия в стене

После того как стены будут размечены, нужно сделать посадочное отверстие для подрозетника. Сделать это не трудно, главное иметь под рукой хороший перфоратор со специальной алмазной коронкой по бетону. Такие «коронки» применяются для высверливания отверстий заданного диаметра в кирпичных стенах и бетонных перекрытиях.

Алгоритм работы с коронкой прост и интуитивно понятен, поэтому даже у начинающего мастера проблем обычно не возникает. Насадка вставляется в зажимной патрон и начинается высверливание отверстия в нужном месте. Сверление заканчивается, когда дно коронки упирается в стену. Остатки бетона сбивают зубилом.

Если вы устанавливаете подрозетники в гипсокартонной стене, то для высверливания отверстий понадобится специальная насадка для гипсокартонных стен. Можно также воспользоваться канцелярским ножом.

Также не нужно забывать о питающем кабеле, для него также необходимо проделать штробу. Ширина штробы зависит от того какой толщины кабель будет подведен к розеткам (в гофре он будет или без). На нашу розеточную группу понадобится кабель сечением не меньше 2.5 мм2 .

Фиксируем подрозетник в бетонной стене

Чтобы тройная розетка в один подрозетник держалась в стене, необходимо зафиксировать коробку алебастром

Здесь важно правильно рассчитать количество смеси, которая будет нанесена на заднюю и боковые стенки. Если переборщить, то лишний алебастр будет выпирать наружу, недостаточное количество смеси не сможет обеспечить надёжной фиксации подрозетника

Количество алебастра определяется индивидуально, в зависимости от типа перегородки.

По консистенции смесь алебастра должна быть не слишком жидкой, так как она будет растекаться при нанесении. Но и слишком густой ее тоже не нужно делать иначе ее будет тяжело наносить и размазывать (к тому же густая смесь быстро схватится и засохнет). Я всегда готовлю смесь на глаз, небольшими порциями.

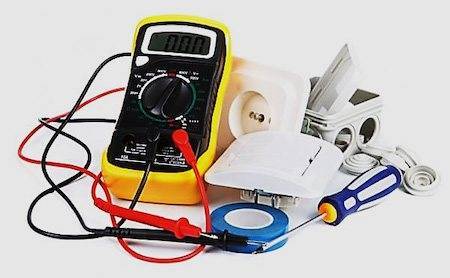

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

• Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
• Кабель для перемычек.
• Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
• Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
• Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
• Моноблок, выполненный в виде двойной розетки.
• Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
• Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
• Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
• Изолента для защиты соединений и открытых частей.
• Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.

Демонтаж

Замена одиночных типов считается мелким ремонтом. Сейчас уже можно легко подключить двойной тип с использованием устаревшего подрозетника. Если его менять, то остается достаточное место для новых образцов. Это избавит вас от мороки с прокладкой новой проводки, да и интерьер никак не повредится. Возможно, придется прибегнуть к косметическому ремонту, но это никогда не было критичным условием для кого-то.

Самостоятельно вы можете быстро демонтировать старую версию. Открутите все крепежные элементы, снимите крышку, отсоедините провода и открутите лапки крепежа. Также проделайте с розеткой, которую собираетесь устанавливать.

Классификация

Разнообразие современных моделей, предлагаемых производителями – впечатляет. В основном они характеризуются по трём важным моментам, которые нужно всегда учитывать:

• Штепсельная вилка электроприбора, от которой зависит форма разъема;
• Страна-производитель;
• Материал, задействованный в процессе изготовления.

Чаще всего применяются следующие виды устройств с двумя гнёздами:

• Внутренние;
• Наружные;
• Накладные;
• Встраиваемые;
• Навесные;
• С заземлением;
• Пружинные;
• Обычные, без заземления;
• Штекерные;
• С заземлением и защитной рамкой;
• С закрытыми гнёздами;
• Со шторками;
• Имеющие резиновые прокладки для защиты от влаги и сырости;
• С защитным отключением;
• С встроенным таймером;
• С кнопкой, встроенной в устройство, при нажатии на которую выбрасывается штепсельная вилка;
• С закрывающейся крышкой.

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

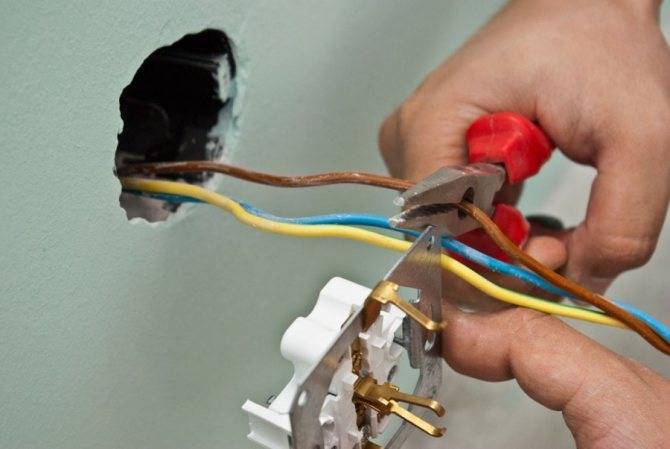

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

Вилка для источника питания на 220 вольт оснащена тремя выводами:

• фазным;
• нулевым;
• защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Сверление отверстия

Это самый пыльный и тяжкий кусочек всей работы, хотя, все находится в зависимости от прочности бетона.

• Если употребляется коронка для сверления подрозетников, то сперва в центре разметки высверливается отверстие для ее центральной оси, после этого в ход идет сама коронка.
• Мало подольше эта часть работы будет делаться, если в наличии есть только дрель с обыденным сверлом по бетону. В таком случае придется высверливать дырки по окружности грядущего подрозетника, а позже выбивать внутреннюю часть перфоратором либо зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным веществом. Исходя из этого суждения, можно по касательной к поперечнику грядущего подрозетника сделать пропилы в стенке болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором либо зубилом.
• В особо сложных случаях можно сочетать эти методы – сначала насверлить отверстий сверлом, а потом работать по ним коронкой либо болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, незначительно «проваливается» за поверхность стенки.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода

Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.
