Особенности подключения светодиодных ламп

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

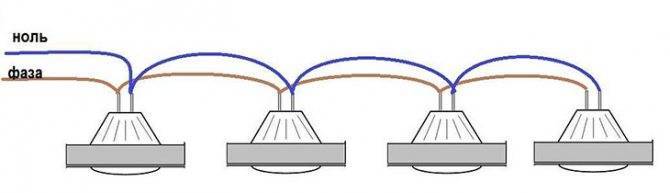

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Подключение осветительного прибора из светодиодов к бытовой электросети

Решая проблему, как светодиодный светильник подключить к сети 220 В, необходимо учесть несколько важных условий. Легче всего это сделать в квартире (в доме, на даче), где проводка уже имеется. Если ее нужно прокладывать, требуется умение составлять самые простые схемы, выбирать и протягивать провода

При самостоятельной установке важно выбрать место так, чтобы поблизости не было отопительных приборов и других нагревающихся поверхностей. Вокруг радиатора пространство должно быть свободное

Как подключить потолочный светильник со светодиодами к выключателю? Главное в этом процессе не спутать фазу с нулем. К выключателю подводится фаза (подключается/отключается при нажатии на клавишу), что позволяет в будущем менять лампу или патрон, не обесточивая помещение. Для подключения осветительных приборов из светодиодов используется несколько схем.

Посмотрите полезное видео об установке и подключении светодиодных светильников в натяжной потолок

Последовательное присоединение

Такая схема используется в помещениях без завышенных требований при желании сэкономить провода. Максимальное количество ламп шесть, для проводки используются двойные (реже тройные) провода. У всех осветительных приборов должна быть равная мощность.

Фазный провод от выключателя присоединяется к первому осветительному прибору, потом ко второму и так далее. К последнему источнику света присоединяется ноль от распределительной коробки

Важно не перепутать провода (при проведении вместо фазы нуля источники света всегда находятся под напряжением). В городских квартирах всегда есть заземление, если на даче оно отсутствует, провод протягивается к каждому осветительному прибору

Последовательно подключаются так же одиночные диоды с обратным напряжением выше 400 В. В схему дополнительно включается диод-выпрямитель на тысячу вольт.

Последовательное подключение нескольких светодиодных источников света используется редко, так как лампочки светятся неравномерно, при выходе из строя одной перестают работать все.

Параллельное присоединение

Параллельное соединение более практичное, поэтому используется чаще. Половина контактов всех приборов освещения подключается к фазе, вторая половина — к нулю. Эта схема позволяет при необходимости быстро и просто присоединить к схеме дополнительный светильник. Если выходит из строя одна лампочка, остальные работают. Неисправность легко найти и устранить.

При параллельном подключении у всех осветительных приборов одинаковая яркость. Недостаток — необходимость в большом количестве кабеля. Он должен быть не горючий, с оболочкой из ПВХ

Особенно важно качество проводки на деревянной даче, поэтому экономить при покупке не желательно

Кабель, протянутый из коробки, присоединяется к каждому светильнику. Если помещение в большом загородном доме разделено на зоны, осветительные приборы присоединяются по группам. Выключатель в таких условиях должен быть двухклавишный. Отдельные кабели отводятся от каждой из клавиш.

Встречно-параллельное присоединение двух светильников

Если используется эта схема, два светодиода (или любое другое четное количество) горят на одном отрезке синусоиды переменного тока, при этом обеспечивается защита от пробоев. В систему включается гасящий резистор перед источником света, присоединенным к сети последовательно. К нему проходит один отрезок синусоиды, другой направляется на резистор через второй светодиод. Чтобы схема работала, второй источник света подключается в обратном направлении.

Минус такой схемы — огромный объем тепла, выделяемый резистором с большой мощностью. Например, чтобы подключить таким образом 2 источника света на 9 мА, сопротивление резистора не должно быть ниже 24 кОм, мощность 3 Вт. Если светодиодов больше, показатель мощности увеличивается пропорционально параметру тока, возведенному в квадрат. В подобной ситуации эта схема становится неэкономичной. Независимо от уровня сопротивления резистор перегорает, происходит короткое замыкание.

Техника безопасности и рекомендации по эксплуатации

При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.

Основные требования:

• не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
• отключать цепь от источника тока;
• не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
• работать инструментами с заизолированными рукоятками;
• не устанавливать рядом с маломощными приборами;
• перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
• не использовать рядом с диодным устройством химикаты;
• при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
• периодически протирать изделие и ухаживать за ним;
• если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
• светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

900мм и 1200мм

Чем больше их длина, тем ярче свечение.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Как подключить светодиодную ленту на 220 вольт

Нередко в быту вместо крупного прибора, который может выступать светильником, предпочитают установить подсветку. Для нее лучше всего использовать готовые светодиодные ленты. Монтаж очень прост, так как установщику нужно лишь следовать инструкции: все составляющие подсоединения при монтаже используют уже в готовом виде.

1. Светодиодная лента – ряд последовательно закрепленных светодиодов. К блоку питания они присоединяются параллельно, друг к другу лучше монтировать платы тоже параллельно.
2. Для начала определяют плюс и минус блок питания. Обычно красный шнур – это плюс, а синий или черный – минус. Если шнур отсутствует, подключение производят через маркированные зажимы.
3. Лучше всего подсоединить ленту пайкой. В определенных случаях удобней использовать коннекторы. При монтаже требуется лишь отодвинуть зажимную пластину, насадить коннектор на край ленты и сдвинуть зажим назад. Затем провод от коннектора подсоединяют к блоку.

Если предполагается монтаж цветной ленты, схема будет включать контроллер, отвечающей за включение и отключение отдельных светодиодов.

Параллельное подключение – схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Основные принципы подключения

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока

Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

Как определить полярность?

Для решения вопроса существует всего 3 способа:

1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является «+» или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

С полярностью разобрались, теперь нам нужно определиться с тем, как подключить LED к сети. Для тех, кто не понял, читайте подробную и интересную статью определения полярности у светодиода. В ней мы собрали все возможные способы проверки, и даже при помощи батарейки.

Вариант 3 подключения LEDs к электрической сети переменного напряжения 220 В

При положительном полупериоде ток протекает через резистор R1, диод и светодиод. При отрицательном ток не протекает, т.к. диод в этом случае включается в обратное направление.

Расчет параметров схемы аналогичен второму варианту. Кому надо — посчитает и сравнит. Разница небольшая.

Минусы подключения по 3 варианту

Если самые «пытливые умы» уже посчитали, то могут сравнить данные со вторым вариантом. Кому лень — придется поверить на слово. Минус такого подключения — также низкая яркость светодиода, т.к. ток протекающий через полупроводник составляет всего IHL1.СР = (2,8-4,2) мА.

Зато при такой схеме мы получаем заметное снижение мощности резистора: РR1.МАКС = 1,2 Вт вместо 2,4 Вт полученных ранее.

Меры предосторожности

Светодиодный прожектор состоит из нескольких элементов: светодиодных ламп, блока управления, герметичного корпуса и кронштейна. А также обязательно должно быть наличие устройства питания – это, например, аккумуляторная батарейка или же плата, которую используют в стандартных моделях, и контроллера – он обеспечит работу техники с помощью автоматических выключателей.

Всяческие работы с приборами, что напрямую зависят от электроэнергии, являются потенциально опасными

И хотя установка светодиодного прожектора максимально проста, с ней сможет справиться фактически каждый, подключать его нужно с большой осторожностью, чтобы не нанести вред собственному здоровью, поскольку это электрический прибор. Для своей безопасности следует соблюдать некоторые рекомендации

Основные выводы

Все светодиоды, в не зависимости от их рабочего напряжения или силы тока, подключаются последовательно или параллельно. Способ включения может быть и комбинированным – в таком случае устраняются недостатки последовательного и параллельного соединений

Важно уметь правильно собирать цепь, подбирать источник питания, считать номиналы токоограничивающих резисторов и нужное количество светодиодов, чтобы схема функционировала. Соединение без токоограничивающего резистора и других защитных элементов приведет к поломке диода
