Как подключить электропитание
Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.
А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.
вставка в окно для мобильного кондиционера купить
Как вывести гофру от мобильного кондиционера в окно?
Вентиляция мобильного напольного кондиционера!
В сфере нашей деятельности приходилось решать не мало нестандартных решений, как вывести гофру в окно мобильного кондиционера своими руками?
Вставка мобильного кондиционера в пластиковое окно
Оконная вставка (рамка) для мобильного кондиционера из оргстекла.
| Рамка из Оргстекла | Рамка из Оргстекла в оконный проем | Рамка из Мягкого стекла (ПВХ пленка) |
| Подробнее: | Подробнее: | Подробнее: |
ВСТАВКА В ОКНО ДЛЯ МОБИЛЬНОГО КОНДИЦИОНЕРА
Мы всегда обращали внимание на вопросы, предложения и отзывы наших клиентов. И столкнулись с таким вопросом, как вентиляция мобильного (напольного) кондиционера, в частности выводы гофры (трубы) в окно для вентиляции мобильного кондиционера, не повреждая конструкции окон
Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием, для вывода гофры мобильного кондиционера, также установка (вывода) гофры в глухие окна, с переделкой створки окна
Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера
Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием, для вывода гофры мобильного кондиционера, также установка (вывода) гофры в глухие окна, с переделкой створки окна. Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера.
Вставка в окно для воздуховода мобильного кондиционера
Это съёмная, легкая рамка с прозрачным материалом в алюминиевом каркасе. Устанавливается также, как москитная сетка, в те же крепления. Не нужно делать лишних отверстий. Прозрачный материал очень прочный, не боится дождя, солнца. Если на улице пойдет сильный дождь, Вы с легкостью сможете сами отсоединить гофру (трубу) от рамки, не снимая ее (рамку) с окна, при этом закрыть окно. Так же возможно производства с разной цветовой гаммой, любой сложной конструкции окон, учитывая пожелания заказчика.
Как установить мобильный кондиционер в квартире с пластиковыми окнами?
Наша работа начинается с Вашего звонка. Вас соединяют с мастером, Вы можете задать мастеру интересующие Вас вопросы по поводу вентиляции мобильного напольного кондиционера. Договаривайтесь о встрече с мастером в любое удобное для Вас время. заказывайте заявку с указанием номера телефона, точного адресе, куда мастеру надо подъехать. Перед выездом к Вам, мастер позвонит Вам, сообщит через какое время подъедет по указанному адресу. Снимет замеры, сообщит вам о стоимости изделия. В течении 2-х дней изготовим, установим рамку вставку для вентиляции мобильного кондиционера, подсоединяя трубу (гофру) напольного кондиционера.
Стоимость данной съемной рамки варьируется от сложности окон, от размера.
Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла.
Замер, изготовление и монтаж до 1 м2 — 5500руб. Свыше — площадь Х на 4500руб.
Без замера, только изготовление и монтаж до 1 м2 — 5000руб. Свыше — площадь Х на 4500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 4500руб. Свыше — площадь Х на 4500руб.
Заказ больше двух рамок — 5%
Стоимость оконной вставки (рамки) для мобильного кондиционера из оргстекла.
Замер, изготовление и монтаж до 1 м2 — 7500руб. Свыше — площадь Х на 6500руб.
Без замера, только изготовление и монтаж до 1 м2 — 7000руб. Свыше — площадь Х на 6500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 6500руб. Свыше — площадь Х на 6500руб.
Заказ больше двух рамок — 5%
Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла на раздвижные окна
Замер, изготовление и монтаж до 1 м2 — 6500руб. Свыше — площадь Х на 5500руб.
Без замера, только изготовление и монтаж до 1 м2 — 6000руб. Свыше — площадь Х на 5500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 5500руб. Свыше — площадь Х на 5500руб.
Заказ больше двух рамок — 5%
Выезд мастера по Москве и до 5км от МКАДа бесплатно.
От МКАДа более 5км. каждый км. 30руб.
Установка напольного кондиционера своими руками
Ме работаем в Москве и Московской области.
Как подобрать гофрированную трубу для напольного моноблока
Обычно воздуховод для кондиционера идет в комплекте с оборудованием, и его не нужно самостоятельно подбирать. Проблема возникает, если случается:
- повреждение детали;
- утеря или кража;
- нужно удлинить трубу по определенным причинам.
При повреждении нарушается герметичность конструкции, теплый воздух будет через отверстия попадать обратно в квартиру. Поэтому трубу нужно менять на новую.
Удлинять воздуховод приходится в следующих случаях:
- Модель кондиционера имеет слишком короткую гофру, а окно или форточка находятся высоко. Нужно либо устанавливать моноблок на возвышении, либо удлинять гофру. При этом снижается мощность устройства, потому что объем выводимого воздуха увеличивается. На форумах предлагают устанавливать дополнительные насосы, которые будут помогать выводить теплые потоки, но для этого необходимо иметь знания и навыки, чтобы самостоятельно подобрать насос и провести установку.
- Единственное место для крепления гофры – балкон, но перед ним имеется лоджия и труба не достает до окна. Лоджия большая и будет забирать большую часть холодного воздуха, производимого оборудованием. В качестве решения проблемы предлагают частично удлинять гофру, а часть трубы, прилегающую к кондиционеру, максимально вытягивать, чтобы объем выводимого воздуха не сильно увеличился.
Чтобы правильно выбрать модель кондиционера, нужно заранее рассчитать расстояние от предполагаемого места установки моноблока до места вывода трубы – это может быть дверь, окно, форточка, сэндвич панель внизу балконной двери, стена.
Порядок действий при установке кондиционера
Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:
- Прокладывается электрическая проводка для подключения системы к сети.
- Монтаж блока снаружи помещения.
- выбор оптимального места для установки, который будет расположен выше 2 м от уровня земли;
- фиксация кронштейнов на выбранные анкерные болты;
- установка блока на подготовленное место (кронштейны);
- создание в стене магистральных отверстий, диаметр которых от 50 до 60 мм для проведения всех коммуникаций;
- монтаж гидроизоляционного цилиндра в отверстиях и соединительных коммуникаций.
- Монтаж блока внутри помещения:
- выбор оптимального места, согласно требованиям, описанным выше;
- установка кронштейнов под кондиционер;
- монтаж внутреннего блока на свое место.
- Подключение проводки:
- монтаж внутреннего или наружного короба;
- стыкование медных труб, по которым будет циркулировать фреон, подключение электропроводов;
- вакуумизация – из системы удаляется воздух и вся влага. Специальное оборудование позволит выполнить операцию примерно за 45 минут, не меньше.
- Пробная проверка работоспособности установленного кондиционера. Для этой цели применяется специальное программно-аппаратное оборудование.
Кондиционер установлен и готов к работе.
Выбор напольного (мобильного) кондиционера
При выборе мобильного (напольного) кондиционера нужно знать, что они подразделяются на две группы — закрытого и открытого цикла.
Для квартиры лучше приобретать оборудование закрытого цикла. Они имеют более громоздкие воздуховоды, но по стоимости дешевле «истинно мобильных». Да и устанавливать их будет проще.
При покупке необходимо определить, для комнаты какого размера вам необходим кондиционер. Не стоит выбирать мощные модели для небольшого жилого пространства.
Хорошо подумайте также о том, нужны ли вам дополнительные функции кондиционера, такие как увлажнение воздуха или режим нагрева.
Подумайте об удобстве
Если вы планируете держать оборудование не только в одной комнате, то стоит обратить внимание на модели напольных видов с ручками и колесами
Управление кондиционером может быть максимально удобным, если к прибору прилагается пульт.
Уровень шума у разных моделей также может различаться. Не забудьте посмотреть инструкцию. Если в ней написано, что он составляет свыше 50 децибел, то такой прибор лучше не приобретать.
Напольные (мобильные) кондиционеры с закрытым циклом
Устройство кондиционера с закрытым циклом
Принцип работы мобильного кондиционера закрытого типа иллюстрирует хорошо известный рисунок, см. справа. Он такой же, как у стационарного сплита или бытового холодильника:
- Легкокипящий хладоагент (фреон, хладон) через узкое сопло – инжектор – под давлением поступает в испаритель.
- Хладоагент испаряется, поглощая очень много тепла.
- Вентилятор гонит при этом через радиатор испарителя воздух, который интенсивно охлаждается и выбрасывается наружу.
- Компрессор высасывает из испарителя пары хладоагента и накачивает их в конденсатор, создавая значительное давление пара.
- Второй вентилятор гонит воздух через радиатор конденсатора.
- Пары хладоагента в конденсаторе охлаждаются ниже критической температуры и сгущаются в жидкость под давлением.
- Жидкий хладоагент по трубопроводу поступает через инжектор (капилляр) в испаритель, и цикл повторяется.
В стационарных сплитах испаритель – это внутренний блок, а конденсатор – наружный. Разница на вид небольшая, но для понимания дальнейшего существенная, поэтому нам удобнее рассматривать закрытый мобильный кондиционер по упрощенной схеме согласно рис. справа:
Схема кондиционера с закрытым циклом
- Обрабатываемый воздух поступает в холодный контур через патрубок 1 (воздухозаборник), где от него отнимается тепло.
- Обработанный воздух охлажденным выбрасывается обратно в помещение через окно 4.
- Тепло, отобранное у обрабатываемого воздуха, передается в горячий контур.
- В горячем контуре это тепло передается поступающему в него по патрубку 3 (техническому воздухозаборнику) техническому воздуху.
- С техническим воздухом избыточное тепло выбрасывается наружу через патрубок 2 – выхлопное сопло.
Здесь уже видна существенная разница между стационарной сплит-системой и мобильным «кондюком» – в стационаре холодный и горячий контуры всегда разделены, и смешивание обрабатываемого воздуха с техническим исключено. В мобильном же – вполне возможно. Незнание этого обстоятельства или пренебрежение им и приводят чаще всего к снижению эффективности закрытых «мобильников». Чтобы «тумба» или «чемодан» холодили как следует и не доводили до истерики счетчик, при их установке нужно соблюдать определенные правила, до которых мы и дойдем далее.
Напольные (мобильные) кондиционеры с открытым циклом
В кондиционере с открытым циклом насос нагнетает в микропористую пластину чистую воду. Общая поверхность пор мембраны огромна – у пластинки размером с книгу она может составлять многие квадратные метры.
Через эту же пластину вентилятор прогоняет воздух. Хотя вода вовсе не легкокипящая жидкость, но вследствие большой поверхности, которую она облипает, испаряется ее немало. А теплота испарения воды очень велика, и воздух интенсивно охлаждается.
У воды есть еще одно аномальное свойство – очень большое, для такой текучей жидкости, поверхностное натяжение. Объема же у тончайшей водяной пленки мизер; это практически чистая двумерная поверхность. Поэтому поток воздуха не сдувает воду и выходит наружу не пересыщенный влагой, а только охлажденный.
Подключить мобильный кондиционер с открытым циклом не сложнее, чем чайник: вилку вставляют в розетку, и все. Электричество расходуется только на подачу воды и воздуха, поэтому на первый взгляд может показаться, что эти устройства нарушают все законы природы: при потребляемой электрической мощности в 0,85 кВт тепловая будет 2,5 кВт. На самом деле чего-то из ничего не бывает, и закон сохранения энергии тут соблюдается, но с тонкостями, о которых мы еще поговорим.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке
Так, для внутреннего блока необходимо соблюдать следующие параметры:
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Основные требования и правила монтажа кондиционеров
Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

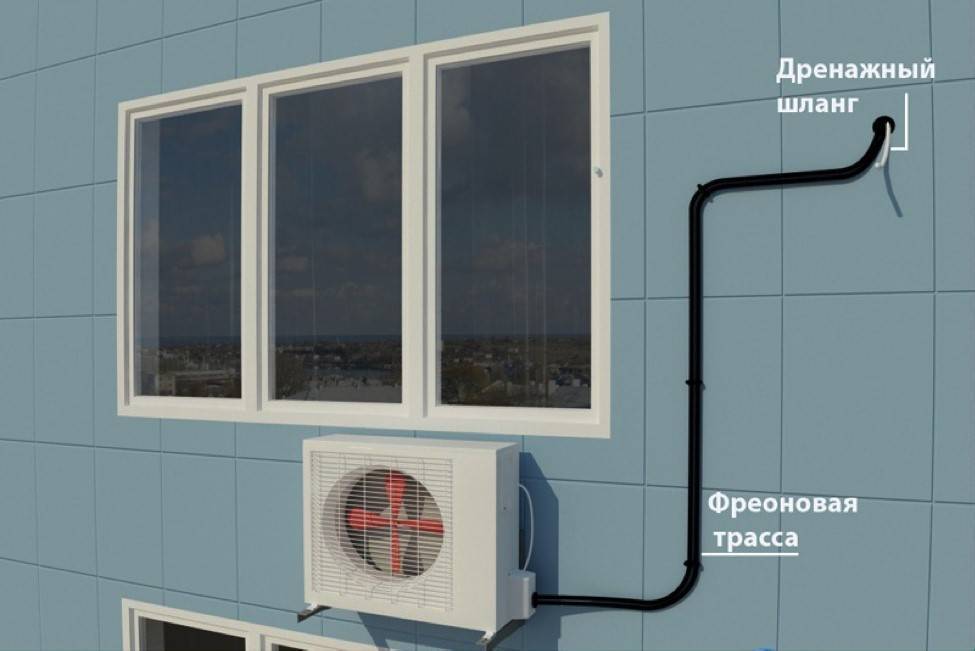

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.
Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки
Вот почему выбирая его для любого кондиционера, важно учесть:
- Вес наружной части изделия.
- Сторону горизонта, где будет размещаться блок.
- Из чего сделаны стены фасада дома и их конструкцию.
- Доступность места для выполнения профилактических мер.

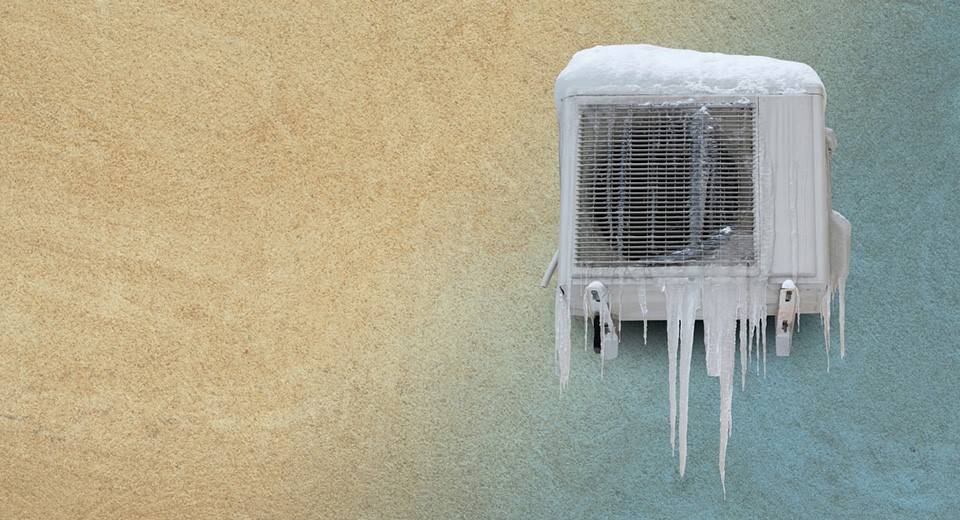

- Возможность защиты конденсатора от осадков и образования льда.
Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:
Положение здания по сторонам горизонта. Количество членов семьи в доме. Количество электрических приборов и их мощность.
Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т
д
Чем больше приборов, тем жарче будет в комнате
д. Чем больше приборов, тем жарче будет в комнате.
Число батарей отопления. Наличие в помещении других систем вентиляции.
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера
Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Установка своими руками
Если человек предпочитает кондиционеры моделей сплит, а также напольные, не стоит сразу отказываться от оконной модели. Современные устройства, которые вставляются в окна, значительно отличаются от тех, что были раньше. Они меньшего размера, не издают громких шумов, управляются при помощи пульта, а также ими можно греть помещение зимой, в отличие от сплит-систем. А главное, что выделяет оконные системы среди других – это небольшая стоимость.
Также можно значительно сэкономить, если установить оконное устройство самостоятельно. Чтобы верно провести монтаж кондиционера, необходимо внимательно прочитать инструкцию. Вставка оконного устройства состоит из определенных этапов.
- Если окно в доме обычное, а не пластиковое, то кондиционер будет проще установить. Чтобы климатизер поместился, нужно подготовить проем на 5-10 мм шире, чем сама техника.
- Желательно все правильно померить и расположить систему верно. Нежелательно, чтобы техника имела контакт с дождем или снегом.
- Закрепляйте кондиционер не слишком близко к потолку. Расстояние должно быть не меньше 20 см. Если оно будет меньше, то система будет втягивать воздух.
- С внешней стороны ничего не должно мешать устройству: рекламные щиты, стены других домов и т. д. Чтобы защитить кондиционер, можно построить для него пластиковый металлический козырек.
- Чтобы конденсат нормально сливался, встраиваем технику так, чтобы ее внешний край был опущен на 10 мм ниже, чем внутренний.
- Когда монтаж окончен, нужно присмотреться к стенам, чтобы не было просвета. Щели задувают монтажной пеной.
- Если кондиционер мотает меньше 3 кВт, его можно включать в настенную розетку. Если система мощная, необходимо сделать отдельный провод от щитка.
Недостатки
Рассматривая способы установки мобильных кондиционеров, необходимо узнать и о недостатках подобного оборудования. Некоторые пользователи отмечают недостаточную эффективность подобных агрегатов. Они создают определенный шум при работе. Переносной кондиционер сможет охладить только одну комнату.
Также одним из неудобств является необходимость отвода конденсата. Шланг потребуется выводить наружу. В некоторых моделях предусмотрено наличие специальной емкости. Ее также потребуется периодически опорожнять. Поэтому установка отвода для многих хозяев является более предпочтительным вариантом.
Если помещение характеризуется малыми габаритами, подобный агрегат займет слишком много места. Он будет выглядеть громоздко. Воздух, который проходит через систему, может содержать пыль, споры грибка и прочие мелкие частицы. Они будут задерживаться в агрегате
Однако, беря во внимание преимущества мобильного кондиционера, большинство хозяев устанавливают именно эту разновидность оборудования
Делаем вставку своими руками
Предлагаем уникальный вариант вставки, которую можно переносить из комнаты в комнату, когда вам понадобится охладить все помещения до нужной температуры. Вся хитрость в том, что для этого мы будем использовать стандартную сетку от насекомых, которой комплектуется любой вид пластиковых окон.
- Саму сетку аккуратно вынимаем, предварительно удалив резиновый уплотнитель, но только после установки оргстекла, чтобы нежный контур не искривило, тщательно производим замеры проема и переносим их на лист оргстекла.
- Наносим контур будущего окна при помощи острого шила, работа ответственная и требует твердости руки — линия должна быть четкая, без повторных линий, которые будут видны снаружи при установке.
- Вырезать надо с двух сторон, а потом просто отломить намеченный лист. Теперь тщательно зачищаем места отреза от неровностей монтажным ножом и шлифовальной шкуркой.
- Определив место установки воздуховода, прочерчиваем контур необходимого отверстия. Вырезать круглое отверстие довольно непросто, но здесь нам пригодится электрическая стамеска. Внутреннюю часть также тщательно обрабатываем, чтобы не было заусенцев.
- По всему периметру прилегания листа к рамке зачищаем поверхность грубой шкуркой, чтобы придать ей шероховатость для лучшего склеивания, затем обезжириваем и протираем насухо чистой тряпкой.
- Для склеивания используем специальный клей или герметик на основе силикона для наружных работ, чтобы при воздействии солнечных лучей он не терял своих свойств. Аккуратно наносим склеивающий состав, затем накладываем на него лист из оргстекла, прижимаем сверху чем-то тяжелым для четкого склеивания.
- После окончательного высыхания герметика переворачиваем получившуюся конструкцию и удаляем сетку вместе с резиновым уплотнителем.
- Уплотнитель аккуратно вставляем на прежнее место, а вместо слабых пластиковых ручек устанавливаем более прочные, т. к. всю конструкцию будем переставлять не раз, а она стала немного тяжелее.
- Устанавливаем получившуюся конструкцию и закрепляем ее металлическими уголками для прочности и надежности. Прикрепляем шланг воздуховода — получилась система, которая не портит внешний вид окна ни изнутри, ни снаружи.
Монтаж напольного кондиционера выполнен, теперь можно включать изделие в сеть и наслаждаться прохладой. Весь процесс можно посмотреть на видео:
Этап 11: Собираем систему труб кондиционера: резка, сгибание, развальцовка
На этом этапе мы расскажем, как создать и соединить медную магистраль, по которой перемещается хладагент от внешнего блока к внутреннему и обратно. Из статьи вы узнаете, что такое ловушка для масла, зачем она нужна и в каких случаях устанавливается, как разрезать и правильно согнуть трубки, а самое главное – что такое развальцовка и по каким правилам выполняется этот процесс. О том, как получить идеальную систему трубок любой длины, читайте в данном материале. Следуйте нашим рекомендациям, и гарантированно создайте работающую, надежную и безопасную систему соединения медных трубок кондиционера.
Как резать оргстекло
Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.
Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.
В итоге получите универсальный резак любых пластиковых деталей.
Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.
С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.
Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.
Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.
Вакуумизация кондиционера
А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.
Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.
Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.
А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.
Это в дальнейшем приводит к двум последствиям:
разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров
Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.
Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.
Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.
Когда звук практически пропадет, с этого момента и начинайте отсчет времени.
Демонтаж кондиционера по шагам
Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:
- герметизация штуцеров трубопроводов;
- отключение и демонтаж с фасада внешнего блока;
- демонтаж в квартире внутреннего блока.
Ниже приведена инструкция по демонтажу настенного кондиционера.
Наружный блок
Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.
Демонтаж наружнего блока
Есть два способа:
- Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
- Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.
Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.
Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.
Компрессор
Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:
- Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
- Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.
Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.
Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.
Внутренний блок
Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.
Чтобы снять внутренний настенный блок, поступают следующим образом:
- снимают крышку корпуса;
- отсоединяют кабели и провода;
- обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
- обрезают дренажную трубу, сливают конденсат;
- «отщелкивают» защелки крепления корпуса к монтажной пластине;
- снимают блок и откручивают со стены пластину.
Выбор места установки
Существуют определенные критерии по выбору варианта установки мобильного кондиционера. Для офисного и жилого помещения они будут разными. При этом необходимо учитывать расположение мебели, а также тип самого прибора.
Если кондиционер относится к категории закрытого типа, его можно установить на тумбу, полку или разместить в углу комнаты. Струя холодного воздуха будет исходить от него наискосок вверх. После этого охлажденные воздушные массы будут опускаться вниз. Если установить подобное оборудование на возвышенности, струя воздуха будет распространяться по потолку. В этом случае охлажденные массы будут опускаться вниз равномернее.
Если устанавливать напольный кондиционер на возвышенности, его трубу можно спрятать в межпотолочном пространстве, соорудив соответствующую конструкцию.
Для кондиционеров открытого типа существует другой критерий в вопросе его размещения. Прохлада распространяется от прибора в ширину на 3 м, а в высоту – на 2 м. Поэтому размещение кондиционера на столе приведет к неравномерному распределению охлажденного воздуха в помещении.
Выбор места для установки кондиционера
Есть ситуации, когда монтаж кондиционера нужно выполнить после завершения свежего ремонта. Резать стены под магистрали и кабель подачи электрической энергии неохота, как и нарушать композицию оформления. И тогда заказчик принимает решения произвести наружный монтаж коммуникаций… а это короба, гофры или дополнительная маскировка труб и кабелей доступными методами. Не всегда данный вариант смотрится органично, хотя, в зависимости от интерьера, решение может быть неплохим.
Но все же лучше продумать установку внутреннего блока кондиционера заранее, и спрятать коммуникации в стены, в ниши, под отделку и обшивку стен. При этом действовать стоит, опираясь на собственный комфорт, а не под диктовку обстоятельств. И есть масса решений, как выйти на хороший результат!
Подведем итоги
Установка кондиционера в дом или квартиру – это непростое мероприятие, которое требует разрешения, правильности выполнения работ и достаточной квалификации. Тогда никто не будет заявлять о несанкционированной установке, а сам кондиционер останется целым и каждый сезон сможет выполнять возложенные на него задачи.
Рекомендуемые записи
Как выбрать электрический кабель для частного дома Схема подключения генератора к сети дома
Как выбрать светодиодные светильники для дома
Аккумулятор 12 вольт маленького размера
Установка и подключение светильника своими руками
Период поверки электросчетчиков
Комментарии
- Интересная статья.Есть вопрос о правилах установки кондиционеров внутри арки противопожарного проезда МКД во внутренний двор.Прошу прислать Ваше видение.
Владимир20.07.2019 в 23:54
Ответить
- Главное зло от неряшливой установки кондиционеров – это распространённая практика прокладки магистралей по фасадам домов, от чего даже новый дом быстро приобретает вид трущобы.
Дмитрий18.08.2021 в 06:35
Ответить
- Вообщем, всё верно написано, но встречаются ляпы.
Николай26.09.2019 в 12:21
Ответить
- Было бы чудесно еще увидеть ссылки на нормативные документы, а то ссылаться не на что объясняя недалеким заказчикам
Станислав03.07.2020 в 17:53
Ответить
