Как провести проводку в квартире своими руками от щитка: основные схемы и правила + этапы монтажа

Шаг №4 — Монтаж

Когда всё готово, можно приступить к прокладке проводки в квартире.

Что лучше сделать сначала — ставить щит или разводить кабели

В первую очередь вводят кабель. Он идет со щита лестничной площадки от счётчика в квартирный распределительный щит. Который, естественно, нужно предварительно установить, как и основное УЗО. Придётся установить и розетку, хотя бы временную, для питания удлинителя. К нему будут подключены электроинструменты для проведения монтажных работ.

Прокладка кабеля

Делать разводку проводки совместно с её подключением в распределительных коробках неправильно. Жилы соединяют только тогда, когда в коробку выведены все концы кабелей. Поэтому необходимо делать метки, например, изолентой. Для этого лучше использовать цвета, соответствующие принятым обозначениям линий на схеме. Такой вариант исключит путаницу при последующих соединениях в цепи.

Установка коробок

Коробки, как распределительные, так и установочные, монтируются после штробления. Это защитит их от повреждений. После монтажа коробок осуществляется разводка электропроводки.

Расключение и соединение жил в коробках

Если метки делались на жилах концов кабелей изолентой, процесс расключения упростится. В любом случае это делают согласно схеме, несколько раз проверяя правильность монтажа. О том, чем и как делать соединение, вы узнаете из следующего видео:

Собираем электрощит

Для сборки щита необходимы все указанные в его схеме элементы. Также потребуются контактные колодки для подключения проводников нуля и земли (см. Рис. 2). Если разводку в щите делают гибким проводом, то его концы нужно залудить или оконцевать наконечниками типа НШВИ.

Устанавливаем щит и подключаем провода от проводки

Если щит не был установлен, а инструментами пользовались, подключая с лестничного щита, то делают его монтаж и подключают к нему ввод. При этом напряжение на вводной кабель подают, только когда он уже подключен к УЗО квартирного щита, которое должно находиться в выключенном состоянии. Все работы по воплощению электрической схемы делают с отключенным УЗО.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Открытый способ

Прокладка наружным методом проводится по стеновым и потолочным поверхностям. На начальном этапе необходимо наметить маршрут прокладки проводов и просверлить отверстия в местах их крепления с интервалом 50 сантиметров. По желанию владельца квартиры провода можно уложить в кабель-каналы или клипсы. В местах разветвлений проводов устанавливают распределительные коробки. Преимуществом открытого способа проводки является обеспечение легкого доступа к проводам, а недостаток лишь в том, что не всегда такая проводка вписывается в интерьер помещения.

Виды крепежей кабелей и проводов при открытой электропроводке:

• фарфоровые ролики или изоляторы;
• скобы;
• гофрированная труба;
• кабель-каналы;
• электротехнические плинтусы.

Плюсы открытого способа электропроводки:

• обеспечение легкой доступности для контроля за состоянием системы;
• чаще всего используется в деревянных помещениях.

Недостатки выражены следующими параметрами:

• расположение проводов на виду, что приводит к нарушению эстетики интерьера;
• редко сочетается с дизайнерским стилем комнат.

Заключительным этапом является процесс подключения к электрической сети, для этого необходимо присутствие электриков. Подключение счетчиков могут провести только специалисты с допусками к электричеству.

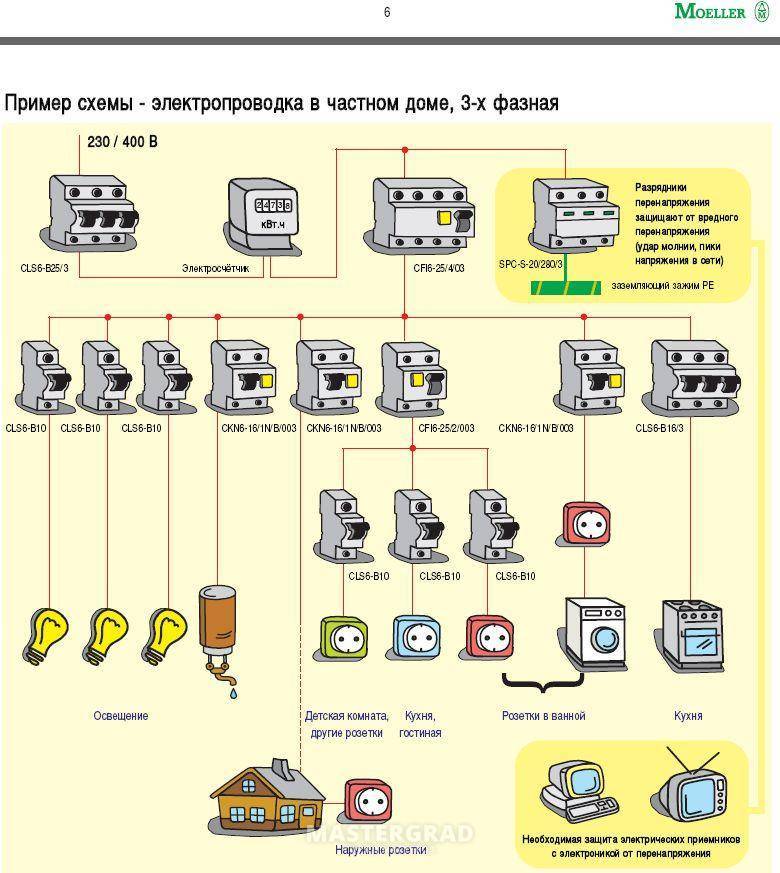

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

• общие УЗО и автоматы;
• защитные устройства отдельных групп;
• приборы учета;
• нулевую и заземляющую шины.

Функции жилы определяют по цвету:

• красная, коричневая, белая или черная является фазой;
• синий цвет соответствует нулю;
• желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

• пайку;
• скрутку;
• клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

1. К небольшой доске прикручивают накладную розетку.
2. Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
3. Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

1. Вскрывают распределительную коробку и электроточки.
2. Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
3. Отсоединяют или обкусывают жилы.
4. Потянув за конец провода с любой стороны, определяют направление его укладки.
5. Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

• металлоискатели;
• чувствительные к электромагнитному полю;
• комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

1. Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
2. Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
3. Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

1. Несущих стенах.
2. Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

1. Максимально допустимая глубина штроб составляет 10 мм.
2. Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

1. Засверливаются в стену коронкой.
2. Выбивают зубилом получившийся цилиндр.
3. Косо заглубляют штробу в зоне перехода в отверстие.
4. Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
5. Помещают в выемку порцию раствора.
6. Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
7. Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

• сваркой;
• клеммниками;
• опрессовочными гильзами;
• самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

1. Жила в синей изоляции — «ноль».
2. В желто-зеленой — «заземление».
3. В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

1. Изоляции жил кабеля.
2. Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Готовим план

Теперь рассмотрите рисунок, сопровождающий этот раздел. Это уже ПЛАН электропроводки: вот во что превращается схема, когда нужно делать руками. Дадим к плану пояснения:

В каждую комнату от счетчика должны идти как минимум две ветви – на цепи освещения и розетки. Поскольку в обычной квартире один санузел, ДСУ (система дополнительного уравнивания потенциалов), не нужна. Ее ветвь на схеме обозначена пунктиром. В ванной обозначьте только потолочный светильник во влагозащищенном исполнении и бойлер, если он там установлен. Ванная – случай особый и сложный, до нее речь еще дойдет. Обозначайте только ветви к точкам подключения (розеткам) и стационарным электроустановкам. Стационарными считаются установки, жестко закрепленные на несущих конструкциях, или запитанные не через разъемное соединение. К примеру: бойлер и теплый пол – стационарные, а стиралка, посудомойка и электродуховка – нет. То, что они подключены к другим коммуникациям, электриков не касается и не волнует. Не загромождайте схему мелочами наподобие светодиодной подсветки потолка, удлинителя на балкон и т.п. Инспекторов такие вещи только раздражают, и вполне приличный план может быть «зарублен». Ни в коем случае не показывайте ветви на балкон или лоджию! Для городской квартиры это грубейшее нарушение ПУЭ. Эти помещения должны запитываться от розеток в других комнатах.

План электропроводки в квартире (кликабельно)

А теперь подскажем, как упростить подготовку плана:

Возьмите в ДЭЗе или БТИ план вашей квартиры. Отсканируйте; если большой – кусками. В фотошопе склейте куски, и уберите старые обозначения проводки, стационарных электроприборов и точек подключения. Нанесите новые в соответствии со схемой и по образцу приведенного плана электропроводки. Это удобнее делать уже не в фотошопе, а в CorelDraw или другом векторном графическом редакторе, импортировав исходный растровый файл, а затем экспортировав готовый план обратно в растр. Не забудьте сохранить векторную заготовку! Планы, выполненные дилетантами, почти в 100%!с(MISSING)лучаев возвращаются на доработку с замечаниями. В фотошопе разделите большое изображение в нужном масштабе на части размером в область печати вашего принтера, распечатайте и склейте в большой лист так, чтобы линии совпадали. Если чуть разъезжаются, можно дочертить от руки.

Готовые схему электропитания и план электропроводки в квартире нужно зарегистрировать и утвердить в энергослужбе. Проверка и процедура регистрации – бесплатны.

Что нужно сделать для замены

Чтобы заменить электрическую проводку в квартире, необходимо:

1. Разработать проект и схему разводки проводов.
2. Демонтировать старую сеть.
3. Проложить новые электропровода (открытым либо закрытым способом).
4. Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
5. Смонтировать распределительный щит с защитой.
6. Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

Разработка схемы

Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п. Основной момент здесь – это общая потребляемая мощность.

Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт. Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

Схема электропроводки в квартире

Согласование

Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

Прокладка электропроводки

Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

Схема размещения розеток для кухонной техники

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

 –  Как подключить розетку с заземлением

Требования к проводке в квартире

Чтобы не произошло возгорания проводниковых линий, а напряжение подавалось без скачков, электрика в квартире монтируется согласно определённым правилам:

• Заземляющие контакты от розеток запрещено подводить к нулевым кабелям, системе отопления и водоснабжения. Для этих целей используют провода защитного заземления.
• Если в помещении стоит электрическая плита, у главного автомата должен быть номинал от 63 А.
• Кабели прокладывают строго вертикально и горизонтально под прямым углом по отношению друг к другу. Расстояние между проводами должно быть не меньше 3 мм.
• Выставляя размеры в плане, обязательно учитывают нормы расстояния. Если это пол-потолок, промежуток должен составлять от 150 мм, дверные косяки-углы – не менее 100 мм.

При разводке электрики соблюдали требования ПУЭ?

Нет
23.21%

Да
48.52%

Почти все
28.27%

Проголосовало: 237

Завершающие работы по прокладке кабеля

После прохождения вышеперечисленных этапов штробы штукатурят и фиксируют кабель. Можно:

• убрать его в гофру
• зафиксировать клипсами
• проложить провод в специальных каналах, если невозможна организация скрытой проводки. Нередко так бывает в коммерческих помещения и офисах

Таким образом, проведение работ начинается после составления плана, установки автоматов и УЗО, обесточивания квартиры и установки распределительного щита. Новую проводку укладывают параллельно старой. Помните, что к новому проводу электроприборы подключают последовательно: сначала выключатели и розетки, затем остальное. Все зависит от количества электроприборов. Устанавливайте розетки и выключатели только после того, как высушите на стене штукатурку, используемую для замазки штроб.

Частичная замена проводки или полная – всё зависит от индивидуальных жилых квартир. Самым простым способом будет заменить алюминиевые провода на медные. Современные технические приборы работают на сниженном энергопотреблении, так что установка качественной проводки – это хорошее вложение финансовых средств на длительный период. Срок эксплуатации электропроводки данного типа достигает 20 лет и более.

Если у вас нет опыта частичной замены проводки, стоит правильно выбрать мастера. Если вы хотите получить действительно высокое качество работы, имеет смысл доверить замену старой электропроводки, как частичную, так и полную, а также другие работы по монтажу на стенах и потолке квалифицированным специалистам.

Желаем удачи!

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Советы от экспертов

Специалисты советуют перед решением о проведении электропроводки составить грамотный план разводки проводов с учетом намеченных изменений интерьера или перепланировки:

1. Приблизительно отметить на схеме будущие изменения планировки в квартире;
2. Указать места локализации розеток, выключателей, распределительных коробок и осветительных приборов.

Правильное планирование должно обеспечивать безопасное и комфортное пользование электричеством.

Правила специалистов:

• все электрические устройства (счетчики, распределительные коробки, светильники, выключатели и розетки) должны занимать удобное место для эксплуатации человеком;
• освещение в ванной комнате выполняется через разделительный трансформатор, который монтируют за пределами помещения;
• розетки должны быть удалены от газовых, электрических и водонапорных труб на расстояние примерно 45-50 сантиметров.

Защитная автоматика

Электролинии в жилых помещениях должны быть заземлены. Для этого используют заземляющие системы электроснабжения. Они бывают:

• основными (магистральными), отвечающими за заземление питающих сетей;
• радиальными, применяемыми для заземления распределительной сети.

Контуры заземления необходимы для снижения риска опасности поражения током. В современных зданиях применяют трехполюсные розетки, оснащённые заземляющим контактом, который соединяется с заземляющим кабелем и контуром.

Также применяются автоматические выключатели. Это устройства, благодаря которым мгновенно отключается питание линий при возникновении перегрузок или коротких замыканий.

В частных строениях от случайного поражения током используют два вида защитных устройств:

• УЗО (или устройство защитного отключения). При возникновении аварийной ситуации или утечки напряжения моментально отсекает линию электропередачи.
• Автоматический выключатель дифференциального тока. Также отключает питание при возникновении аварийных ситуаций.

Второй вариант более дорогой и сложный. Считается, что для обеспечения защиты в жилых помещениях достаточно установки УЗО.

Составление схемы

Пример схемы

Монтаж проводки в квартире всегда начинается с составления схемы разводки. В самом простом случае ее выполняют на листе бумаги от руки. Сначала рисуется план каждой комнаты с указанием стен, окон и дверных проемов. На схеме подробно отмечаются:

• Розетки. Их размещают в удобных местах, на расстоянии минимум 15-20 см от окон и дверей, а также от 40 см от тепло- и газовых труб. На каждые 6 м² устанавливают по одной розетке.
• Осветительные приборы. Заранее предусматривается большая лампа в центре потолка и несколько точечных светильников на стенах.
• Выключатели. Монтируются справа от дверных проемов.
• Пути прокладки проводов. Не допускаются зигзаги и перегибы. Линия проводки идет строго по вертикали или горизонтали.
• Распределительные коробки. Устанавливаются на каждую ветку основной линии.

Также необходимо прорисовать силовой шкаф. Его устанавливают в общем коридоре за пределами жилого помещения либо в самой квартире.

Далее определяют места основных источников потребления электричества: стиральной машины, компьютера, холодильника, телевизора и пр., обозначаются зоны монтажа розеток, распределительных коробок.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.
