Как разобрать и починить фен

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

  • Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
  • Применять только те насадки, которые поставлялись в комплекте с устройством;
  • Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
  • Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
  • Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
  • Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
  • При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
  • Не допускать излишнего перегрева изделия;
  • После работы нужно дать прибору остыть и только потом убирать его на хранение;
  • Хранить электрический фен необходимо в сухом и проветриваемом помещении;
  • Соблюдайте элементарные правила техники безопасности при ремонте электрических приборов;
  • Для ремонта фена необходимы навыки работы с электричеством. Если их нет, лучше доверить работу профессионалам в специализированных мастерских.

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Неисправности строительного фена

При интенсивном использовании инструмента нередки его поломки. Они бывают самыми различными. Мы сейчас расскажем, как разобраться, что конкретно может сломаться.

Первым делом нужно провести визуальный осмотр фена

Пристальное внимание следует обратить на кнопки, переключатели, шнур питания, вилку. Довольно частой причиной поломки является нарушение изоляции или обрыв провода в местах соединения с корпусом

При повреждении провода его нужно зачистить в этом месте и заизолировать клеящей лентой. При неисправности кнопок включения и переключения температурных режимов их следует заменить на новые.

Если же причина не в этом, тогда следует провести диагностику работы инструмента в разных режимах. Фен может подавать только холодный воздух. В этом случае требуется осмотреть нагревательный элемент прибора – спираль

При отсутствии подачи воздуха ваше внимание следует обратить на вентилятор или двигатель. Замена нагревательного элемента, вентилятора или проводов сама по себе несложная и недорогостоящая процедура, чего не скажешь о замене электродвигателя

При его поломке ремонт фена становится бессмысленным.

РЕМОНТ ФЕНА

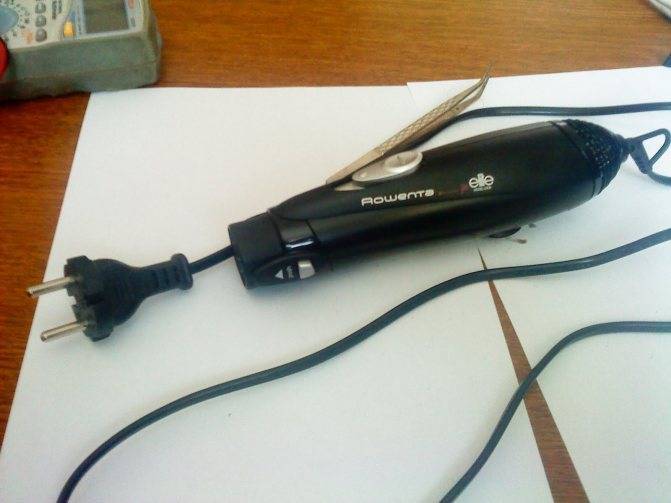

Недавно ко мне на ремонт принесли фен не из самых старомодных, но времена ныне иные, кто ремонтирует фен за 10$, а иногда проще купить новый, с учетом, что весь рынок буквально забит дешевыми китайскими фенами. Так что пользуясь случаем, рассмотрим конструкцию и работу фенов для волос.

Работа бытового фена

Фен работает от сети 220 В, 50 Гц. Любой фен для волос имеет две основные части — обогревательный элемент и электродвигатель.

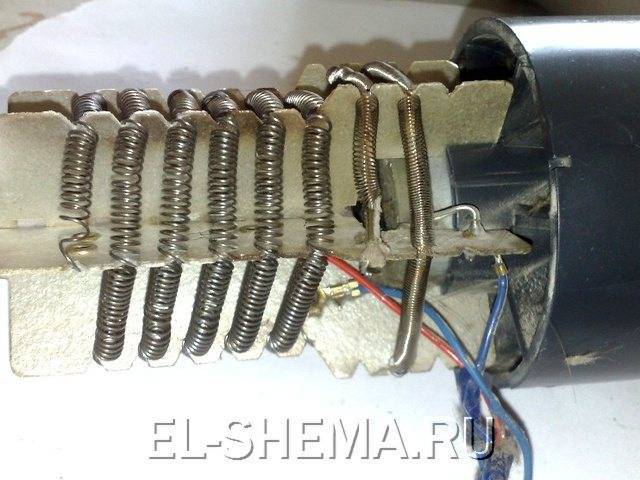

В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном применяются электродвигатели постоянного тока с мощностью до 50 ватт, бывают и исключения.

Проходя через спираль, ток теряет свою начальную силу, поскольку спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.

Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием 220 Вольт, в таком случае, напряжение из сети напрямую подается на электромотор. К ротору двигателя укреплен винт (пропеллер) который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины использованной спирали и мощности установленного электродвигателя.

Принесенный фен был разобран, оказалось, что проблема заключалась в оборванной дорожке на плате с выключателями. После заливки её припоем — устройство заработало нормально.

Но чаще всего, основные причины неработоспособности — оборванная спираль, нерабочий двигатель, расплавившиеся от тепла контакты выключателей, оборванный сетевой провод или вилка.

Из чего состоит фен:

Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.

Электросхема простого фена

На электродвигатель подается напряжение постоянного тока, полученное посредством диодного моста, состоящего из четырех диодов (или просто от одного диода).

Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т.к. является нагрузкой моста). В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.

Большинство фенов начального уровня имеют простейшую электросхему, в таких фенах только один переключатель, которым включается вентилятор и ТЭН. Нагреватели могут выполняться в различных модификациях, но во всех фенах они выполнены из нихрома, свитого в пружину.

Однако почти все простые современные фены имеют 2-3 ступени регулировки мощности и потока воздуха.

Более продвинутые фены имеют плавные регуляторы скорости обдува и температуры обдуваемого воздуха.

Правила эксплуатации фенов

Безопасная эксплуатация

Чтобы не посещать часто центр сервиса и экономить время и семейный бюджет, необходимо четко выполнять все требования по эксплуатации:

  1. Используйте только стандартные, заводского изготовления удлинители.
  2. Осматривайте шнур перед каждым использованием изделия и не наматывайте его на рукоять при хранении.
  3. Можно пользоваться только прилагаемыми насадками, которые идут в комплекте.
  4. Не пользуйтесь изделием в помещении с повышенной влажностью и не допускайте попадания на него воды.
  5. Установите в воздухозаборник специальный мелкоячеистый фильтр, исключающий засасывание волос внутрь устройства.
  6. В случае проявления любой неисправности — немедленно отключайте изделие от электрической сети.
  7. Не дергайте провод из розетки и не носите прибор за шнур. Помните, что внутри его провода не стальные, а медные, которые от механического воздействия могут повредиться.
  8. Не перегревайте фен, если вам нужен прибор для длительного использования — приобретите профессиональное устройство, рассчитанное на долгую работу.
  9. Перед укладкой прибора на хранение надо дать ему время на остывание не менее получаса.
  10. Хранить изделие нужно в сухом месте, ящик должен запираться.

При точном исполнении всем рекомендаций ваш фен будет работать без ремонта, а ваша прическа будет выглядеть безупречно и стильно.

Внутреннее устройство

Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:

  1. Электрического шнура;
  2. Выключателя/переключателя режимов;
  3. Моторчика;
  4. Крыльчатки;
  5. Нагревательного элемента;

Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.

Для этой нехитрой работы нужно заранее подготовить:

  • Мультиметр;
  • Отвёртку со сменными битами;
  • Электропаяльник.

Конструкция фена для сушки волос

Принципиальное устройство всех фенов можно считать идентичным. Разобраться с ним под силу каждому человеку, владеющему отвёрткой и базовыми школьными знаниями об электротехнике.

Каждый фен состоит из четырёх основных частей:

  1. Электромотор. Двигатели бывают нескольких видов — на 12, 24 или 36 вольт. Это сделано для того, чтобы обезопасить пользователя. Ток из сети имеет напряжение 220 В и является опасным для здоровья человека. При помощи электронной схемы происходит понижение напряжения, благодаря чему крыльчатка, нагнетающая воздух к соплу, работает от небольшого мотора постоянного тока, который абсолютно безопасен для человека.

    Фен работает от электродвигателя, к которому подаётся пониженное питание из соображений безопасности

  2. Вентилятор. Его задачей является создание воздушного потока. В корпусе фена проделаны специальные отверстия, через которые крыльчатка всасывает воздух и направляет его в нужном направлении. Обычно пропеллер выполнен из пластика и вращается на металлическом стержне, который служить ему осью. С одной стороны ось соединена с электромотором, с другой — крепится к опоре, снабжённой скользящей втулкой.

    Крыльчатка забирает воздух через щели в корпусе фена и гонит его в сторону сопла

  3. Нагревательный элемент. Как правило, это спираль из нихрома. При подаче тока она начинает раскаляться и нагревать проходящий воздух до нужной температуры. В хорошем фене спираль рассчитана так, чтобы нагретый воздух не пережигал волосы, т. е. температура его не превышала 50–60 oC.

    В продвинутых моделях фенов установлено несколько спиралей для обеспечения работы устройства в двух или трёх режимах нагрева

  4. Электронная схема. Служит для преобразования тока и регулировки режимов работы прибора. При помощи клавиш, расположенных на корпусе фена, можно отключать или подключать спираль, повышать или понижать скорость воздушного потока.

Следует отметить, что эффективность прибора в целом зависит от слаженности работы всех конструктивных компонентов. Если, например, воздушный канал забит и скорость потока замедлена, спираль обязательно начнёт перегреваться, а это повлечёт либо выход её из строя, либо повышенную температуру исходящего потока. Нарушение работы электронной схемы может привести к падению напряжения на электромоторе, вследствие чего фен будет работать не в полную мощность.

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.


Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

  1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
  2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
  3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
  4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

  • во время запуска слышен небольшой треск;
  • мотор работает с перебоями;
  • слышен запах горелой проводки;
  • при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

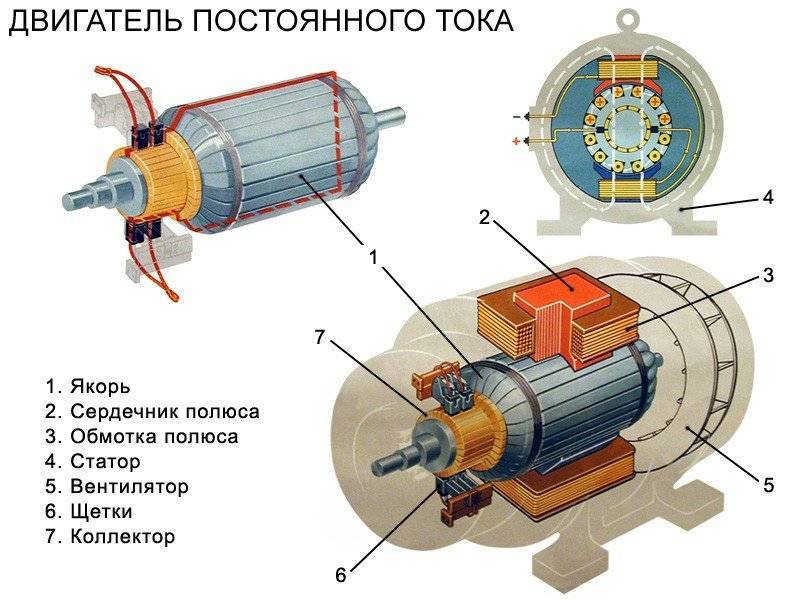

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

  • возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
  • слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее

Обратите внимание! Любые работы нужно проводить с отключённым от сети феном

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.


Внимательно осмотрите шнур питания и спаяйте повреждённые места

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.


Мультиметр поможет вам выявить проблемы с обмоткой

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.


Запах гари или искры из фена могут свидетельствовать о проблемах с двигателем

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

  1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
  2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
  3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
  4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

  • во время запуска слышен небольшой треск;
  • мотор работает с перебоями;
  • слышен запах горелой проводки;
  • при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

  • возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
  • слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Возможные неисправности

Несмотря на кажущуюся простоту у фена есть чему ломаться:

  1. Сетевой шнур может иметь внутренний обрыв или замыкание
  2. Вышел из строя термопредохранитель.
  3. Перегорел резистор.
  4. Произошел пробой диодного моста.
  5. Перегорел конденсатор.
  6. Сломался сам переключатель режимов работы.
  7. Поломка переключателя холодного обдува.
  8. Заклинило вал двигателя из-за намотки на него волос.
  9. Заклинило подшипник вала двигателя.
  10. Перегорел сам двигатель.
  11. Обрыв нихромовой спирали.
  12. Замыкание нагревательной спирали.
  13. Нагар на спирали.
  14. Отломилась лопасть вентилятора.

Это весь список возможных неисправностей.

Мы же остановимся лишь на типичных поломках, которые под силу устранить самостоятельно.

Характерные признаки неисправного устройства:

  • Устройство не включается;
  • Устройство включается, но не крутится вентилятор или не набирает обороты;
  • При работе двигатель искрит и пахнет горелым;
  • Фен дует только холодным воздухом.

Заключительные советы

Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:

  • шнур;
  • выключатели и кнопки;
  • очистка от пыли;
  • спирали;
  • мотор;
  • визуальный контроль конденсаторов, резисторов.

Перед починкой желательно раздобыть принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить ими волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.

Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:

Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода.
Можно применять только те насадки, которые идут в комплекте с устройством.
Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью.
Допустимо применять лишь стандартные удлинители заводского изготовления.
Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата.
Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него.
Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание.
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели.
После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение.
Сберегать девайс следует в сухом месте.

Ремонт строительного фена своими руками.

Всем нам знаком такой вспомогательный инструмент в строительстве как строительный электрический фен, которым мы привыкли пользоваться для снятия лакокрасочных покрытий.

Основополагающий принцип работы строительного фена мало чем отличим от обыкновенного фена, которым мы пользуемся для сушки волос.

Соответственно и электрическая схема строительного фена имеет сходство с электрической схемой обыкновенного фена.

В изложенной теме будет дано пояснение:

  • электрической схеме строительного фена;
  • принципу работы строительного фена;
  • возможным причинам неисправности;
  • устранению данных неисправностей.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Электрическая схема фена

Простейшая модель в состоянии просто высушить волосы горячим воздухом.

Более сложные экземпляры имеют три варианта обдува:

  • теплый;
  • горячий;
  • холодный.

А также есть управление скоростью работы вентилятора «больше/меньше».

Нагревательный элемент в простом варианте — нихромовая спиральная нить.

Если посмотреть на схему:

То хорошо видно, что после того, как ток проходит через спираль, которая имеет свое сопротивление, он теряет свою силу. Теперь ему надо попасть на электромотор. Но сначала он выпрямляется через диодный мост и, лишь потом, поступает к электромотору.

Мотор соединен с крыльчаткой. Именно она и подает забортный воздух в корпус фена. Проходя через горячую спираль, подаваемый воздух, прогревается и через сопло выходит из этого прибора для сушки волос.

Весь девайс управляется внешним переключателем, который дает возможность:

  1. Включить/выключить прибор.
  2. Регулировать скорость воздушного потока.
  3. Выбирать режим обогрева или обдува.

Современные модели снабжены защитой, которая не подаст напряжение на нагревательный элемент, если мотор не включен.

Также может стоять термостат — он не дает сильно перегреть спираль и вовремя отключит электропитание.

Если есть электросхема к прибору, мы вместе отремонтируем ваш домашний фен, но, чтобы понять, что не так, обратимся к возможным неисправностям.

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее

Обратите внимание! Любые работы нужно проводить с отключённым от сети феном

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.


Внимательно осмотрите шнур питания и спаяйте повреждённые места

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.


Мультиметр поможет вам выявить проблемы с обмоткой

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.


Запах гари или искры из фена могут свидетельствовать о проблемах с двигателем

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

Видео: как отремонтировать перегоревшую спираль фена

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
