Устройство и виды
Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:
- На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
- Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.
По виду исполнения диммеры бывают:
Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
- Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.
В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).
Плюсы и минусы применения
Перед тем как приобрести диммер, необходимо правильно оценить ситуацию и решить, действительно ли в нем появилась необходимость.
Порой установка светорегулятора в доме действительно оказывается полезной, так как прибор обладает примечательными достоинствами.
Однако и недостатки имеются. Главные из них связаны с монтажными работами. Возможно, для установки придется поменять проводку, а после этого сделать косметический ремонт. Некоторые устройства способны нарушить работу чутких приборов, так как вызывают электромагнитные помехи.
Большая часть диммеров не универсальны, то есть функционируют только с одним видом ламп, например, с традиционными лампами накаливания на 40 Вт или 60 Вт.
Если вы хотите, чтобы КПД устройства достигал максимума, то как раз применения лам накаливания необходимо избегать. Большая отдача ожидает от осветительных приборов на светодиодных источниках.
Подключение диммера к светодиодам своими руками
Чтобы подключить светорегулятор собственноручно вам понадобится лишь приобретённое устройство, специальный динамометрический ключ и любое удобное режущее средство для зачистки проводов.
Пошаговая инструкция состоит из трёх этапов:
- Перед началом всех монтажных работ необходимо обязательно выключить в доме всё электричество.
- Далее следует зачистить провода на приборе и подключить их таким образом, чтобы фазовый провод был установлен в клемму под названием L, а второй был подключен к разъёму под названием N.
- На завершающем этапе эти провода следует зажать и закрутить все имеющиеся болты, надев специальную рамку.
Схемы подключения
Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.
Последовательное
Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.
Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.
Параллельное
Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.
Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.
С обычным выключателем
Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.
Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.
Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.
Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.
Схема подключения проходного выключателя с диммером:
Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.
Подключение
Как правило, диммеры устанавливают на место выключателей. То есть он монтируется на разрыв фазы последовательно с нагрузкой
Это, кстати, очень важно, как и при подключении выключателя. Ни в коем случае не перепутайте фазу и ноль, если вы установите диммер на разрыв нуля, выйдет из строя электронная схема
Чтобы не допустить ошибки, перед установкой при помощи индикаторной отвёртки точно убедитесь – где у вас фаза, а где ноль.
Далее алгоритм такой:
- Обесточьте рабочее место путём отключения вводного автомата на комнату или квартиру.
- Демонтируйте из монтажной коробки выключатель.
- Подайте напряжение и на отсоединённых проводах точно определите фазу и ноль. Обнаруженную фазу каким-то образом наметьте (маркером или изолентой).
- Снова отключите вводное питание. Входные клеммы диммера подсоедините к фазному проводу, выходные клеммы соединяются с нагрузкой. У заводских регуляторов клеммы маркируются, в этом случае надо производить подсоединение согласно маркировке. Но для диммеров нет принципиальной разницы, так что подключение фазы может быть произвольным.
- Диммер для светодиодных ламп 220 В, сделанный своими руками, устанавливается точно также. Единственное принципиальное отличие, он должен устанавливаться перед контролёром этих ламп. То есть с диммера выход идёт на вход контролёра.
Диммер, который вы собрали своими руками, можно использовать не только, как регулятор мощности на симисторе для освещения. С его помощью вы можете изменять скорость вращения вытяжного вентилятора или регулировать температуру жала паяльника. Так что если вы дружите с радиоэлектроникой, вам вполне по силам сделать симисторный регулятор. Быть может, он не сильно облегчит вашу жизнь, но сам факт того, что вы сотворили это сами, уже хорошо.
Классификация диммера для светодиодных ламп
При покупке светорегуляторов нужно учитывать, что вариаторы для энергосберегающих, светодиодных и для обычных ламп накаливания имеют определенные различия и классификацию. Диммеры разделяют по конструктивным особенностям, способу и месту монтажа, принципу управления и прочим характеристикам.
Многообразие светорегуляторов позволяет легко подобрать нужное устойство
По месту и способу монтажа
По месту монтажа светорегуляторы делятся на выносные, модульные и настенные.
- Модульные. Данный вид диммера монтируется на DIN-рейку в распределительном электрощите вместе с УЗО. Подобные вариаторы можно легко установить или заменить в любое время, но для этого устройства необходимо во время ремонта или строительства предусмотреть прокладку отдельного провода. Модульные диммеры прекрасно подойдут при обустройстве жилища по системе «умный дом».
- Выносные. Это небольшие устройства длиной 20÷30 мм и имеющие три сенсора управления. Так как в них предусмотрено удаленное управление, то такие диммеры могут монтироваться рядом со светильником или непосредственно в самом осветительном приборе. Светорегулятор может устанавливаться одновременно с люстрой и не требует штробления стен или потолка. Идеальный вариант, если решено установить вариаторы для освещения, а ремонт уже сделан.
Дистанционное управление светорегулятором довольно комфортно
Настенные. Подобные регуляторы освещения монтируются точно так же как розетки и выключатели непосредственно в помещении, в котором располагаются диммируемые светодиодные лампы. Монтаж такого диммера необходимо выполнять до ремонта и нанесения финишного покрытия, поскольку для установки требуется штробление стен или потолка.
По принципу управления
Если говорить о принципе управления диммера и, то они в свою очередь делятся на механические, сенсорные и дистанционные.
Механика
Вариаторы для освещения с механическим управлением — это самые первые и наиболее простые устройства для регулировки интенсивности светового потока ламп. На корпусе диммера имеется вращающаяся круглая ручка, посредством которой происходит управление переменным резистором и, соответственно, включение и выключение ламп.
Старый добрый и безотказный механический диммер
Среди механических диммеров встречаются кнопочные и клавишные модели. Такие устройства, так же как и обычные выключатели имеют клавишу отключения осветительного прибора от сети.
Сенсор
Светорегуляторы с сенсорным управлением имеют более солидный и современный вид. Чтобы выполнить диммирование светодиодных ламп, нужно просто легко прикоснуться к сенсорному дисплею. Однако подобные диммеры стоят дороже, чем их механические аналоги.
Такой сенсорный светорегулятор никого не оставит равнодушным
«Дистанционка»
Технологии повышают уровень комфорта
Регуляторы освещения с дистанционным управлением оснащены пультом, с помощью которого настройка оптимального уровня интенсивности свечения лам выполняется по радиоканалу или через ИК-порт. Управление по радиоканалу возможно даже с улицы, тогда как пульт с ИК-портом может выполнять настройку только при наведении его непосредственно на диммер.
Светорегулятор с пультом на радиоуправлении
Также существуют модели светорегуляторов, которые позволяют управлять освещением через Wi-Fi, и используются они в основном в системах «умный дом».
Одной из разновидностей диммеров являются акустические регуляторы освещения, которые срабатывают на хлопки или голосовые команды.
Разбор схем подключения
Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.
Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.
Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона
Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.
Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².
От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму
Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.
В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.
Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два
Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?
Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.
Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам
В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.
Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.
Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении
Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту
Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.
Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику
Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.
Схема прибора
На сегодняшний день можно встретить разнообразные схемы диммеров. Они позволяют регулировать не только яркость освещения, но и управлять различными электрическими инструментами. Например, вы можете собрать диммер для паяльника или болгарки. Если вы решили сделать ремонт в квартире, тогда оптимально будет заменить все старые выключатели на диммеры.
Схема самодельного светорегулятора
Схема простого диммера включает в себя следующие элементы:
- Симистор.
- Динистор.
- Переменное сопротивление.
- Неполярные конденсаторы.
- Пару резисторов.
Схем диммеров достаточно много и в каждой будет использоваться разнообразная элементная база. Подходящую схему вы можете выбрать в интернете. Само изготовление не представляет никакой сложности. Вам будет достаточно уметь держать паяльник в руках. Проще всего сделать навесной монтаж и соединить все элементы между собой с помощью подходящего провода. Если у вас нет паяльника, тогда можете его изготовить. У нас уже была статья о том, как сделать паяльник самостоятельно.
Для этого контакты всех элементов необходимо тщательно обработать паяльником с помощью припоя и канифоли. Теперь следует нарезать необходимой длины проводники. Они необходимы для соединения всех деталей между собою. С обоих сторон жилы также лудятся паяльником. Затем нужно провести монтаж в соответствии со схемой, которую вы выбрали. Напоследок, заизолируйте все контакты во избежание замыкания или перегрева.
Диммер в разобранном состоянии
Для удобства работы с паяльником вы можете изготовить диммер. Он позволить быстро регулировать температуру жала. Если у вас был промышленный диммер, но он сломался, тогда волноваться не следует. Ремонт не составит никакого труда и, возможно, нужно просто заменить симистор или динистор.
Подключение диммера: как правильно?
До подсоединения светорегулятора к сети подбирают схему разводки проводов. Всё-таки диммер можно подключить как самостоятельный элемент управления или устройство вместе с выключателем либо без него. Кроме этого, разрешается монтировать сразу несколько однотипных устройств или использовать комбинацию с проходным выключателем.
Принципиальная схема подключения
Простой вариант монтажа диммера — это его подключение к электрической проводке вместо выключателя, который потребуется просто вытащить из канавки в стене. Этот способ подключения светорегулятора подразумевает ведение фазы на разрыв, а заземление и ноль — напрямую к прибору освещения.
С монтажом по этой схеме можно справиться без труда
Схема светорегулятора с выключателем
Диммер, сопряжённый с выключателем, обычно устанавливают в спальне. Это объясняется возможностью гасить и включать свет стандартным выключателем, а яркость освещения регулировать, не вставая с кровати. Для этого сам диммер монтируют рядом со спальным местом.
Этот вариант используется в исключительных случаях
Схема с двумя диммерами
К установке двух светорегуляторов прибегают те, кому нужно контролировать интенсивность света из нескольких точек в комнате. Друг с другом электронные устройства соединяют при помощи перемычки.
Такая схема позволяет осуществлять двойной контроль за светом
С двумя проходными выключателями
Управлять светильником из нескольких участков комнаты позволяют и проходные выключатели.
Один выключатель можно установить на входе, а другой — рядом с кроватью

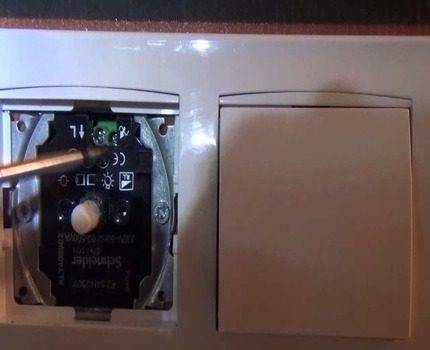

Подключение к прибору освещения
Устройство устанавливают так же, как выключатель
Если в стене уже проделан канал под провода, идущие от распределительной коробки и лампы, то для подключения диммера остаётся сделать следующее:
- обесточить квартиру, опустив необходимые рычажки в щитке;
- поставить монтажную коробку в проделанную штробу;
- вставить жилы в клеммы корпуса;
- спрятать корпус в канале стены;
- открутить винтики устройства, чтобы прижимные лапки закрепились в монтажной коробке;
- прикрепить рамку, служащую декоративным элементом, закрутить гайку и повернуть колёсико;
- подключить квартиру к электричеству и оценить функционирование диммера.
Правила выбора оптимального варианта
Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.
Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски
И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.
Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.
Причем варианты могут быть следующими:
- Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
- Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.
Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.
Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно
Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов
Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.
Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.
Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.
Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.
Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.
Правила выбора оптимального варианта
Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.
Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски
И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.
Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.
Причем варианты могут быть следующими:
- Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
- Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.
Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.
Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно
Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов. Поэтому все будет зависеть от того, сколько человек готов заплатить
Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления
Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.
Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.
Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.
Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.
Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.
Как подключить диммер
В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).
Принципиальная схема подключения диммера
Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.
Принципиальная схема подключения диммера
Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.

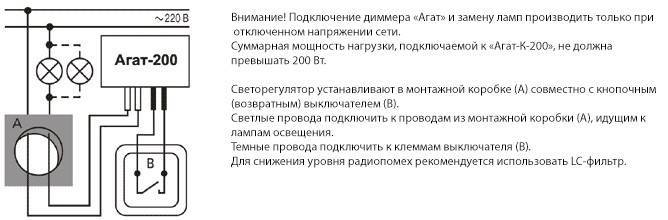

Схема с выключателем
Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.
Схема подключения диммера с выключателем
Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.
Схема установки с двумя светорегуляторами
При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.
Схема подключения с двумя диммерами
Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.
Включение диммера с двумя проходными выключателями
Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.
Схема подключения диммера с двумя проходными выключателями
Между проходными выключателями диммер устанавливать нельзя.
Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет
Подключение диммера к светодиодным лентам и лампам
Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.
При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.
В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.
Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.
Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры
Видео: как заменить выключатель на диммер
Диммеры пользуются большой популярностью, и это побуждает производителей активно развивать эту отрасль приборостроения. К настоящему моменту научились делать регуляторы для любых видов нагрузки, в том числе и для имеющей трансформаторные блоки питания. Но если говорить об обычных лампах накаливания или галогенных на 220 В, то диммер для них представляет собой чрезвычайно простое устройство и его, как мог убедиться читатель, достаточно легко сделать своими руками.
