Специфика монтажа теплого пола в ванной комнате
Полы с подогревом наиболее часто укладывают в ванной комнате. Для этого помещения самыми актуальными считаются кабельные системы обогрева. Однако, при установке такого оборудования в купальной зоне, у потребителей довольно часто возникает целый перечень разных вопросов. Больше всего потенциальных клиентов интересует:
- Как установить терморегулятор правильно и где именно это стоит делать?
- Возможно ли к одному терморегуляторному устройству подключить греющую систему и ванны и туалета?
- Фактическая площадь теплого пола – под какие типы мебели допустимо устанавливать отопительное оборудование, а под какие – нет?
- Нужно ли при укладке делать отступы и каких размеров они должны быть?
- В каких случаях можно устанавливать теплые полы под ванну?
- Какие теплоизоляционные материалы рекомендуют применять профессионалы?
На все эти вопросы ниже будут даны исчерпывающие ответы, которые помогут клиенту избежать самых распространенных ошибок при укладке теплового оборудования. Однако, прежде чем начинать процесс монтажа, необходимо внимательно изучить паспорт-инструкцию, которая входит в комплект отопительной системы. В ней, как правило, очень четко расписаны и проиллюстрированы пошаговые указания, позволяющие без особого труда установить теплый пол в жилище на профессиональном уровне.

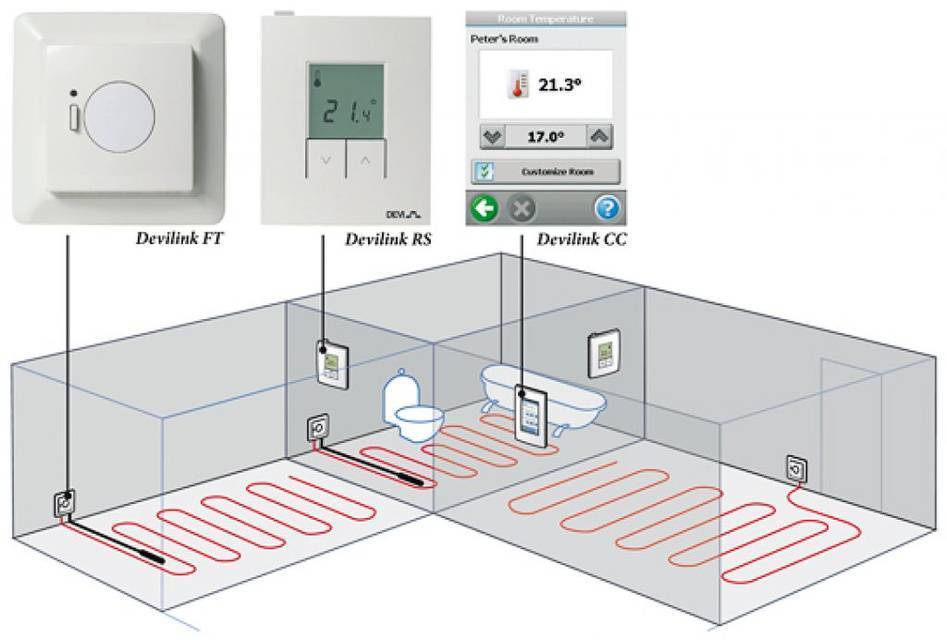

Сколько терморегуляторов использовать
Нередко клиенты устанавливают теплые полы одновременно в банном помещении и туалете и интересуются, можно ли сэкономить и подключить к одному терморегуляторному устройству обе системы и если смысл это делать.
Скажем прямо, что делать это можно, но не рекомендуется, особенно в тех случаях, когда теплые полы размещаются в комнатах с полярно разными температурными режимами. В этой ситуации датчик будет фиксировать температурный уровень только одного помещения и, исходя из этих данных, обогревать и туалет и ванну.
В итоге, клиент неизбежно столкнется с тем, что в одной комнате пол будет излишне теплым, а в другой – чрезмерно холодным. Температура обогрева будет полностью зависеть от места размещения датчика. Если он находится в прохладном помещении, неизбежно случится перегрев, а если в жарком – получится недогрев.
Подключение двух систем к единому терморегулятору считается корректным и вполне допустимым только в том случае, если в обоих помещениях соблюдается примерно одинаковый температурный режим. Однако, и здесь есть некоторые нюансы и требования к местонахождению терморегулятора. Наиболее правильно будет поставить его в комнате с максимальной теплопотерей и самой низкой температурой у поверхности пола. Определить эти параметры поможет специально устройство под названием пирометр.
Кроме того, потребителям стоит взять на заметку и тот факт, что поставив единый терморегулятор на две комнаты, они лишатся возможности отключать отопительные системы по отдельности и не смогут в автономном режиме регулировать уровень температуры в помещениях. Это внесет ряд неудобств в процесс эксплуатации и повлечет за собой дополнительный расход электрики и, как следствие, увеличение объема коммунальных платежей.
Фактическая площадь укладки теплого пола
Очень важно при монтаже теплых полов учитывать фактическую площадь укладки. Под мебельные гарнитуры без ножек обогревающие системы никогда не ставятся
От стационарной мебели и несущих стен необходимо отступить как минимум 10 сантиметров, а от батарей и любой другой отопительной техники – не менее 30 см. Игнорирование отступов может негативно подействовать на работу системы, спровоцировать перегрев основного кабеля и даже вывести из строя все оборудование.
Wi-fi терморегулятор
Управление такого терморегулятора возможно с любой точки мира. Главное чтобы терморегулятор был в зоне действия Wi-fi, а на вашем смартфоне установлено специальное приложения для управления терморегулятором.
Такое управление очень часто является самым удобным. Например, теплый пол в загородном доме. Когда вас там нет теплый пол работает на поддержание температуры дома в плюсовой температуре, но как только вы решили приехать на дачу, вы открываете приложение и выставляете необходимую температуру пола или помещения. Приехав, вы обнаружите, что в доме тепло и комфортно.
Все эти терморегуляторы отличаются внешним видом и дополнительными функциями, однако свою основную задачу по поддержанию температуры пола, выполняет каждый.
При выборе терморегулятора я бы вам посоветовал обратить внимание на 3 пункта:
Какой гарантийный срок и есть ли сервисный цент?
Нужен ли вам программируемый терморегулятор?
Терморегулятор должен гармонично вписаться в ваш интерьер.
Гарантия на терморегулятор
Гарантия на терморегуляторы от 1 года до 3 лет. На более надежные и фирменные терморегуляторы гарантия 2-3 года. Убедитесь у продавца есть ли сервисный центр у выбранного вами терморегулятора и какие условия гарантии. Самое правильное условие — бесплатная замена неработающего терморегулятора на новый в течении всего гарантийного срока.
Фазировка на терморегуляторе
Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?
Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.
В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.
Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.
При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.
Правила выбора и рекомендации
Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом
В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.
Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

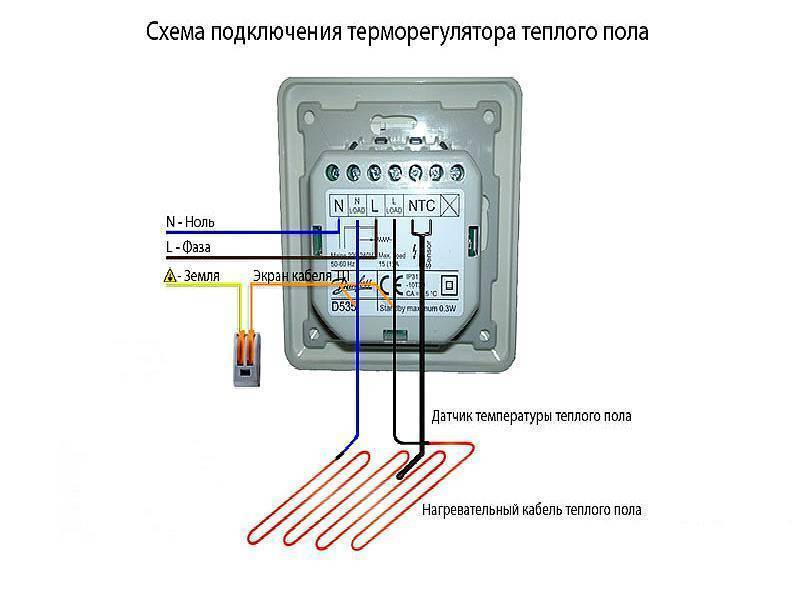

Схема подключение теплого пола
Виды
Терморегуляторы теплого пола различаются на:
- механические;
- электронные;
- программируемые.
Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.
Виды терморегуляторов
Механический

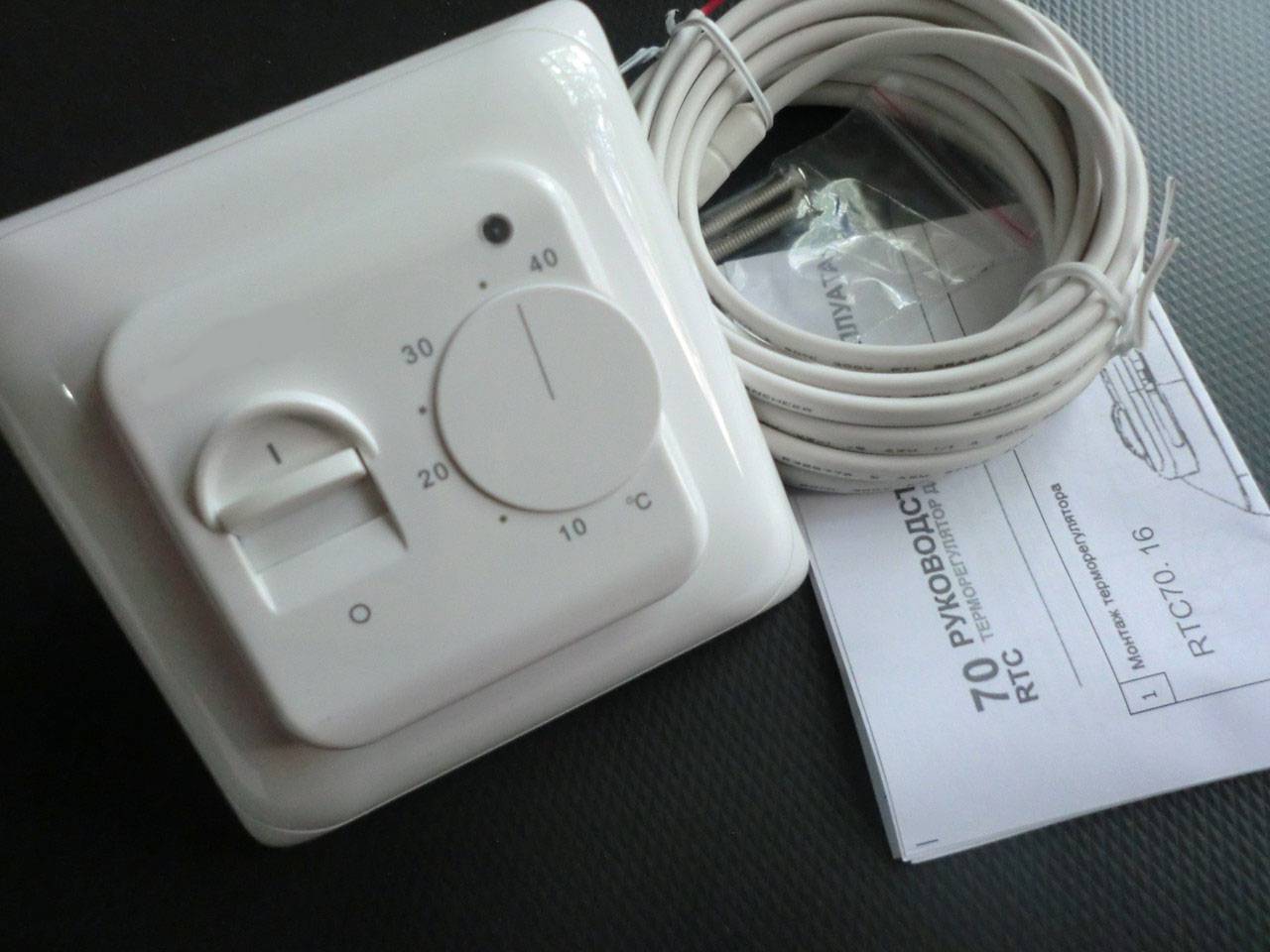

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.
Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.
Механические
Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.
Электронный
Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.
Электронный
Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.
Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.
Программируемый
Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.
За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.
Програмируемый терморегулятор
Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.
С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.
С дистанционным управлением
Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

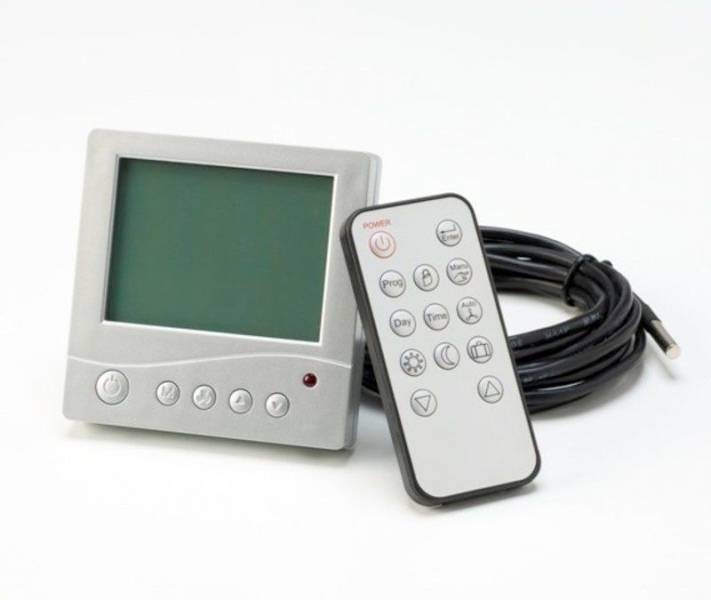

Дистанционный контроль облегчает управление
В качестве внешнего элемента управления применяются:
- пульты ДУ;
- смартфоны;
- компьютеры.
В остальном это обычные программируемые приборы.
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео — процесс настройки
терморегулятор для теплого пола, обзор и настройка
Смотрите это видео на YouTube
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео — регулировка мощности блока термодатчика
Регулировка теплого пола используем терморегулятор для водяного теплого пола
Смотрите это видео на YouTube
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Процедура регулирования температуры
Может быть интересно
В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.
Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.
Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.
Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.
Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.
Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.
Монтаж
Инструкции по самостоятельной установке терморегулятора можно найти в интернете
Для установки термостата лучше пригласить электрика. Если решили выполнить монтаж своими руками, нужно хорошо изучить инструкцию, которая прилагается к прибору.
Часто на корпусе устройства зарисована схема подключения. Подключение происходит одинаково, независимо от того кабельный или инфракрасный теплый пол. Для водяной системы обогрева подключение датчика возможно, но он будет регулировать температуру нагрева всей системы.
Подготовительные работы
Устанавливайте датчики рядом с электророзеткой
Сначала подготавливаем место для монтажа регулятора температуры. Желательно, чтобы рядом находилась розетка, поскольку это облегчит процесс подведения электричества. Стандартная высота размещения прибора на расстоянии от 600 мм до 1 м от пола.
В стене необходимо сделать отверстие по размеру корпуса термостата. Выпускаются накладные датчики, которые закрепляются на стене, но смотрятся они менее эстетично.
Затем штробим от места расположения коробки к полу отверстие для укладки кабеля.
Установка датчиков
Управление работой обогревательных элементов теплых полов происходит при помощи датчиков температуры пола или воздуха. Гофрированная труба с датчиком температуры пола закрывается заглушкой во избежание попадания цементного раствора. Устанавливается она между нагревательными элементами на расстоянии до 1 м от регулятора нагрева. Подробности монтажа смотрите в этом видео:
Подключение термостата
Подключение осуществляется одинаковым способом как для кабельного, так и инфракрасного теплого пола. Терморегулятор подключаем согласно схеме.
Находим кабель с фазой черного или коричневого цвета, напряжение проверяем тестером. Нулевой кабель обычно синего цвета. Разница между ним и фазой составляет 220 В. Подсоединяем кабели к устройству.
Маркировка проводов:
- L–фаза коричневого, черного, белого цвета;
- N–ноль синего цвета;
- заземляющий кабель, как правило, зеленый, желтый или в комбинации этих оттенков.

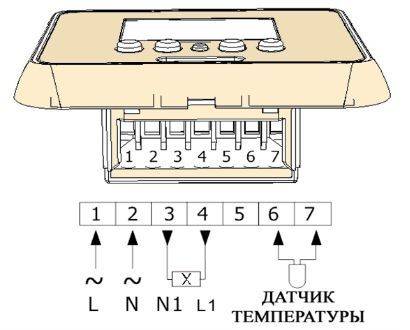

Схема подключения:
- К гнезду № 1 присоединяем фазу.
- К контакту № 2 подводим нулевой кабель.
- Греющий провод подсоединяем к контактам № 3, 4.
- К гнезду № 3 ведем ноль, к № 4—фазу.
- Через контакты № 6, 7 подводим датчик регулировки температуры без соблюдения полярности.
Теперь можно подключать терморегулятор для пола, укладываем его в гофрированную трубу для защиты от повреждений так, чтобы он адекватно передавал данные нагрева. Кабели термодатчика подключаем к термостату.
Подключение одножильного греющего кабеля
Под изоляцией одножильного кабеля проходят два провода. Первый проводит ток (белого цвета), второй выполняет функцию заземления (зеленый). Подробнее о подключении кабелей смотрите в этом полезном видео:
Схема подключения одножильного кабеля:
- К контактам № 3, 4 подводим токопроводящий провод.
- К контакту № 5 подсоединяем заземляющий кабель.
Подключение двужильного греющего кабеля
При подключении понадобится клемма для заземляющего кабеля. Если она не включена в комплект, нужно будет купить ее отдельно.

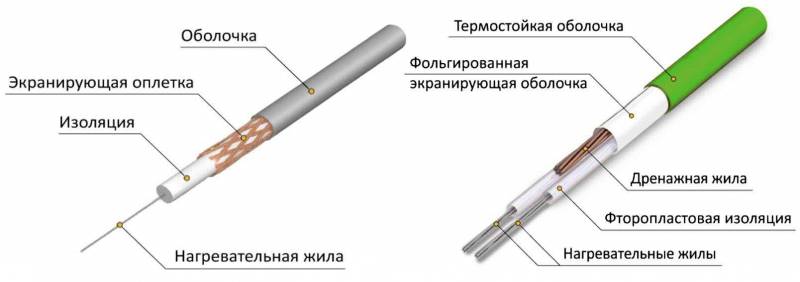

Устройство двужильного и одножильного кабелей
Под изоляцией двужильного кабеля проходят два токопроводящих провода и один заземляющий.
Схема подключения двужильного кабеля:
- Коричневый провод с фазой подсоединяем к контакту № 3.
- Нулевой синий провод соединяем с гнездом № 4.
- Зеленый заземляющий провод соединяем с контактом № 5.
Устройство и принцип действия регулятора температуры на радиаторе отопления
Терморегулятор состоит из двух элементов: термоклапана (исполнительного механизма) и термостатической головки, регулирующей температуру. Причем клапан может быть любого размера в зависимости от диаметра трубы. А головка съемная, так что для клапана можно выбрать терморегулирующий элемент любого вида.
1 – обычный вентиль, 2 – устройство с механическим термостатом, 3 – с электронным управлением
Термоклапан и термостат по отдельности
Термоклапан
Строение данного элемента почти аналогично обычному вентилю, в нем есть седло и запорный конус, контролирующий размер входного отверстия для теплоносителя
При монтаже клапана необходимо обратить внимание на стрелку на корпусе, она указывает направление движения теплоносителя
Термоклапан и термостат по отдельности
Клапаны выпускаются разные в зависимости от типа системы отопления (двухтрубная или однотрубная). Например, у термоклапана для отопления с однотрубной разводкой гидравлическое сопротивление ниже, чем с двухтрубной. Клапан изготавливается из коррозиестойких материалов: нержавеющей стали, бронзы или латуни.
Термостатическая головка
Термостатическая головка (или термостат для радиатора отопления) может быть двух видов: механический или электронный.
Основа механического термостата – сильфон, в нем находится рабочее вещество (вода или газ), обладающее высоким коэффициентом расширения. Сильфон давит на шток, который и перекрывает входное отверстие. То есть, пока вещество не нагрето, шток в обычном положении, как только его температура повысилась – сильфон растягивается и давит на шток, уменьшая сечение прохода.
Механический термостат
Схема механической головки
Особенность монтажа данного термостата – необходимость его горизонтальной установки по направлению в комнату. Это нужно для того, чтобы исключить влияние теплоносителя отопления на расширение вещества. Иногда, из-за немаленьких размеров элемента такой монтаж невозможен. В таком случае можно установить выносной датчик температуры, соединяющийся с термостатом капиллярной трубкой.
Терморегулятор с выносным датчиком, который обычно можно расположить на расстоянии до 2 метров
Электронная головка по размеру больше, чем механическая, но и задач она может выполнять больше. Всеми функциями управляет процессор, а питается такой термостат от двух батареек.
Электронный регулятор
Статья по теме: Отопление загородного дома: варианты и цены.В статье подробно описано разнообразное отопление загородного дома, варианты и цены, плюсы и минусы наиболее распространенных и оптимальных тепловых конструкций для частных объектов.
Монтаж регулятора для теплого водяного пола
Установка терморегулятора для такой системы отопления является очень похожей на вышеописанный способ. То есть к устройству необходимо подключить своими руками датчик и входной кабель. Далее все зависит от особенностей регулятора.
Схема подключения
В одних случаях схема требует его прямого подсоединения к сервоприводам. Если устройство мультизональное, то к нужным клеммам подключают провода соответствующих сервоприводов. Здесь схема подключения является достаточно сложной. Если регулятор может передавать сигнал беспроводным способом, то сервоприводы оборудуют специальным приёмником, который также подключают к электросети.
Виды терморегуляторов
Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.
Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.
Схема подключения механического термостата для водяного теплого пола
Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.
Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.
Модель электронного регулятора теплого пола
Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.
Схема электрического термостата для теплого пола
Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.
Схема подключения термостата MILUX программируемого
Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.
Схема регулирования температуры водяного теплого пола
Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.
К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.
Терморегулятор для теплого пола
