Как быстро и правильно зачистить провод от изоляции

Снимаем изоляцию при помощи ножа

Способ подрезания изоляционного материала по круговому направлению лезвием ножа не является правильным. При таком действии происходит нанесение насечки на медный материал жилы и в этом месте он может переломиться в самый неподходящий момент. Особенно часто это случается, когда сечение провода слишком тонкое. Они ломаются практически сразу. Как зачистить провод правильно, используя нож?

Изоляционный материал в таком случае обрезается вдоль токопроводящего материала. Оставшиеся куски покрытия отводятся в сторону и также удаляются.

Самостоятельная очистка от изоляции

Если нет времени, можно сдать медный кабель неочищенным. В этом случае вознаграждение будет меньшим.

Процесс очистки медного провода от оплетки небезопасный и сложный в технологическом плане. Для этого требуется соответствующее оборудование и специальные знания.

Минусы самостоятельной очистки:

Большие временные и трудозатраты.
Требуются специальные знания и оборудование.
Затраченные усилия не всегда себя окупают, так как очистку больших объемов, значительно проще, быстрее и выгоднее проводить на специализированных предприятиях.

Оборудование для зачистки кабеля можно приобрести, например, у китайского поставщика на aliexpress:

Основными способами очистки медного кабеля являются:

Термообработка. Применяется этот способ не часто, так как противоречит экологическим нормам. К тому же, он имеет определенные ограничения: не рекомендуется обжиг тонкожильного лома кабеля, так как металл может выгореть вместе с изоляцией.
Механический. Удаление изоляции вручную (зачистка). Долгий и трудоемкий процесс. Его проведение не всегда оправдывает себя с точки зрения временных и трудозатрат. Для ускорения процесса можно применить ручной механический стриппер.
Современные методы очистки с использованием специального технологического оборудования. Например, мощного и производительного автоматического стриппера. Такой способ наиболее эффективен и безопасен с точки зрения экологии. А снятую изоляцию также можно отправить на вторичную переработку.

Чтобы узнать, как очистить медный кабель дома при помощи подручных средств, смотрите это видео:

Разница между проводом и кабелем

Когда описывают электропроводку, часто используют определение «провод» или «кабель», как проводник тока. Непосвященному в тонкости электрики человеку, может показаться, что это одно изделие. На самом деле, они отличаются.

Провод в традиционном понимании — это шнур с небольшим сечением. Такой проводник бывает одно или многожильным. Изоляции у него может не быть вовсе, а если есть, то она легкая в виде трубки. Снять ее вовсе несложно.

Кабель состоит из некоторого числа носителей тока. Они соединены в одно целое, но не соприкасаются друг с другом и заключены в оболочку из специального материала.

У провода с одной жилой сечение задает одна жила, у многожильного — площадь сечения формирует сумма сечений всех жил. Чтобы повысить эксплуатационные свойства кабеля в середину внедряют капроновую нить.

С любым проводником обращаться следует аккуратно, особенно с алюминиевыми жилами. По сравнению с медными, они более хрупкие. Изгибающие нагрузки уменьшают и без того небольшой запас прочности жил из алюминия.

Некоторые характеристики для сравнения:

плотность алюминия — 2,7, меди — 8,9 т/мᶾ;
многопроволочное исполнение для алюминия исключено, для меди — возможно;
удельное сопротивление алюминия 0,0294, меди — 0,0175 Ом х мм²/м.

Повреждения при зачистке алюминиевых жил дополнительно снижают их характеристики.

Более подробно о видах кабелей и проводов можно прочесть в этом материале.

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

использование ножа;
применение бокорезов:
воздействие высокой температурой;
с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

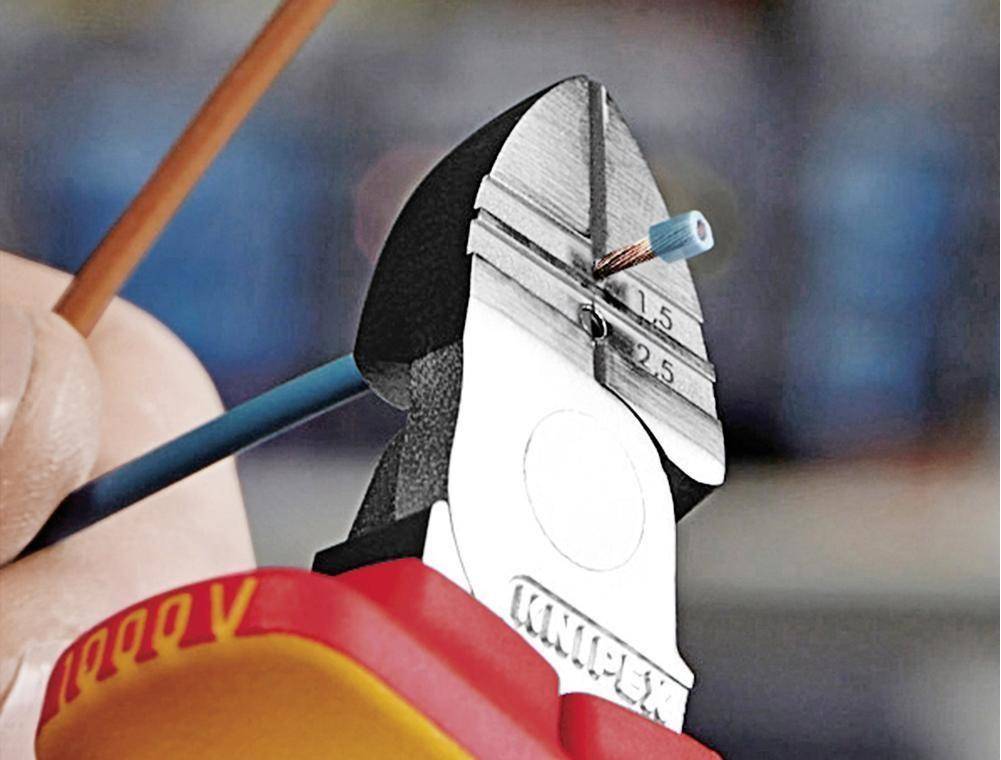

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

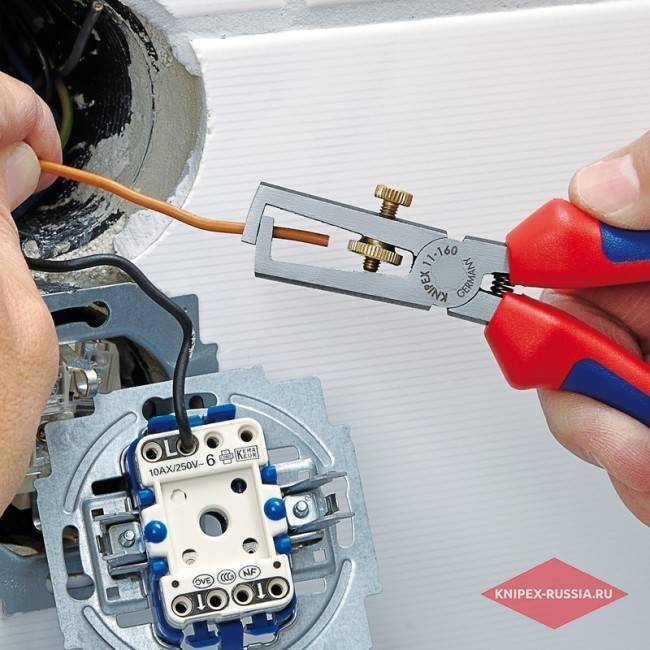

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Как снять изоляцию с провода при помощи обжига?

Обжиг – это способ, позволяющий быстро очистить кабели и провода от оплетки

В таком случае обязательно нужно соблюдать осторожность, потому что любое неловкое действие может закончиться термическим ожогом

Обжигание следует проводить снаружи помещения, либо оно должно хорошо проветриваться. Дело в том, что в процессе нагревания из кабельной обмотки выделяются токсические вещества, которые опасны для дыхательной системы.

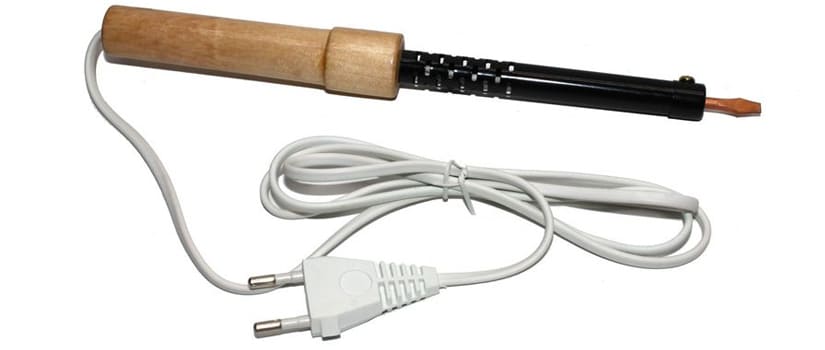

Для работы нам понадобится обычный паяльник, которым нужно провести вдоль изоляции кабеля (его предварительно нужно уложить на ровную горизонтальную поверхность). После такого термического воздействия оплетку можно свободно снять с помощью плоскогубцев.

Но учитывайте, что этот способ является потенциально опасным, потому что можно получить ожог. Кроме того, обжиг паяльником не используется для тонкожильных проводов, потому что есть риск обжечь и сам металл.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Снять изоляцию путем оплавления

Если вам надо убрать изоляционный материал и у вас под рукой имеется паяльник, то вы можете использовать термический метод. Для этого просто нагрейте паяльник и проведите жалом по пластмассовой изоляции. Естественно, после нагревания вы легко снимете оплавленную оболочку с медного провода или любого другого. Использование подобного способа никак не нарушит его целостность. А вот если вам потребуется зачистить большое количество проводников с подобной обмоткой, то можно применять спецприспособление. К примеру, отлично подойдет выжигатель по дереву, ранее известный под названием «Узор».

Использование этого способа актуально при старом материале. Когда он слишком долго эксплуатируется обмотка становится хрупкой и жесткой. Тем более, что чаще всего, из распределительной коробки провода выступают всего на пару сантиметров, так, что ни ножом, ни кусачками их не зачистить. А вот если как раз применить зажигалку или паяльник, то у вас легко получится снять то, что задумали.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

На инструменте выбирается подходящий ручей для оголения нужного проводника.
Провод устанавливают в этот ручей.
Сжимают рукоятки.
Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.
