Как класс гибкости провода определяет его применение

Классы гибкости жил кабеля (Таблица)

Величина гибкости кабеля или провода определяет, насколько мал может быть радиус изгиба в ходе эксплуатации продукции, что следует учитывать при монтаже конкретного оборудования. Пример: если нет возможности уменьшить радиус изгиба при прокладке, то необходимо использовать более гибкий кабель, цена его, соответственно будет выше. И, конечно же, сгибание проводки под углом, близким к прямому, требует выбора максимально гибкого изделия.

Чтобы выдержать заданную гибкость изделия, токопроводящие жилы выбираются сообразно классам с первого по шестой согласно таблицам ГОСТ 22483, и в необходимом количестве. Чем выше класс жилы, тем более гибкое кабельное изделие можно получить на ее основе. Немаловажен материал, алюминиевые жилы можно встретить в кабельных изделиях меньшей гибкости, нежели медные, в частности не бывает алюминиевых жил выше третьего класса. Что касается первого и второго класса, то алюминиевая или медная проволока выбирается, исходя из указанного минимального количества штук в жиле. Тогда как для остальных классов в ход идет максимальная площадь каждой отдельной проволоки. А количество получается делением площади жилы на площадь одной проволочки:

1 класс (нормальная гибкость НГ)

Классификация кабелей по гибкости

Гибкость проводов регламентируются ГОСТ 22483-2012. Согласно этому документу, любые кабельные жилы подразделяются на 6 видов. С их перечнем можно ознакомиться в таблице.

Класс гибкости жилыОписание из ГОСТ 22483-2012
1Однопроволочные и многопроволочные токопроводящие жилы большого сечения. Провод марки ПВ-1. Жесткий. По строению больше напоминает толстую проволоку в изоляции.
2Многопроволочные провода марки ПВ-2. Более гибкие, чем класс 1.
3Многопроволочные тоководы, чья гибкость превышает класс 2. Проводники марки ПВ-3. Состоят из множества тонких монолитных жил.
4Многопроволочные жилы, более гибкие, чем в классе 3. Обычно это кабели марки КГ. Состоят из десятков тонких проводников.
5Гибкие тоководы. Марка провода ПВС.
6Жилы, с гибкостью, превышающей класс 5. Марка КОГ.

Следует отметить, что гибкость провода главным образом определяется толщиной составляющих его тоководов. Например, кабели повышенного класса 3-6 состоит из множества тонких медных жил малого сечения. Их диаметр не превышает 1 мм. Поэтому они легко поддаются на изгиб и не переламываются от деформации.


Кабель силовой КОГ1-Т шестого класса гибкости

Кабели 1-2 класса состоят из одной или нескольких толстых монолитных жил. Эти проводники бывают настолько толстыми, что даже группа людей не сможет согнуть их вручную. Для прокладки таких проводниковых изделий потребуется специальное установочное оборудование. Они пригодны только для использования в неподвижном состоянии.

Расчет сечения медных проводов и кабелей.

После подсчёта нагрузки и определения материала (в данном случае – медь), проведём расчёт сечения кабеля по мощности. В качестве примера расчёт будет проводиться для двухкомнатной квартиры.

Вся нагрузка делится на силовую и осветительную группы. Пусть основной силовой нагрузкой будут обладать розеточные группы, установленные в ванной и на кухне. Там всегда устанавливается самая мощная техника (электрочайник, холодильник, стиральная машина, микроволновка и т. д.).

При условии, что силовая нагрузка будет распределена по разным розеткам, используем провод с сечением 2.5 мм2. Что это означает? К примеру, на кухне, чтобы подключить всю бытовую технику одновременно, нужно будет 3-4 розетки. Если же там будет присутствовать только 1 розетка, то будет необходимо использовать медный кабель, имеющий сечение 5-6 мм2.

В жилых помещениях для питания розеток можно использовать провод сечением 1.5 мм2. Однако, окончательный выбор нужно делать после проведения необходимых расчётов.

Для питания осветительной нагрузки можно использовать кабель сечением 1.5 мм2.

Нужно понимать, что мощность тока на разных участках электропроводки будет отличаться. Наибольшая нагрузка приходится на вводный в квартиру участок. Это происходит из-за того, что через него проходит вся нагрузка. Рекомендуемое сечение вводного питающего провода составляет 4-6 мм2.

При монтаже домашней электропроводки чаще всего применяются кабели и провода марки ПВС, ВВГ, ППВ, АППВ.

Наиболее распространенные марки проводов и кабелей:

•      ППВ – плоский медный кабель с одинарной изоляцией, для которого используются провода с двумя или тремя жилами. Данный кабель используется для прокладки скрытой или неподвижной электропроводки;

•      АППВ — плоский алюминиевый кабель с одинарной изоляцией, для которого используются провода с двумя или тремя жилами. Данный кабель используется для прокладки скрытой или неподвижной электропроводки;

•      ПВС – круглый медный кабель с двойной изоляцией, имеющий от трёх до пяти жил в проводе. Используется для прокладки открытой или скрытой проводки;

•      ШВВП – круглый медный и гибкий кабель, имеющий скрученные жилы и двойную изоляцию. Используется для подключения бытовых приборов к источникам питания;

•      ВВГ – круглый медный кабель, имеющий до четырёх жил. Используется для прокладки в земле;

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Виды проводов с точки зрения гибкости

Если вскрыть стену и посмотреть на идущий к розетке проводник, то можно отметить, что он жесткий и хорошо запоминает форму. Такой кабель предназначен для работы в зафиксированном положении. Он непригоден для частых сгибаний.

Перед тем как узнать о классах гибкости, необходимо уточнить, что по условиям монтажа проводники делятся на 2 группы:

  1. Для неподвижного соединения. Такие проводники во время работы находятся в одном неподвижном состоянии. Например, зашпаклеванная квартирная проводка или обмотка электрического двигателя.
  2. Для подвижного соединения. Их допустимо применять в условиях периодических деформаций или вибрации. Например, автомобильная проводка, кабели зарядных устройств, блоков питания или обычных бытовых удлинителей.

Классы гибкости

Классом гибкости кабеля определяется его устойчивость к постоянным изгибам и силу, которую необходимо для этого приложить. Каждый класс подходит для своих конкретных задач электромонтажной сферы. При этом кабель более высокого класса способен заменить более низкий класс, но не наоборот. Только зачастую это неоправданно ввиду его большей стоимости и сечения при тех же параметрах.

Основным документом, в котором обозначены классы гибкости кабелей является ГОСТ 22483-2012. Он подробно описывает полный список параметров, соответствуя которым кабель причисляется к тому или иному классу.

Всего существует 6 основных классов гибкости. Степень гибкости кабеля растет пропорционально его классу.

Первый класс (нормальная гибкость)

Включает в себя все монолитные одножильные марки кабелей из алюминия и меди. Также к нему относятся некоторые многожильные кабели с большим сечением одной проволоки — от 185 мм2. Эксплуатируются они крайне редко на промышленных предприятиях с узкой специализацией.

Второй класс (повышенная гибкость)

Для причисления этого класса жила должна включать в себя от 7 до 30 проволок. Конкретное количество проволок определяется в зависимости от сечения отдельной жилы. Как и первый класс допускает использование и медных, и алюминиевых жил.

Третий класс (повышенная гибкость)

Как и во втором классе минимальное число проволок — 7, но с увеличением общего сечения эта цифра доходит уже до 91. В третий класс гибкости вне зависимости от других характеристик могут попасть только медные жилы.

Четвертый класс (повышенная гибкость)

Включает в себя только медные жилы с количеством проволок от 20 до 420 штук. Является самым высоким классом среди марок повышенной гибкости.

Пятый класс (высокая гибкость)

Количество медных проволок здесь увеличивается в разы. Для жилы сечением 2 мм2 значение начинается с 50 штук, но при достижении максимального показателя в 23 мм2 доходит 1221.

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Кабель ВВГ

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

Разновидности ВВГ:

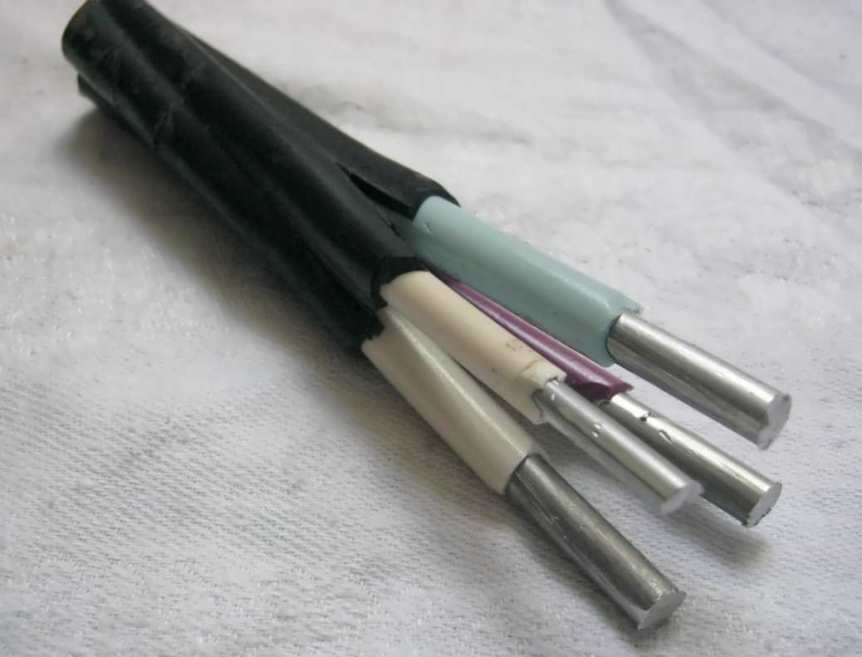

  • АВВГ – характеристики те же, но в средине алюминиевая жила; Кабель АВВГ
  • ВВГнг – хорошая защита от горения;
  • ВВГнг LS – редкий экземпляр на нашем рынке; Кабель ВВГнг LS
  • ВВГп – одна особенность, плоское сечение кабеля;
  • ВВГз – пространство между изоляцией и жилами из резиновой смеси.

Кабель NYM

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

Кабель КГ

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

Кабель ВББШв

  • Жилы медные;
  • Количество жил от 1 до 5;
  • Сечение составляет от 1,2 до 2,4 мм;
  • ТПЖ изоляция;
  • Защитное покрытие ПВХ;
  • Рабочая температура: -50 +50;
  • Устойчив в влаге (98%).

Модификации:

  • АВББШв – алюминиевая жила;
  • ВББШвнг – кабель не горит;
  • ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Сечение жил

Для того чтобы определить сечение провода, необходимо узнать его диаметр. Для этого пользуются специальным инструментом – штангенциркулем или микрометром.

Кабель канал гибкий

Диаметр и сечение – это не одно и то же. Так как круглый проводник в сечении своём имеет круг, сечение S, измеряемое в мм2, вычисляют по формуле. Формула для вычисления S имеет вид:

S = (π/4)*D2, где:

  • D – диаметр отдельного проводника (жилы), мм;
  • π – 3,14.

Общее сечение кабеля (кв. мм) является результатом суммирования отдельных сечений всех проводников, в него входящих. Так, для кабелей электрических силовых:

Sобщ = S1 + S2 +…+Sn,

где

  • Sобщ – общая величина поперечного сечения;
  • S1, S2, …, Sn – поперечные размеры для каждого элемента.

Это правило справедливо для жил, состоящих из отдельных проволочек. Чтобы узнать S в этом случае, необходимо сложить поперечные сечения всех проволочек. При измерении штангенциркулем рекомендуется проворачивать объект и выполнить, как минимум, три замера, после чего рассчитать среднее арифметическое полученных значений. Такая мера связана с тем, что проводник не идеально круглый, и стоит исключить погрешность.

Интересно. Для вычисления S проводников некруглой формы, например, сегментной, стоит воспользоваться таблицами для расчёта S сектора электрического проводника.

В случае гибких проводов жила всегда многопроволочная и имеет практически круглую форму.


Таблица сечений медных жил

Достоинства СПЭ

Изоляция СПЭ кабеля позволяет добиться более хороших эксплуатационных характеристик в сравнении с другими материалами. Улучшению технических свойств проводника способствует сложная технология сшивки молекул полиэтилена. Полученный материал обладает рядом преимуществ:

  1. Изоляция из сшитого полиэтилена выдерживает более высокие температуры в сравнении с устаревшими бумажными кабелями. Поэтому проводники способны перенести больший нагрев. Соответственно по СПЭ кабелю возможно передать к потребителю больший ток и мощность.
  2. Такой проводник легче переносит нагрев, возникающий при токах короткого замыкания. СПЭ кабель выходит из строя при КЗ в 15 раз реже.
  3. Изоляция из сшитого полиэтилена легче резины. Это упрощает его прокладку.
  4. В строении отсутствует масло. Соответственно он не способен высохнуть и потерять электрическую прочность. Вдобавок снижается риск загрязнения окружающей среды.
  5. Продолжительный срок службы более 30 лет. Отчасти это вызвано низкой впитывающей способностью полиэтилена.

Трехфазные кабели

Выпускаются различные модификации трехфазных кабелей. На практике чаще всего используют изделия с отдельным экранированием каждой жилы. Дополнительно у них может быть один общий экран для всего кабеля. Такая комбинация позволяет уменьшить помехи, испускаемые во внешнюю среду.

Существует и другой способ прокладки. При нем каждая фаза укладывается отдельным кабелем. Такой метод предпочтительней для мощных проводников сечением от 240 кв. мм, ведь проще укладывать 3 тонких кабеля, чем один толстый. Раздельная прокладка трех фаз благоприятно сказывается и на пропускной способности линии. Разведенные друг от друга жилы менее подвержены перегреву и способны пропустить без разрушения больший ток.

Раздельная прокладка фаз одножильными проводниками

В то же время достоинства есть и с точки зрения электромонтажников. СПЭ проводник более прост в работе. Он имеет сниженный вес и меньший радиус изгиба. Эти факторы делают его более предпочтительным для монтажа, от простоты и удобства которого зависит стоимость работ.

1 Область применения

Настоящий стандарт устанавливает номинальные сечения до 2500 мм токопроводящих жил (далее — жилы) электрических кабелей, проводов и шнуров широкого диапазона типов; включены также требования в части числа и диаметра проволок и значений электрического сопротивления. Настоящий стандарт распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, и гибкие медные жилы. Настоящий стандарт не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов. Применение настоящего стандарта для специальных типов кабелей и проводов (на рабочую температуру 120 °С и выше, особо гибкие, малоиндуктивные, импульсные, зажигания, грузонесущие, геофизические, судовые герметизированные, сигнализации и блокировки и др. узкоцелевого назначения) устанавливают в стандартах или технических условиях на эти типы кабелей и проводов.

Если не указано иное в особом пункте договора, настоящий стандарт распространяется на жилы готовых кабельных изделий, а не на отдельные жилы или жилы, поставляемые по кооперации для изготовления кабельных изделий. В настоящий стандарт включены справочные приложения, в которых дана дополнительная информация в части поправочных температурных коэффициентов, используемых при измерении электрического сопротивления (приложение В), и предельных размеров круглых жил (приложение С).

Кабель — шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция — поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Преимущества и недостатки

Из положительных качеств ПВС-провода можно выделить:

  • медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
  • возможность применения в электрических сетях напряжением 220/380 В;
  • повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.

Из чего состоит электрический провод

У любого провода имеется электропроводящая жила – оголенная либо изолированная. Изоляция может быть резиновой, полиэтиленовой, фторопластовой, из ПВХ или другого материала с диэлектрическими свойствами. Сами жилы бывают алюминиевыми или медными.

По своему строению провода также подразделяются на две большие группы:

  1. Жесткие однопроволочные. Проводник цельный (монолитный), фасонной или цилиндрической формы.
  2. Мягкие многопроволочные. Включают в себя 7 и более проволок.

Необходимое число проволок определено ГОСТом 22483/2012. Оно разнится в зависимости от величины поперечного сечения и степени гибкости жилы.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена.

Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины

Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

  • АПУНП (Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
  • АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
  • АПР ( Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
  • АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
  • АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
  • АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Классы гибкости жил кабеля и провода

К числу нормативных документов о классах гибкости провода принадлежит ГОСТ 22483-2012 . В нём подробно отражены конструкционные особенности провода, приводятся требования к техническим характеристикам и определяются параметры, согласно которым провод принадлежит к конкретным видам и подразрядам.

В составе гибких проводов присутствуют многочисленные медные проволочки, которые вместе составляют сечение токопроводящей жилы. Чем больше будет этих проволочек в жиле и чем тоньше они будут, тем более гибким будет провод. Справедливо и обратное утверждение.

На основании гибкости, зависящей от того, сколько проволок в жиле, имеет место разделение проводов на 6 классов гибкости. По мере увеличения класса жилы, гибкость кабельного изделия на её основе повышается. Чем выше класс гибкости, тем соответственно более гибкая кабельная продукция.

ВВГ кабель

Еще одним из самых распространенных видов кабельной продукции в России считается ВВГ. Он представляет собой силовой кабель с медными изолированными жилами. Роль изоляции играет ПВХ. Из поливинилхлорида производится и оболочка кабеля.

Работает кабель при частоте 50 Гц и рассчитан на номинальное переменное напряжение 1 кВ. Основное предназначение ВВГ – передача и распределение электричества в стационарные агрегаты.

Кабель применяется в:

  • Осветительных системах;
  • Промышленном технологическом оборудовании;
  • На электростанциях;
  • В местных сетях.

Возможно применение ВВГ в жилых домах, где он служит электропроводкой. Гибкость кабеля отвечает требованиям 1 или 2-го класса в зависимости от толщины разреза жил. Такой класс гибкости не предусматривает использование кабеля в переносках или проводах, которые подвержены частому сгибанию.

Кабельная продукция ВВГ делится на 2 основные типы:

  • ВВГнг – не горящий кабель;
  • ВВГнгд – кабель, не поддающийся возгоранию и низким дымовыделением в случае возникновения пожара.

Кабельно-проводниковая продукция ВВГ исполняет свои функции без перебоев при температуре 70 ᵒС. В аварийном режиме максимально допустимая температура 80 ᵒС. При такой температуре кабель способен работать до 8 часов в сутки, но не более 1000 часов за весь срок эксплуатации.
