№5. Выбор выключателя
Многие параметры выбора розетки справедливы и для выключателя:
- по типу установки выключатели могут быть накладные и встроенные. Выбор по большей части зависит от особенностей проводки в квартире;
- в зависимости от условий эксплуатации выбирают выключатели с разной степенью защиты от пыли и влаги. Для помещений со стабильно высоким уровнем влажности рекомендуют выбирать выключатели с пластиковым или резиновым кожухом;
- технические характеристики выключателя будут указаны в его маркировке и подбираются в зависимости от номинального напряжения сети, тока и мощности приборов, с которыми будут работать выключатели.
По способу крепления выключатели могут быть:
- винтовые по аналогу с винтовыми розетками. Специалисты говорят, что такие выключатели хорошо использовать с алюминиевой проводкой, которая не искрится и не нагревается;
- безвинтовые часто используют с медной проводкой.
В зависимости от особенностей конструкции выключатели делят на:
- перекидные – самый привычный и максимально простой в управлении вариант;
- поворотные – такой механизм часто используют в выключателях, выполненных в ретро-стиле. Для включения тут необходимо повернуть по часовой стрелке рычаг;
- кнопочные – вариант, который по удобству может сравниться с перекидным, но распространения пока не нашел. Чтобы включить свет, достаточно нажать кнопку, она же нажимается для выключения;
- диммеры позволяют не просто включать свет, но и регулировать его яркость, поворачивая рычаг. Это очень экономно и удобно, когда требуется создавать в одной комнате разные сценарии освещения. Диммеры обычно используют с лампами накаливания и галогенными лампами – найти люминесцентную или светодиодную лампу, которая бы могла подключаться к диммеру, сложно, и стоить она будет в пару раз дороже обычной.
На одной панели может быть установлено несколько выключателей, которые отвечают за включение разных групп светильников, — это распространенное сегодня и достаточно удобное решение. Более того, одними и теми же светильниками можно управлять с разных мест в комнате – для этого необходима установка дополнительных выключателей. Система усложняется, зато комфорт растет. «Умные» выключатели с датчиком движения, сенсорным или удаленным управлением устанавливают в системах «умный дом».
Отдельно стоит выделить выключатели с подсветкой: встроенная небольшая лампочка подскажет, что электричество есть и облегчит поиск в кромешной темноте. Можно установить дома выключатель с таймером или выключатель, который будет реагировать на хлопок.
Маркировка при подключении
На принципиальных схемах индуктивные датчики принято обозначать в виде ромба или квадрата с двумя вертикальными линиями внутри. Нередко в них также указывается тип выхода (нормально открытый или закрытый), соответствующий одной из разновидностей полупроводниковых транзисторов. В большинстве вариантов схем указывается нормально закрытая группа или оба типа в одном корпусе.
Цветовая маркировка выводов
Перед установкой датчика необходимо сверить данные с инструкцией На практике применяется стандартная система маркировки выводов датчиков индуктивности, которой придерживаются все без исключения производители чувствительных приборов. Тем не менее, перед их монтажом рекомендуется внимательно следить за полярностью подключения и обязательно сверяться с прилагаемой к изделиям инструкцией.
На корпусах всех датчиков имеется рисунок с цветной маркировкой проводов, если это позволяют его размеры.
Стандартный порядок обозначения:
- синий (Blue) всегда означает минусовую шину питания;
- коричневым цветом (Brown) обозначается плюсовой проводник;
- черный (Black) соответствует выходу датчика;
- белый (White) – это дополнительный выход или вход.
Для уточнения последнего маркировочного обозначения его следует сверить с данными инструкции, прилагаемой к конкретному прибору.
Устройство конечных выключателей
Конструкция любого такого устройства состоит из:
Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения.
Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах.
Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты
При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя
Это зависит от управления какими механизмами он предназначен.
Это зависит от управления какими механизмами он предназначен.
Механические
Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.
Основные их виды:
Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.
Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.
Бесконтактные
Все эти устройства бесконтактной коммутации делятся на:
- Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
- Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
- Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
- Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.
На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.
Магнитные
Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один
Автомобильные
Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.
При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.
Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.
Пневматические
Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.
Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.
Механические
Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.
Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.
Модели с колесиком и кнопочные
Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.
На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.
На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).
При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.
Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Миниатюрные
Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.
Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.
Это интересно: Как выбрать автоматический выключатель по току, сечению кабеля, мощности — изучаем главное
Установка поплавкового выключателя
Монтаж поплавкового выключателя выполняется несколькими способами. До начала установки оборудования нужно проверить номинал тока, который подается на насосную установку. Этот показатель должен быть меньше нормального значения электрического тока, указанного в сопроводительных документах к поплавку. Среди существующих способов установки поплавкового выключателя для возможности регулирования уровня воды самым оптимальным в вопросе реализации считается его размещение в резервуаре, предусматривающем использование поплавка с проводом и элементом утяжеления, идущему в комплекте с устройством.
Если выполняется такой монтаж, грузило фиксируется на кабеле, после этого определяется расстояние свободного хода поплавка. При помощи специальной защелки грузило фиксируется на проводе. Сам кабель как можно более прочно устанавливается на наружной части резервуара. Только после этого выполняется подключение к насосной установке самого поплавкового выключателя. Готовая система может эксплуатироваться в соответствии со своим реальным назначением.
Способ монтажа поплавка для насосных устройств, подразумевающий применение подводящего шнура, может использоваться исключительно при полном отсутствии возможности зависания или зацепки главного устройства в резервуаре с размещением в нем только одного выключателя. В отдельных ситуациях может приниматься решение о монтаже одновременно нескольких поплавков для регулирования уровня воды в резервуаре. В подобной ситуации установка выполняется с применением специальной штанги. Наиболее часто для этого применяются пластиковые трубы, которые нужно как можно более прочно закрепить в самом резервуаре. На трубу крепятся поплавки, выставляются таким образом, чтобы эксплуатировать их можно было без проблем.
Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. При определении оптимального количества поплавковых выключателей нужно учитывать количество и модели используемых насосов, а также различных защитных устройств и встроенных пультов и панелей управления. В отдельных случаях вопрос обеспечения качественной работы выключателей может разрешаться посредством установки двух и более штанг
Виды подсветки
Как сделать подсветку ног в автомобиле своими руками? Для начала необходимо разобраться какая она бывает. Обычно в автомобилях используют 2 типа осветительных приборов:
- Неоновые лампы. Они обладают очень приятным светом, но при этом стоят они немало;
- Светодиодные ленты. Это наиболее простой вариант для создания подсветки.
Неоновые лампы, конечно, довольно хороший вариант. Но, они требуют подключения через блок розжига, что требует серьезного вмешательства в электросистему вашего автомобиля. Поэтому, наиболее оптимальным будет сделать подсветку из светодиодной ленты. Также существует разделение по времени работы подсветки. Чаще всего делают подсветку, включающейся при открывании дверей. Имеются варианты, когда подсветка горит при включении зажигания или габаритов. Тут все зависит от вашей фантазии и навыков.
Монтаж и подключение — пошаговая инструкция
Подключение концевых выключателей механического типа не представляет сложности и ничем не отличается от методики установки стандартного устройства. Выполняется присоединение в разрыв фазы к контактам нужного типа (нормально замкнутым или разомкнутым). Сложность составляет монтаж и настройка КВ, требующая правильного расположения на опорной конструкции.
Необходимо установить корпус прибора так, чтобы ролик оказался в соприкосновении с заданным элементом движущейся детали, но не слишком выдавался вперед, рискуя переломиться. Если движущаяся конструкция отличается большим размером и массой, во время перемещения она способна вибрировать, что надо учесть при настройке положения ролика.
Правильнее для подобных конструкций использовать модели выключателей с регулируемым рычагом, чтобы корректировать положение ролика по месту. Рассмотрим порядок действий при установке КВ на откатные ворота. Для работы понадобятся:
- Сварочный аппарат.
- Отвертка, набор гаечных ключей.
- Пассатижи.
- Болгарка.
- Рулетка, линейка.
- Точечный пробник для определения фазного провода.
Пошаговая инструкция:
Шаг 1. Отметить крайние положение створки при закрытом и открытом положении ворот. На опорах (направляющих) приварить металлические площадки для установки КВ. Одновременно рекомендуется закрепить металлическую трубу, в которую будет помещен провод.
Монтируем место под концевики
Шаг 2. Установить створку в крайнее положение и наметить на опорной площадке центры отверстий для болтов. Те же действия выполнить на второй площадке. Просверлить отверстия и закрепить выключатели.
Крепим сам механизм
Шаг 3. Отвинтить крышки и подключить провода, предварительно затянутые в трубу с помощью проволоки. Подключить провода к панели управления, проверить работоспособность. Настроить положение выключателей, при необходимости установить дополнительные упоры, обеспечивающие надежное взаимодействие роликов с движущимися створками.
Подключаем и проверяем работоспособность
Как подключить концевые выключатели к двигателю
Сообщение tupos » 01 ноя 2015, 16:40
nickson , у меня терпения хватило только до 2.52.
По сути вопроса: набросал схему на реверсивном контакторе
СРОЧНЫЙ ВОПРОС по концевикам
Сообщение tupos » 01 ноя 2015, 16:58
Поясню работу. Нажимам кнопку SB2, ворота начинают открываться, контакты концевика SB5 замыкаются; ворота доходят до концевика SB4, его контакты размыкаются, катушка контактора КМ1 обесточивается, элктродвигатель выключается. Нажимаем SB3, ворота начинают закрываться, контакты концевика SB4 замыкаются; ворота доходят до концевика SB5, его контакты размыкаются, катушка контактора КМ2 обесточивается, элктодвигатель выключается.
Вместо кнопок можно установить исполнительное устройство, управляемое по радио. Остальная часть схемы останется без изменений. Контакторы должны иметь механическую блокировку. Электрическая блокировка на схеме показана.
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение elalex » 02 ноя 2015, 09:23
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение МИША » 09 мар 2021, 16:52
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Андрей Ingener » 09 мар 2021, 17:09
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Восток » 09 мар 2021, 19:10
На кранбалках стоят в щите тельфера микров концевики, которые срабатывают, один от мальтийского креста при опускании груза ниже нормы, второй от груши , которая находится на тросу, от чрезмерного подъема. Так же есть один концевик который стоит на ходе кранбалки. Там по обе стороны перед отбойником стоит так называемая лыжа. Она то и давит на концевик.
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение МИША » 10 мар 2021, 09:52
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение TOPMO3 » 10 мар 2021, 10:12
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение mastervictor » 10 мар 2021, 10:21
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение TOPMO3 » 10 мар 2021, 10:33
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Mikako » 13 мар 2021, 14:47
Схема управления электродвигателем ворот с помощью концевых выключателей
Сообщение Восток » 13 мар 2021, 16:10
ПУЭ 5.3.38. Включение обмоток магнитных пускателей, контакторов и автоматических выключателей в сети до 1 кВ с заземленной нейтралью может производиться на междуфазное или фазное напряжение.
При включении обмоток указанных выше аппаратов на фазное напряжение должно быть предусмотрено одновременное отключение всех трех фаз ответвления к электродвигателю автоматическим выключателем, а при защите предохранителями — специальными устройствами, действующими на отключение пускателя или контактора при сгорании предохранителей в одной или любых двух фазах. При включении обмотки на фазное напряжение ее нулевой вывод должен быть надежно присоединен к нулевому рабочему проводнику питающей линии или отдельному изолированному проводнику, присоединенному к нулевой точке сети.
1. Так как вы в схеме цепи управления , управляете подачей фазы на катушку, то естественно контакт теплового реле должен разрывать фазу а не ноль. 2. При витковом замыкании части катушки на корпус, ток такого замыкания может оказаться ниже мгновенного расцепителя автомата защиты, и контактор останется влюченным. контакты теплового реле будут исключены с цепи при такой ситуации.
Источник
Ошибки подключения
Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.
Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).
И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.
Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.
Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.
Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.
Информация
Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.
При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.
Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.
ПТЭЭП
Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.
ПОТЭУ
Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).
Источник
Подключение концевиков к ЧПУ станку на grbl
Купить концевой выключатель:https://ali.pub/2j4i1d
Итак для начала обсудим для чего нужны концевые выключатели. Как видно из названия данного инструмента, он служит для обозначения концов чего либо, например в CNC (ЧПУ) станках он служит для обозначения конца оси X,Y или Z.
Для чего это нужно? Ну вот если наш CNC (ЧПУ) не знает где у него заканчиваются габариты, он будет двигаться, упрется в свой конец оси и будет туда долбиться, пока не сгорел либо двигатель, либо еще что-то не поломается, или рисунок запорет.
Поэтому для избежания катастрофы мы и подключим концевички к нашему станочку.
Для выжигателя достаточно всего 4 концевых выключателя. По два на каждую Ось.\
Концевые выключатели еще служат в 3d принтерах для калибровки самого 3d принтера, но насколько я понял в grbl нет функции калибровки. В grbl концевые выключатели служат только для безопасности.
Существует несколько вариантов подключения концевых выключателей к ардуино. Но так как я использовал всего один вариант, то его я Вам и описываю. Вот схема подключения:

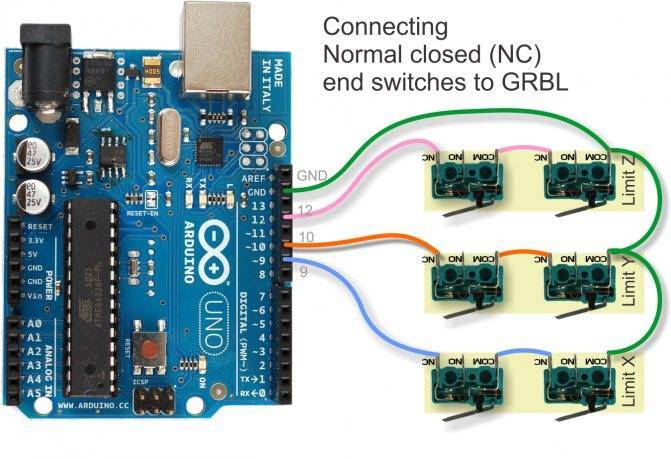

На этой схеме показаны 6 концевых выключателей подключенные по два на каждую ось. Но так как в моем случае у лазерного выжигателя две оси, то ось Z я опускаю. Но если у Вас какой нибудь гравер, то для оси Z это пригодится.
Если вы используете CNC Shield как я, то нужно будет подключить их по такой схеме:
Где пины Y+ и X+ соответствуют 9 и 10 пинам ардуино.
Важно!: В схеме небольшая опечатка, Ось Y подключается не к Y-, а к Y+. Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:. Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:
Есть еще вот такой способ подключения концевых выключателей, которым я не пользовался:
И так теперь давайте перейдем к прошивке grbl. А именно посмотрим какие значения нужно изменить для включения концевых выключателей.
Нужно изменить параметр $21 с 0 на 1. Таким образом мы включим концевики и все у нас заработает. Но если вы подключили концевики по второму способу (по второй схеме подключения), то нужно будет еще поменять параметр $5 на 1.
Есть еще несколько параметров которые служат для работы с концевиками в прошивке grbl, но я их не использовал, а только натыкался на них в интернете, но вы можете всегда о них прочесть в описании всех значений в прошивках grbl.
Для тех кто использует CNC (чпу) станок на базе профилей V-slot я покажу какие я крепления использовал для концевых выключателей.
В данное крепление подходит для концевиков на которые есть ссылка в начале статьи.
Впринципе все, что хотел рассказать, я Вам рассказал. Нагляднее все можно посмотреть в видео:
Назначение устройства концевых выключателей
Концевые выключатели служат также дополнительными приборами безопасности при работе с кранами.
Данные приборы используют для предотвращения столкновения крана с тупиковыми упорами, что может привести к выезду крана за пути и его падению.
Также бывает, что крановщик отвлекается и не успевает отключить контроллер или контроллер оказывается неисправным. В таких ситуациях, в случае приближения механизма к крайнему допустимому положению, концевые выключатели автоматически отключают электродвигатели крана.
Срабатывание концевой защиты не препятствует включению электродвигателя в целях движения крана в обратную сторону.
Для мостовых электрических кранов используются концевые выключатели, обеспечивающие ограничение хода механизмов подъема, передвижения тележки тали и передвижения моста.
Как правило, на всех талях по умолчанию установлены концевые выключатели на подъем.
Что же касается остальных, то они устанавливаются опционально. Чем больше их установлено, тем безопаснее работа крана и его сохранность.
Возможно использование двух типов концевых выключателей кранов.
Самый распространённый из них — это кулачковый концевой выключатель. Он устанавливается на концевые тележки крана с одной стороны, или с обоих, в зависимости от потребностей клиента. Его конструкция предусматривает рычаг. При его установке определяется крайнее положение крана на крановых путях, и в этих положениях устанавливаются отключающие линейки.
Как правило, они изготавливаются из профиля металлического уголка. В том случае, когда кран достигает крайнего допустимого положения, рычаг концевого выключателя упирается в уголок и переключается, тем самым размыкая контакты. В таком положении контактная система находится до тех пор, пока рычаг находится в переключенном положении. Как только механизм начинает перемещаться в противоположную сторону и рычаг освобождается, пружина быстро возвращает выключатель в исходное положение.
Также могут использоваться двухпозиционные концевые выключатели. Как правило, их применяют для дополнительной безопасности. Принцип такой же, что и у обычных концевых выключателей, с одним лишь небольшим отличием.
При их использовании на крановые пути с каждого края устанавливаются два крайних положения, другими словами два уголка. При переключении об первый уголок движение крана не прекращается, а замедляется на заданную скорость.
При достижении же самого крайнего положения происходит еще одно переключение концевика и полная остановка крана. Как мы отметили ранее, движение крана в обратном направлении не отключается. При обратном движении концевик возвращается в обратное положение и кран вновь начинает двигаться с малой заданной скоростью. При достижении первого уголка выключатель переключается в свое исходное положение, возвращая крану возможность перемешаться с его обычной скоростью. Данный тип концевого выключателя также используется, если требуется определенная скорость крана в определенных промежутках кранового пути.
В зависимости от назначения и мощности электродвигателя различают два вида концевой защиты: отключением главного тока или тока цепи управления.
Первый вид концевой защиты применяют при малой мощности двигателя или сравнительно редком срабатывании концевой защиты. Чаще всего прибегают к концевой защите отключением тока управления, так как при этом можно использовать концевые выключатели небольших габаритов, обеспечивающие защиту электродвигателей любой мощности.
Срабатывание концевой защиты не должно препятствовать включению электродвигателя в целях движения механизма в обратную сторону.
