Котлы отопления на жидком топливе: устройство, виды, обзор популярных моделей

Газовые котлы отопления

Газовые котлы отопления это самые популярные котлы отопления и работают они на природном газе. Газ может поступать в дом по газовым магистралям или приобретаться в сжиженном виде в баллонах.

Классифицируются газовые котлы по типу монтажа и некоторым особенностям конструкции. По типу монтажа газовые котлы делятся как напольные и настенные

Напольные газовые котлы

Напольные котлы это котлы с большой мощностью, а также некоторые старые модели. Для их установки требуется отдельное помещение и специальный дымоход, удаляющий продукты горения. Помещение, где устанавливается, напольные котлы отопления должно хорошо проветриваться или должно быть оборудовано специальной приточно-вытяжной вентиляцией.

Настенные газовые котлы

Настенные газовые котлы или иначе навесные котлы получили широкое распространение не только из – за компактных размеров. Для его установки не требуется отдельное помещение,что дает экономию средств при разводке труб отопления по дому. Продукты горения удаляются из дома через, так называемый, коаксиальный дымоход. Для устройства такого дымохода достаточно сделать в стене отверстие с выводом на улицу.

Средняя мощность настенных газовых котлов от 24 до 28 киловатт. Применяются такие котлы, как для одноэтажных, так и для двухэтажных домов.

При выборе мощности газового котла нужно быть особенно аккуратным. Дело в том, что в описаниях к газовым котлам указываются его характеристики (мощность) при работе на нормальном давлении газа в 13-20 мегабар.

К сожалению, реальное давление газа в наших сетях может составить 10 мегабар и ниже. А значит, котел будет работать на 60-70 % от указанной в документах мощности. То есть газовый котел мощностью 50 киловатт сможет нормально обогреть только дом 300 кв. метров.

На что обратить внимание при выборе

При выборе жидкотопливного агрегата кроме тепловой мощности, которая должна обеспечивать все тепловые потери здания и нагрузку на ГВС, важно обратить внимание на виды допустимого топлива. Жидкотопливные отопительные устройства работают с топливным хозяйством, важно, чтобы блок автоматики согласовывался с его работой. Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Жидкотопливные отопительные устройства работают с топливным хозяйством, важно, чтобы блок автоматики согласовывался с его работой. Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Обычно комплектация топливного хозяйства не входит в поставку агрегата, поэтому его придется устанавливать самостоятельно

Некоторые модели комплектуются подогревателем топлива перед форсункой, на это также нужно обратить внимание, чтобы учитывать параметры топлива на выходе из системы топливоподачи

Особенности установки

Как мы уже говорили в одном из предыдущих пунктов статьи, котел на жидком топливе предусматривает обустройство отдельного помещения для себя. Таким образом, у вас в доме появится миниатюрная котельная, в которой, помимо самого котла, должно находиться следующее:

  • дымоход;
  • резервуар для того, чтобы хранить топливо;
  • вытяжная система.

О требованиях и нормах СНиП к котельной в частном доме, вы можете, узнать здесь

К слову, резервуар должен быть максимально большим (в идеале его должно хватать на весь сезон отопления), чтобы вы не утруждали себя постоянным его наполнением. Также следует позаботиться об арматуре для трубопровода и о насосе, который перегонял бы жидкое топливо из резервуара непосредственно в котел. Если вы имеете соответствующий опыт и навыки, то можете самостоятельно выполнить весь спектр работ – от составления проекта до собственно установки теплогенератора.

Но рекомендуется, конечно же, прибегнуть к помощи профессионалов. Обученный человек учтет при работе все, учитывая и особенности вашего жилья, поэтому сделает все правильно и рекордно быстро. Ведь подобная система отопления – штука серьезная, требующая особого подхода.

Еще один важный момент – установка котла может быть проведена одним из двух существующих способов, а выбор того или иного из них основывается исключительно на особенностях самого прибора.

  1. Навесные котлы более легкие, но вместе с тем менее мощные и производительные. Другими словами, они компакты и удобны, но площадь здания, которое они смогут обогреть, зачастую ограничивается 300 метрами квадратными. Встречаются такие приборы нечасто, чего нельзя сказать о приборах газовых, возможно, из-за того, что они не столь популярны среди населения.
  2. И напольные котлы – более мощные и, соответственно, более массивные.

Отопительные котлы промышленного типа

Если отопительная система имеет значительные масштабы, то и котел, разумеется, должен этим масштабам соответствовать. Разумеется, обычные бытовые приборы имеют в десятки раз меньшую мощность, нежели промышленные. В роли топлива на крупных промышленных предприятиях выступает мазута либо солярка, то порой используется и отработка

Касаемо использования масла, то это скорее удел тех государств, которые уделяют особое внимание чистоте окружающей среды. Этот вариант имеет сразу два преимущества:

  • котлы на жидком топливе имеют, на чем работать;
  • решается проблема утилизации отходов.

Система отопления, которую используют вместе с промышленными приборами, зачастую паровая, то есть, теплоносителем в данном случае выступает разогретый водяной пар, который часто необходим для нужд предприятия. У каждого котла имеется свой экономайзер и полностью автономная продувка. Конденсат во время эксплуатации удаляется, а благодаря применению экономайзеров КПД существенно возрастает. В общем, если требуется обогреть какой-нибудь цех или другое крупное помещение, то желательно дополнительно устанавливать бойлер.

Какой запас топлива нужен на сезон

Один их важнейших вопросов, который нужно решить, сколько топлива вам понадобиться на сезон. Давайте считать.

Упрощенно считается, что:

  • 1 литр дизтоплива позволяет отапливать площадь до 100 метров течение часа.
  • Расход котла считается, как мощность используемой горелки умноженной на 0,1.
  • И как всегда, 1 кВт котла обогреют 10 кв. метров дома.

Сделаем примерный расчет, от слова пример.

Возникает логичный вопрос: Почему, по сравнению с расчетом по паспорту (выше) этот расчет выше дал совсем другие результаты и где правильный расчет?

Отвечаю: Ошибка в 72 литрах в сутки. Не один дизельный котел не будет работать 24 часа в сутки.

Как я сказал, у дизельных котлов очень серьезная автоматика. Котел 2/3суток, будет отключен, а не включен. Поэтому в расчете должно присутствовать не 24 часа работы, а 8 часов. То есть топлива на сезон нужно не 10449 литров, а 3483 литра.

Кроме этого, современные котлы имеют технологические хитрости, которые также позволяют снизить расход топлива, например, многоступенчатые горелки, горелки с турбо циркуляцией.

Еще один момент. Расчет, приведенный в начале статьи, основан на паспортных данных котлов, которые составлялись с учетом качества топлива страны производителя. Также, расход котла указанный в паспорте слегка занижен, так как подразумевает идеальное утепление дома, температуру на улице минус 10-15˚C и дается на уже прогретый дом (режим поддержания тепла).

Поэтому, правильный расчет расхода топлива на отопительный сезон будет где-то посередине между 1957,5 литров по паспорту и 3483 лира по расчету. Помним, что считал я дом в 300 метров.

Выбор электрического котла

Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.

Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.

Главное и единственное достоинство таких котлов — это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.

К минусам стоит отнести:

  • Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
  • Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много — это приводит к замыканием. Вода начинает кипеть и испаряться.

Следующий вид электрокотла — индукционный.

Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.

Устройство котла

Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.

Достоинства данного агрегата — долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.

Самый распространенный тип электрокотла — радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.

Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.

По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.

Агрегаты на жидком топливе – расход горючего

Современные агрегаты для отопления – это безопасные устройства, благодаря которым Вы сможете наслаждаться теплом в Вашем доме. Устанавливать их можно как в доме, так и в отдельных котельных. Агрегаты на жидком топливе способны не только обогревать помещение, но еще и нагревать воду для всей семьи.

Некоторые модели оснащены полной автоматикой, поэтому Вам не надо будет беспокоиться о работе котла.

Есть несколько видов топлива, благодаря которым жидкотопливные котлы могут работать:

  • Солярка, или дизельное топливо. Такой вид горючего подходит для дизельных агрегатов. Их горелка сделана специально для того, чтобы перерабатывать данное жидкое топливо.
  • Отработанные масла. Это могут быть: переработанные масла с автомобилей, трансмиссионные и кратерные масла и т.д.
  • Может быть такой вариант, как смесь отработанных масел с дизельным топливом.

Расход разных видов топлива отличается друг от друга. Это все зависит от мощности и размера отопительного оборудования. Для того, чтобы подсчитать приблизительный расход топлива на Вашем котле, необходимо мощность горелки умножить на коэффициент 0,1.

Например, если у Вас мощность горелки равняется 10 кВт (такая горелка способна обогреть 100 кв.м), то 10*0,1 равняется 1 л/час. Если у Вас дом в 200 кв. м. а мощность горелки 10 кВт, то тогда Вам понадобиться топлива 2 л/час.

Соответственно, такая мощность горелки потребует в сутки 48 л дизельного горючего. Для того, чтобы сэкономить денежные средства, можно приобрести горелку помощнее и тогда в сутки будет уходить намного меньше топлива.

Рис. 5 Жидкотопливный котел

Цена жидкого горючего может колебаться в достаточно больших пределах. Экономнее всего приобрести данный котел для отопления предприятиям, заводам, промышленным помещениям, которые либо далеко от централизованного отопления находятся, либо перерабатывают те продукты, которые смогут подойти потом в качестве горючего для горелки котла. Расход топлива жидкотопливных котлов отопления в данном случае будет намного большим, чем расход горючего в горелке агрегата в бытовых помещениях.

Комбинированные котлы

Такие отопительные устройства могут работать на различных видах топлива. При непредвиденном отключении электричества или отсутствия подачи газа в любой момент можно перейти на твердый носитель энергии – дрова.

Комбинированные агрегаты имеют массу достоинств:

  • универсальность – при прерывании подачи одного вида топлива можно перейти на другой энергоресурс;
  • беспрерывность работы отопительной системы – переключение с одного вида топлива на другое происходит автоматически;
  • экономия – всегда можно использовать выгодный на данный момент способ обогрева;
  • компактность – котел не занимает много места в помещении.

Комбинированные котлы могут работать на нескольких видах топлива Наряду со многими преимуществами комбинированные котлы имеют некоторые недостатки:

  • невысокий уровень КПД;
  • короткое время горения дров в топке;
  • сравнительно высокая цена на оборудование;
  • сложность обслуживания, ремонта и настройки;
  • для котла необходимо отдельное помещение;
  • требуется наличие дымохода и вентиляционных отверстий.

Подбор котла производится в зависимости от отапливаемой площади и доступности центральных инженерных коммуникаций. Каждая отопительная система имеет свои преимущества. Но главными критериями выбора являются удобство, безопасность, надежность и цена.

Обзор моделей от ведущих компаний

Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

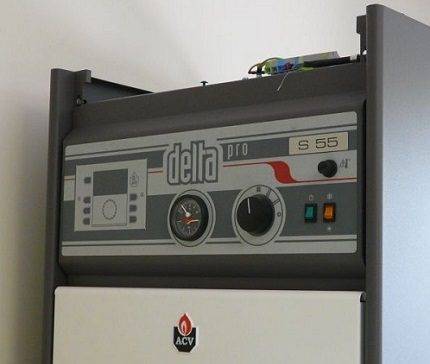

Универсальные котлы ACV Delta Pro

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.

Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа

Технико-эксплуатационные особенности:

  • материал изготовления теплообменника – сталь;
  • пенополиуретановая изоляция корпуса;
  • работа на дизельном топливе или газе;
  • панель управления с термометром, регулировочным термостатом.

Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».

КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

Агрегаты EnergyLogyc – интеллектуальная автоматика

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива.

В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.

В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

  • EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
  • EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
  • EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.

Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.

Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

Buderos Logano – немецкое качество

Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.

Котельные установки Buderos Logano производятся в двух сериях:

  • Buderos Logano категории «G» – предназначены для частного использования, их мощность составляет 25-95 кВт;
  • Buderos Logano категории «S» – оборудование промышленного назначения.

Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

Котлы корейской фирмы Kiturami

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт.

Отличительные особенности модели:

  • обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
  • теплообменник котла изготовлен из высоколегированной стали;
  • дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
  • в качестве теплоносителя подходит антифриз и вода.

Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

На что обратить внимание при выборе

При выборе жидкотопливного агрегата кроме тепловой мощности, которая должна обеспечивать все тепловые потери здания и нагрузку на ГВС, важно обратить внимание на виды допустимого топлива. Жидкотопливные отопительные устройства работают с топливным хозяйством, важно, чтобы блок автоматики согласовывался с его работой. Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Жидкотопливные отопительные устройства работают с топливным хозяйством, важно, чтобы блок автоматики согласовывался с его работой. Например, если в аварийном случае котел отопления внезапно отключается, после отсечки клапана-отсекателя, топливо должно быть возвращено обратно в емкость для его хранения

Обычно комплектация топливного хозяйства не входит в поставку агрегата, поэтому его придется устанавливать самостоятельно

Некоторые модели комплектуются подогревателем топлива перед форсункой, на это также нужно обратить внимание, чтобы учитывать параметры топлива на выходе из системы топливоподачи

Котлы паровые жаротрубные КП низкого и среднего давления.

Котлы паровые жаротрубные КП предназначены для получения пара с целью теплоснабжения технологических процессов, железобетонных заводов, линий по производству пенополистирола, пропарки цистерн и ГСМ-хранилищ, животноводческих ферм и хозяйственных комплексов: тепловой обработки кормов, пастеризации молока, отопления помещений и других целей.

В стандартную комплектацию котла входят: котел, горелка, насос подпиточный, автоматика уровня, блок датчиков уровня, манометр, реле давления, указатель уровня воды прямого действия №6, предохранительные клапана (2 шт.), запорная регулирующая арматура.

Технические характеристики котлов паровых низкого и среднего давления:

КП-75 КП-100 КП-150 КП-250 КП-300 КП-500 КП-600 КП-800 КП-1000
Мощность системы, кВт 55 70 100 175 205 335 400 550 680
Паропроизводительность, кг/час 75 100 150 250 300 500 600 800 1000
Напряжение в сети, В/Гц 220/50 380/50
Рабочее давление, кг/см2 0,7-4 0,7-5
Температура пара, оС 115-145ºС 115-155ºС
Расход топлива,
Дизель, л/ч Газ, м3/ч 5.5 6.6 7.7 9.3 11 13.3 16.4 20 21.9 26.2 32.8 40.9 43.8 54.5 60 73 75 —
Эффективность (КПД), % 89 89 89 89 89 89 89 89 88
Выход пара Ø, мм 50 76 фланец 80
Вход воды Ø, мм 15
Вытяжная труба Ø, мм 145 195 318
Масса, кг 150 210 350 610 630 760 860 880 920
Габариты (ШхДхВ), мм 1370х1730 х1974 1370х1730 х1974 1370х1730 х1974 1370х1730 х1974 1370х1730 х1974 1970х1930 х1974 1970х2000 х2095 1970х2010 х2300 3000х2200 х2200

Возможна поставка котлов паропроизводительностью до 2000 кг/ч.

Внимание! Вся информация предоставлена на сайте исключительно в ознакомительных целях. Завод — изготовитель оставляет за собой право изменять конструкцию, присоединительные размеры, технические характеристики, внешний вид товара без предварительного уведомления

Что важно учесть, прежде чем устанавливать такое тепловое оборудование?

Перед тем как в своем доме установить такую отопительную систему, стоит выполнить несколько важных требований. Котел, а также вся система должна устанавливаться:

  • в отдельном помещении;
  • на достаточном расстоянии от стен;
  • только на бетонном фундаменте.

Когда котел с его элементами размещен в изолированном помещении, это гарантирует вашу безопасность. В такой комнате ни в коем случае нельзя хранить никакие предметы, вещи, одежду или обувь. Кратко говоря, возле котла не должно быть никаких воспламеняющихся элементов, кроме топлива для оборудования или элементов котла.

Конечно, если вы не профессионал в этом деле, то за помощью в установке лучше всего обратиться к мастерам. Они сделают свою работу качественно и без нареканий. В то же время при наличии определенных навыков, вы можете взяться за эту работу сами. Все необходимые материалы и инструменты можно приобрести в магазине, где продавался котел.

Первое включение котла

  1. Заполняют бункер для пеллет.
  2. Проверяют давления воды в отопительной сети и при необходимости подпитывают до нормативного значения.
  3. Открываю дымовую заслонку.
  4. Розжигают горелку – через рабочий пульт котла или вручную.
  5. Проверяют соответствие рабочих параметров проектным.
  6. Полную остановку ПК выполняют после догорания всего топлива. Процесс контролируют через смотровое окно.
  7. С целью предотвращения образования конденсата следят за температурой входного теплоносителя водонагревателя. Он не должен быть холодным иначе это приведет к обильному образованию конденсата, увеличению сажи в газовом тракте, как на стенках теплообменника, так и в дымовой трубе, что резко снижает КПД установки.

Распространенные ошибки обвязки пеллетного котла отопления:

  1. Отсутствует контроль за температурой обратной воды, поступающей в котел.
  2. Плохая герметизация газового тракта, утечка пиролизного газа и падение КПД.
  3. Отсутствует теплоизоляция основания под котлом, как следствие конденсация с выделением вредных веществ.
  4. Несоответствие габаритов помещения требованиям пожарной безопасности, приводит к невозможности обслуживания шнека с пеллетами и бункера.

Пеллетные котлы эффективны и просты в эксплуатации, поскольку имеют возможность продолжительной автономной работы. Себестоимость тепловой энергии такой установки не высокая, а использовать ее гораздо удобнее, чем другое отопительное оборудование в деревянном доме. Однако все это будет зависеть от того насколько правильно сделан выбор оборудование, его монтаж и наладка.

Особенности эксплуатации

Чтобы котлы отопления на жидком топливе работали эффективно и исправно, необходимо придерживаться основных рекомендаций по эксплуатации. Нужно постоянно следить за количеством горючего в котле.

Периодически проводится технический осмотр и уход за устройством. Проводить очищение и детальный осмотр на предмет повреждений рекомендуется проводить не реже, чем 2 раза в год. Первый осмотр проводится перед началом отопительного сезона, а второй сразу после его окончания.

Важным нюансом является использование только качественного топлива и установка специального фильтра для его очистки. Периодически нужно проверять целостность ёмкостей, в которых хранится жидкое горючее.

Котлы на жидком топливе длительного горения при правильной эксплуатации могут служить на протяжении длительного периода

Важно вовремя проводить технический осмотр и устранять неполадки. Только в этом случае эксплуатация устройства будет не только эффективной, но и безопасной

Плюсы и минусы жидкотопливных котлов

Современные жидкотопливные котлы — высокоэффективное оборудование, работающие с высоким КПД от 86-94 %. Они имеют хороший уровень автоматизации и современную систему безопасности.

Котлы на жидком топливе могут выполняться универсальными, работать на нескольких видах топлива, в том числе и на газообразном. Для этого только потребуется заменить форсунку котла с жидкотопливной на газовую. Это создает преимущество, поскольку такие агрегаты могут применяться при перебоях в поставках основного топлива.

Жидкотопливные горелки имеют и другие преимущества:

  1. Установка котла не требует согласование с государственными надзорными органами.
  2. Полная комплектация источника нагрева, позволяющая выполнить быстрый монтаж и управление без присутствия оперативного персонала.
  3. Можно использовать в любой отопительной системе с большими объемами нагрева.
  4. Могут работать с любым теплоносителем: вода и антифриз.

Несмотря на большие преимущества данный тип котлов, как и все теплоэнергетическое оборудование, обладает определенныминедостатками:

  1. Самый большой недостаток — это высокая стоимость оборудования и монтажа.
  2. Необходимость обустройства топливного хозяйства с емкостью для хранения топлива, насосами и фильтрами очистки.
  3. Необходимость обустройства отдельной топочной.

Подходящие виды топлива

Как уже было сказано, универсальный котел отопления может работать от разных видов топлива. Итак, что можно выбрать?

Если вы решили применять твердое горючее, то в этом качестве может выступать:

  • уголь;
  • дерево;
  • прессованные топливные гранулы;
  • отходы от деревообрабатывающей промышленности.

https://youtube.com/watch?v=qjwrEuT3WZ4

Если вы решили применить жидкое топливо, то в универсальных моделях можно успешно использовать:

  • бензин;
  • дизтопливо;
  • керосин.

Также вы можете остановить свой выбор на отоплении при помощи природного газа. Этот вид топлива на данный момент считается наиболее экономичным. Однако это практично не для всех видов частного отопления, ведь для его использования необходимо соблюдение некоторых условий.

Особенности газового отопления

Чтобы универсальные котлы можно было использовать на природном газе, важно соблюсти некоторые условия. Это не только защитит вашу семью от различных опасностей, но и исключит проблемы с газовым надзором

Прежде чем использовать отопительные котлы на газу для своего дома, необходимо:

  • проложить газовую магистраль (там, где ее еще нет);
  • пригласить сотрудников газовой конторы для контроля ее прокладки;
  • регулярно обеспечивать сотрудникам пожарной инспекции допуск для проверки газового оборудования.

Большинство универсальных котлов, работающих на газу, способны самостоятельно включаться и отключаться. Это зависит от степени нагрева воды в системе.

Ее температуру также можно регулировать при помощи специального рычага.

Устройство и принцип действия котла

Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.

Основные рабочие узлы теплогенератора

Конструктивные элементы котла на жидком топливе:

  • горелка;
  • камера сгорания;
  • теплообменник;
  • дымоход;
  • блок управления;
  • корпус.

Жидкотопливная отопительная установка комплектуется магистралью с насосом, обеспечивающим подачу топлива, и резервуаром для хранения горючего.

Горелка. Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для поддержания работы теплогенератора.

Стандартная комплектация горелки для жидкотоплевного котла:

Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо.
Блок управления. Определяет фазы запуска, выполняет контроль и осуществляет остановку работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения.
Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания.
Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращая попадание твердых частиц.
Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется.
Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего.
Жаровая труба. Через магистраль тепловая энергия поступает к месту нагрева теплоносителя, который затем циркулирует в отопительной системе.

Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата. Навесные модули позволяют модифицировать оборудование.

Камера сгорания. По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

Теплообменник. Через стенки теплообменника осуществляет передача тепловой энергии теплоносителю. В современных моделях покрытие этого элемента выполнено по принципу радиаторного устройства – это позволяет максимально использовать тепловую энергию, полученную в процессе горения.

Дымоход. Забор воздуха осуществляется с улицы или из котельной. При подаче извне воздух подводится через коаксиальный дымоход или по отдельному каналу. Для повышения эффективности дымогарные каналы снабжаются стальными пластинами – отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.

Блок управления. Автоматика предназначена для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. С технической точки зрения самыми продвинутыми считаются погодозависимые блоки, которые изменяют температуру нагрева теплоносителя исходя из показаний наружных датчиков.

Корпус. Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла. Снаружи корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает оператора от ожога.

Как происходит обогрев помещения

Весь процесс генерирования тепла в жидкотопливном котле, и передачи тепловой энергии к радиаторам отопления можно разбить на несколько этапов.

Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство – в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.

Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.

Этап 3. Топливо-воздушный состав подается на форсунку. Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.

Этап 4. Стены камеры нагреваются. За счет этого происходит нагрев теплообменника и теплоносителя. Теплая вода поступает и циркулирует в системе отопления.

Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
