Как правильно смонтировать распределительную коробку

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Что такое коробка

Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.

По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.

Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.

Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.

Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку.  статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Монтаж распаечных коробок

Прежде чем устанавливать распаечные коробки, создаем сеть штраб, по которым прокладываются электрические провода и кабели от электроустановочных изделий

Важный момент при прокладке проводки: линии к розеткам/выключателям проводятся строго вертикально, а горизонтальные могут располагаться в нишах, образованных стеной и плитой перекрытия.
После выполнения серии штраб и подрозетников осуществляем монтаж проводки, важной частью которой является устройство распаечной коробки. Накладную распаечную коробку крепим к стене с помощью саморезов/дюбелей

Скрытую коробку монтируем непосредственно в стену. Порядок монтажа аналогичен установке подрозетников скрытым способом. В подготовленное отверстие/нишу монтируем коробку и фиксируем алебастром/гипсом.

• Завершаем монтаж распаечной коробки, выполняя коммутацию проводов и кабелей. Наша задача подключить множество проводов к вводу, т.е. магистральному кабелю, содержащему три провода: «фазу», «ноль» и «заземление». Провода, идущие к розеткам, соединяем по цветам: «фазу» с «фазой», «ноль» с «нолем», «заземление» с «заземлением» соответственно. Что касается проводов, ведущих к выключателю, здесь иной принцип. «Фазу» по направлению к выключателю, соединяем с «фазой» цепи освещения, «ноль» освещения соединяем с «нолем» входа.
• Важным в плане безопасности моментом монтажа является соединение проводов. Оно выполняется двумя способами: запаивание нескольких проводов либо соединение клеммами. Изолированные провода аккуратно укладываем в коробку и закрываем, не замуровывая, а оставляя возможность для доступа.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка.

Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности.

Места соединения проводов – самые опасные с точки зрения возникновения пожара.

Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом.

Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

На это можно ответить только одно.

Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно.

При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами.

При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте.

Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

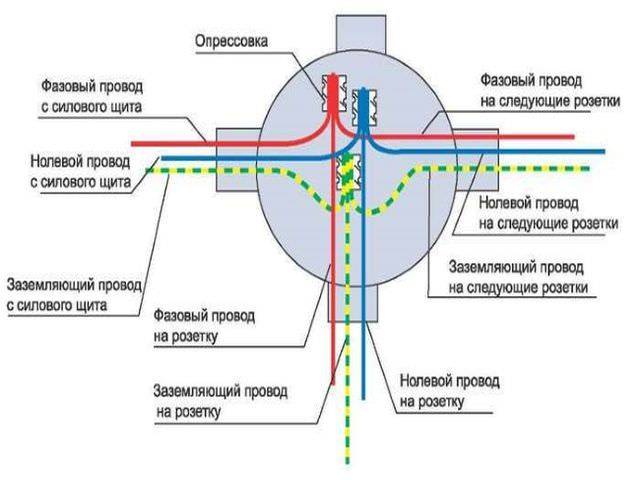

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

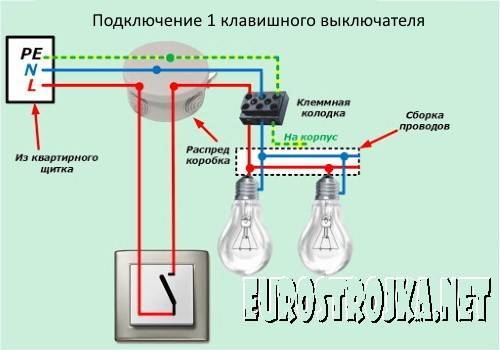

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Плюсы и минусы

Главным преимуществом использования такой схемы подключения электрокабелей является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены. В результате не происходит порчи внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызывать проблемы при неисправности в сети. Связано это с тем, что для того, чтобы добраться до коробки, нужно будет разрушить часть декоративного оформления участка над ней. В случае с использованием данной схемы монтажа такие проблемы отсутствуют.

Кроме этого, к преимуществам такой методики монтажа относятся:

• затраты на установку электропроводки значительно снижаются;
• отсутствует необходимость формирования в стенах отверстий под распределительные коробки;
• простота монтажа и его легкость.

При этом все места соединений должны обладать доступом для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом являются места соединения кабелей. Также к минусам стоит отнести то, что для прокладки требуется большая длина проводов.

Несмотря на целый ряд достоинств, установка проводки в доме без использования распределительных коробок считается вынужденной мерой. Распределительные коробки при монтаже электропроводки повышают безопасность ее эксплуатации, а также улучшают надежность работы электросети.

Как видим, электропроводка без распаечных коробок – вариант монтажа проводов, который имеет некоторые положительные моменты. Однако не стоит забывать и о недостатках. Перед установкой проводов по такой схеме нужно взвесить все «за» и «против», чтобы принять оптимальное и правильное в каждой конкретной ситуации решение.

В чем отличие металлических изделий

Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок.

Металлическая распаечная коробка: 1 – отверстие крепежа крышки; 2 – внутренняя стенка корпуса (алюминий); 3 – отверстие под крепёж DIN-рейки; 4 – внешняя стенка корпуса с эпоксидным покрытием; 5 – зажим для «земли»; 6 – уплотнитель крышки.

Металлическая конфигурация является своего рода универсальным вариантом подобных изделий. Эти коробки можно использовать не только под сети переменного или постоянного тока, но также для сетей:

• телефонных;
• телевизионных;
• компьютерных;
• информационных.

Изготавливаются металлические коробки на основе сплавов, обладающих химической и коррозионной стойкостью. Внешняя поверхность покрывается специальной эпоксидной смолой, которая обеспечивает дополнительную механическую прочность и защиту от ультрафиолета. На корпусе могут присутствовать от 2 до 6 вводов с резьбовыми штуцерами.

В закрытом состоянии исключается попадание инородной среды внутрь металлической коробки благодаря качественному уплотнению крышки и кабельных вводов. Монтаж коробок такой конфигурации допустим внутри помещений и на открытом воздухе. Монтируются они, как правило, в сочетании с жёсткими металлическими трубами, исполняющими роль кабельных каналов. Класс защиты изделий IP66 – IP67.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Соединение проводов в распределительной коробке требует особенной тщательности исполнения. От того, насколько правильно выполнена работа, зависит не только надежная работа электроприборов, но и безопасность помещения.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Подключение розетки, выключателя

Перед тем, как подсоединить выключатель или розетку, разберемся
с цветовой маркировкой проводов.

Согласно норм ПУЭ проводка в доме должна состоять из 3-х
проводов:

Первый – это фазный провод, может иметь разную
расцветку – обычно коричневый или красный . Место его подключения
на электрооборудовании обычно обозначают «L».

Второй – это нулевой провод. Согласно п.1.1.29
ПУЭ, он должен быть обозначен голубым цветом. Место его подключения
на электрооборудовании обязательно обозначается «N».

Третий – это защитное заземление. Он имеет
желто-зеленый цвет. Место его подключения обозначается знаком
заземления.

Подключение розетки

Прежде чем подключать розетку необходимо убедится в отсутствии
напряжения в подключаемой сети. Определить по цветовой раскраске
фазный, нулевой и защитный провод. Прикрутить провода к розетке.
Защитный провод подключаем к заземляющему контакту розетки. А
фазный и нулевой к силовым контактам розетки. Причем,
последовательность не важна. Заключительный этап- закрепление
розетки в посадочной коробке. Если розетка не имеет заземляющего
контакта, то тогда просто подключается фазный и нолевой провод.

Обозначений на такой розетке нет, но по правилам фаза должна
быть справа, а ноль — слева.

Ещё раз проверьте правильность подключения проводов и затяните
контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они
сложились гармошкой, и вставьте розетку в монтажную коробку,
выравнивая его горизонтально, чтобы розетка не была перекошена.
Заверните боковые винты, которые разожмут распорки и зафиксируют
механизм. Если на корпусе подрозетника есть дополнительные винты
для более надёжной фиксации, заверните их тоже.

Подключение розеток шлейфом

В некоторых случаях в доме или квартире приходится подключать
большое количество маломощных потребителей: телевизоры, тюнеры,
системы виденаблюдения, модемы, зарядки для телефонов и др. В этом
случае целесообразно установить блок розеток и подключить их
шлейфом. У большинства современных розеток, всегда имеются по две
клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов (3
приходящих+3 отходящих).

Подключение выключателя

При подключении выключателя следует учитывать то, что согласно
п.6.1.7. ПУЭ, выключатель должен розъеденять фазный провод
светильника или другого оборудования, подключенного через
выключатель. Это является основным требованием, которое мы должны
соблюсти. Ниже приведены схемы подключения одного, двух и
трехклавишного выключателя

При установке колодки выключателя надо следить, чтобы клавиши
располагались правильно, то есть при включении должна нажиматься
верхняя часть клавиши, а при выключении нижняя. Разумеется, на
выключателях нет заземляющего провода, но на светильниках с
металлическим каркасом он устанавливается.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.
