Как правильно обжимать наконечники для проводов — 5 правил опрессовки

Соотношение сечения провода и наконечника

НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.

Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.

Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

  1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
  2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Где купить наконечники для проводов под опрессовку

Прежде чем отправляться в магазин, стоит заранее ознакомиться с предлагаемыми на рынке вариантами. В таблице представлены цены на некоторые наконечники для проводов под опрессовку.

Фото Продукция Характеристики Средняя цена, руб.

Наконечник медный луженый GPH  ( ш = 29 мм) 120 мм.кв.*М 16Форма фланца кольцевая. Материал медь.320
Наконечник медный луженый GPH  ( ш = 29 мм)
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭКМатериал комбинированный — медь и алюминий. Поперечное сечение 25 кв. мм. В наличии продольная герметизация268
Наконечники герметичные изолированные НИМ 25 (CPTAU 25) ИЭК
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)Материал медь. Поперечное сечение 2,5 кв.мм. Кольцевая форма фланца.433
Наконечник медный луженый ТМЛ 2,5мм.кв. х М5 (Ш=10мм)
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767Материал луженая медь. Полиамидная изоляция.536
Navigator НШвИ 10-12 NET-Е10-12 изолированный 4670004710920 155767
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685ПВХ изоляция. Материал луженая латунь. Сечение провода 2,5 кв.мм.87
Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Штыревой втулочный изолированный наконечник НШВИ2 2.5-10, 50шт Передовик 26685

Чтобы выбрать качественное изделие помните, что каждому наконечнику должен соответствовать определенный провод. Несоответствие этих двух элементов чаще всего приводит к ошибкам при выполнении опрессовки. Нельзя пользоваться самодельными наконечниками или для экономии резать гильзу на две части. Надеемся, что вам пригодятся наши советы и помогут сделать правильный выбор.

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Выбор пресс-клещей для наконечников

Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

  • Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
  • Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
  • Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:
  1. До 70 мм².
  2. До 120 мм².
  3. До 300 мм².
  4. До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Конструкция и принцип работы пресса

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.

Основные составляющие ручного пресса для наконечников

На рисунке:

  • Поз. 1 – ось.
  • Поз. 2 – головка.
  • Поз. 3 – полуформы матрицы.
  • Поз. 4 – винт.
  • Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

  • Плунжер насоса совершает возвратно-поступательное движение.
  • В цилиндре создается избыточное давление.
  • Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
  • Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
  • В конструкции установлен двухходовой плунжер.
  • На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
  • Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
  • Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.

Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.

Набор матриц

Открыть головку пресса и вставить в пазы матрицы.

Подготовка пресса к работе

  • Поместить наконечник с жилой между матрицами.
  • Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
  • Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
  • В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.

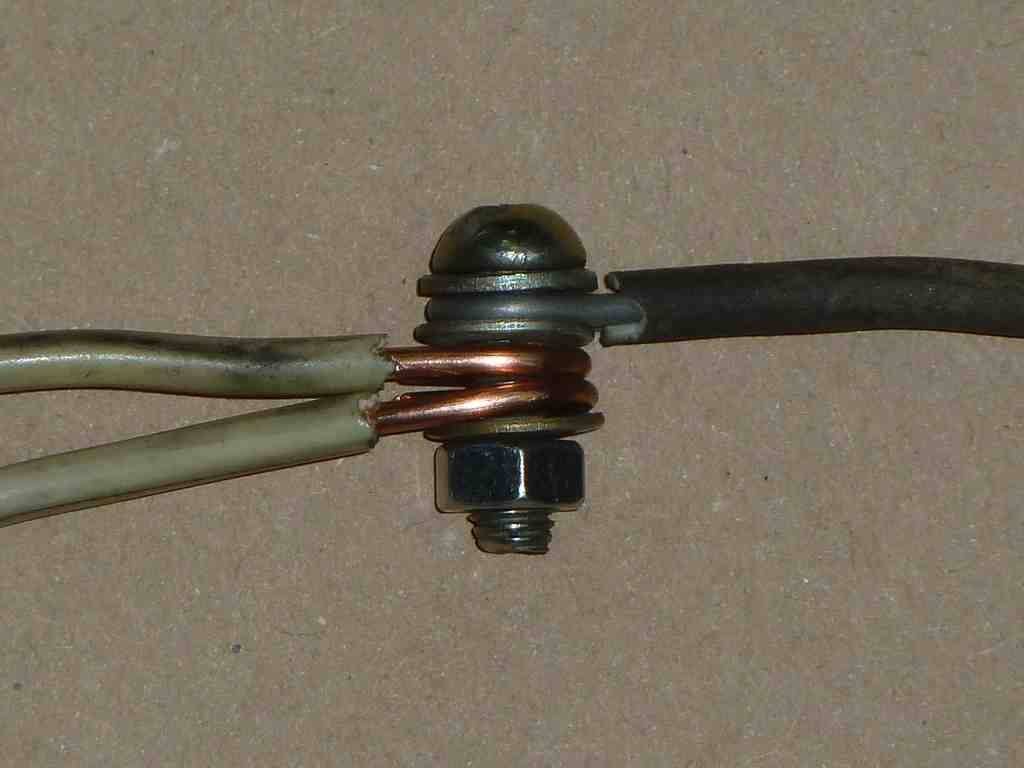

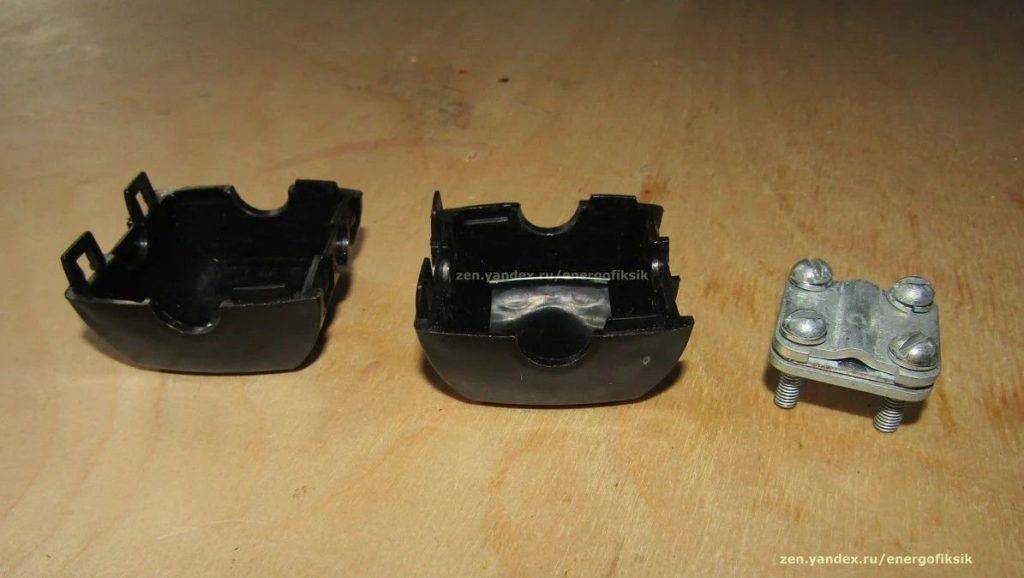

Болтовое соединение кабелей и проводов и с помощью специального зажима («ореха»)

В моей практике были случаи, когда необходимо было соединить провода из разных материалов (меди и алюминия). Здесь просто не обойтись без болта с гайкой и шайбы, с помощью которых ток протекает по проводнику без всяких проблем. Тут главное хорошенько протянуть ключом болтовое соединение для лучшего контакта. Однако делать это надо без фанатизма, в противном случае можно загубить все дело на корню, сломав ключ или болт.

Также в таком деле очень может пригодиться так называемый «орех», только не грецкий, а металлический. Это такой зажим, который тоже необходимо протягивать, только отверткой, предварительно перед этим вставив оголенные жилы в специальные пазы.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:

  • от длины наконечника
  • и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

  • первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
  • следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
  • для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Опрессовка проводов гильзами: подробная инструкция.

Для соединения проводов с помощью гильз в первую очередь нужно изучить технические таблицы и подобрать в соответствии с заданным сечением проводов нужный размер гильзы, матрицы (фигурной скобки/паза клещей) и пунсона (подвижного элемента опрессовочного инструмента, которым осуществляется непосредственное давление на гильзу). А дальше дело техники…

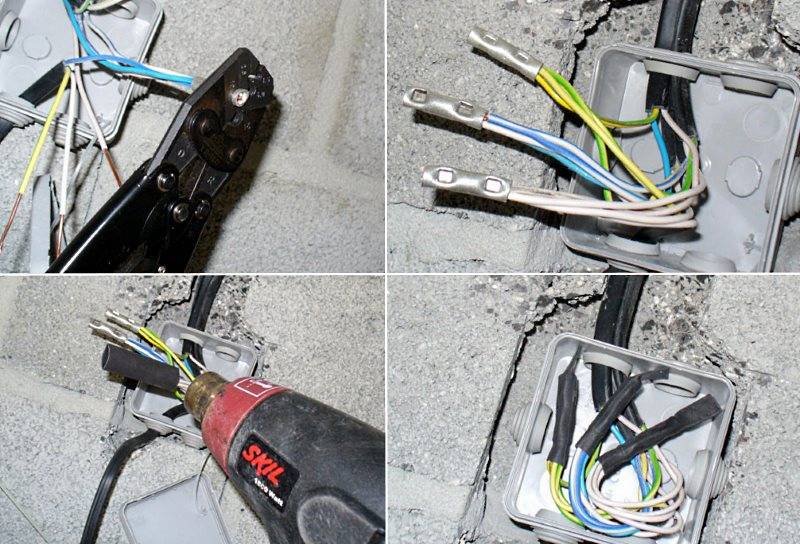

  1. Заведите провода в коробку и снимите с них внешнюю изоляцию на 3 см, если планируется использовать гильзы с сечением 4-16 мм. кв., или на 2 см, в случае применения гильз меньшего сечения.
  2. Отсортируйте провода по группам. Просуньте каждую из групп в гильзу нужного сечения. В нашем примере провода имеют сечение 2,5 мм. кв., они разделены на группы по 4 провода, следовательно, идеальным вариантом является использование гильзы с сечением 10 мм. кв.

  1. Для таких гильз в соответствии с техническими таблицами могут использоваться пресс-клещи ХД-16Л, с их помощью и проведите двойной обжим каждой из гильз – на их входе и выходе.
  2. Осталось лишь заизолировать полученные соединения. Сделать это можно, надев и обдув горячим воздухом кусок термоусаживаемой трубки с клеевым слоем, а также просто обмотав нужные места изоляционной лентой.

На этом опрессовку проводов гильзами можно считать завершенной.

Полезные советы и рекомендации.

  1. Используя гильзы для удлинения цепи, стык проводов делайте ровно по центру гильзы.
  2. Очень внимательно подбирайте сечение гильзы под соединяемые провода: чем правильнее они будут подобраны, тем меньше пустот, повышающих риск плохого контакта, останется внутри гильзы, тем лучше. Если же сделать этого не удалось, заполните пустующее место в гильзе кусочками оголенного провода. Их длинна, естественно, должна быть меньше длины используемой металлической трубки.
  3. Изоляция опрессованных гильзами проводов должна выходить за срезы гильзы, как минимум, на 1см.
  4. В случае сращивания разного количества проводов с обеих сторон или хотя бы одного многожильного кабеля для опрессовки следует применять не гильзы, а изолированные наконечники (НШВИ).

Приспособления для опрессовки наконечников

Опрессовка наконечников кабеля может выполняться разными инструментами и приспособлениями.

Некоторые из них представлены в таблице:

Пресс-клещи

Пресс-клещи для качественной опрессовки наконечников, с номинальным сечением от 1,5 до 16 мм², выпускают многие компании.

При выборе инструмента необходимо учитывать:

  • Форму опрессовки.
  • Размеры сечений наконечников.
  • Расположение приспособления относительно детали – фронтальная или боковая опрессовка.
  • Наличие храпового механизма.

Пресс гидравлический для кабельных наконечников

Гидравлический ручной пресс предназначен для опрессовки кабельных наконечников и гильз шестигранником, сечением до 70 мм².

Медные наконечники и гильзы не должны превышать площадь сечения 50 мм².

Механический ручной пресс

Такое устройство предназначено для опрессовки трубчатых кабельных наконечников из меди на гибких многопроволочных жилах.

Электромеханический ручной пресс

Используется для выполнения большого объема опрессовки кабельных наконечников — быстро и с хорошим качеством. В инструменте можно точно установить и поджать наконечник таким же образом, как и обычными пресс-клещами. А доводка опрессовки, выполняется с помощью установленного электродвигателя. Различные типы наконечников опрессовываются сменными пресс-матрицами.

Преимущества аппарата:

  • Компактность и малый вес.
  • Универсальность.
  • Большая емкость аккумулятора, можно опрессовать до 300 трубчатых медных наконечников, сечением 10 мм².
  • Длительный срок службы.

Недостаток: большая цена.

Комбинированное и сплошное обжатие можно применять лишь при наличии большого давления, которое создает пресс для кабельных наконечников гидравлический.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.


НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

  • ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
  • ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
  • гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
  • для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
  • гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².


Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.


Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки


Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.


Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².


Двойные НШВИ – когда требуется обжать 2 жилы

Пайка наконечников

Некоторые наконечники подразумевают крепеж с помощью пайки. Как правило, эти модели выпускаются в луженом исполнении. Если наконечник рассчитан на малое сечение до 10 кв. мм, то его получится припаять при помощи обычного паяльника. Если же трубка большая, то следует воспользоваться газовой горелкой. При этом сам проводник предварительно зачищается и залуживается оловянно-свинцовым припоем. Метод подходит только для медных наконечников и кабелей. По качеству такое соединение уступает разве что сварке.

Надежное подключение кабеля требует оконцевания его жил. Для проводов большого сечения следует применять наконечники. Тонкие можно оконцевать и без них. Для этого достаточно сделать аккуратное кольцо с помощью длинногубцев или пассатижей.

Наконечник подбирается с учетом материала и сечения токоведущей жилы. Для качественного оконцевания желательно использовать специальный пресс или монтажные клещи. При их отсутствии или малом объеме работ допустимо прибегнуть к пайке наконечника.

Преимущества и недостатки

Стандартные клещи для обжимания электропроводов — это инструментарий, главная задача которого, создать прочный крепеж между гильзой или токопроводящим элементом щетки (ТЭЩ) и кабелем.

Зрительно похожи на обычные плоскогубцы, только имеют матрицы с рельефом, а не губки. Применимы во всех промотраслях, а также быту.

Достоинство применения клещей состоит в том, что матрицы инструмента создают такое плотное касание к жилке ТЭЩ, что в него не может попасть вода и кислород. Это защищает от окисления. Отдельно следует выделить широкий выбор инструмента в специализированных маркетах по разумной цене. В зависимости от конструкции и возможности менять губки, стоимость будет меняться.

Вам это будет интересно Схемы прозвонки кабеля

На заметку! Электрики рекомендуют прессклещи с губками, которые можно просто заменить.

Недостатков у конкретно клещей не выявлено. Нюанс в неразъемном соединении наконечника и провода, которое не удастся снова разъединить.


Часто используется обжимная гильза

Маркировка

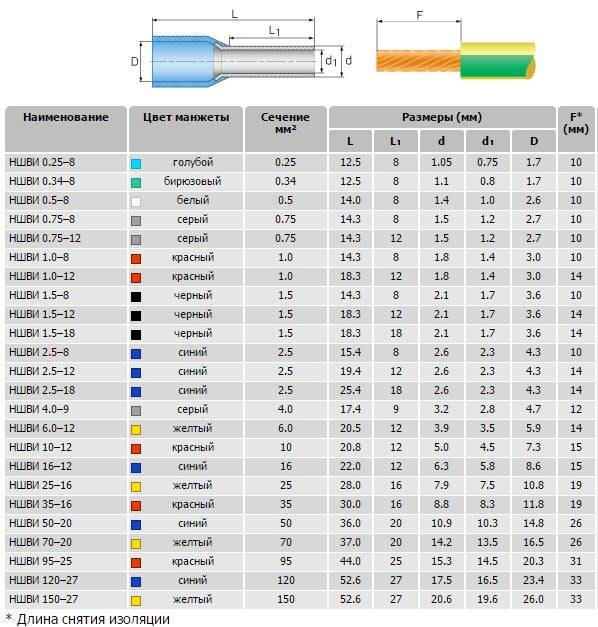

Условные обозначения наконечников расшифровываются следующим образом: НШВИ 1,5-8

Н-наконечник

Ш-штыревой

В-втулочный

И-изолированный

1,5 — для провода сечением 1,5мм2

8 — длина неизолированной части наконечника 8мм. 8мм самая распространенная и чаще всего применяемая длина наконечника сечением до 4мм2. Более длинные нужны для каких-то специальных глубоких клемм.

Наконечники под два провода НШВИ (2) применяют для изготовления шлейфов, когда Вам необходимо подключить несколько автоматических выключателей смонтированных в один ряд.

Для обжима этих наконечников применяют специальный инструмент — кримперы. Разнообразие видов кримперов очень большое, от самых дешевых, до стоимостью около 200 евро.


Ранее, когда такой инструмент не был распространен, электрики обжимали подобные наконечники простыми кусачками. Но все же для надежности контакта и качества выполнения работы следует обжимать наконечники только предназначенным для этого инструментом.

Устранение неисправностей

В таблице указаны некоторые неисправности и способы их устранения:

Наименование неисправностиПричинаСпособ устранения
Пресс для наконечников кабеля не развивает максимальное давление или вообще не качает.Нет масла в гильзе для поршня, или оно не той консистенции.
  • Откручивается своими руками ручка на корпусе.
  • Выкручивается пробка на масляном баллоне.
  • Заливается по уровню масло.
  • Пробка и ручка устанавливаются на место.
  • В качестве рабочей жидкости лучше использовать индустриальное масло марки И-20А, можно ВМГ 3.
Из-под рабочего поршня течет масло.Получила дефекты уплотнительная манжета.
  • Выворачивается вилка.
  • Снимается вилка и возвратная пружина.
  • Вкручивается запорный клапан и качается рычаг, пока из узла не появится дефектная манжета.
  • Деталь меняется.
  • Откручивается запорный клапан, и рабочий поршень принудительно возвращается в нижнее положение.
  • Вставляется возвратная пружина и вкручивается вилка.

Качественный и удобный инструмент для опрессовки кабельных наконечников – это залог надежного соединения кабелей и проводов любого сечения.

Зачем нужны НШВИ и НШВИ-2?

Многие мастера, особенно представители предыдущих поколений, спорят о необходимости применения НШВИ и НШВИ-2, считая данные изделия лишней тратой средств. И аргументируя это тем, что обычный многожильный провод достаточно только правильно затянуть. Но является грубой ошибкой, приводящей к частым проблемам и неисправностям бытовой электросети.

Зачем нужны наконечники НШВИ и НШВИ-2:

  1. Наконечники уберегают жилу от деформации и механического повреждения, которое неизменно следует за качественной затяжкой фиксирующего винта автоматического выключателя.
  1. Правильно опрессованные изделия представляют собой ровную поверхность, контакт которой с винтом автомата будет намного лучше, чем просто скрученного многожильного провода.
  2. Наконечник соединяет между собой все жилы провода, поэтому резко снижается возможность их разброса при монтаже. А несколько выбившихся жил приводят к ухудшению контакта соединения.

НШВИ и НШВИ-2 применяют, в основном, при подключении коммутационных приборов, таких как автоматические выключатели, УЗО, дифференциальные автоматы, реле времени и т.д.

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

  • гидравлические и механические прессы;
  • гидравлический пресс ручного типа;
  • механический пресс ручного типа;
  • гидравлический пресс с электрическим приводом;
  • пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Предыдущая
РазноеЧто такое электроустановка?
Следующая
РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
