Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту

Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур

При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

необходимость предварительной очистки отработки от механических загрязнителей;
разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Из газового баллона

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

уровень, рулетка;
дрель;
напильник;
болгарка;
сварочный аппарат;
стальные уголки;
трубы для горелки и дымохода;
газовый баллон на 50 л;
емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

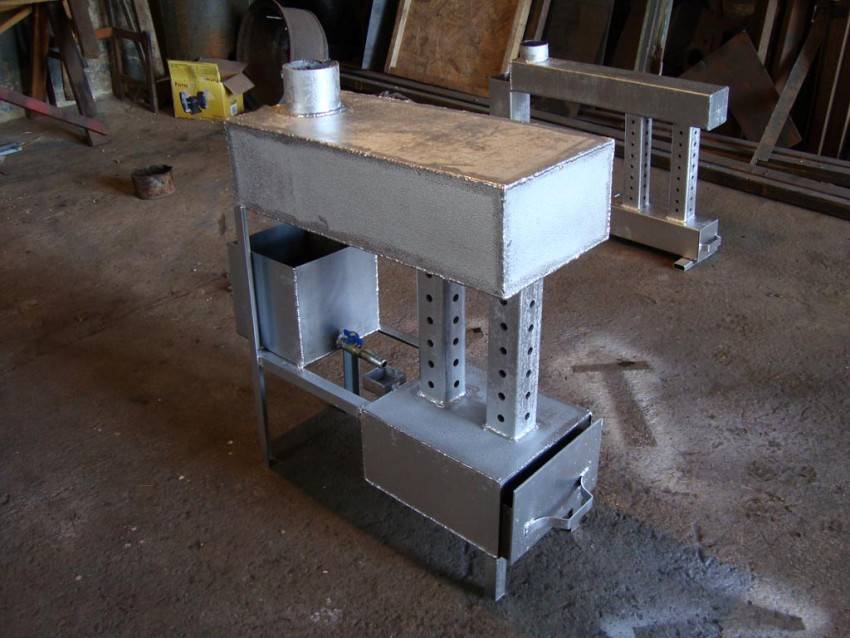

Печь на отработке своими руками

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Варианты повышения эффективности работы мини-печи своими руками

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

В помещении, где постоянно находятся люди, применять такой печь не рекомендуется

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом

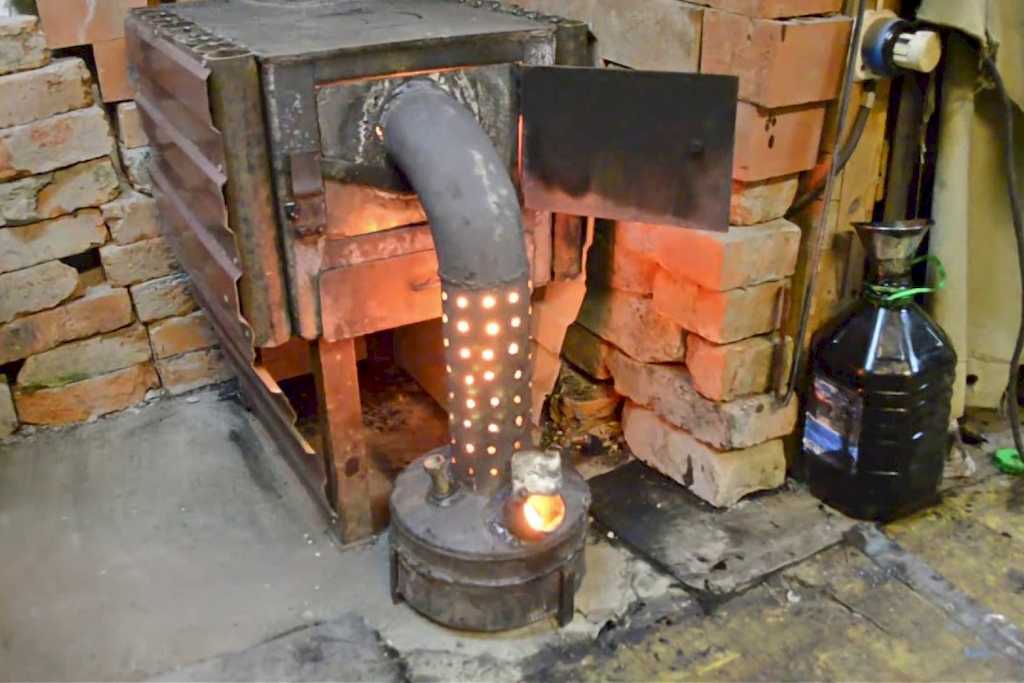

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

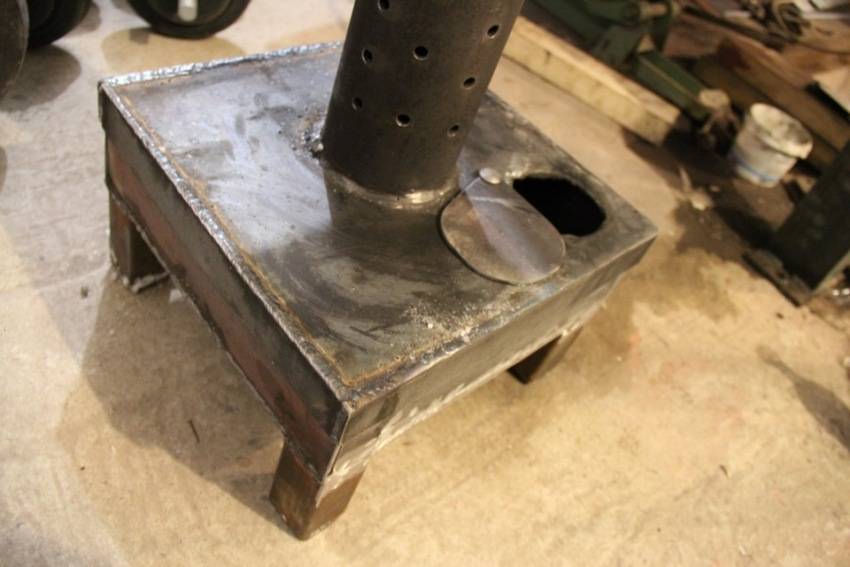

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Установка печи на отработанном масле в домашних условиях. Пошаговая инструкция

Можно рассмотреть вариант создания печи капельного типа. Основным является баллон, предусматривают емкость для масла и дымоход. Рекомендуется действовать пошагово, чтобы избежать ошибок.

Самодельная печь на отработке

На дне баллона сделать отверстие для отхода газа

Баллон изначально был герметичен, однако для работы печи нужно нарушить его целостность. Первым делом сверлят отверстие по центру днища. Этот участок смазывают маслом, как и сверло, что обеспечит безопасные условия для работы.

Прорезать место для дверцы

В баллоне нужно предусмотреть дверцы, для этой работы используют болгарку. С ее помощью необходимо прорезать металл. Но эту часть выбрасывать нельзя, она будет крепиться в дальнейшем здесь же. Размеры дверцы произвольные, но ширина обычно меньше диаметра баллона.

Из прокатной стали сделать круг с отверстием по центру

Для работы был подготовлен лист прокатной стали. Из него нужно вырезать круг (он будет выполнять функцию диска). Размер должен соответствовать диаметру баллона. В диске также по центру делается отверстие. Используют электродрель.

Устройство прямого горения

Установить диск между дверьми

Диск располагают на участке, где планируется устанавливать дверцы. По возможности нужно задействовать сварочный аппарат для установки металлических элементов. Но если это не удается сделать, применяют стандартный крепеж.

В трубе нужно просверлить отверстия для подачи кислорода

Чтобы обеспечить доступ воздуха внутрь камер, куда попадают отработанные соединения, необходимо предусмотреть отверстия. Их не может быть мало, но и слишком большое количество может привести к высвобождению дыма за пределы камеры. Используется труба, ее стенки должны быть умеренно перфорированы.

Вставить трубу в диск. Следить за герметичностью швов

Труба устанавливается по центру ранее подготовленного диска. Нужно проверить, соответствует ли размер отверстия, если нет, его можно расширить. Так обеспечивается переход между топливным баком и камерой сгорания.

Схема масляной печки на отработке

К кругу приварить тормозной автомобильный диск

Если есть старый автомобиль, можно снять деталь оттуда. В противном случае рекомендуется спросить у соседей, знакомых, родственников о ее наличии. Если не удается найти, можно всегда обратиться к продавцам подержанных авто или деталей к ним. Тормозной диск следует приварить к ранее изготовленному кругу, конструкция будет выполнять функцию муфты.

Над чашей приварить трубу-капельницу

В боковой части баллона делают отверстие. Здесь необходимо установить трубку-капельницу. Причем ее выходное отверстие должно располагаться с той же стороны, где находится чаша.

Последний шаг – приварить дымоход

В верхней части баллона устанавливается труба, которая будет выполнять функцию дымохода. Ее необходимо приварить. Каждый сварной шов впоследствии следует зачистить.

Труба для печки на отработке

Что такое отработка: преимущества и недостатки

Отработанное масло, или же просто отработка, широко используется для работы печи. Такое масло можно найти в больших количествах на всевозможных автомобильных предприятиях, СТО и мастерских. Для печей используется индустриальное, трансмиссионное и моторное масло.

Утилизировать отработку можно, но зачем, когда можно сэкономить хорошие деньги, изготовив из нее печку своими руками. Отработанное масло дает теплоотдачу, которая равняется 15 кВт работы электрообогревателя. Расход при этом составляет от 05 и до 2 литров в час.

Печи на отработке работают по принципу прямого нагревания воздуха, с их помощью можно отапливать такие небольшие помещения, как мастерские, теплицы, гаражи и так далее. Также такая печь пригодиться и на автосервисе, где не нужно будет долго искать нужное топливо.

Печи на отработки имеют следующие преимущества:

отсутствие гари и копоти при сгорании масла;
печь проста в работе;
высокий уровень пожаробезопасности, поскольку горят лишь пары топлива, а не оно само.

Но стоит учитывать и недостатки топлива:

отработанное масло содержит массу примесей, влаги, спиртов и многого другого, что, при использовании в котлах может засорить фильтры и форсунки, и даже спровоцировать взрыв в блоге подогрева;
масло перед использованием в котле нужно фильтровать и очищать, что невозможно сделать самостоятельно;
невозможность держать на холоде отработку, оно должно храниться либо в отапливаемом помещении, либо в закрытом виде в бочке на глубине, соответствующей уровню замерзания земли.

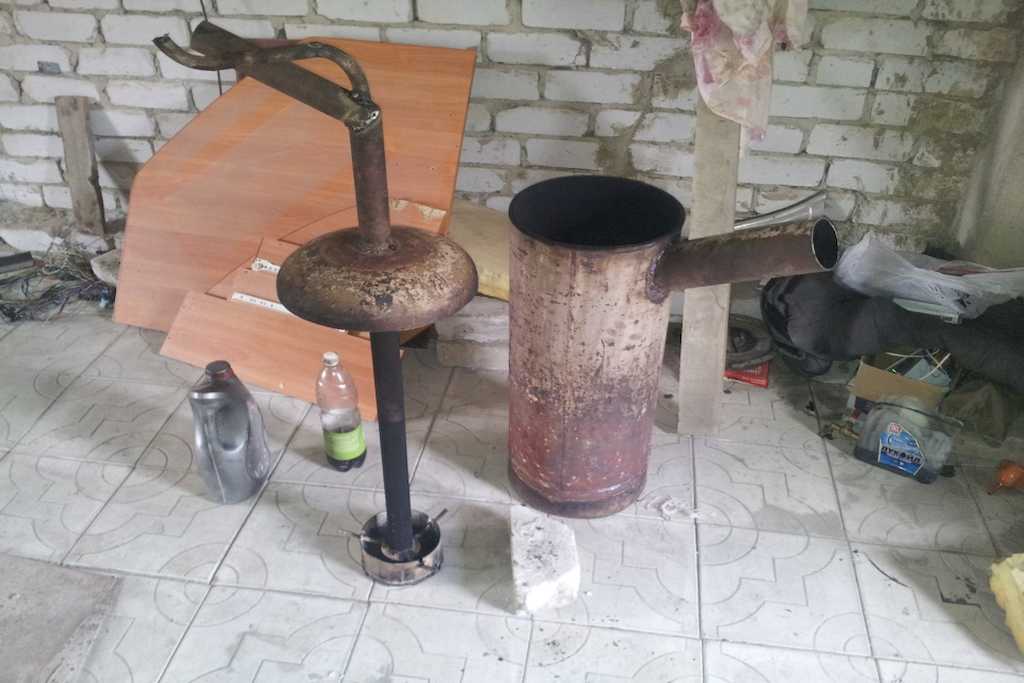

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы — схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников — конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
Устроить обдув корпуса бытовым вентилятором.
Обварить тело буржуйки дополнительными теплосъемными ребрами.
Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) — теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению

Последний способ отбора тепла — для опытных мастеров. Превратите простую капельницу в котел на отработанном масле — установите на корпус водяную рубашку толщиной 3-4 см и утеплите снаружи, как об этом рассказывается в последнем видео:
