Пластиковая вставка в колодец: пошаговый инструктаж по установке

Герметизация прохода водопроводной трубы через бетонную стенку колодца

При устройстве водопровода трубу из колодца приходится проводить сквозь отверстие в стенке шахты, через которое в источник также может просачиваться грязная вода с поверхности. Надежнее всего это отверстие можно уплотнить способом, напоминающим установку поплавкового крана в стенке сливного бачка:

1. В отверстие заводим дюймовый латунный сгон, щедро обмазанный фиброрезиной. Этим же материалом необходимо тщательно заполнить все щели.
2. С обеих сторон на сгон необходимо надеть по 2 шайбы с внутренним диаметром в 1 дюйм – сначала резиновую (вырезаем из обычной автомобильной камеры), потом стальную.

Опять же с обеих сторон накручиваем гайки (они должны сжать стенку колодца), а затем – ПНД-фитинги для подсоединения трубы из того же материала диаметром 32 мм.

Как сделать декоративный колодец из дерева для сада своими руками

Декор колодца на даче своими руками можно осуществить при помощи обычных столярных инструментов. Процесс включает в себя создание основания, а также формирование навеса в виде крыши.

Изготовление колодца

Пошаговая инструкция создания декоративного колодца своими руками предусматривает наличие следующих инструментов:

• столярный угольник;
• мелкозубая пила;
• стамеска;
• напильник;
• фреза;
• крепежные изделия (клей, шурупы).

Декоративный колодец из подручных материалов своими руками создается следующим образом:

1. При помощи угольника на досках размечаются положения вырезов.
2. В отмеченных местах создаются два одинаковых пропила мелкозубой пилой.
3. Стамеска используется для удаления промежутков между спилами.
4. Пазы зачищаются напильником, а округлые формы создаются при помощи фрезы.
5. Собирается корпус, соединяя доски соответствующими пазами.
6. К верхним доскам прикрепляются дополнительные накладки посредством шурупов или на клей.
7. В парапетных досках создаются пазы для закрепления стойки каркаса.

После этого можно устанавливать стойки из прочных досок. Размеры могут различаться, в зависимости от конкретных габаритов.

Совет! Значительно упрочнить сооружение помогают поперечные связывающие элементы, ставящиеся в распор между стойками. Все детали соединяются болтами в углах стенок.

Как сделать крышу декоративного колодца

Опорой для навеса служат две стойки, расположенные одна напротив другой. Также на стойках закрепляется подъемный механизм для ведер с водой, который также называют воротом. В некоторых случаях стойки могут не закрепляться на самой постройке, а вкапываться в землю рядом с конструкцией.

Перед установкой, навес необходимо собрать. В большинстве случаев он представляет собой конструкцию из двух треугольников, соединенных между собой. Их размер зависит от конкретных целей навеса. При установке стоек непосредственно за обшивкой, длина треугольников закономерно будет больше. Главной функцией навеса представляется защита постройки от попадания дождевой воды. По этой причине желательно всегда делать разлет минимум на 20 см больше размеров каркаса.

В качестве основного материала для навеса декоративного колодца для скважины могут выступить:

• оцинкованный профиль;
• металлическая труба;
• деревянный брус.

Навес из бруса собирается с помощью саморезов и заранее выпиленных пазов Внимание! Для усиления конструкции в местах соединения целесообразно использовать укрепляющие бруски или металлические уголки. При установке стоек на бетонное кольцо порядок создания навеса может меняться. В данном случае сначала происходит сборка рамы, охватывающей кольцо

Ее часто делают из досок толщиной от 30 мм. Стойки из того же материала закрепляются на раме и укрепляются специальными накладками, которые выполняют усиливающую и декоративную функции. На выбор бруса для рамы влияет вес собранного навеса и планируемая нагрузка

В данном случае сначала происходит сборка рамы, охватывающей кольцо. Ее часто делают из досок толщиной от 30 мм. Стойки из того же материала закрепляются на раме и укрепляются специальными накладками, которые выполняют усиливающую и декоративную функции. На выбор бруса для рамы влияет вес собранного навеса и планируемая нагрузка

При установке стоек на бетонное кольцо порядок создания навеса может меняться. В данном случае сначала происходит сборка рамы, охватывающей кольцо. Ее часто делают из досок толщиной от 30 мм. Стойки из того же материала закрепляются на раме и укрепляются специальными накладками, которые выполняют усиливающую и декоративную функции. На выбор бруса для рамы влияет вес собранного навеса и планируемая нагрузка.

Крыша крепится на установленные стойки в собранном виде. В некоторых случаях возможна сборка непосредственно на конструкции, однако этот процесс сопряжен с огромным количеством сложностей и далеко не всегда удобен.

Размеры и разновидности пластиковых колодцев

Размеры и схема сборки пластиковых колец

В зависимости от размера и модификации пластиковые колодезные кольца могут быть:

• цельным куском трубы нужной глубины;
• в виде колец с резьбовым соединением;
• как отдельные секции длиной в несколько метров;
• разновеликими кольцами с прокладкой из резины и замковым соединением типа шип/паз.

Колодцы из полимерной трубы

Существуют модели с дном и без него, кольца-переходники для сужения или расширения ширины колодца, пластиковые люки с крышками. В кольца могут быть вмонтированы патрубки разных размеров для присоединения труб и насосных агрегатов. Модели для самого глубокого яруса обладают возможностью «якорения». Другими словами, система напоминает детский конструктор с определенным набором элементов, которые вы и собираете в подходящую вам конструкцию.

Размер	d (мм)	d (мм)
Dn 110	110	110.3
Dn 125	125	125.3
Dn 160	160	160.4
Dn 200	200	200.5
Dn 250	250	250.5
Dn 315	315	315.6
Dn 355	355	355.7
Dn 400	400	400.7
Dn 450	450	450.8
Dn 500	500	500.9
Dn 630	630	631.1
Dn 710	710	711.2
Dn 800	800	801.3
Dn 900	900	901.5
Dn 1000	1000	1001.6

Размеры пластиковых колец для колодцев, ГОСТ 32413-2013

Основные типоразмеры ПВХ труб для колодцев:

• Dn 315: внутренний диаметр 315 (мм);
• Dn 400: внутренний диаметр 400 (мм);
• Dn 500: внутренний диаметр 500 (мм);
• Dn 630: внутренний диаметр 630 (мм).

Диаметр полимерных элементов для колодца варьируется от 60 до 100 см

При выборе обращайте внимание, внутренний это диаметр или наружный. Для лучшей устойчивости к давлению грунта стенки укрепляют ребрами жесткости

Например, если внешний диаметр 90 см, то внутренний будет примерно 75-78 см в зависимости от толщины стенки.

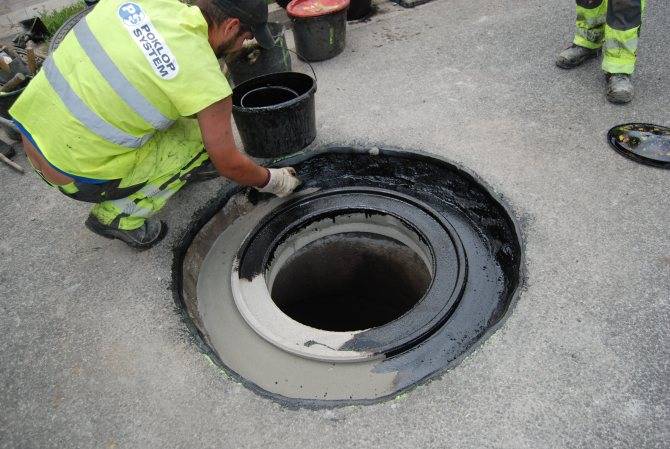

Установка и закрепление

Монтаж канализационного люка Легкие полимерные или полимерпесчаные люки можно установить самостоятельно. Тяжелые чугунные или бетонные конструкции потребуют помощи других людей или техники. На пешеходных дорожках крышки должны находиться вровень с покрытием. Если люк размещен на клумбе, его лучше немного поднять над уровнем земли, чтобы грязь не попадала в колодец.

Этапы работ по установке своими руками:

1. Вначале устанавливается опорное кольцо на прочное основание – опалубку. Для точности необходимо пользоваться уровнем. Если монтаж будет произведен под уклоном, то конструкция со временем придет в негодность и разрушится. Для соединения бетонных колец с опорным кольцом люка используется раствор цемента. Когда он полностью затвердеет, работу можно продолжать.
2. Монтируется крышка. Как это делать, зависит от модели.
3. Заключительный этап – заливка отмостки. Делается на расстоянии 1,5 м от центра люка. Используется раствор цемента. Чтобы отмостка имела аккуратный вид, края отгораживают кирпичом или гнущимся металлом, дно засыпают песком и заливают бетоном. Когда застынет – приспособления убирают.

После установки канализационного люка его можно украсить искусственным камнем или прикрыть слоем синтетической травы. В крышках иногда обустраивают клумбы, чтобы растительность скрывала присутствие септика на участке.

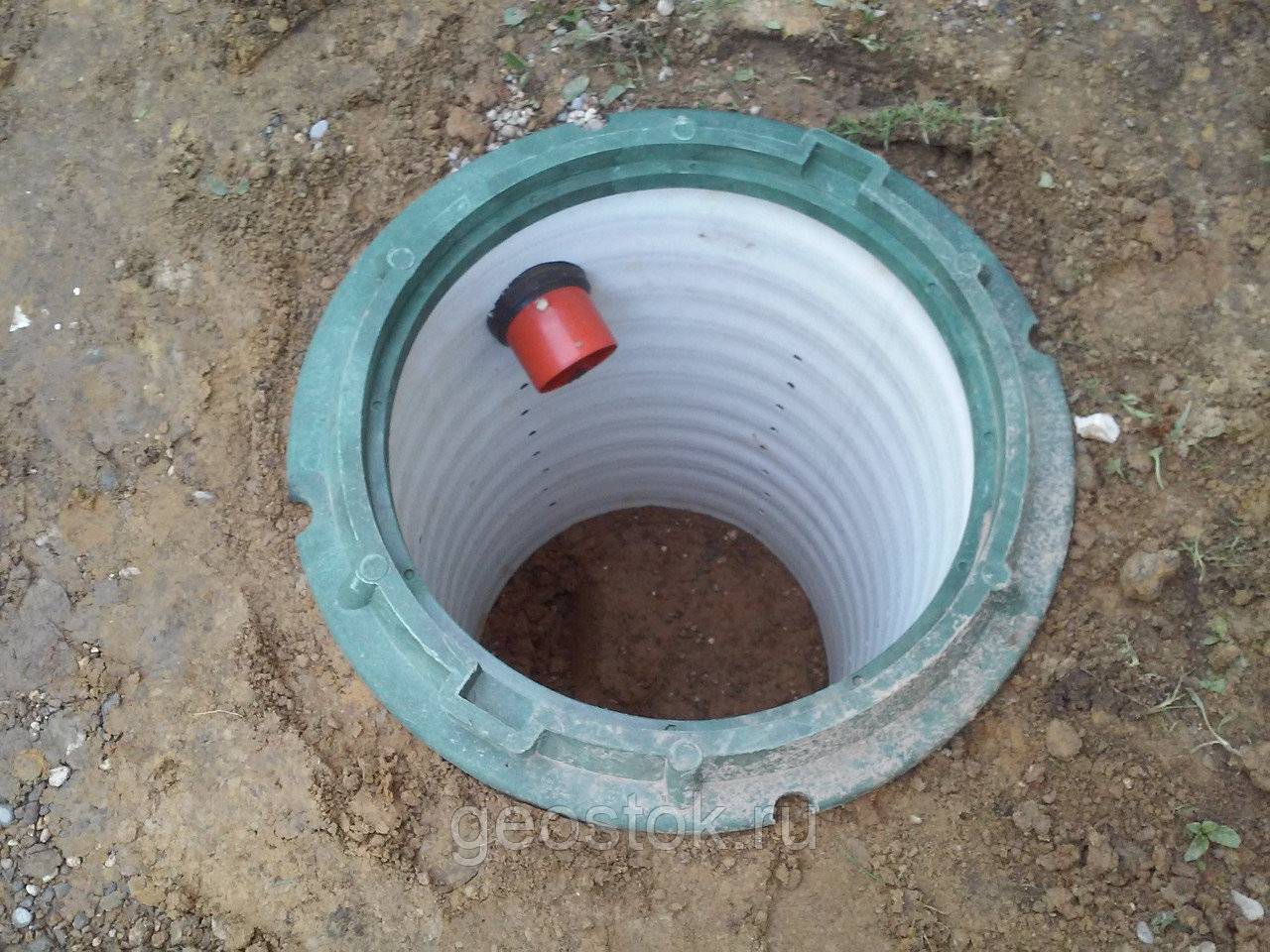

Предназначение пластиковых вставок

Основным преимуществом пластиковых конструкций является их практичность. В отличие от бетонных аналогов их легко транспортировать к месту сборки, что неизбежно сокращает расходы на доставку. При их монтаже не нужна специальная техника.

Пластиковые вставки защищают от попадания в скважину обваливающейся земли, просачивания грунтовых и поверхностных вод, служат изолирующим барьером и элементом формирования стенок колодца.

Чем качественнее пластик, тем дольше служит скважина. Ребра жесткости выполняют в конструкции две важных функции:

Придают дополнительную прочность конструкции.
Служат грунтовыми зацепами, защищая от всплытия.

Дополнительная жесткость нужна для предотвращения деформаций, вызванных подвижкой грунта. В основном они происходят по естественным причинам. В этом отношении бетонные конструкции более устойчивы к механическому воздействию.

Выполняя функцию грунтовых зацепов, ребра жесткости препятствуют всплытию емкости. Если бы их не было, то при повышении уровня грунтовых вод емкость бы неизбежно поднималась. Такое всплытие приводит к деформации конструкции.

Ограничения

Пластиковые колодцы не везде можно установить. Например, в сейсмоопасных районах с выше 7 баллами, пластик лучше не использовать. То же самое касается областей на Севере с вечной мерзлотой и температурой воздуха ниже -50 градусов.

Если колодец старый

Когда возникает необходимость реанимирования негодных для питья колодцев или строений для технических нужд, тогда справиться с задачей помогут трубы большого диаметра, выполненные из полимерных частей.

Благодаря полипропиленовым и полиэтиленовым кольцам другого диаметра в сторону уменьшения, можно просанировать и углубить колодец, вернув таким образом ему жизнь.

Процесс работы следующий:

1. Требуется откачать воду.

2. Донный фильтр, состоящий из щебенки или камней нужно убрать до песка.
3. Кольца диаметром 850-950 мм соединяются с применением водостойкого герметика.
4. Пластиковый ствол опускается в старую шахту.
5. Лишнее место следует заполнить смесью из песка и гравия, при этом не забыв про утрамбовку.
6. Проводится формирование фильтрующего слоя на дне.

При таком способе реанимации старого колодца можно значительно сэкономить не только трудовые, но и денежные затраты.

Размер колодца

Высота колодезных колец может варьироваться от 50 до 150 см. Чем выше показатель, тем больше веса у конструкции. Это становится главной причиной выбора пластиковых колец с минимальной высотой, что конечно же позволяет провести монтаж в одиночку.

Рекомендуется покупать небольшие конструкции, чтобы не переплачивать и искать так называемую «золотую середину», особенно на дачу.

Также отличия имеются в жесткости:

• SN2 подходит для глубины до 2 м и диаметра 600/900/1500 мм;
• SN4 – от 2 до 4 м с показателями диаметра 680/970/1600 мм;
• SN6 – 4-6 м и 700/1000/1800 мм;
• SN8 – 6-8 м, диаметр как у SN6;
• SN12 – 8-12 м, при диаметре 800/1200/2200 мм;
• SN14 – 12-16 м, 850/1300/2400 мм.

Разновидности по материалу изготовления

Канализационные люки изготавливают из следующих материалов:

• чугун серый;
• высокопрочный чугун, который по номинальной нагрузке в 4 – 5 раз выше серого;
• полимерпесчаная смесь;
• пластик;
• композиты;
• прочная резина;
• железобетон или бетон.

Каждый материал имеет свои преимущества и недостатки.

Чугунные изделия

Чугунное колодезное перекрытие Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.

Преимущества при эксплуатации чугунных люков:

• долговечность;
• выдерживание больших нагрузок;
• устойчивость к резким перепадам температур.

Недостатком является большой вес изделий, а также возможность появления искры, что в некоторых сферах недопустимо. Например – при установке на газовой магистрали может произойти взрыв. Чугунные изделия часто становятся объектами хищения, поэтому требуется дополнительная защита от вскрытия замков.

Пластиковые люки

Полимерная крышка для канализационного колодца Одним из преимуществ пластиковых канализационных люков является их низкая стоимость, так как они могут изготавливаться из вторичного сырья. С каждым годом промышленность предлагает все более прочные модели, которые не уступают металлическим.

Пластику можно придать любой цвет, добавив пигмент на этапе плавления. Особенно популярны пластиковые модели в частных септиках и ливневых канализациях. Устанавливают полимерные люки в пешеходных зонах без опасения, что они могут быть похищены – пластик не представляет ценности для грабителей.

Синтетические материалы не подвержены воздействию температур и не выгорают под действием ультрафиолета. Внешний вид участка сохранится длительное время. Если не превышать нагрузки, то пластик прослужит долго.

Единственный недостаток – такие материалы не подходят для автомагистралей с большим движением, так как быстро разрушаются.

Полимерпесчаная смесь

Полимерпесчаное перекрытие Представляет собой сочетание песка – 70% и пластиковых отходов – 30%. Качество готовой смеси зависит от чистоты сырья – отсутствия в ней технических масел. После измельчения и плавления компонентов из смеси можно отлить изделие любой формы. После застывания приобретает следующие характеристики:

• не подвержена воздействию агрессивных жидкостей, поэтому может использоваться в колодцах с бытовыми и промышленными отходами;
• устойчива к низким и высоким температурам;
• мало весит;
• не вызывает искру, поэтому изделие безопасно.

Люки не представляют материальной ценности по сравнению с чугуном или железом.

Люки из композитного материала

Композитный люк канализации Пользуется популярностью композитный материал премикс. Производство основано на применении наноматериалов, которые позволяют хорошо смешивать компоненты в составе композита.

Премикс содержит:

• стекловолокно;
• кальцит;
• полиэфирные смолы;
• другие добавки.

Материал получают методом нагревания до 100 градусов, после чего отливают из него изделия нужной формы. Люки из композита выдерживают нагрузки до 40 тонн, имеют легкий вес и отличные показатели долговечности. Не представляют ценности для грабителей, поэтому служат дольше.

Цена композитного канализационного люка достаточно высокая – это единственный недостаток.

Резиновые канализационные люки

Резиновый канализационный люк Чугунные конструкции вполне можно заменить высокопрочной армированной резиной. Такой материал не ржавеет, не трескается. Специально подготовленная резина устойчива к высоким и низким температурам, агрессивным жидкостям.

Для качественной установки необходимо подготовить основание – залить его бетоном. Крышка монтируется на один уровень с асфальтом или грунтом.

Бетон и железобетон

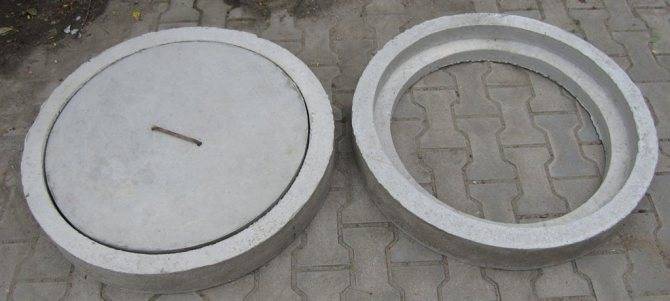

Железобетонное перекрытие для колодца Для изготовления бетонных и железобетонных люков применяется качественный цемент – устойчивый к влаге и механическим нагрузкам. Применяется в сочетании с бетонными кольцами: после установки верхней плиты с отверстием для люка. Для удобства в бетон заливаются металлические ручки.

Преимущество:

• низкая стоимость;
• вес — поднять тяжелую плиту детям или подросткам практически невозможно;
• долговечность.

Недостатки кроются во внешнем виде изделия – придать определенный цвет бетону не получится из-за плохой адгезии с красящими веществами.

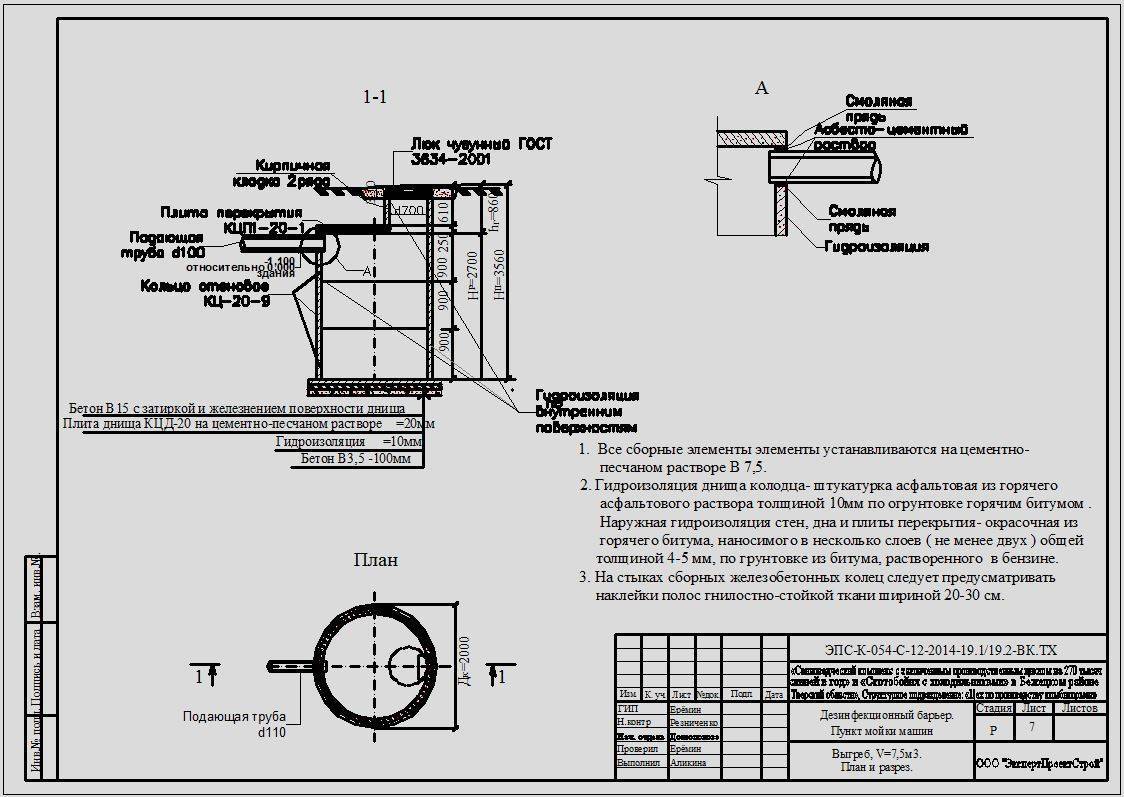

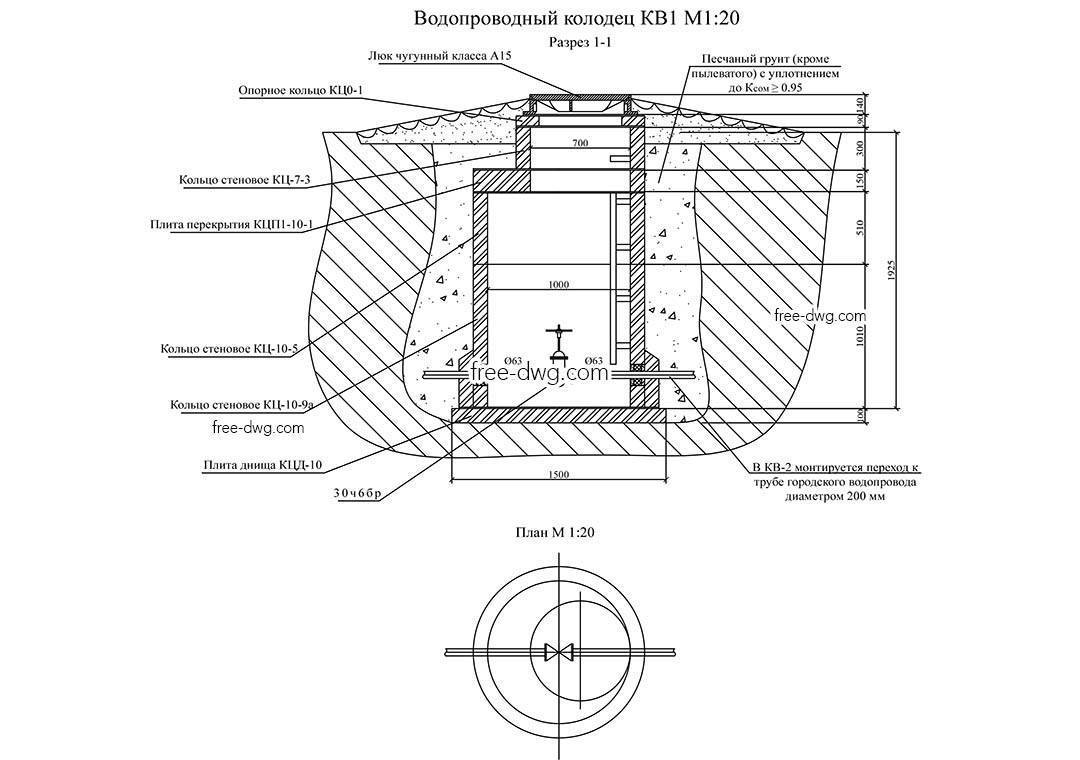

Сборка конструкций

В одиночку работать с данными ЖБИ очень сложно.

Теперь мы хотим рассказать, как следует работать с бетонными кольцами во время строительства колодца. Как уже было сказано, используют для этих целей разновидность с маркировкой КС 10-9.

Наличие замка не обязательно, многие монтажники склоняются к ровным торцам, так как качество замков часто не на высоте, и из-за этого изделия становятся неровно, кроме того, цена детали с фальцами выше примерно на 500 рублей. Наконец, скептики утверждают, что силу пучения грунта не сможет сдержать никакой замок или иное крепление, так как она может достигать нескольких тонн на квадратный метр поверхности конструкции.

Если вы планируете строить колодец своими руками, вам пригодится инструкция по сборке ЖБИ:

1. В земле выкапывают приямок для первого кольца глубиной около полутора метров. Диаметр ямы – 1.3 – 1.5 м;

Начинают с раскопки неглубокой ямы.

1. Над ямой ставят треногу с подъемной талью или лебедкой, на конце троса которой имеются чалки с четырьмя крючками;

Над ямой ставят треногу с подъемным приспособлением и чалками.

1. Перед тем, как опускать кольца в колодец, дно ямы выравнивают и трамбуют;

Дно ямы выравнивают.

1. ЖБИ ставят на боковую поверхность с помощью лома или иного рычага и катят к месту установки подобно колесу;

Транспортировка производится качением.

Яму накрывают деревянным щитом.

1. Чалками цепляют монтажные скобы, вмурованные в торцы кольца, и начинают поднимать ЖБИ над ямой;

Изделие приподымают над ямой.

1. Когда кольцо повисает на тросе, с устья ямы снимают щит и начинают опускать изделие, одновременно корректируя его траекторию нажатием на боковую поверхность и раскачиванием;

Раскачивая груз, добиваются точной установки.

1. Когда кольцо встало в проектное положение, монтажные уши загибают внутрь, а торец промазывают раствором песка, воды и цемента. Вообще ведется немало споров о том, чем промазать кольца колодца, мы же предлагаем наиболее простой и экологичный вариант;

Торец промазываем раствором.

1. После этого яму снова накрывают щитом, закатывают на него следующее изделие, поднимают его на чалках, убирают щит и ставят на предыдущую деталь. При этом точность установки корректируют вручную или используя рычаги;

На первое ЖБИ ставят второе.

1. Далее выкапывают грунт из-под колонны, и когда она опускается ниже поверхности земли, процесс снова повторяют;

Из-под колонны выкапывают грунт и поднимают его ведрами наверх.

1. После сборки всей колонны стыки промазывают цементным раствором, смешанным с жидким стеклом.

Швы замазывают герметиком.

Важно! Приобретайте ЖБИ только у проверенных производителей с хорошей многолетней репутацией, так как от их качества будет зависеть срок службы колодца и состояние воды в нем. Железобетонные кольца – наиболее удобный и безопасный материал для самостоятельного строительства колодца. Для их монтажа достаточно двух-трех человек и нехитрого подъемного механизма, видео в этой статье поможет лучше разобраться в тонкостях работ

Для их монтажа достаточно двух-трех человек и нехитрого подъемного механизма, видео в этой статье поможет лучше разобраться в тонкостях работ

Железобетонные кольца – наиболее удобный и безопасный материал для самостоятельного строительства колодца. Для их монтажа достаточно двух-трех человек и нехитрого подъемного механизма, видео в этой статье поможет лучше разобраться в тонкостях работ.

Установка ворота

Когда мы разбираем, как сделать домик для колодца своими руками, обязательно всплывает вопрос изготовления и установки ворота. Данное приспособление необходимо для опускания пустого ведра в колодец, и последующего поднятия ведра с водой из колодца. Для изготовления ворота потребуется отрезок круглого бревна. Его диаметр подбирается более 20 см. Чем большей толщиной будет обладать бревно, тем легче будет подниматься ведро. Его длина подбирается так, чтобы бревно было на 4-5 см короче расстояния, измеренного между двумя вертикальными стойками. Этого расстояния будет достаточно для беспрепятственного вращения ворота.

Сам ворот изготавливается в таком порядке:

1. Бревно очищается от коры, выравнивается и шлифуется.

2. Производится его обрезка до нужной длины.

3. Края бревна обтягиваются несколькими витками стальной проволоки. Это необходимо для сохранения бревном своей геометрии.

4. В торцах бревна, по центру, просверливаются отверстия глубиной около 5 см. Диаметр просверленных отверстий должен составлять 2 см.

Схема изготовления колодезного ворота

5. Поверх отверстий закрепляются металлические пластины с вырезами такого же диаметра. Пластины необходимы для защиты древесины от разрушений.

6. Точно такие же отверстия просверливаются в стойках, в местах расположения ворота. Сверху они тоже накрываются пластинами с вырезами.

7. В отверстия на стойках вставляются металлические втулки.

8. В подготовленные отверстия на торцах бревна вбиваются металлические пруты. С левой стороны вбивается короткий (около 20 см) прут, а с правой стороны — изогнутый буквой «Г» длинный прут (ручка ворота, ее размеры приведены на фото выше).

9. Производится совмещение металлических прутьев с отверстиями на стойках. Иными словами, ворот навешивается на свое постоянное место.

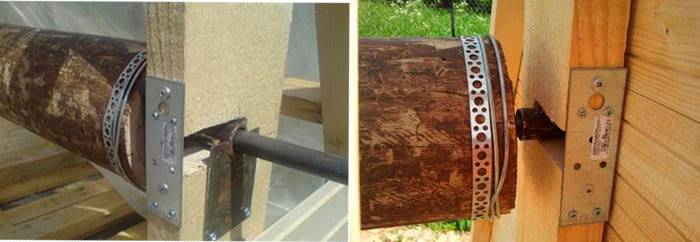

Ворот для колодца

10. На ворот наматывается цепь, к которой подсоединяется ведро.

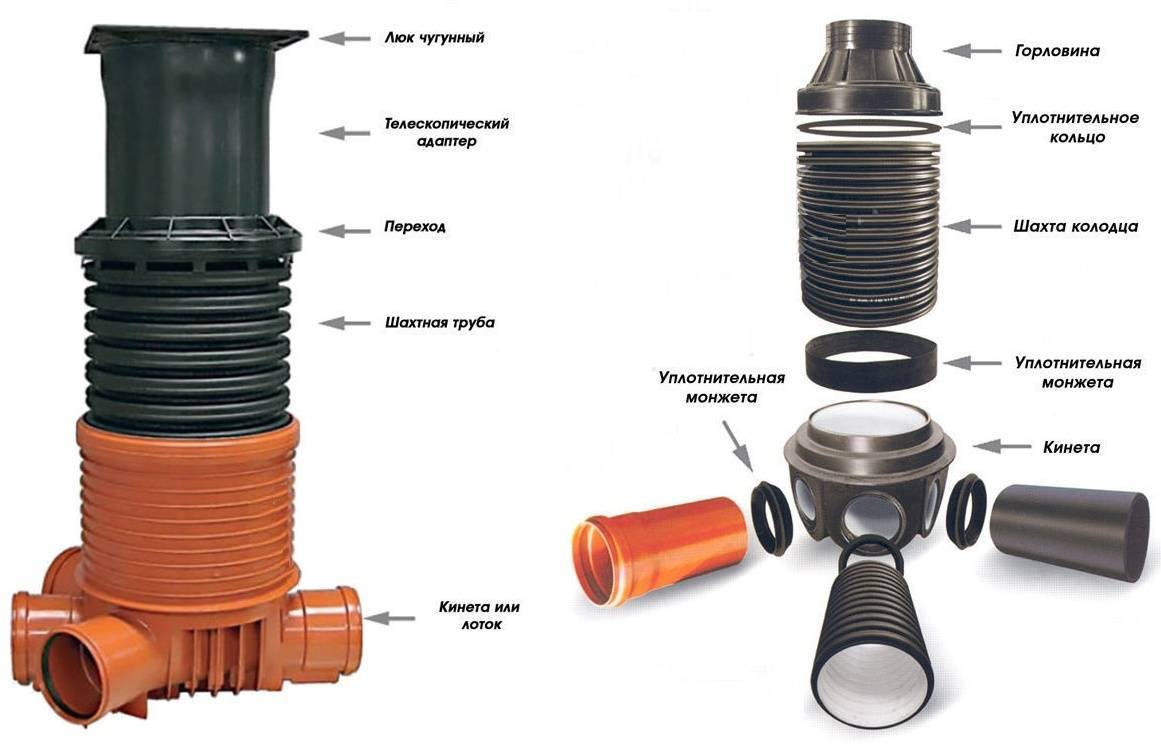

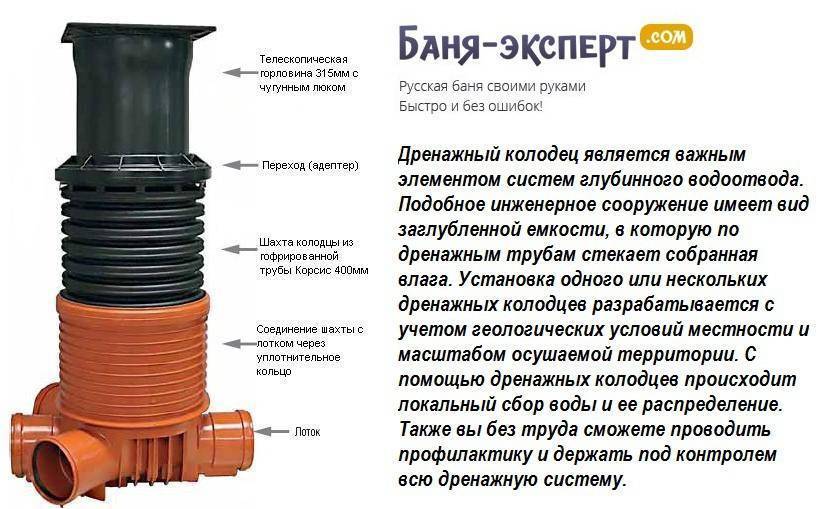

Разновидности пластиковых колодцев и их конструкция

Колодцы из синтетических материалов — новинка на строительном рынке как в сфере производства, так и в области эксплуатации, их разновидности и применение в быту носит ограниченный характер. Помимо сборных колодцев из составных элементов, возможно использование и неразъемных видов, которые часто вставляют в неподлежащие ремонту деревянные или бетонированные конструкции для реставрации, углубления и санации.

Рис. 6 Буровые установки для больших диаметров

Сборные варианты

Все колодцы из полимеров, представленные на строительном рынке, являются сборными конструкциями. Модификации, в которых высота колец составляет 200 мм, рассчитаны на использование непосредственно в грунте вместо бетонных колец. Сегменты наращиваются и соединяются друг с другом методом шип в паз. Стеклопластиковые кольца серии Ротолайн и Экосис имеют более низкую прочность и предназначены для использования в качестве вставок при реставрации и ремонте бетонных колодцев. Сегменты Ротолайн длиной 2,2 метра стыкуются между собой методом раструбного соединения, Экосис длиной 1,5 метра скручиваются по резьбе.

Неразъемные пластиковые колодцы

В качестве неразъемных пластиковых колодцев можно использовать любую из труб системы Корсис, длина которой может достигать 13 метров. При необходимости дальнейшего углубления используется линейка Корсис СВТ (Спиролайн), имеющая надежное резьбовое соединение. При применении наружных гофрированных канализационных труб из НПВХ можно получить неразъемный колодец длиной до 6 метров, равный максимальной трубной длине.

Рис. 7 Полимерно песчаные кольца и сегменты канализации

Идеи домиков для колодца, материалы, чертежи, изготовление

Есть различные формы домиков, рассмотрим самые популярные.

Вариант: Открытый козырек

Такой вариант состоит из простого металлического или деревянного козырька на двух столбах. К которым крепится ворот.

Вариант: Двухскатный домик

Сначала составляют чертеж на основе колодезного кольца. В схеме необходимо отобразить все элементы с учетом их габаритов. Чем точнее чертеж, тем ниже вероятность ошибки при создании сооружения.

Закупают стройматериалы и подготавливают инструменты. В перечень последних включают:

• электрорубанок;
• рулетку;
• электролобзик;
• молоток;
• дисковую пилу;
• крестообразную отвертку;
• ножовку;
• гвоздодер;
• строительный уровень.

Чтобы создать колодезный домик с двускатной крышей, потребуются такие материалы:

• деревянный брус (размеры 50х50, 50х100)
• бревно для ворота;
• доски и фурнитура для дверцы;
• обрезные доски;
• саморезы и гвозди;
• рубероид или шифер.

Не забудьте приобрести антисептическое средство. Оно необходимо для обработки деревянных деталей. Их перед этим обязательно ошкуривают.

После того, как всё будет подготовлено, нужно следовать пошаговому алгоритму сборки.

В него входит несколько этапов:

• Расчистите место вокруг колодца, разровняйте, насыпьте и утрамбуйте щебень, сначала более крупный, затем мельче (толщина 15-20 см).
• Строительство каркаса. Из бруса (сечение 50х100 мм) изготавливают основание. Периметр будущей конструкции должен быть больше диаметра колодезного кольца. Две опорные стойки с тем же сечением прикрепите к раме металлическими пластинами и соедините их бруском (50х50 мм). По бокам прикрепите, используя 4 стойки (50х50 мм), срежьте их под углом 45 градусов для лучшего прилегания.
• Для обвязки используют обрезную доску (ширина 12 см, толщина 4 см). Следующий шаг –заполнение образовавшихся промежутков досками. Сторону, где будет находиться дверца, оставьте без изменений.
• Изготовление ворота. Для этого круглый брус диаметром 20 см и шириной на 4-5 см меньше промежутка между вертикальными стойками, отшлифуйте. Сделайте в нем дырки с двух сторон диаметром 2 см и глубиной 5 см. Такие же, но сквозные, просверлите в стойках и вставьте туда металлические втулки. Подвесьте брус на стальные стержни с диаметром 24 мм. Левый согните под прямым углом, правый оставьте в том же виде. Таким образом воду будет удобно набирать. Чтобы предотвратить деформацию ворота, используйте металлическую проволоку. Прикрепите цепь, к которой будет подвешиваться емкость для воды.

• Установите собранную систему на каркас. Присоедините укосины (они играют роль усилителей), поставьте обрешетку, уложите рубероид. Последний можете заменить шифером.
• Установка дверной створки. Для ее изготовления понадобятся доски (ширина 20 см) и саморезы. Зафиксируйте получившееся полотно брусами (25х30 мм). После остается смонтировать фурнитуру и навесить готовую дверь.
• Задекорируйте домик по своему усмотрению.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.
