Подключение галогенных ламп на 12 вольт через трансформатор

Схема электронного трансформатора для галогенных ламп 12 В

Электронный трансформатор для галогенных ламп схема

Наиболее простой вариант электронного устройства, который получил широкое распространение на практике, это прибор с полумостовой схемой соединения и положительной обратной связью по току (схема приведена ниже).

Работа трансформатора собранного по этой схеме осуществляется следующим образом:

При подаче напряжения на вход устройства происходит заряд конденсаторов С3 и С4;
На участке «R5 – C2 – VS1» формируется импульс, служащий для запуска галогенной лампы;
На конденсаторе С2 происходит заряд и при достижении напряжения достаточного для порога открывания динистора, последний открывается, после чего напряжение поступает на базу транзистора VT2;
Транзистор VT2 открывается и электрический ток подается в схему устройства (участок: конденсаторы С3 и С4 – первичная обмотка Т2 – обмотка III – транзистор VT2 – диодный мост VD1);
На обмотке II появляется напряжение, которое поддерживает транзистор VT2 в открытом состоянии;
Одновременно обратное напряжение подается на транзистор VT1 с обмотки I (обмотки трансформатора включены в противофазе);
Ток, проходящий через обмотку III, приводит к насыщению трансформатора, после чего напряжение на обмотках I и II снижается до нулевых значений;
Транзистор VT2 закрывается, трансформатор Т1 выходит из состояния насыщения;
На обмотках I и II происходит рост напряжения;
Открывается транзистор VT1, электрический ток подается в схему устройства (участок: диодный мост VD1 – обмотка III – первичная обмотка трансформатора Т2 – конденсаторы С3 иС4);
Процесс повторяется, в линии потребителя (нагрузке) формируется вторая полуволна напряжения.

Наличие в схеме диода VD4 создает возможность поддерживать конденсатор С2 в разряженном состоянии.

После завершения полупериода выпрямленного напряжения сети, процесс генерации прекращается. При начале следующего полупериода – генерации запускается вновь.

Плюсом электронного трансформатора для питания галогенных ламп является то, что данное электронное устройство не запустится при отсутствии нагрузки (галогенных лампочек).

Существует большое количество разнообразных схем электронных трансформаторов для питания галогенных ламп, которые различаются по мощности подключаемых светильников, выходному напряжению, комплектации и дополнительными усовершенствованиями и защитами.

Базовый принцип работы

Электронное преобразовательное устройство предусмотрено для снижения мощности обычного электротока с 220-ти до 12 В. По сути, оно является двухтактным автогенератором (импульсным блоком питания) с довольно простым устройством. Функционирует по полумостовой обычной схеме, имеет форму коробочки с 4-мя выходящими кабелями: 2-мя на вход (220 В) и столько же на выход (12 В). Корпусная поверхность, как правило, производится из поликарбоната, алюминия, закреплена несколькими болтами.

Внутри такого изделия сердечник из феррита (в виде буквы «ш» или кольца с 2-мя обмотками). Вид конструкции определяется производителем. Второй тип с кольцевым сердечником легче адаптировать под какие-то свои требования (делают питающие блоки для иных электронных приборов). Обычно силовой частью изделия являются биполярные транзисторы. Их частота в противофазе — 30-35 кГц.

Схемы трансформаторов

Этот трансформатор широко используется в бытовых осветительных приборах, например настольных светильниках с галогенным освещением. Широко используемый трансформатор (Рис. 2) имеет в своем составе с двунаправленный динистор «TRIGGER DIODE» и работает следующим способом: диодный мост выпрямляет переменное напряжение до полусинусоидального с удвоенной частотой. Двунаправленный динистор D6 запускает преобразователь трансформатора и генерацию полумоста, что позволяет довести частоту электрического тока на выходе до 30-50 кГц.

Сейчас применяются более совершенные трансформаторы с микросхемой IR2161. Использование микросхемы, имея всего 8 контактов, значительно основательно повысила надежность трансформаторов устройств, в первую очередь из-за уменьшения количества составляющих компонентов. Также он отличается высокой технологичностью, а именно:

защитой нагрузки от короткого замыкания;
защитой от токовой перегрузки (обе защиты имеют автоматический перезапуск);
интеллектуальным драйвером полумоста;
качанием рабочей частоты, что снижает электромагнитные помехи;
мощным запуском на 150 мкА;
возможностью использовать с фазовыми регуляторами яркости;
компенсируемым сдвигом напряжения выхода, что продлевает срок службы ламп;
«мягким» запуском старт, который позволяет исключить у ламп токовые перегрузки.

Принцип работы импульсного трансформатора

Поскольку трансформация касается токов высокой частоты, конструкция импульсных приборов отличается малыми размерами сердечника магнитопровода и небольшим количеством трансформаторных обмоток. Это дает возможность существенно снизить размеры и вес данных устройств по сравнению с обычным трансформатором. При этом выходная мощность обоих приборов будет одинаковой.

Для выпрямления напряжения используется диодный мост и сглаживающие конденсаторы. Электрический ток проходит через транзисторный ключ, находящийся в открытом состоянии и далее – через первичную обмотку. В этот момент происходит насыщение магнитопровода сердечника и создание ЭДС на сигнальной обмотке. Ток обмотки заряжает конденсатор, у которого на обкладках повышается напряжение, способное закрыть транзистор.

Постепенно на сигнальной обмотке напряжение уменьшается и пропадает. В результате, через нее происходит разрядка конденсатора и последующее открытие транзистора. Такой цикл повторяется постоянно с высокой частотой, составляющей десятки тысяч Герц.

К обычным лампам накаливания напряжение, поступающее со вторичной обмотки может быть подключено напрямую. Если же требуется запитать электронные устройства постоянным напряжением 12 вольт, то для его преобразования используются выпрямительные диоды. Под влиянием тока вторичной обмотки происходит образование противодействующего магнитного потока. В свою очередь, он способствует росту реактивного сопротивления в первичной обмотке и воздействует на сигнальную обмотку. За счет этого выходное напряжение стабилизируется.

В случае перегорания нити в цепи нагрузки возникает обрыв. Это приводит к нарушению баланса магнитных потоков и сбоям генерации импульсов. Следовательно, электронным трансформаторам необходима нагрузка, подключенная к выходу, при наличии которой они могут нормально функционировать. Отсутствие такой нагрузки быстро выводит прибор из строя. Поэтому при выборе нужной модели трансформатора необходимо знать возможный диапазон мощности ламп, которые требуется подключить. Эти данные должны соответствовать допустимым значениям, указанным в техническом паспорте устройства.

Схема подключения галогенных ламп

Подключение галогенных ламп малого напряжения осуществляется через специальные источники питания на 6, 12 и 24В.

Примечательно, что низковольтные галогенные лампы на практике оказываются столь же яркими, как и обычные, в то время как потребление энергии сокращается на порядок. Кроме того, невысокое напряжение выступает дополнительной гарантией безопасности человека.

Часто такие лампы из соображений безопасности устанавливаются в ванных комнатах. Впрочем, низковольтные галогенные лампы также используются и во встроенных светильниках подвесных потолков, ввиду того, что небольшие размеры современных электронных трансформаторов позволяют осуществлять их монтаж прямо на каркас таких потолков.

Единственным ограничением для работы таких ламп является необходимость установки специального понижающего трансформатора.

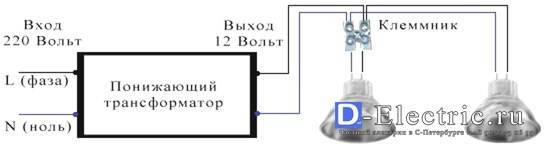

Рис 1. Подключение галогенных светильников через трансформатора

Таким образом, когда для освещения используется низковольтная галогенная лампа, схема подключения к сети подразумевает наличие понижающего трансформатора на 12В.

Как подключаются галогенные лампы на схеме

Само подключение светильников оказывается чрезвычайно простым: для этого достаточно подключить галогенные лампы параллельно между собой и подсоединить их к трансформатору.

Рассмотрим более детально как подключаются между собой все элементы (трансформатор, галогенная лампа схема подключения и управления).

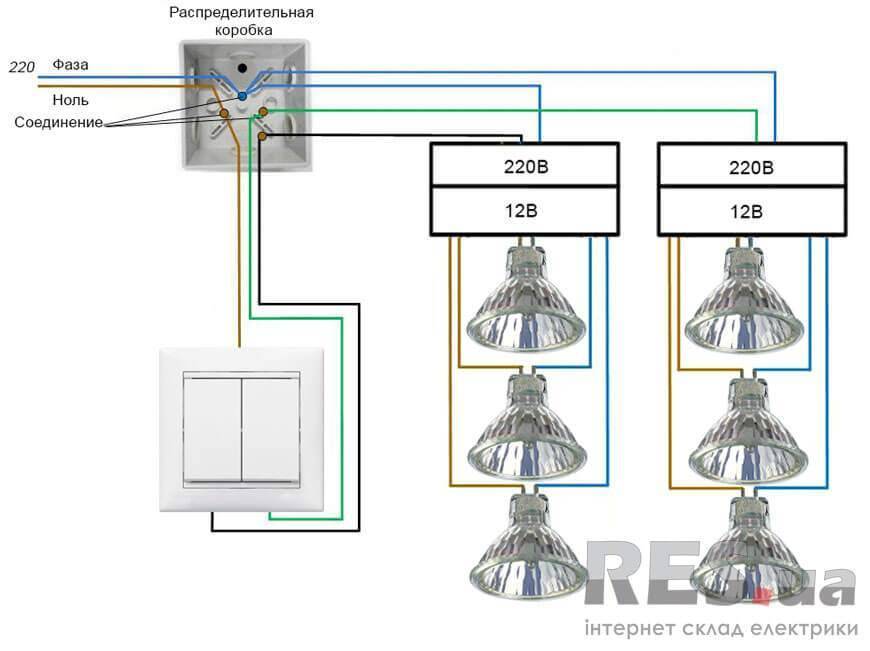

На рисунке ниже представлена блок схема, состоящая из двух понижающих трансформаторов и шести галогенных светильников. Синим цветом обозначен нулевой провод, коричневым – фазный.

Подключение на стороне 220 В . Подключение проводов в распределительной коробке осуществляется таким образом, что фаза питающего провода (тот который приходит в коробку) идет на выключатель.

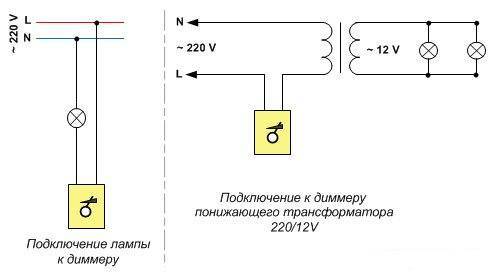

Управление освещением (включение / отключение) осуществляется обычным выключателем. Его подключают до трансформаторов на стороне 220 В.

Схема подключения

Галогенки с малым напряжением подключают через источник питания на 6, 12 и 24 В. Но чаще всего используют 12-вольтовые.

На практике оказывается, что низковольтные лампы выдают такую же яркость, как и обыкновенные, но при этом потребление электроэнергии уменьшается в разы. Также низковольтные уменьшают риск возгорания.

Нередко галогенные лампы ставят в ванные комнаты из соображений безопасности. На сегодняшний день их также монтируют и в потолки, так как трансформаторы уже размещаются прямо в каркасе.

Единственным недостатком является обязательная установка понижающего трансформатора. То есть чтобы лампа работала, ее необходимо подключить через трансформатор на 12 В.

Подсоединение их крайне простое. Нужно всего лишь соединить светильники параллельно между собой и подключить их к трансформатору.

На рисунке представлена блок-схема. Состоит она из пары понижающих трансформаторов и трех пар галогенных ламп. Фазный провод маркирован коричневым цветом, а нулевой – синим.

Подключение трансформатора к галогенным лампам

В распределительной коробке провода подключаются так, что фаза провода питания поступает на выключатель. Управляют включением с помощью обычного выключателя.

Нулевой провод от щитка сразу соединяют с нулевыми проводами трансформаторов. Затем фазу подключают к фазному проводу трансформатора.

Количество трансформаторов не важно. Главное, чтобы на каждый трансформатор шел один отдельный провод и соединялись все трансформаторы только в распределительной коробке

Если этого не сделать, то при потере контакта к месту поломки невозможно будет добраться.

Когда большая часть работы готова, нужно приступить к подключению галогенных светильников

Присоединение очень простое, важно помнить, что светильники должны быть подключены параллельно

Если количество ламп очень большое, то для простоты монтажа используют клеммные соединители.

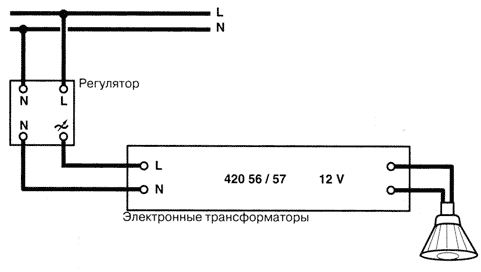

Подключение устройства в схему электроснабжения галогенных светильников

На каждом электронном приборе заводского производства указаны его технические характеристики, графическое обозначение и тип ламп для которых данное устройство применяется.

Трансформатор имеет клеммы на «входе» и «выходе» устройства, с маркировкой нулевого и фазного проводов.

Основные требования к подключению:

Галогенные лампы включаются параллельно к выходу трансформатора;
Расстояние от трансформатора до нагрузки не должно превышать 3-х метров;
Необходимо учитывать, что в процессе работы трансформатор нагревается, что может негативно отразиться на монтируемом вблизи прочем оборудовании.

Подключение источников света (ламп) может выполняться следующими способами:

Через одноклавишный выключатель:
Через двухклавишный выключатель:
Посредством создания отдельных групп освещения:

Требования по установке

Поверхность, на которой монтируется устройство, должна быть стойкой к воздействию тепла, не горючей.
Расстояние от устройства до ближайшей лампочки должно быть не менее 20 см;
Ниша (узел монтажа) должно быть объемом не менее 10,0 л, что позволит обеспечить требуемую вентиляцию устройства.

Подключение ламп к трансформатору

Для создания простой системы освещения ламп на 12В потребуются следующие элементы:

Одноклавишный выключатель. Для установки выключателя внутри ванной следует выбирать модель устройства с защитой от влаги не ниже IP X3, а лучше — IP X4, где Х — степень защиты от пыли (в данном случае может быть любой), а цифра — степень защиты от влаги. Показатель 3 означает защиту от брызг, которые летят под углом до 60°, 4 — стойкость к всесторонним брызгам и каплям.
При вынесении выключателя за границы помещения с повышенной влажностью тип выключателя не имеет значения, но проводку следует осуществлять скрытым способом согласно требованиям правил устройства электроустановок (ПУЭ).
Распределительная коробка. Используется для упрощения последующего ремонта или переоборудования системы освещения. В условиях ванной комнаты лучше всего использовать модели с защитой от пыли и влаги не ниже IP55.
Импульсный трансформатор 220 12 вольт. Как уже упоминалось ранее, данное устройство используется для преобразования напряжения сети с 220 до 12В.

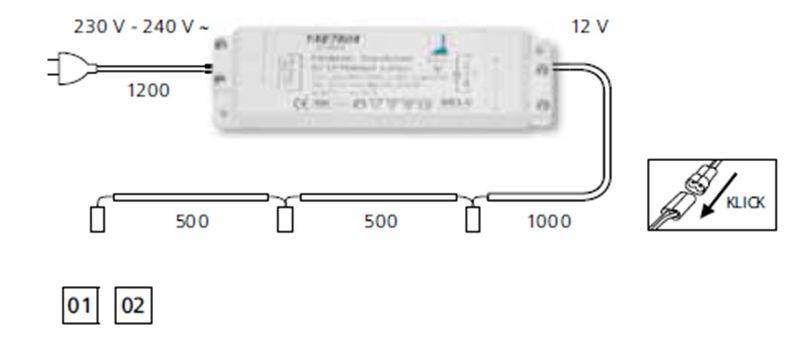

Система освещения с галогенными лампами. Все лампы подключаются к трансформатору параллельно клеммам устройства с маркировкой Output («Выход»). Подсоединение производится при помощи отдельных медных проводов, сечение которых составляет не менее 1,5 мм2. Чтобы добиться равномерного свечения всех ламп, следует выбирать провода со строго одинаковыми сечением и длиной.

Электрические провода, подключенные к выключателю, подводят к распределительной коробке, где их соединяют с кабелями, подключенными к входным клеммам трансформатора

При этом важно соблюдать цветовую маркировку кабелей, так как это облегчит будущий возможный ремонт или переоборудование системы освещения. От трансформатора посредством клемм выхода провода параллельно подключают к галогенным лампам, соблюдая одинаковую длину и сечение отдельных проводов

Существуют и другие, более сложные схемы подключения системы освещения. Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства.

Похожим образом, имея два трансформатора, легко осуществить подключение к двухклавишному выключателю, что позволит управлять двумя независимыми друг от друга половинами системы освещения.

Переделка электронного трансформатора в более мощный

При сборке той или иной конструкции иногда встает вопрос источника питания, особенно если устройство требует мощного блока питания, а без переделки его не обойтись. В наши дни найти железные трансформаторы с нужными параметрами не трудно, они довольно дорогие, к тому же большие размеры и вес – их основной недостаток. Хорошие импульсные источники питания сложны в сборке и наладке, поэтому многим они недоступны. В своем выпуске видеоблогер Aka Kasyan покажет процесс постройки мощного и особо простого блока питания на базе электронного трансформатора. Хотя в большей мере этот видеоролик посвящен переделке и увеличению его мощности. У автора ролика нет цели доработать или улучшить схему, он просто хотел показать, как можно простым способом увеличить выходную мощность. В дальнейшем, если пожелаете, могут быть показаны все способы доработки таких схем с защитой от короткого замыкания и других функций.

Купить электронный трансформатор можно этом китайском магазине.

В качестве экспериментального выступил электронный трансформатор с мощностью 60 ватт, из которого мастер намерен вытянуть целых 300 ватт. В теории все должно работать.

Трансформатор для переделок был куплен всего за 100 рублей в строймагазине.

Перед вами классическая схема электронного трансформатора типа taschibra. Это простой двухтактный полумостовой автогенераторный инвертор с цепью запуска на базе симметричного динистора. Именно он подает начальный импульс, в следствие чего схема запускается. Имеются два высоковольтных транзистора обратной проводимости. В родной схеме стояли mje13003, два конденсатора полумоста на 400 вольт, о,1 Мкф, трансформатор обратной связи с тремя обмотками, две из которых является задающим или базовыми обмотками. Каждая из них состоит из 3 витков провода 0,5 миллиметров. Третья обмотка является обратной связи по току.

На входе небольшой резистор на 1 ом в качестве предохранителя и диодный выпрямитель. Электронный трансформатор несмотря на простую схему работает безотказно. Этот вариант не имеет защиты от коротких замыканий, поэтому, если замкнуть выходные провода, будет взрыв – это как минимум.

Летние скидки до 50% — Электроника для самоделок вкитайском магазине.

Нет никакой стабилизации выходного напряжения, поскольку схема предназначена для работы с пассивной нагрузкой в лице офисных галогенных ламп. Основной силовой трансформатор имеет две обмотки – первичная и вторичная. Последняя рассчитана на выходное напряжение 12 вольт плюс минус пару вольт.

Первые испытания показали, что трансформатор имеет довольно большой потенциал. Потом автор нашел в интернете запатентованную схему сварочного инвертора, построенного почти по такой схеме и сразу создал плату для более мощного варианта. Сделал две платы, поскольку в начале хотел построить аппарат для контактной сварки. Все заработало без каких-либо проблем, но потом решил перемотать вторичную обмотку, чтобы заснять этот ролик, поскольку начальная обмотка выдавала всего 2 вольта и колоссальный ток. А делать замеры таких токов на данный момент нет возможности за отсутствием нужного измерительного оборудования.

Перед вами уже более мощная схема. Деталей стало даже меньше. С первой схемы взяты пара мелочей. Это трансформатор обратной связи, конденсатор и резистор в цепи запуска, динистор.

Дальше из старых компьютерных блоков питания были выбраны все остальные компоненты. Это силовой трансформатор, транзисторы и входной диодный мост. Емкости были куплены отдельно.

Начнем с транзисторов. На родной плате стояли mje13003 в корпусе to-220. Были заменены на более мощные mje13009 из той же линейки. диоды на плате стояли типа n4007 в один ампер. Заменил сборку с током 4 ампер и с обратным напряжением 600 вольт. Подойдут любые диодные мосты аналогичных параметров. Обратное напряжение должно быть не менее 400 вольт а ток не менее 3 ампер. Конденсаторы полумоста пленочные с напряжением 400 вольт.

Продолжение на видео с 4 минуты.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

по конструкции;
по цоколю;
по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.

Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.

Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12 (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Особенности при выборе трансформатора

Когда выбирают понижающий преобразователь с 220 на 12 вольт, обязательно смотрят на его тип, то есть электромагнитный или электронный это трансформатор. На галогенные лампы подают только пониженное напряжение. В последнее время все чаще применяются электронные преобразователи. Отличаются они от предшественника улучшенными характеристиками и сравнительно малым весом.

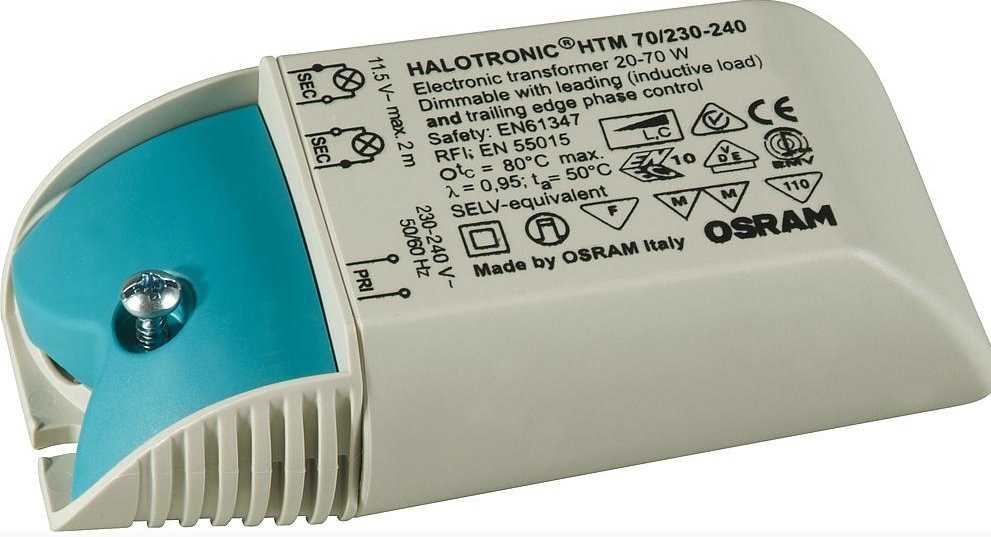

Электронный трансформатор

Важным параметром при выборе является мощность. Суммарная мощность всех лампочек, подключенных к прибору, должна равняться мощности самого прибора.

Каждый преобразователь имеет свои показатели нагрузки, поэтому не стоит приобретать его с запасом мощности. Это может вывести из строя не только сам прибор, но и галогенные лампы, а также увеличит стоимость.

Если к прибору планируется подключение большого количества ламп, то не обязательно подключать один большой преобразователь. Гораздо лучше использовать несколько более бюджетных вариантов. При выходе из строя одного продолжит работать другой, так как он не зависим от него.

Расчет и выбор трансформатора

Перед тем как начать приобретать себе трансформаторы для галогенных ламп нужно рассчитать их мощность. На сегодняшний день в любом электротехническом магазине вы сможете найти приборы любой мощности

Поэтому довольно важно приобретать устройство по своим параметрам. Приобретать мощный трансформатор не нужно, так как он имеет слишком высокую цену

Слабый прибор не справится с этой задачей. Именно поэтому важно правильно рассчитать его мощность.

Пример расчета: Если в вашей комнате установлено 7 галогенных ламп с мощностью в 30 Вт. Общая сумма мощности всех приборов будет составлять 210 Вт. Для того чтобы подстраховаться вам необходимо добавить к этому числу 15%. Если просмотреть отчеты тогда можно понять что мощность трансформатора должна составлять 240 Вт. Под эти характеристики вам подойдет круглый электронный трансформатор, который имеет мощность в 250 Вт.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Трансформаторы для галогеновых ламп

Разбор будет проведен на примере блока питания . На выходе этот трансформатор имеет ни много ни мало – 5 ампер. Для такой небольшой коробочки значение потрясающее. Корпус сделан герметичным способом, с отсутствием всякого рода вентиляции. Наверное, поэтому некоторые экземпляры таких блоков питания плавятся от высокой температуры.

Схема преобразователя в первом варианте очень простая. Настолько минимален набор всех деталей, что вряд ли из нее можно что-то выкинуть. При перечислении видим:

мост из диодов;
RC цепь с динистором, чтобы запустился генератор;
генератор, собранный на полумостовой схеме;
трансформатор, понижающий входное напряжение;
низкоомный резистор, который служит в качестве предохранителя.

При большом перепаде напряжения такой преобразователь на 100% «сдохнет», приняв весь «удар» на себя. Все выполнено из довольно дешевого набора деталей. Лишь к трансформаторам нет никаких нареканий, потому что они сделаны на совесть.

Второй вариант выглядит очень слабым и недоработанным. В эмиттерные цепи вставлены резисторы R5 и R6 для ограничения тока. При этом совершенно не продумана блокировка транзисторов в случае резкого повышения тока (ее просто нет!). Сомнение вызывает электрическая цепь (на схеме она красным цветом).

выпускает галогеновые лампы мощностью до 60 ватт. Сила тока блока питания на выходе получается 5 ампер. Это многовато для такой лампочки.

При снятии крышки обратите особое внимание на размеры радиатора. Для выходных 5 ампер они очень маленькие
