Как подключить ИБП к газовому котлу. Ошибки в схеме.

Как подключить ИБП к газовому котлу. Ошибки в схеме.

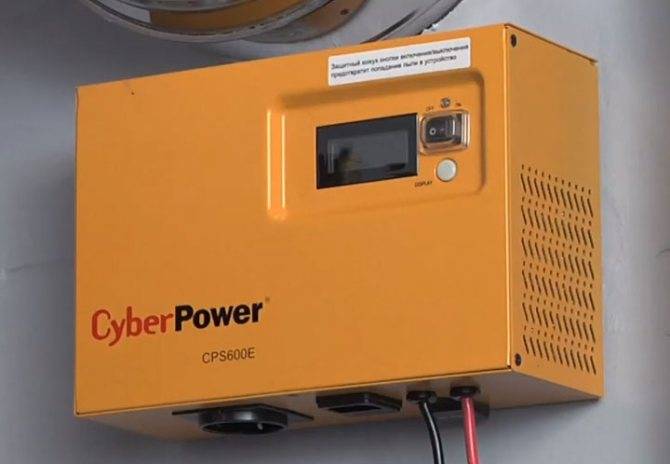

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

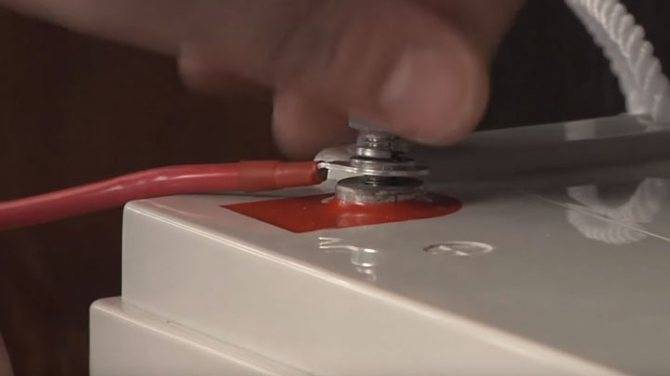

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки

Для фазозависимых моделей важно не разрывать фазу и ноль одновременно

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

• все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

• обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

• не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

Разрешается только последовательное соединение инвертора и потребителя.

• нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

Расчет времени резервного питания

Длительность автономной работы ИБП с внешними аккумуляторами определяется исключительно общей емкостью всех подключенных к системе батарей. При этом энергия их заряда преобразуется в переменное напряжение 220 Вольт. Поскольку и сам инвертор (подобно всем электронным устройствам) обладает внутренними потерями, необходимо заранее учитывать их в виде отличного от 100% КПД. При определении нужного показателя принимается в расчет, что аккумуляторы также не идеальны и не «выдают» при работе всю запасенную в них энергию. В этом случае потребуется учесть коэффициент доступности батарей АКБ, входящих в комплект бесперебойника.

С учетом этих двух показателей формула для расчета искомого временного промежутка принимает следующий вид:

T = E х U / P х KPD х KDE (в часах), где

• E – суммарная емкость подключенных батарей,
• U – действующее напряжение АКБ,
• P – активная мощность в нагрузке.

Коэффициент для инвертора KPD близок к 0,8, а тот же показатель для АКБ (KDE) равен примерно 0,9. Они не являются фиксированными величинами и зависят от ряда эксплуатационных факторов: величины энергопотребления, а также от температуры и влажности воздушной среды.

В качестве примера представленно несколько вариантов расчета времени автономной работы бесперебойника «Штиль». При исходном напряжении в 12 Вольт и общей емкости в 60 Ампер-часов ИБП используются для настенного котла отопления с заявленной мощностью 150 Вт. В указанной ситуации получается время его независимой работы: T = 60 х 12 / 150 х 0,8 х 0,9 = 3,5 часа.

При рассмотрении варианта с емкостью АКБ, равной 150 Ампер-часов этот показатель для котла с теми же энергетическими затратами составит: T =150 х 12 / 150 х 0,8 х 0,9 = 8,6 часов.

При наличии двух аккумуляторов с одинаковой емкостью время его функционирования в отсутствии напряжения в сети будет равно: T = 2 х 150 х 12 / 150 х 0,8 х 0,9 = 17,2 часа.

Приведенная методика расчета подходит для любого ряда ИБП, включая распространенные модели Baxi, Bosch, Vaillant и Buderus.

Требования к бесперебойнику

Чтобы узнать, какой бесперебойный агрегат подойдет к газовому котлу, заранее нужно определиться с требованиями, которые предъявляются к устройству. Поможет знакомство с основными показателями ИБП, характеризующими эффективность его работы. Некоторые из них:

• Активная и полная (с учетом реактивной составляющей) мощность, определяемая как произведение напряжения питания на силу тока в нагрузке.
• Коэффициент гармонических искажений, указывающий на качество выходного напряжения – на отклонение формы синусоиды от идеального вида.
• Наличие внешнего аккумулятора, позволяющего не прерывать работу котла при полном отсутствии сетевого питания в течение нескольких часов.
• Длительность функционирования в автономном режиме.
• Границы допустимых колебаний входного напряжения в Вольтах.

Длительность работы от АКБ зависит в большей степени от его емкости.

Когда по условиям эксплуатации котельного оборудования предполагаются длительные перерывы в энергоснабжении, следует предусмотреть возможность подключения дополнительных батарей. Также желательно, чтобы приобретаемый прибор обладал функцией автоматического отслеживания состояния электросети и восстановления нормального режима питания.

Установка источника бесперебойного питания котла

Помимо использования подходящих типов кабелей с подходящим сечением жил, ИБП требует правильного места установки

Важно следить за тем, чтобы в размещаемом помещении (в случае с бытовыми ИБП) не наблюдалось повышенной влажности, а температура воздуха составляла от 25 до 40 градусов (требования к рабочей температуре и влажности указаны в документации к бесперебойникам)

ИБП не должны устанавливаться рядом с нагревательными приборами, включая батареи отопления, а помещения, в которых они устанавливаются, должны быть хорошо вентилируемыми. Бесперебойник наиболее безопасно устанавливать в специальные монтажные стойки. Так ИБП будет находиться над полом и ему не будет страшна пролитая жидкость.

Тактование котла

Тактованием называют частоту включений оборудования для нагрева теплоносителя. Если к котлу бакси не подключены внешние устройства управления, то интервал между включением котла может быть установлен максимум 10 минут (по умолчанию 3 минуты).

Например, для котла BAXI ECO FOUR за это отвечает параметр конфигурации F11 Время ожидания горелки между двумя включениями.

Частое включение не является экономичным – чем больше времени котел будет непрерывно работать, тем лучше. На одном из форумов пользователь выражал обеспокоенность длительной непрерывной работой котла, но это напротив означает, что установился такой режим , при котором происходит непрерывная компенсация тепловых потерь помещения при поддержании оптимальной температуры теплоносителя.

Наиболее актуальна эта проблема для владельцев малогабаритных квартир, потому, что котел изначально предусматривается, в том числе для приготовления горячей воды и заведомо большей мощности.

Так как номера параметров конфигурации газовых котлов могут отличаться, то для настройки конкретной модели нужно изучить инструкцию.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию. СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Действия перед запуском котла

Все котлы имеют гарантийное обслуживание. При нарушении требований, указанных в инструкции, гарантия утрачивает силу. Перечень всех сервисных центров также указан в инструкции.

Обязательно первый пуск котла Baxi Eco Four 24F должен проводить специалист из центра сервисного обслуживания.

Предварительно он проверяет:

• Соответствие электросети, водяной линии и газоснабжения данным, указанным в паспорте.
• Соответствие установки котла действующим нормам UNI-CIG 7129 и 7131, закону от 9 января 1991 г. № 10 и местным правилам. Выписка из них приведена в одной из частей инструкции для котла.
• Точное подсоединение к электрической сети и наличие заземления.

Как правильно выбрать?

Критерии выбора:

1. Только чистая синусоида на выходе. Электроника котла, а также асинхронные двигатели циркуляционных насосов рассчитаны только на синусоидальное переменное напряжение. Многие ИБП для компьютера и некоторые дешёвые бесперебойники для котлов отопления могут выдавать меандр или «модифицированную синусоиду», что приводит к сокращению срока службы электроники, гудению и выходу из строя насосов.
2. Мощность. Определите, какие отопительные устройства будут подключены к бесперебойнику на котёл (насосы, освещение и т.п.) и какова их мощность (указана на корпусе приборов или в инструкции). Складываем все полученные значения мощности, прибавляем 5-10% и получаем требуемую мощность ИБП для котла.
3. Ёмкость батарей. От неё зависит, сколько проработает газовый котёл от ИБП при сбое электричества. Время автономной работы можно рассчитать по формуле: T = C * V * 0,85 / P . Здесь: C – суммарная ёмкость в ампер-часах (А*ч, Ah), складывается при параллельном подключении батарей; V – напряжение в вольтах (V), складывается при последовательном подключении батарей; 0,85 – типичный КПД для UPS; P – суммарная мощность подключенного оборудования в ваттах,  рассчитанная по пункту 2.
4. Тип используемых аккумуляторов. Нельзя использовать автомобильные кислотные аккумуляторы: они не рассчитаны на буферный режим работы в источнике бесперебойного питания для котла, могут быть пожароопасны. Выбирайте AGM или гелевые (GEL) аккумуляторы.

Принцип действия

Для изготовления камеры сгорания «Бакси» производителем используется металл. Снаружи она покрыта слоем теплоизолятора. Над ней располагают теплообменник, который изготавливается из меди. Когда в помещении происходит изменение температуры, запускается термостат. Отметим, что запуск осуществляется в автоматическом режиме. От него сигнал о включении передается насосу. Последний создает разрежение в обратном трубопроводе. После этого в линию системы отопления начинает поступать нагретая вода под давлением, не превышающим 0,45 бар.

Работа котла начинается с малой мощности. Постепенно происходит её возрастание, пока до заданной величины не увеличится температура теплоносителя. После этого происходит смена режима — с нагрева на режим модуляции. При снижении температуры теплоносителя поступает сигнал от термодатчика, что приводит к открытию впускного клапана. После этого происходит розжиг, а затем вода нагревается снова.

Если уже в начале работы котла его мощность довольно высока, то в автоматическом режиме происходит выключение горелки. Через три минуты можно выполнить повторный запуск системы.

Если необходимость в отоплении помещения отсутствует, то включение котла выполняют в режиме ГВС. При этом происходит поступление холодной воды во вторичный контур через трехходовой клапан, посредством которого перекрывается отопительная линия. Подача топлива в горелку осуществляется посредством газового клапана, что приводит к постепенному увеличению мощности котла. После завершения нагрева воды задействуется режим регулировки температуры.

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

Схема подключения термостата к батарее Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

• силовая коммутирующая система (байпас);
• зарядное устройство;
• преобразователь постоянного тока в переменный;
• управляющий орган;
• аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

• резервные;
• интерактивные;
• двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.

Частые ошибки, правила монтажа и подключения

температура помещения

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады “тепло-холодно” могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

параллельное подключение источника и сети запрещено

Разрешается только последовательное соединение инвертора и потребителя.

нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Заключение

Газовые двухконтурные агрегаты Baxi Eco 4S 24 F настенного исполнения являются удачным приобретением для владельцев собственных ломов, небольших магазинов или офисов. Котлы позволяют обеспечить комфортный микроклимат, подачу ГВС, работают в автоматическом режиме.

От пользователя требуется лишь настройка нужного режима работы и организация периодического обслуживания, увеличивающего срок службы котла и снижающего риск выхода из строя. Качество и возможности оборудования фирмы Baxi высоко оценены российскими пользователями, особенно выделяющими эту модель.

/—> 2019-01-02Каталог товаров

Тактование газового котла – это частота включений для нагрева носителя тепла. Если к оборудованию не подключить внешние приборы управления, то промежуток между включениями газового котла может быть не более 10 минут. По умолчанию интервал составляет 3 минуты.

Не рекомендуется часто включать оборудование. Наиболее экономичный расход будет при непрерывной работе газового котла. Если оборудование работает долгое время непрерывно, то значит, был настроен режим, при котором осуществляется компенсация тепловых потерь в доме при поддержании подходящей температуры носителя тепла.

Жители небольших квартир часто сталкиваются с проблемой большого расхода газа. Это связано с тем, что оборудование было рассчитано на отопление и нагрев воды, поэтому имеет высокую мощность.

Разные модели газовых котлов Baxi отличаются номерами параметров конфигурации, поэтому требуется изучить инструкцию перед настройкой оборудования.

Газовый котел можно настроить на экономичный режим. Если оборудование установлено в небольшой квартире, то необходимо выбрать минимальные параметры F08 и F10. Первый обозначает максимальную полезную мощность отопительной системы, а второй – минимальную полезную мощность системы отопления.

Диапазон модуляции газового котла мощностью 24 кВт начинается с 40% от наибольшей мощности. Следовательно, минимальный режим работы может быть на 9 кВт. Такой мощности достаточно для отопления дома площадью до 80 кв.м, а интервалы между включениями увеличатся.

Кроме того чтобы происходит экономия газа, еще продлевается срок службы элементов газового котла. Например, вентилятора, реле на плате управления и газового клапана.

Наименьший расход газа будет при работе оборудования на максимальной мощности.

Практически все газовые котлы Baxi имеют возможность подключения комнатного термостата. Если в помещении будет температура падать, то прибор подаст сигнал отопительному оборудованию и котел автоматически начнет работу.

Все показатели зависят от сбалансированности и типа отопительной системы. Благодаря программируемому термостату можно настроить необходимый температурный режим в течение дня. Если в комнате будет снижена температура на 1 градус, то за год можно сэкономить около 5% газа.

В Европе обязательным является установка комнатного термостата для энергоэффективности системы отопления.

Практически все газовые котлы имеют одинаковое устройство вне зависимости от фирмы производителя. Через теплообменник происходит передача тепловой энергии от сгорания топлива теплоносителю. В газовом котле может быть 1 или 2 теплообменника. Поверхность теплосъема во время работы загрязняется сажей, а внутри газового котла образуется накипь. Из-за данных загрязнений снижаются характеристики тепловых передач, следовательно, расход энергии увеличится.

Для того чтобы газовый котел Baxi работал в экономичном режиме, необходимо периодически проводить техническое обслуживание системы

Особое внимание следует уделить агрегатам с битермическими теплообменниками, которые из-за конструкции тяжело промываются

В такой системе можно регулировать температуру отдельно в каждом помещении благодаря устройству управляемых термоголовок на каждой батареи отопления. В радиаторе происходит регулирование количества теплоносителя в зависимости от температуры в помещении. Газовый котел будет включаться только при необходимости. Такая система помогает сэкономить около 30% топлива и создает комфортную атмосферу в помещении. Единственным недостатком зонального регулирования является стоимость.

• Обслуживание газовых котлов

• Как заменить газовый котел в частном доме

• Потребление газа газовым котлом

• Котел Baxi ошибка E01

• Газовый котел Baxi Eco Four 24 F

• Газовые котлы Baxi

• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-baxi/eco-4s-24-f.html
• https://baltgazservice.ru/stati/gazovye-kotly/kak-nastroit-kotel-baxi-na-ekonomichnyj-rezhim/
