Подключение радиатора отопления к двухтрубной системе: выбор оптимального варианта подключения

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

Подключение радиатора отопления

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Калькулятор расчета напора циркуляционного насоса

Схема подключения радиаторов отопления

Таблица. Варианты подключения радиаторов.

Наименование, фото	Краткое описание
Перекрестное (также известно как диагональное подключение)	Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.
Нижнее и седельное	«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.
Одностороннее	«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

Сколько можно вешать отопительных приборов на одну линию?

Здравствуйте. Нужно будет делать теплоснабжение в достраиваемом 2-х этажном доме. Система будет двухтрубная на полипропилене. Пытаюсь набросать схему разводки и появился вопрос: Сколько отопительных приборов можно навесить на одну линию сечением 25. Где-нибудь в форуме видел цифру — 5-6 отопительных приборов. Вторичный поиск не дал результатов. на самом деле ли можно вешать только 5-6 отопительных приборов и от каких показателей может зависеть это кол-во. Заблаговременно благодарю.

От потерь тепла помещения и самой большой скорости носителя тепла. Например, у Вас 8 отопительных приборов отдают по 1,5 КВт.В итоге нагрузка 12 000 Вт. СНиПовская норма по скорости -1 м/с. При температурном перепаде на радиаторе 20* (для двухтрубки) получаем требуемый секундный расход 0,143 кг/с. Отсюда самый маленький расчетный трубный диаметр, который пропустит данный расход при скорости 1 м/с как правило составит 14мм.

Поди тупик набрасываете.Лучше типа попутки набросать , тогда и вопросов подобных не возникло бы.

prochor написал : Поди тупик набрасываете.Лучше типа попутки набросать

Пижон не просто ответил, а ответил аргументированно. По мне, так забыл напомнить удельную теплоёмкость воды. 1кал\г*град, не помню сколько это в Дж.

А что здесь можно аргументированно дать ответ.Тупик он и в африке тупик.А добавить разумеется можно , однако необходимо приложить инструкцию по пуску и эксплуатации данной конструкции.

NNN написал : По мне, так забыл напомнить удельную теплоёмкость воды.

dinamit007 написал : 4200 дж/кг*градус

Благодарю, буду проверять расчёты Пижона.

Проверяем Пижона: Массный расход=12000/(4186*20)=0,143 кг/сек. Трубопроводный диаметр=корень квадратный из (4*0,143)/(3,14*1*1000)=0,013 м . Практически правильно. где: 4186 -теплоемкость воды, 20 -перепад температур; 1 -скорость 1000 -плотность

здесь на форуме есть подобная тётя Счастлива, очень талково про отапление объясняет, очень радует ответами, так вот помница мне как то сказала что последняя батарея в ряду должна быть более

Больше, чем Тетя Счастлива?

Благодарю откликнувшимся, попробую по Вашим рекомендациям высчитать достаточно на каждый этаж одной ветки, или необходимо повышать кол-во ветвей.

И так, расчитал. По приведенным Вами формулам выходит что мне достаточно по одной линии на 1 и 2 этаж, при этом двухтрубную магистраль разрешено делать d=20. Это согласно расчетам. Но изнутри меня осталось какоето сомнение, что 20 мм — все таки мало и нужно 25. Поэтому, выкладываю схему разводки и прошу, если это реально, выразить Ваше мнение — довериться расчетам и пустить 20-ку или все таки 25.

Это все отлично, а кто мне порекомендует, скока минимально должно быть переходов при 2-х друбном отоплении. поясню, Наверное непонятно. Котел — и 3-и батареи из алюминевых отопительных приборов, скажем по 14, 17, 12 секций. Квартира 62м. Магистраль ПП диаметром 25 и к батареям диаметром 20. Выходит, станем иметь переход от прямой к обратке только 3-и участка с диаметром 20. Этого вполне достаточно или нет? (просто насос будет качать регулярно и нагрузка будет определяться кол-вом переходов другими словами этими 3-мя переходами, так как если бы были бы еще батареи, насосу легче бы было). И еще вопрос, а насос в навесном котле, когда котел выключается автоматично — продолжает качать или нет?

Разновидности систем отопления

Схема подключения радиаторов к системе отопления зависит от типа разводки трубопроводов, выполняемой по однотрубной или двухтрубной схемам. Вне зависимости от типа разводки, система состоит из горизонтальных магистралей и вертикальных стояков.

Существует третий вариант подключения радиаторов – лучевой или коллекторный. Особенность данного вида в том, что все батареи не замкнуты единой цепью, к каждому отдельному отопительному прибору ведется отдельный элемент трубы. Недостаток данного вида подключения – труб требуется очень много, а монтаж осуществляется прямо под бетонную стяжку. Однако, имеется и существенное преимущество – эстетичность проложенного отопления и теплый пол в помещении.

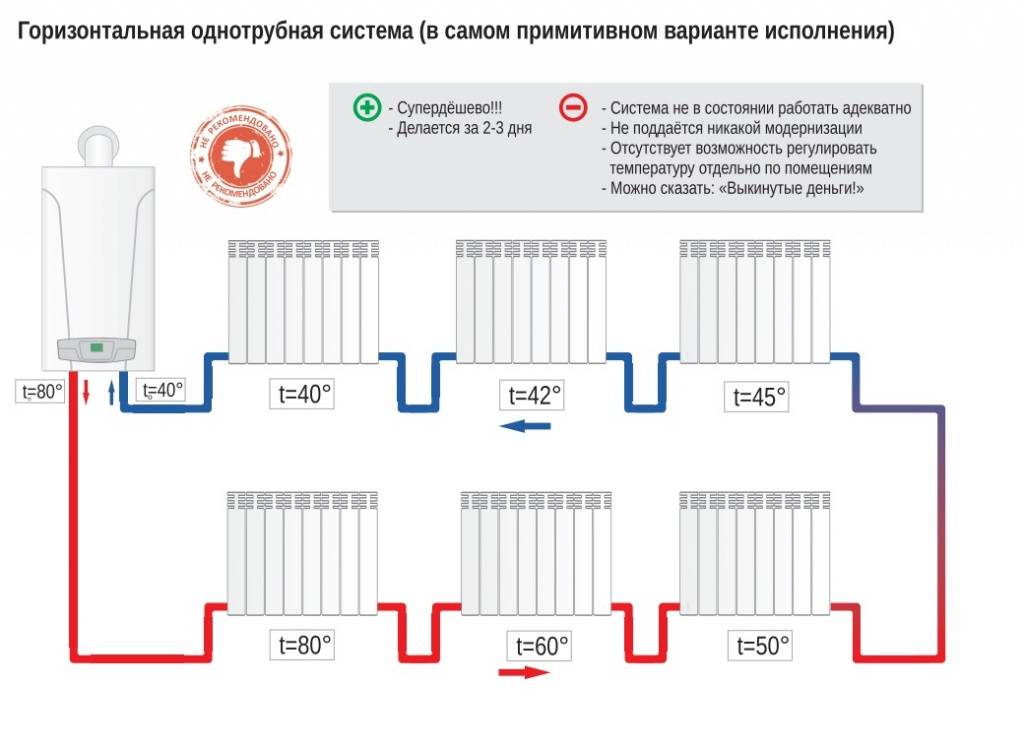

Однотрубная система

При таком типе разводки все отопительные элементы последовательно соединяются одним трубопроводом. Циркуляция подогретого и охлажденного теплоносителя происходит по кольцу, поочередно подаваясь к каждому радиатору.
Последовательная разводка такого типа требует правильного подбора диаметра трубы, иначе вся система окажется неэффективной.

Однотрубная схема может быть эффективна в многоквартирном доме, где теплоноситель сначала под давлением закачивается на верхние этажи, после чего естественным образом стекает по радиаторам к котельной. Циркуляция может происходить без применения насосов. Схема также показывает неплохую эффективность в небольших домах с общей протяженностью отопительной системы не более 30 метров и количеством батарей до 5 единиц.

Преимущества:

• низкая стоимость;
• малое количество используемых материалов;
• подходит для абсолютно любых типов радиаторов;
• возможно использование для систем теплого пола.

Недостатки:

• сложность при проектировании и монтаже;
• невозможность регулировки подачи тепла на отдельные отопительные приборы;
• высокая доля потерь тепла;
• низкая эффективность при невысоком давлении теплоносителя;
• вероятность возникновения проблем с циркуляцией жидкости и застоев.

Специалисты рекомендуют ряд хитростей, которые способны компенсировать некоторые минусы однотрубной разводки:

• радиаторы устанавливаются по возрастанию количества их секций;
• увеличение их количества в помещении;
• первыми в кольце должны быть помещения, где происходят наибольшие потери тепла.

Двухтрубная

При двухтрубной разводке используются два трубопровода: для горячего и холодного теплоносителя. По первому подогретая вода поступает в радиаторы, а по второму – забирается от них обратно к газовому котлу. Батареи подключаются параллельно. Так каждый отопительный элемент прогревается равномерно, это обеспечивает одинаковую температуру и равномерный прогрев во всех комнатах.
Двухтрубная разводка считается наиболее оптимальной, поскольку обеспечивает минимальные потери тепла. Вместе с этим, её монтаж обходится дороже, поскольку объём прокладываемых труб увеличивается.

Преимущества:

• малые потери тепла;
• возможность регулировки температуры на каждом отдельном радиаторе;
• возможность применения автоматизированных регуляторов;
• равномерность прогрева всех помещений;
• простота обслуживания и исправления ошибок, если таковые допущены при проектировании.

Недостатки:

• повышение стоимости за счет большого количества материала;
• длительность монтажа.

Следует заметить, что хоть количество используемой трубы и увеличивается, однако её диаметр меньше по сравнению с однотрубной схемой. Соответственно, цена монтажа двухтрубной системы будет больше, но разница может оказаться не такой значительной.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны

Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок

Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие

В частности:

• переходники с правой и левой резьбой (футорки);
• инструменты для качественного навинчивания переходников;
• заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
• запорная арматура, шаровые краны, вентили;
• трубы.

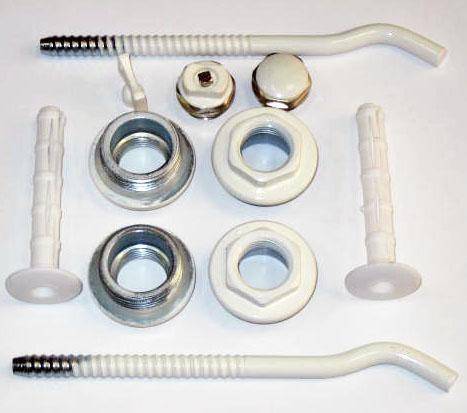

Комплект для установки радиатора отопления

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
