Ремонт светодиодных ламп: устройство и электрические схемы различных приборов
Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.
Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.
Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону
Погасли все лампы в ванной комнате: причины и способы устранения
Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.
Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.
При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно
Устранение причин моргания светодиодных ламп
Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.
Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.
Этот индикатор становится причиной моргания светодиодов
Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.
Филаментные лампы – новинка на рынке. Они ремонту не подлежат
Моргание светодиодной лампочки
Вопрос вынесен в отдельный пункт, потому что эта проблема часто встречается в быту, и многие не знают, как починить светодиодную лампу в этом случае. Причем моргание бывает двух типов:
- В выключенном состоянии лампочка ярко мигает, периодичность разная – от раза в секунду до нескольких раз в минуту, а то и в час. На этом месте продолжает мигать даже замененная лампа. Возможны случаи, когда в темноте она едва заметно, слабо горит – это также приводит к постепенно перегорающим светодиодам, и необходим ремонт.
- Во включенном состоянии периодически гаснет на секунду или даже на несколько минут, затем загорается вновь.
Первый случай возникает из-за наличия выключателя с индикатором. Его работа обеспечивается протеканием малого тока сквозь слабый диод, поэтому он светится. Этот ток продолжает свой путь в люстру, заряжая конденсатор в лампочках. Когда накапливается достаточный заряд, драйвер пытается запустить свечение, но оно мгновенно прекращается после разряда конденсатора. Можно ли решить такую проблему в домашних условиях? В такой ситуации нужно использовать параллельно подключенный между выключателем и лампочкой резистор, который гасит слабый ток. Как дополнительную нагрузку используют лампу накаливания в этой же цепи, хватает миниатюрного варианта буквально на 10 Вт. Еще можно поменять выключатель на вариант без индикатора.
Бывает, что мигание наблюдается даже при обычном выключателе. Это вызвано неправильным подключением контактов – фаза подается на лампочку постоянно, а размыкается ноль. Правильно будет, если выключатель размыкает фазу, а ноль постоянный. В лампе современного типа на 220 вольт (например, Gauss) светодиоды защищены от такого воздействия установленными резисторами.
Если возникает периодическое отключение ламп во время их работы, это может быть вызвано двумя причинами: постоянно изменяющееся напряжение в сети или неисправность в контактах. Первая проблема решается стабилизацией напряжения с помощью соответствующих приборов или заменой лампочки на ту, которая имеет больший диапазон работы. Вторая – способом, который описан в пункте ремонта LED-ламп (прозвонка и протирка контактов, перепайка поврежденных резисторов и конденсаторов).
Светодиодный светильник своими руками: схемы, фото, видео — Asutpp
Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Пошаговая разработка светодиодного светильника
Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.
Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.
Совет
Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.
Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

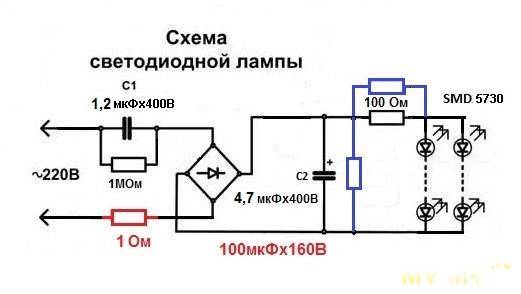

Упрощённая схема светильника
- Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
- Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.
При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
- Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
- Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.
На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.
Перегоревшая лампочка
Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном
Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем
Это необходимо для качественной пайки компонентов в цоколе.
Особенности замены
Заменять лампочки в люстре нужно, следуя пошаговой инструкции. Она схожа для подвесных потолков и точечных светильников.
В подвесном потолке
Алгоритм замены в подвесном потолке:
- Обязательно нужно обесточить помещение;
- выполняется замена трансформатора на светодиодный источник питания;
- вытаскивается патрон из светильника;
- устанавливается светодиодная лапочка;
- при необходимости изолируется проводка;
- проверяется, плотно ли зафиксирована люстра.
В точечном светильнике
Действия по замене для точечных светильников остаются теми же:
- обесточивается комната;
- удаляется фиксирующее кольцо;
- галогенка вытаскивается из люстры;
- устанавливается новый прибор;
- надежно фиксируется корпус лампы.
Алгоритм замены точечного светодиодного светильника для галогеновых ламп такой же, важно не забыть поменять источник питания на трансформатор. Устанавливать новую галогеновую лампу лучше в перчатках, чтобы не оставлять следы на поверхности корпуса
Замена светодиодной ленты в светильнике своими руками
Светодиодные ленты
Заменить светодиодную ленту своими руками в доме несложно
Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике
Лучше всего в этом помогут обучающие видео-ролики.
Как правило, осуществить замену ленты можно выполнением следующих шагов:
- Снять и разобрать светильник.
- Осмотреть конструкцию изнутри на предмет дефектов.
- Заменить поврежденные элементы или спаять разорванные контакты.
Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.
Как отпаять светодиод от площадки
Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:
- Разогреть паяльник и приготовить половинку лезвия.
- Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
- Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
- Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.
Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника
Схемы драйверов для светодиодов от сети 220в
Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.
Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).
Ремонт драйвера светодиодной лампы
Если в драйвере находятся небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.
Конструкция и основы функционирования
Конструкция светодиодного светильника
Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.
В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.
Как разобрать лампу
Конкретный способ зависит от модели и марки светодиодной лампы, журнал «Мисс Чистота» предлагает ознакомиться с типовыми подходами.
Лампы с цоколем e27 и e14
Если светорассеиватель выполнен из пластика, то процедура не занимает много времени:
Снять светорассеиватель. В случае фиксации шипом — слегка сжать и отделить от корпуса
Если деталь держится силиконовым герметиком (в более дешёвых моделях, в том числе Ecola) — провести скальпелем или канцелярским ножом, подрезая пасту, затем убрать купол.
Отпаять, нагрев паяльником, два провода в центре платформы с диодами.
Открепить винты либо подрезать силиконовый слой по окружности платформы.
Перевернуть лампочку на бок, поддеть ножом заглушку на конце цоколя, вынуть и отложить её.
Отогнуть показавшийся провод.
Аккуратно потянуть или поддеть ножом и осторожно поднять платформу с диодами. Во многих моделях она слита с радиатором
В других случаях нужно сначала вынуть платформу, а затем поднять радиатор.
Вытянуть или отрезать (первый вариант предпочтителен) провод, заведённый под корпус.
Извлечь плату с драйвером и конденсаторами.
Чтобы усилить яркость светодиодной лампы, можно попробовать заменить диодную платформу, припаяв провода к пучку диодных лент
При этом важно смазать дно платформы термопастой, а конденсаторы заменить на более ёмкие. Однако ленты, вставленные в пластиковый светорассеиватель, будут его неизбежно перегревать, так что прослужит такая лампа, скорее всего, недолго
Плюс этого метода в том, что отрезки ленты подключаются параллельно, и если одна из них перегорит, остальные продолжат работать.
Лампы с цоколем g13
Главное отличие этих устройств — прямое, а не круговое расположение диодов, в остальном конструкция того же типа. Чтобы разобрать её, нужно:
- Освободить винты либо аккуратно прогреть торцевую заглушку (и силиконовый слой под ней).
- Снять колпачок с контактами, не разрывая провода.
- Если светорассеиватель самостоятельная деталь и крепится на алюминиевой базе, вытянуть его и снять. Если крепление монолитное, то нужно аналогично первому снять второй торцевой контакт.
- Отпаять провода от контактов.
- Вынуть площадку с диодами. Обычно на ней снизу крепятся драйвер и конденсаторы.
Все описанные способы подходят для случаев с пластиковыми светорассеивателями. На рынке всё ещё встречаются светодиодные лампочки со стеклянными корпусами. К сожалению, любая попытка разобрать такую конструкцию почти гарантированно приведёт к поломке: стекло расколется. Чинить подобные устройства опасно, легко порезаться. Поэтому имеет смысл либо заменить их новой лампой, либо попытаться найти пластиковый светорассеиватель и поставить на старый корпус.
Рекомендуем: Как правильно клеить обои и что нового в технологии оклейки стен?
Срок службы led ламп
В сопроводительной документации и в рекламных материалах производители указывают срок службы светильников на светоизлучающих диодах не менее 50 000 часов (бывает и до 100 000 часов). Если свет не выключать, то в год «потратится» около 8000 часов, и прибора с ресурсом 50 000 часов хватит не менее, чем на 6 лет непрерывной работы (а 100-тысячной лампы – на 12 лет).
На самом деле не все так радужно. Чтобы реально выяснить срок службы лампы, надо проводить длительные ресурсные испытания, делать это надо в различных режимах и для большой партии ламп, чтобы получить усредненные параметры. По факту никто шестилетние проверки, естественно, не проводил (двенадцатилетние – тем более) – в них нет смысла, так как за это время появятся новые технологии и данные испытаний устареют. Да и конкуренты отвоюют рынок. Поэтому все цифры заявляются «на основании расчетов», о чем при должном старании можно найти сведения в документации изготовителя (эта фраза пишется далеко не на первых страницах и не самым крупным шрифтом).
На самом деле первые выходы светодиодных ламп из строя наблюдаются уже через год, а рассчитывать на среднее время службы надо примерно на 2-3 года.
Основные причины поломок светодиодных ламп
В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.
Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.
Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Основные поломки и их диагностика
ЛЕД-лампа состоит из двух основных составляющих:
- Набора светодиодов, которые для напряжения 220 вольт включаются последовательно или последовательно-параллельно (в цепочки).
- Стабилизатор тока – драйвер (в недорогих светильниках и светодиодных лентах – токоограничивающий резистор).
Перед ремонтом место неисправности желательно локализовать. Часто это можно сделать по внешним признакам.
| Неисправность | Возможная причина |
|---|---|
| Не горит часть светодиодов | Можно делать вывод, что светоизлучающие диоды соединены в несколько параллельных цепочек и один элемент в цепочке сгорел. В этом случае драйвер, скорее всего, исправен. |
| Светодиоды моргают при включении | Можно с уверенностью подозревать, что стабилизатор тока не работает. Также есть основания сомневаться в исправности драйвера, если лампа горит не в полную яркость, а все светодиоды включаются |
| При подаче напряжения лампа просто не горит. | Причина может быть как в стабилизаторе, так и в светоизлучающих элементах (или просто провод внутри отвалился). Перед тем, как отремонтировать лампу, проверять в этом случае придется все. |
Простейшая схема устройства светодиодной лампы 220 В
Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.
Простейшая схема драйвера для светодиодов: разобраться можно и без профессиональных навыков
Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает состояние здоровья, повышает утомляемость и становится причиной головных болей.
Средняя стоимость светодиодных ламп на российских прилавках
| Марка | Мощность, Вт | Цветовая температура, К | Стоимость, руб. |
| DEWATT | 6 | 2700 | 80 |
| DEWATT | 9 | 4200 | 90 |
| КОСМОС | 9 | 4200 | 100 |
| ОНЛАЙТ | 10 | 2700 | 90 |
| REV | 3 | 4000 | 120 |
| GENILED | 5 | 2700 | 500 |
Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.
Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077
