Монтаж своими руками
Когда в ванной комнате или туалете отсутствует вентиляционная система, значит, самое время начать ее самостоятельно проектировать и монтировать. Выполняются такие работы довольно просто.
В многоквартирных домах системы спроектированы так, что вентиляционные ходы располагаются с обратной стороны ванн и санузлов
Вся процедура будет заключаться в том, что необходимо осторожно создать отверстие и вывести его в канал вентиляции. В многоэтажках уже должны быть ниши, ведущие в вентиляционные каналы
Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате. Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет.
Ассортимент современных систем на рынке вентиляционных товаров и услуг позволяет устанавливать множество дополнительных навесных устройств — гироскопы, датчики температур, регуляторы влажности, оборотов, таймеры. После этого отверстие закрывается красивыми декоративными решетками.
В случаях когда санузел не совмещен, когда ванная комната содержит вентканал, а туалет нет применяют ту же технологию, только дважды. Первый вентилятор устанавливается в нишу между ванной комнатой. и каналом, второй — во второй нише, между санузлом и ванной комнатой.
В случае, когда необходимо монтировать вентиляцию в туалете в частном доме, своими руками можно сделать не только выход в вентканал, но и сам вентканал. Специалисты советуют либо учитывать каналы при возведении стен, либо грамотно подключатся в выхлопную систему печи (если таковая есть).
Перейдем к практическим схемам и проектам вентиляционных систем.
Что представляет собой принудительная вентиляция
В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.
Особенности вытяжной вентиляции
Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.
Особенности приточной вентиляции
Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).
Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).
Особенности приточно-вытяжной системы
Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:
- в домах со значительной квадратурой;
- в объёмных сооружениях;
- в постройках, где застой воздуха недопустим;
- в помещениях, где естественный приток/отток слаб, его требуется усилить.
Монтаж вентиляции своими руками
Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.
Определение места для установки
Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.
Диагностика состояния вентиляционного канала
При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.
Выбор схемы подключения прибора
Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.
Тонкости установки вентилятора
Вентилятор устанавливают так:
- Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
- Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
- Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
- Прокладывают проводку, подключают прибор к электрической сети.
Схема подключения вентилятора к электрической сети.
Распространенные ошибки при монтаже
При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:
- неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
- нарушение герметичности соединений;
- прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.
При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.
Монтаж принудительной системы вентиляции
Вытяжку здесь заменяет вентилятор. Если площадь кабины туалета примерно 2 кв. м, можно использовать силового типа установку, которая имеет 30 Ватт мощности. Установленный сверху вентилятор придется обеспечить питанием. Поэтому стоит заранее провести электричество.
Так как выгребная яма не обладает нужным воздушным объемом, применять к ней искусственную вытяжку не стоит. В процессе функционирования силовой установки будет формироваться разряженность. И восстановить все можно будет лишь за счет воздуха из кабины.
Правила эксплуатации вытяжной системы
При использовании вытяжек соблюдайте следующие требования:
- работа вентиляции допускается только при наличии ограждения решетками;
- площадки, на которых установлено вентиляционного типа оборудование, стационарные лестницы, а также дырки в перекрытиях должны ограждаться перилами;
- воздуховоды, кронштейны под вытяжку, зонты и иные компоненты вентиляции должны размещаться на высоте не меньше 1,8 м от уровня пола;
- запрещено загромождать вентиляционного типа камеры, каналы и площадки посторонними предметами;
- необходимо устанавливать вытяжку на той высоте, которая рекомендована ее изготовителем;
- не допускается большое скопление жира на алюминиевых фильтрах, поскольку это может привести к возгоранию. Регулярно чистите их;
- не эксплуатируйте вытяжку, если фильтр снят;
- при очистке и тех. обслуживании, а также через пять минут после завершения работы, отключайте вытяжку от электросети;
- не пытайтесь самостоятельно починить устройство, обращайтесь в официальные сервисные центры.
Заключение
Большой семье трудно жить без вытяжки в частном доме, ведь для людей всегда был и будет важен комфорт. Неприятные запахи вызовут негативные эмоции или проблемы со здоровьем. Поэтому, наилучшим решением будет установка вентиляции.
Из каких элементов состоит вентиляционная система
Сперва следует определиться, какой разновидности вентсистема будет установлена. Дальше нужно подготовить все востребованные элементы, заранее определив их размеры. Вот какие элементы понадобятся в обязательном порядке.
Во-первых, вентилятор. Это основная составляющая системы. Его встраивают:
- в потолок;
- в короб воздуховода;
- в стену.
Непосредственно в воздуховод этот агрегат встраивается в том случае, если планируется монтирование сложной вентсистемы. К примеру, туалет и ванная – разные помещения. Тогда в каждом помещении следует установить отдельные вентиляционные отверстия, отвести от них коробы и трубы. И лишь впоследствии эти элементы потребуется подключить к единому воздуховоду.

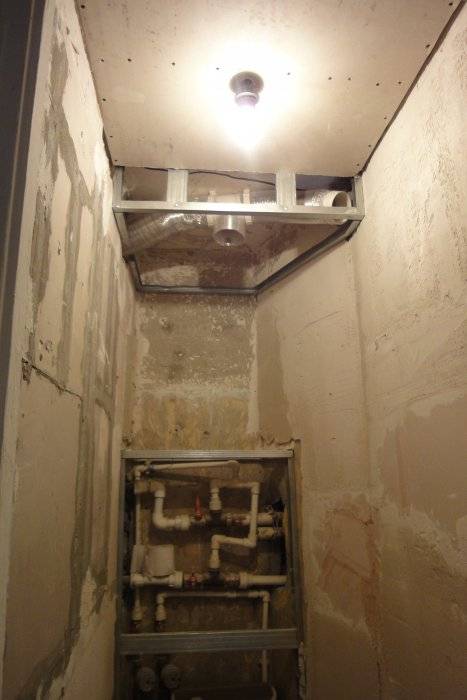

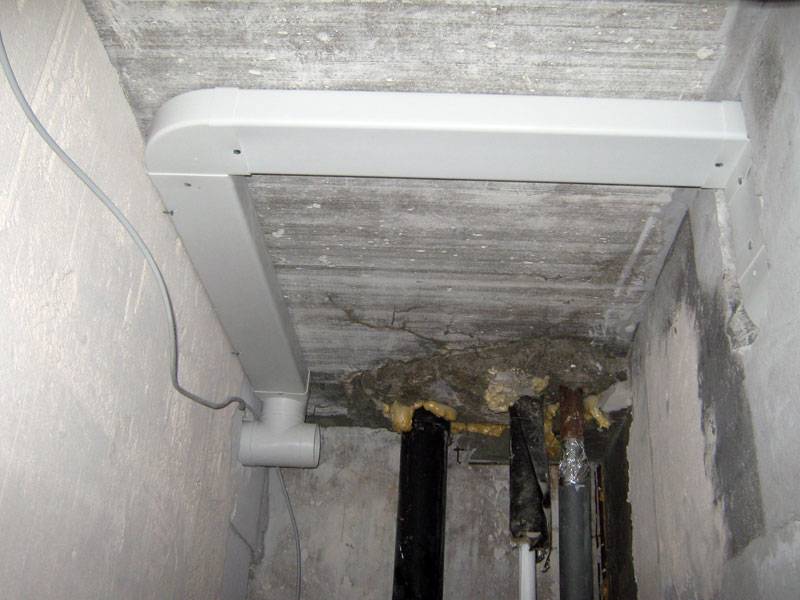

Во-вторых, короб воздуховода. Материал для его изготовления – металл или пластик. Сечение круглое или прямое. У каждой системы свои преимущества. К примеру, прямоугольный вариант проще крепится к стене, к потолку. Над натяжным или подвесным потолком его расположение выглядит идеально. Зато круглое сечение эффективнее обеспечивает отвод воздуха, ведь там отсутствуют внутренние углы.
В-третьих, детали для закрепления воздуховодов. Используются кронштейны (готовые хомуты или самодельные элементы). Их устанавливают примерно через каждые 0,5-0,7 м, это зависит от места размещения.
В-четвертых, поворотные колена. Применяются, когда используют жесткий короб. Предназначаются:
- для установки сложных конструкций;
- когда требуется произвести вывод через потолок или стену;
- если направление воздушного потока меняется.
В-пятых, соединительные муфты. Потребуются для сопряжения отдельных секций воздуховода.
В-шестых, обратный клапан. Необходим для предотвращения обратного тока воздушных масс после отключения вентсистемы. Также обратный клапан потребуется, если на улице сильный ветер.
В-седьмых, вентиляционные решетки. Они должны присутствовать на входе и выходе из отверстия системы с канальным вентилятором. А если устанавливается накладной осевой вентилятор, тогда решетка монтируется на выходное отверстие.
Расчет мощности и требования к вентиляторам
Усилить уровень вентиляции даже в нечищеном годами общем канале поможет электрический вытяжной вентилятор. Обычно используют настенные осевые устройства
При их выборе важно обращать внимание на следующее:
безопасность должна быть максимальной. Ведь вентилятор – это, прежде всего, электрический прибор, который будет использоваться в помещении с повышенной влажностью;
Вентилятор принудительной вытяжки
- минимальный уровень шума;
- мощность прибора должна соотноситься размерам санузла с количеством жильцов в квартире.
Определить оптимальную мощность вытяжного вентилятора можно по формуле 6хV или 8хV, где числа 6 и 8 – это коэффициенты, соответствующие количеству проживающих и пользующихся санузлом людей в квартире, а V – это объем вентилируемого помещения (ванной комнаты).
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 40 | 25 | 200 | ||
| 32 | 17 | 197 | ||
| 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 26 | 21 | 62 | ||
| 38 | 29 | 122 | ||
| 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Какого типа вентилятор подходит для конкретного помещения
Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:
- канальные;
- осевые;
- радиальные;
- крышные.
Осевые настенные вентиляторы (еще их называют накладными)
Обычный осевой настенный вентилятор
В конструкцию входят:
- корпус в виде цилиндра;
- колесо внутри корпуса (оно имеет консольные лопасти);
- ось электродвигателя (на ней крепится колесо);
- ротор и статор.
Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу.
Вентиляторы канального типа
Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².
Осевой вентилятор канального типа
Вентиляторы радиального типа
Вентилятор радиального типа
Конструкцию этого агрегата составляют:
- двигатель;
- ось вращения колеса, имеющего лопасти;
- металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.
Вентиляторы крышные
Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.
В частных домах часто применяются крышные вентиляторы
Вентиляция в ванной в частном доме
Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета
Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.
Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.
Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:
- естественная, а также принудительная;
- кольца в двери;
- есть возможность установить решетку на вентиляцию;
- приточная.
Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.
Схема вентиляции в ванной комнате и туалете в частном доме
Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.
В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева
Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины
Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.
Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.
Схемы подключения
Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.
Подключение от лампочки
Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.
Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.
Подключение через отдельный выключатель
Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.
Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.
Кулер с таймером
Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.
Кулер, оборудованный таймером, работает по следующему принципу:
- при включении освещения запускается работа агрегата;
- после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.
Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.
Аппарат с датчиками
Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия
Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.
Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.
На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.
Вентиляция сквозь стену
У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.
При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку
Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.
Смазка и чистка деталей
Одним из самых эффективных способов восстановления работоспособности вытяжного устройства является смазка. Для работы следует приготовить машинное масло и обычный шприц с иголкой. Порядок действий следующий:
- Дать двигателю остыть, потом почистить и приступить к смазке.
- Для работы требуется 2 капли масла – первой смазывается передний подшипник, второй – задний.
- Вращать ротор электромотора, равномерно распределяя смазку по площади.
Смазка электродвигателя
Следующий этап – очистка всех деталей от остатков смазки, пыли и загрязнений. Для этого требуется промыть их под проточной водой (элементы из пластика желательно чистить с применением бытовой химии). Перед установкой на место все детали тщательно просушиваются.
