Механическая часть
Стандартный «классический» вариант потолочной люстры включает в себя полный комплект всех технологических элементов, которые, как правило, представлены несколькими основными функциональными деталями:
- Так называемая потолочная чаша. Такой декоративный элемент необходим для крепления осветительного прибора к потолочной поверхности, и позволяет скрыть все соединения электрических проводов.
- Центральная часть потолочного осветительного прибора предназначена для соединения потолочной чаши осветителя с распределительной чашей, поэтому несет в большинстве случаев чисто декоративную нагрузку.
- Распределительная чаша – основная часть, отвечающая за правильное распределение всего электрического питания на рожки и непосредственную их фиксацию на корпусе люстры.
- Рожки чаще всего отличаются по форме и позволяют определить размеры, а также параметры освещенности люстры, что обусловлено прямой взаимосвязью с количеством источников света.
- Плафоны предназначены для полноценного рассеивания светового потока, а также позволяют максимально эффективно отводить всю тепловую энергию от источников света.
Внешний вид и декоративные характеристики люстры в большинстве случае напрямую зависят от типа, размера и формы плафонов, которые могут быть стеклянными, тканевыми, металлическими или выполняются из любых других материалов неподверженных горению или расплавлению.
Общая схема установки люстры
Стандартная процедура сборки любой потолочной люстры достаточно проста, и выполняется в строгом соответствии с прилагаемой производителем инструкцией.
Как правило, на первом этапе осуществляется сборка верхней части центрального каркаса, а декоративная чаша монтируется на стержень и фиксируется специальной гайкой.
Важно помнить, что плафоны и абажуры, а также любые хрупкие и декоративные элементы потолочного светильника, закрепляются в самую последнюю очередь, что минимизирует риск их поломки
Режимы дистанционного управления
На рынке можно встретить люстры с дистанционным управлением, отличающиеся не только по внешнему виду, но и количеству лампочек, и подсветке.
Встроенные функции позволяют задать плавное изменение цвета подсветки. Яркость свечения основных ламп тоже регулируется. Со вкусом подобранная форма люстры, а также ее световые характеристики помогают подчеркнуть основной дизайн помещения.
Подобные люстры включаются не только пультом (ПДУ), но и стандартным выключателем. В ПДУ устанавливается до 4-х режимов регулировки освещения. Все определяет модель, достаточно воспользоваться инструкцией для люстры с пультом.
Выбор уклона скатов крыши
Уклон скатов крыши задается безразмерной величиной, углом наклона или высотой конька.
Безразмерная величина. Не зависит от единицы измерения, обозначает отношение высоты ската к его длине.
В странах с английской системой мер для вычисления уклона принято использовать прямоугольный треугольник с основанием постоянной длины равной 12 размерным единицам и переменной высотой. Например, крыша с уклоном ската 6 к 12 на каждых 12 дюймах длины поднимается на высоту 6 дюймов, на каждых 12 футах — на 6 футов, на 12 ярдах — на 6 ярдов, на каждых 120 см — на 60 см.
В странах с метрической системой мер используется прямоугольный треугольник с основанием 10 размерных единиц. Например, скат крыши с уклоном 6 к 10 поднимается на 6 см на каждых 10 см длины, на 60 см на каждых 100 см, на 6 м на каждых 10 м. Обычно этот уклон приводят к базе, вычисляемой в метрах, то есть основание треугольника принимают равным 1 м. Тогда уклон 6 к 10 записывается как 0,6 к 1, означающее подъем крыши на 0,6 м (60 см) на каждый метр увеличения ее длины.
В градусах. У ручных циркульных пил есть градусная шкала настроек угла пиления доски. Для перехода от безразмерной величины уклона к градусам используются: специальные таблицы, транспортир или плотницкий треугольник Свенсона. Угол наклона ската крыши можно выбрать заранее или высчитать калькулятором.
Высотой конька. Уклон крыши можно задать без выбора системы мер (английской или метрической) и без выбора угла наклона. Если нужно под крышей иметь чердачное помещение определенной высоты, то и уклон крыши задают в соответствии с этим параметром. Калькулятор вычислит углы для установки их на циркульных пилах.
Разбираемся в проводах
В случае соединения люстры с выключателем на основе единственной клавиши наша задача упрощается. Если к двум, тогда придётся разбираться в схеме соединения проводов в люстре, поскольку в противном случае выключатель не сможет корректно работать.
Рожки обладают отдельным проводом для соединения с питающей жилой. Для наглядности окрас проводов предложен в разном цвете, но в некоторых случаях производитель использует один вариант визуального оформления.
Подключаем провода к одной клавише выключателя:
- Скручиваются нулевые провода.
- Обычно они обладают голубым либо синим окрасом.
- Соединяем фазовые провода.
- Такая жила обрамляется в белый, коричневый, серый и другой цвет.
Для подключения к двум клавишам выключателя, необходимо чтобы основной провод имел три функциональные жилы. Условно L1, L2 и N. Для правильного подключения нулевые соединяются как для одной клавиши. Но фазные разделяются на две группы L1 и L2 для использования на обоих выключателях.
Теперь необходимо соединить люстру с потолком. Для этого используется крючок либо специальная крепёжная планка в случае с бетонным перекрытием.
Слабые места прибора
Чтобы выявить неисправность, нужно знать устройство люстры
У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.
Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.
Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.
Распространенные неисправности:
- Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
- Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
- Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
- Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
- Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).
Определение назначения проводов в люстре
Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:
- Белый или коричневый провод – фаза;
- Синий провод – ноль;
- Желто-зеленый провод – защитный заземляющий.
Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.
- Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.
Механическая сборка
- Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
- Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
- В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.
Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки. В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.
Электрическая часть – как соединить провода в люстре
Думаю основной вопрос как собрать люстру с тремя рожками закрыт. Пора приступить к самому ответственному моменту – монтажу электропроводки. Имеется два варианта подключения: к одинарному выключателю и к двойному. От типа подсоединения зависит группировка проводов. В первом случае их будет две, во втором – три. Разделение кабеля осуществляется по цвету.
Я буду подключать люстру к одноклавишному выключателю, поэтому у меня будет две группы – фазные и нулевые провода.
Если у вас двойной выключатель, значит, будет три группы: все нулевые провода – первая, вторая группа фазные проводов к одной клавише, третья группа фазные провода ко второй клавише выключателя.
Как поклеить багеты на потолок видео
У каждого рожка на выходе имеется два провода с изоляцией разного цвета. Их окраска может быть любой. Я всегда разбиваю провода по цвету таким образом: синие провода – это нулевые, коричневые – это фазные. Сначала следует работать с проводами одного цвета, например, «фазой», а затем сгруппировать провода другого цвета – «ноль».
Соединение проводов в люстре под одноклавишный выключатель
Проще всего подключать люстру к одинарному выключателю. В данном примере к люстре подходит фазный и нулевой провод, в каждом рожке также имеется по два провода. Все коричневые (фазные) провода рожков соединяем между собой. Затем соединяем вместе все синие (нулевые) провода рожков. Таким образом, у вас вышло 2 группы проводов.
Поделив провода на группы, их следует соединить и с главным питающим проводом, это провод который вставлен в стержень. Один его конец выходит к декоративной крышке и там подключается к проводам которые выходят из потолка, второй конец как раз заходит в корпус люстры. Теперь все коричневые провода соединяем с одним из питающих проводов, а все синие провода соединяем со вторым из этих проводов.
Обычно в комплект люстры входят соединительные колпачки. Кончики проводов освободите от изоляции на участке длиной 1-2 см, скрутите их друг с другом, после чего вращающими движениями наверните на них коннектекер. Теперь он надежно защищает место соединения.
Для надежности место скрутки проводов можно пропаять.
Когда провода будут уложены можно одевать крышку на корпус светильника и фиксировать ее при помощи декоративной гайки.

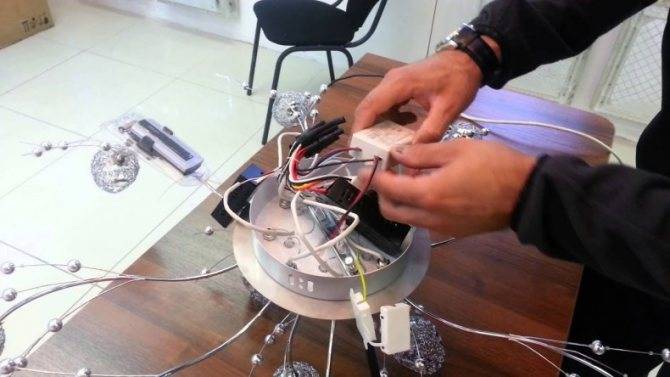

Учимся собирать светодиодную люстру с пультом
Многие не понимают, как собрать люстру с пультом управления, поскольку предлагается много деталей. В этом и кроется сложность этого дела.
- Придётся потратить время на сборку конструкции. Обычно надета плёнка на блестящие элементы. Её нужно снять.
- После этого всё раскручивается и соединяется с основной конструкцией, вставляются стеклянные элементы со стразами. На завершающем этапе вкручиваются лампочки.
- После этого необходимо уделить время приёмнику и контроллеру, но присутствуют разные блоки питания для адекватной работы лампочек.
Для закрепления используется двухсторонний скотч. Как правило, он предлагается вместе с комплектацией, если нет придётся купить отдельно.
Схемы люстр с дистанционным управлением
Прежде чем рассказать о ремонте неисправной люстры с дистанционным управлением, надо выяснить, как система функционирует в комплексе. Это поможет в диагностике неисправности и сэкономит время.
Общая схема дистанционного управления люстрой строится по тому же принципу, что и дистанционное управление любой бытовой электроникой с одним отличием – управляется светильник не по ИК-, а по радиоканалу. Связано это с тем, что обычный инфракрасный канал связи могут забивать помехи от близко расположенного мощного источника света.
Блок-схема системы ДУ для люстры.
Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. На стороне люстры находятся приемная часть, состоящая из:
- приемной антенны, в которой наводится ЭДС от электромагнитного сигнала передатчика;
- собственно приемника, преобразующего ЭДС в последовательность электрических импульсов;
- дешифратора (декодера) сигналов, который согласно команде выбирает, какой осветительный прибор включить или выключить.
Исполнительная часть представляет собой транзисторные ключи, которые управляют электромагнитными реле. Контакты каждого реле включают светильник, который может быть светодиодным или выполненным на основе энергосберегающей лампы (в одной люстре могут применяться и те, и другие элементы). Лампы накаливания в подобных осветительных приборах не применяют из-за большой потребляемой мощности и необходимости применения реле с усиленными контактами.
Передающая часть выглядит подобно пульту дистанционного управления от бытовой электронной техники и построена по похожему принципу. Единственное отличие – вместо инфракрасного светодиода установлена передающая антенна.
Схема контроллера для управления освещением.
Источник фото: https://go-radio.ru
Работа приемной и исполнительной части будет разобрана на примере типовой схемы люстры с двумя светильниками. Другие осветительные приборы строятся по подобному принципу.
Схема питания построена по бестрансформаторному принципу. Конденсатор С2 гасит излишки напряжения. Далее установлен выпрямитель мостового типа со сглаживающим конденсатором, так получается постоянное напряжение 12 В для питания обмоток реле. Чтобы обеспечить стабильное напряжение 5 В для слаботочной части, используется интегральный стабилизатор DA1. Он питает RF-приемник и декодер.
Приемником радиосигнала (RF) служит модуль YDK-30. Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы дешифратора. Построен декодер на микросхеме HS153. Получив команду, дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на LED или на галогенной лампе с соответствующим драйвером или электронной пускорегулирующей арматурой.
Важно! Практически все схемы приемной и исполнительной части системы дистанционного управления китайского производства (даже с заверениями на упаковке, что прибор разработан в Германии) имеют бестрансформаторную схему питания с гасящими резисторами или конденсаторами. При ремонте или проверке схемы надо иметь в виду, что все элементы находятся под полным напряжением 220 В
Несоблюдение требований охраны труда может привести к удару электрическим током.
Подключение люстры к двойному выключателю
Ниже рассмотрим все те общие моменты, которые могут возникнуть в той или иной ситуации. Пройдем через подготовку к монтажу и по итогу выполним подключение люстры любого вида к двойному выключателю.
При любом варианте подключения важно определить, чем является каждый провод, свисающий с потолка. На самой люстре, обычно имеется маркировка и прилагается инструкция со схемой подключения
Как найти фазу?
Для работы понадобиться:
инструмент (отвертка, пассатижи, бокорезы или кусачки,…);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).
Подготовка демонтаж
Перед работой необходимо обесточить соответствующим автоматом в щитке на лестничной площадке помещение, где планируется работа. Путем включения выключения выключателя убедиться, что освещение не работает (отключение выполнено). Но для полной безопасности нужно проверить индикатором отсутствие «фазы» на проводах где подключена люстра. Для этого наконечником индикатора попеременно касаемся каждого контакта на клеммной колодке. Если же это скрутки проводников их нужно предварительно освободить от изоляции (удалить изоленту). Только после этого переходим к демонтажу.
Перед демонтажем старой люстры желательно промаркировать провода в соответствии с обозначением на корпусе или клеммной колодке люстры. Это облегчит работу и позволит сэкономить время при подключении новой люстры.
Как промаркировать?
1 способ.
Если провода имеют различие по цветам, то все очень просто. Обычно цвета проводов соответствуют их назначению. Например:
- Фазный проводник не должен быть синего или голубого цвета;
- Нулевой – обычно синий или голубой;
- Провод заземления – желтый, желто-зеленый.
В этом случае просто запоминаем или записываем и зарисовываем.
Но не стоит на это слепо полагаться, до вас могли быть электрики разной квалификации.
2 способ.
Кусочки цветного скотча или изоленты также можно использовать для обозначения. Очень хорошо подходит малярный скотч, он надежно фиксируется и на нем можно написать, обозначив «фаза», «ноль», «земля» и т.п.
Бывает и такое, что нет возможности понять, что за провода торчат из потолка, не имеющие ни цветового различия, ни какого-то, ни было обозначения, ни маркировки. В этом случае нам понадобиться индикатор и мультиметр. Они нам помогут раскрыть тайну каждого провода.
Кстати, будет не лишним проверить ваши провода, даже в том случае, если вы их промаркировали во время демонтажа старой люстры. Так на всякий случай.
Действовать будем по плану:
- Освобождаем концы проводов от изоляции (достаточно около 1 см). И разводим их в стороны.
Если провода не имеют цветового различия, то как уже говорили, навешиваем на них кусочки малярного скотча и пишем ручкой предварительно просто цифры 1, 2, 3 и 4 (если проводов 4)
- Подаем питание с автомата, клавиши выключателя в выключенном положении.
Используя индикатор, попеременно касаясь им оголенных проводов, проверяем на отсутствие фазы. Это говорит о том, что у нас «фаза» идет через выключатель и схема проводки выполнена верно
Это важно!
Переводим в положение «Вкл.», допустим, левую клавишу.
- Снова используем индикатор, по свечению или звуковому сигналу (в зависимости от модели индикатора) определяем на каком проводе появилась «фаза». Помечаем или запоминаем, что, например, провод № 1 – «фаза L1».
- Также поступаем с другой клавишей выключателя, выключив при этом первую. И тоже делаем пометку. Например, провод № 3 – «фаза L2».
- При 3-х проводной схеме оставшийся провод под № 2 – «земля».
Если ваша проводка имеет 4 провода, то после определения обоих фаз оставшиеся провода будут «ноль» и «земля». В этом случае, чаще всего это уже более современные схемы с применением кабелей с цветовым различием жил проводов. Напомню, желтый или желто-зеленый – это «земля». А «ноль» будет синего или голубого цвета.
Другой вариант определить, где провод заземления, а где рабочий «ноль» — произвести замер напряжения мультиметром. Между каждым из этих двух проводов и фазным проводом (2 измерения). Между каким проводом и фазой напряжение окажется больше, то этот провод и используем в качестве рабочего «ноля». А другой исследуемый провод будем использовать как провод заземление.
Как повесить люстру на крюк
Вопрос о том, как повесить обычную люстру на стандартный монтажный крюк своими руками, один из самых часто возникающих при установке осветительного прибора в квартире. Это наиболее распространенная модель бытового стационарного светильника, выпускаемая производителями. При этом сама конструкцию люстры предполагает наличие специального монтажного элемента. Это может быть цепочка или проволока с кольцом на конце.
В некоторых квартирах и домах на потолках уже установлены монтажные люстровые крюки. В таком случае нет ничего проще. Нужно собрать люстру согласно инструкции, соединить ее с проводкой и установить на крюк. Бывает, что крюкового приспособления нет – его просто не установили строители. Тогда его придется монтировать самому. Однако об этом чуть позже.
Особенности выбора
Если перед вами стоит вопрос, как выбрать потолочную люстру, чтобы создать достаточно качественное освещение для каждой из комнат, рекомендуем обратить внимание на некоторые нюансы:
изучите технические характеристики прибора при покупке, особенно раздел о мощности используемых ламп; учитывайте особенности конструкций конкретного потолка; подумайте, будет ли применяться зонирование пространства и дополнительные источники света; принимайте во внимание, что подвесные потолки не рассчитаны на изделия, имеющие большой вес. Общая мощность ламп должна быть в пределах 300 Вт на каждые 20 метров площади
Исходя из этого правила, нетрудно рассчитать общее количество ламп при покупке, если вам известна площадь комнаты
Общая мощность ламп должна быть в пределах 300 Вт на каждые 20 метров площади. Исходя из этого правила, нетрудно рассчитать общее количество ламп при покупке, если вам известна площадь комнаты.
Кроме обычных ламп накаливания допустимо использование галогенных, светодиодных или люминесцентных – более экономно расходующих электроэнергию при том же уровне освещения. Повышенная стоимость окупается экономичностью и продолжительным сроком службы. А переливающиеся самыми разными цветами светодиодные потолочные люстры в интерьере выглядят просто роскошно.
Учитывайте, что направленные вверх плафоны создадут более мягкое, рассеянное освещение. Оно будет комфортным в просторных комнатах. Развернутые вниз плафоны дают направленный поток света, этот вариант больше подходит для спальни, рабочего кабинета.
Люстры из хрусталя обладают особой торжественностью и красотой. Роскошное сверкание придает таким изделиям весьма эффектный вид, особенно, если это разноцветный хрусталь. Как правило, они имеют внушительные габариты и большой вес, поэтому используются в просторных помещениях.
Схемы
Ещё один важнейший пункт монтажа потолочного светильника – правильно подсоединить провода. Обычно в осветительных системах используются три провода: фаза, заземление и ноль. Отлично, если они отличаются цветом изоляции – тогда вам не нужно гадать, где какой. Коричневого (или чёрного) цвета изоляцию имеет «фаза», по жёлтой оплётке можно идентифицировать заземление, а «ноль», как правило, синий. В качественных моделях люстр провода всегда помаркованы разными цветами, чтобы не было необходимости «прозванивать» где фаза, где ноль. Тогда Ваша задача сводится к соединению проводки с кабелями светильника — по цветам. Если на вид все три кабели одинаковые — придётся опытным путём определять, где находится «фаза». Её можно выявить, поднеся индикаторную отвёртку по очереди к каждому проводу. Когда лампочка загорится – этот кабель и является «фазой». Хотя этот популярный в народе способ далеко не безопасный – лучше воспользоваться специальным тестером. Чтобы не запутаться пометьте кабели разноцветным маркером или изолентой.
Когда предусматривается установка светильника с самым простым управлением – достаточно одноклавишного выключателя. Схема сборки осветительной цепи следующая:
Одинарный включатель
Если вы хотите иметь возможность включать каждую лампу по отдельности (или все вместе) – ставьте двухклавишный выключатель. Тогда схема подключения будет выглядеть так (для примера взята люстра, имеющая три лампочки).
Двойной включатель
По аналогии устанавливается выключатель на три клавиши. Перед скруткой (или клеммным соединением) зачистите 3-4 см провода от изоляции. Делайте это аккуратно, чтобы не повредить отдельные проводки. Лучше для этого воспользоваться специальным инструментом для снятия изоляции. Теперь можно подсоединять светильник, правильно будет сначала соединить «нулевые», а потом «фазные». Если у вас в цепи три провода (т.е. дополнительно проложено заземление) – тогда соответствующие кабели с жёлтой изоляцией также просто соединяются попарно.
Тщательно изучите последовательность и особенности проведения работ, и тогда у вас не будет возникать вопросов, вроде как повесить люстру на крюк? И тогда даже хлопотная подвеска лампы на натяжной потолок не будет вызывать у вас проблем.
Как подключить люстру
Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.
Схема подключения люстры
Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.
Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.
Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.
Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.
Обязательно соблюдайте правила техники безопасности при работе с электроприборами.
