Особенности сенсорных выключателей света для светодиодной ленты

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.

У такого светильника есть недостатки:

• отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
• ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.

Схема С.В. для настольной лампы, собранная на 1 микросхеме

Этот регулятор собран на микросхеме 145АП2. Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.

Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.

Схема сенсорного выключателя для настольной лампы

Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.

В качестве сенсора используется корпус светильника.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.

Общие сведения о лентах

Ленты часто устанавливают в нише потолка над определенной зоной в квартире (например, над спальным местом или обеденной зоной). Многие жильцы не могут точно сказать, какой цвет им необходим, к тому же со временем одна и та же подсветка может надоесть. В такой ситуации выручит RGB контроллер для светодиодной ленты, с помощью которого подсветку можно настроить индивидуально.

Само название RGB обозначает три слова — Red, Green, Blue, то есть красный, зеленый и синий. Из такого небогатого предложения цветовых решений сложно выбрать один цвет, поэтому многие мастера рекомендуют устанавливать контроллеры. Благодаря этим устройствам жильцы смогут настраивать цвета по своему вкусу, например, желтый, оранжевый, фиолетовый, а также регулировать их интенсивность.

Перед тем как приобретать светодиодные ленты, нужно немного разобраться в их классификации. Обычно выделяют их два:

Оба типа лент отличаются по габаритам и параметрам: у первого размеры сторон составляют 3,5 мм на 2,8 мм, у второго — 5 мм на 5 мм, что и отражено в самих названиях. Аббревиатура SMD (Surface Mounted Device) буквально означает «устройство, установленное на поверхности».

5 нужных для понимания вопросов

1. Стоит покупать или собирать своими руками? Без усидчивости и опыта не хороший выключатель не собрать. Проще приобрести.
2. Как настраивать сенсор? Есть функция объемного отклика. Можно установить режим по восприятию.
3. Сенсор или пульт? Участки ленты с удаленными от прикосновений панелями лучше оставить на пульте, так удобнее.
4. Лучше ставить в процессе ремонта или после? Ленту с сенсором удобнее монтировать после установки мебели. Хотя потолочные поверхности иногда оснащают заранее светодиодной системой.
5. Что предусмотреть для стабильной работы? Самый важный показатель – это запас мощности, без него не будет продуктивной работы.

Подсветка кухни

На кухне пользоваться переключателями света особенно неудобно, так как руки могут быть вымазаны маслом и другими пищевыми компонентами. Световые датчики становятся особенно актуальными.

Для самостоятельной реализации схемы освещения понадобятся следующие компоненты:

• датчик движения;
• розетка с классом защиты от IP44 (датчик будет подводить к ней напряжение);
• розетка-тройник на 220 В;
• адаптер на 12 В и 1 – 1,5 тыс. мА (включается в розетку и применяется для электропитания ленты);
• материнский разъем (используется для подключения адаптера к источнику света);
• диодная лента на 12 В нужной длины;
• акустический прозрачный плоский кабель (с его помощью питается осветительный прибор);
• силовой кабель (две жилы по 0,75) для стыковки вилки с датчиком и розеткой.

Типовая схема подключения на кухне отображена рисунке внизу.

Суть схемы состоит в подключении к кухонной розетке датчика. Коммутируемая прибором линия направляется в розетку. Прямо к розетке присоединяется адаптер, питающий осветительное устройство.

В ходе пайки акустического кабеля к ленте и материнскому разъему следует особое внимание уделить полярности. В случае неправильного определения плюса и минуса источник света не будет работать

Ошибки

Подводя итог обзора китайских моделей, можно кратко перечислить ошибки, которых вам стоит избегать при выборе и подключении сенсорных и бесконтактных выключателей для светодиодной ленты:

1Не поджатая пружинка для тактильного управления. Либо слишком толстая крышка сверху нее.

2Отсутствие изоляции на проводах и контактах выключателя, расположенных внутри алюминиевого профиля.3Подключение слишком мощной светодиодной ленты большой протяженности. Все эти модели рассчитаны на 20-30Вт.

4Монтаж выключателя, у которого элементы расположены с обоих сторон платы, в тонкий алюминиевый профиль, хотя он изначально предназначен для установки в корпус светильника.

5Отсутствие отверстия в крышке профиля под инфракрасный «глазок» датчика.

Если вы не доверяете надежности китайской продукции, можете обратить внимание на аналоги таких бесконтактных диммируемых выключателей от наших производителей

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка	Номинал	Примечание	Аналоги
Конденсаторы
c8	0.33 мкФ, 400 В
с7	0.1 мкФ, 630 В
с6	100 мкФ, 6.3 В	Электролитический
с4	0.1 мкФ
С1, 5, 9, 10	100 пФ
Диоды, стабилитроны
D1
D2		диод
D3	6.2 В	стабилитрон
Резисторы
R1	330 Ом
R2, 7	1.2 МОм
R3	1 МОм
R4	3 МОм
R5	430 Ом, 1 Вт
R6	1.5 МОм
U1	AT90S2313		ATtiny2313
Q1	BT138-800	семистор	BTB12-800, Q8015R5
X1	4 МГц	Кварцевый резонатор
F1	3.5 A	предохранитель

№1. Как работает светодиодная лента?

Наверняка, в интернете или у кого-то из знакомых вы встречали эффектную подсветку плинтуса, потолка или рабочей зоны на кухне, выполненную из сплошного ряда лампочек. Это и есть светодиодная (LED) лента. Её основой является полоса диэлектрика толщиной всего 0,2 мм. На нее наносят токопроводящие дорожки, а на них, в свою очередь, располагаются контактные площадки, на которые осуществляется монтаж светодиодов. Также на ленте есть резисторы, которые ограничивают потребляемый ток.

Светодиоды на ленте расположены на одинаковом расстоянии друг от друга, благодаря чему достигается равномерное свечение. Чем крупнее светодиоды и чем выше их плотность, тем ярче будет свечение.

Ленты выпускают в бобинах длиной по 5 м и шириной от 8 до 40 мм. Каждая лента – это множество отдельных модулей длиной 2,5-10 см, на каждом модуле установлено определенное количество светодиодов и резисторов. Между модулями есть места для разреза. Это значит, что вы сможете отрезать фрагмент необходимой длины и/или соединить несколько отрезков в одну цепь. Обратная сторона ленты часто бывает самоклеящейся, что значительно упрощает ее монтаж.

Для подключения светодиодной ленты понадобится блок питания, который будет подавать на светодиоды ток 12 В (реже 24 В или 36 В), понижая исходные 220 В. Для многоцветных лент также потребуется контроллер. Для регулировки яркости могут использоваться диммеры.

Все данные о напряжении, цветах свечения, размере диодов, их количестве на метр и прочие сведения указываются в маркировке. Пример: LED 12V RGBW SMD 5050 120 IP65. Расшифровка в таблице ниже.

Плюсы светодиодных лент:

• минимальное потребление энергии при достаточно высокой яркости свечения;
• возможность монтажа в самых труднодоступных местах, лента практически не отнимает полезное пространство;
• относительная простота монтажа;
• долговечность. Если вы выбрали качественную ленту и обеспечили ей требуемые условия температуры и влажности, то она честно просветит обещанные 20-50 тысяч часов. Некачественные ленты неизвестных производителей могут выйти из строя в первый же год эксплуатации;
• если перегорит один из светодиодов, перестанут светить только 3 диода, а не все. Это связано с особенностями строения ленты;
• светодиоды не боятся ударов и низких температур;
• возможность реализовать интересные идеи в плане освещения, например, эффект парящего потолка. Выпускаются ленты с свечением разных цветов, а в некоторых предусмотрена возможность менять цвет и яркость свечения.

Минусы:

• необходимость использования блока питания;
• через 20-50 тысяч часов яркость светодиодов уменьшается.

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Применение светодиодных лент

В паре с датчиком движения светодиодные ленты (LED-ленты) применяются для освещения отдельных участков помещений, где не требуется постоянное наличие света. Например, для освещения подъездов многоквартирных домов, дворов частных домов в темное время суток, производственных помещений, уборных и туалетных комнат. Также отличным решением станет подсветить светодиодной лентой столешницу на кухне

Светодиодные ленты обладают повышенной экономичностью и долговечностью, например лента длиной 1 метр с количеством светодиодов на метр 60 штук потребляет мощности питания всего 4.5 — 5 Ватт. При такой мощности LED-лента длиной 10 метров будет потреблять 1,2 кВт*час в месяц.

Какова структура сен-го вык-ля: 4 главных пункта

Чтобы самостоятельно собрать выключатель с сенсором, а затем грамотно его смонтировать, используя подходящий профиль, требуется знать его структуру и алгоритм действия.

Какой бы вид прибора вы не задействовали для присоединения к ленте, на алгоритме их работы это никак не отразится.

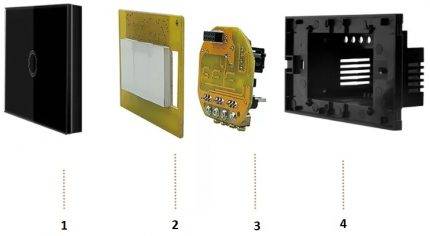

И в любой модификации есть такие четыре составляющие:

1. Лицевая сторона. Это наружная часть прибора. В некоторых случаях за ней может быть устроена подсветка.
2. Сенсорный индикатор. От его разновидности определяется то, на что будет происходить его реакция.
3. Схема коммутации. Благодаря ней сигнал преобразуется в ток. А то уже активирует осветительную технику, подключённую к нему (это может быть лента и иной световой источник).
4. Корпус. Они может быть интегрированным, либо накладным. В зависимости от его разновидности формируется и вид монтажной работы. Корпус может устанавливать прямо внутрь стены, а может просто накладываться.

От качества всех составляющих прибора зависит и продолжительность его работы

Поэтому важно подбирать модификации, у которых оптимальные пропорции стоимости и качества

Сенсорный прибор внешне представляет собой модуль. Это устройство довольно компактное. По этой причине его можно просто монтировать в профиль из алюминия. Благодаря такому профилю выключатель может позиционироваться рядом с лентой (или прочим световым источником).

В процессе монтажа следует учитывать, что реакция корпуса на различные прикосновения очень быстрая. Поэтому контакт с прибором надо осуществлять лишь в одной точке. В намеченном участке монтажа тотально исключаются всякие непреднамеренные затрагивания чувствительной консоли корпуса.

Подключать устройство лучше по предложенной схеме:

Схема

Строго соблюдайте её, и подключите устройство правильно и быстро.

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка	Номинал	Примечание	Аналоги
Конденсаторы
c8	0.33 мкФ, 400 В
с7	0.1 мкФ, 630 В
с6	100 мкФ, 6.3 В	Электролитический
с4	0.1 мкФ
С1, 5, 9, 10	100 пФ
Диоды, стабилитроны
D1
D2		диод
D3	6.2 В	стабилитрон
Резисторы
R1	330 Ом
R2, 7	1.2 МОм
R3	1 МОм
R4	3 МОм
R5	430 Ом, 1 Вт
R6	1.5 МОм
U1	AT90S2313		ATtiny2313
Q1	BT138-800	семистор	BTB12-800, Q8015R5
X1	4 МГц	Кварцевый резонатор
F1	3.5 A	предохранитель

Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

1. обесточить сеть;
2. демонтировать старый выключатель;
3. снять с нового выключателя верхнюю панель;
4. соединить провода с предназначенными для них клеммами;
5. поставить механизм в монтажную коробку и закрепить;
6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают при выборе сенсорных выключателей:

• Нужен ли для подключения дополнительный провод? Нет, достаточно двух проводов, как для обычного устройства.
• Нужна ли специальная монтажная коробка? Нет, устройство устанавливается в обычные, для розеток.
• Обычные розетки и выключатели устанавливаются в ряд и закрываются общей декоративной панелью. Можно ли в этом ряду установить сенсор? Нет, но есть устройства со встроенными розетками, в том числе с дистанционным отключением.
• Что произойдёт при коротком замыкании в проводах? Силовой частью таких аппаратов являются симисторы. При коротком замыкании они выйдут из строя.
• Кроме одинарных, есть ли сенсорные устройства, включающие 2 или 3 лампы? Да, есть производители, выпускающие такие устройства.

Отличительные черты сенсорного устройства

Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

Для распределения усилителей используется способ каскадного размещения:

1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
• таймер;
• «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Самостоятельный сборочный процесс по 1 схеме

Здесь необходимы навыки работы с паяльником, хорошие знания электроники. Также должны быть все составляющие конструкции. Только при таких условиях вы сможете самостоятельно сделать качественный выключатель. Затем подключить его к нужной ленте.

Он должен быть рассчитан на работу от бытовой системы – в 220 В. Самый сложный и ответственный аспект здесь – правильная спайка необходимой схемы.

Ниже предложен самый простой вариант схемы. Её может осилить даже начинающий пайщик.

Примечание: во второй схеме можно отказаться от применения конденсатора.

Схемы:

Схемы

Детали, необходимые для работы, таковы:

1. Пара транзисторов. Тип — КТ315.
2. Сопротивление. Параметр -30 Ом.
3. Полупроводник. Нужный вид — Д226.
4. Обычный конденсатор. Параметр – 0,22 мкф.
5. Адаптер или батарейка нужной мощности. Е напряжение на выходе – 9 В.
6. Конденсатор. Вид – электролитический. Параметр – 100 мкф, 16 В.

Все эти компоненты спаиваются по предложенной схеме и помещаются в нужный корпус.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Выводы и полезное видео по теме

Интересный обзор выключателей беспроводного типа. Наглядное и подробное описание конструкционных особенностей. Принцип работы и правила использования оборудования.

Руководство по установке беспроводного устройства включения/выключения света и некоторые интересные особенности этой работы.

Правила выбора и покупки беспроводных контроллеров. На что обязательно смотреть перед приобретением, а где можно пойти на уступки. Полезные советы домашнего мастера из личного опыта

Обустраивая в домашних условиях осветительную систему, стоит оснастить ее беспроводным выключателем. Установка прибора не потребует демонтировать внешнюю отделку помещения, проделывать в стенах штробы и прокладывать новую проводку.

Монтажные работы займут небольшое количество времени и обеспечат хозяевам возможность управлять домашними осветительными приборами в максимально удобном для себя режиме.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Расскажите, как вы выбирали беспроводное выключающее устройство. Поделитесь полезной информацией и ориентирами, на основании которых вы определились с оптимальной для вас моделью.
