Как сделать блок питания на 12 вольт своими руками — примеры схем

Блок питания

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то
новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу —
зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов,
мощность его слишком низкая.

В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.

Это один из первых представителей компьютерных АТХ блоков питания.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет
снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится,
уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном,
металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт —
это много пыли.

Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.

Импульсный блок питания на TL494 своими руками — схема и подробная инструкция по монтажу

Схема импульсного блока питания на TL494

• ШИМ контроллер (IC1) — TL494.
• Операционный усилитель (IC2) — LM324.
• 2 линейных регулятора (VR1, VR2) — L7805AB и LM7905.
• 4 биполярных транзистора T1, T2 — C945 и T3, T4 — MJE13009.
• 2 диодных моста — VDS2 (MB105) и VDS1 (GBU1506).
• 5 выпрямительных диодов (D3–D5, D8, D9) — 1N4148.
• 2 выпрямительных диода (D6, D7) — FR107.
• 2 выпрямительных диода (D10, D11) — FR207.
• 2 выпрямительных диода (D12, D13) — FR104.
• Диод Шоттки (D15) — F20C20.
• 5 дросселей — L1 (100 мкГн), L5 на желтом кольце (100 мкГн), L3, L4 (10 мкГн), L6 (8 мкГн).
• Синфазный дроссель (L2) — 29 мГн.
• 2 импульсных трансформатора — Tr1 (EE16) и Tr2 (EE28–EE33, ER35).
• Трансформатор (Tr3) — BV EI 382 1189.
• Предохранитель (F1) — 5А.
• Терморезистор (NTC1) — 5.1 Ом.
• Варистор (VDR1) — 250 В.
• Резисторы — R1, R9, R12, R14 (2.2 кОм); R2, R4, R5, R15, R16, R21 (4.7 кОм); R3 (5.6 кОм); R6, R7 (510 кОм); R8 (1 Мом); R13 (1.5 кОм); R17, R24 (22 кОм); R18 (1 кОм);
• R19, R20 (22 Ом); R22, R23 (1.8 кОм); R27, R28 (2.2 Ом); R29, R30 (470 кОм, 1–2 Вт); R31 (100 Ом, 1–2 Вт); R32, R33 (15 Ом); R34 (1 кОм, 1–2 Вт).
• Переменные резисторы (R10, R11) — 10 кОм, можно использовать 3 или 4.
• Резисторы (R25, R26) — 0.1 Ом; шунты, мощность зависит от выходной мощности БП.
• Конденсаторы — C1, C8, C27, C28, C30, C31 (0.1 мкФ); C3 (1 нФ, пленочный); C4–C7 (0.01 мкФ); C10 (0.47 мкФ, 275 В, X); C12 (0.1 мкФ, 275 В, X); C13, C14, C19 (0.01 мкФ, 2 кВ, Y); C20 (1 мкФ, 250 В, пленочный); C21 (2.2 нФ, 1 кВ); C23, C24 (3.3 нФ).
• Электролитические конденсаторы — C2, C9, C22, C25, C26, C34, C35 (47 мкФ); C11 (1 мкФ); C15, C16 (2.2 мкФ); C17, C18 (470 мкФ, 200 В); C29, C32, C33 (1000 мкФ, 35 В).
• 2 светодиода — D1 (зеленый, 5 мм) и D2 (красный, 5 мм), либо просто диоды, если не нужна индикация.

1. Корпус Z4A.
2. Выключатель — 250 В, 6 А.
3. Держатель для предохранителя.
4. Розетка для подключения к сети 220 В.
5. Вилка для подключения к сети 220 В.
6. Разъём для выходного напряжения.
7. Вентилятор 12 В.
8. Вольтметр.
9. Амперметр.

1. Входное напряжение — 220 вольт переменного тока.
2. Выходное напряжение — от 0 до 30 вольт постоянного тока.
3. Выходной ток составляет более 15 А (фактически тестированное значение).
4. Режим стабилизации напряжения.
5. Режим стабилизации тока (защита от короткого замыкания).
6. Индикация обоих режимов светодиодами.
7. Малые габариты и вес при большой мощности.
8. Регулировка ограничения тока и напряжения.

pechatnaya-plata-dlya-impulsnogo-bloka-pitaniya.rar Видео о тестировании данного блока питания:

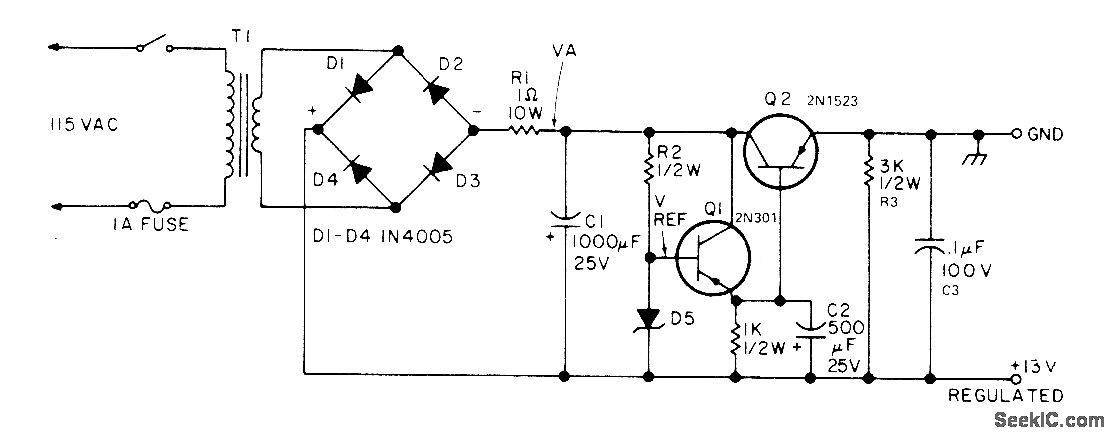

Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.

Тема: как можно спаять источник питания на 12 вольт своими руками (схема).

Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.

Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.

Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.

С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).

Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).

Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).

P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.

Климатические условия

Большинство рыночных стабилизатором рассчитаны на работу при температуре от 5 до 35 градусов тепла по Цельсию. Относительная влажность воздуха должна быть в пределах 35-90%. В атмосфере должны отсутствовать водяные брызги, пыль и тому подобное. Если это не предоставляется возможным, используют специальные корпуса. Хотя по отношению к температуре необходимо сказать, что самые передовые образцы могут выдерживать диапазон с -40 до +40 градусов, что смотрится весьма недурно в наших погодных условиях. Но благодаря нагреву самой машины можно использовать и самые распространённые модели, хотя в случае с ними могут быть определённые проблемы с быстрым запуском (возможно, перед активацией придётся подождать).

Как подобрать компоненты

Для трансформаторного источника подбирается, в первую очередь, трансформатор. В большинстве случаев он берется готовый из того, что есть. Этот узел должен выдавать требуемый ток при максимальном напряжении. Сочетание этих параметров обеспечивается габаритной мощностью трансформатора. Для промышленных устройств параметры можно узнать из справочника. Для случайных трансформаторов мощность можно определить по размерам сердечника (в сантиметрах).

Площадь сердечника для разных типов трансформаторов.

Мощность вычисляется по формуле:

P=S2/1.44 где:

• P-мощность в Ваттах;
• S- сечение в квадратных сантиметрах.

Для практических целей мощность надо еще умножить на КПД. Для примера, трансформатор с площадью сердечника 6 кв.см. при напряжении 35 вольт и выходном напряжении стабилизатора 30 вольт (общий КПД можно взять 0.75) способен отдать мощность P=(36/1.44)*0.75=18.75 ватт. Наибольший ток при этом составит I=P/U=18.75/35=0,5 А.

Если трансформатор проходит по мощности, но вторичная обмотка рассчитана на другое напряжение, ее можно удалить и намотать новую (если уместится). Количество витков рассчитывается так:

• определяется количество витков на вольт по формуле 50/S, где S – площадь сердечника в кв.см.;
• эта величина умножается на необходимый уровень напряжения.

Так, для площади 6 см на 1 вольт приходится 50/6=8,3 витка на вольт. Для напряжения 35 вольт обмотка должна иметь 35*8,3=291 виток. Диаметр провода рассчитывается по формуле D=0,02, где I – ток в миллиамперах. Для тока в 5 ампер надо взять провод диаметром 0,02*=70*0,02=1,4 мм.

Если для линейного регулятора подбирается мощный транзистор, основной критерий для применения – ток коллектора. Он должен с запасом перекрывать ток нагрузки. Этот параметр для распространенных отечественных и зарубежных транзисторов приведен в таблице.

Транзистор	Наибольший ток коллектора (постоянный), А
КТ818 (819)	10
КТ825 (827)	20
КТ805	5
TIP36	25
2N3055	15
MJE13009	12

Также надо обратить внимание на такой параметр, как максимальное напряжение между коллектором и эмиттером. При входном напряжении 35 вольт и выходном 1,5 разница составит 33,5 вольт, для некоторых полупроводниковых приборов это недопустимо

Емкость оксидного конденсатора, стоящего после выпрямителя, выбирается исходя из нагрузки. Существуют формулы для расчета параметров фильтра, но на практике подход простой: чем больше, тем лучше. Сверху на емкость наложено два ограничения:

• габариты конденсатора;
• бросок тока на заряд, который может быть значительным при большой емкости.

Выходной конденсатор БП может иметь емкость около 1000 мкФ.

Лабораторный БП из компьютерного ATX

В наше время наверное только ленивый, не переделывал компьютерный AT или ATX блок питания в лабораторный или зарядное устройство для автомобильной АКБ. И я решил не оставаться в стороне. Для переделки взял старый ATX 350 Вт блок питания с ШИМ контроллером TL494 или его аналогом KA7500B, блоки с таким контроллером легче всего переделывать. Первым делом необходимо убрать лишние компоненты с платы, дроссель групповой стабилизации, конденсаторы, некоторые резисторы, не нужные перемычки, цепь power ON с ней же и компаратор LM393. Стоит заметить что все схемы на TL494 похожи, иметь могут только не большие различия, поэтому для понимания как переделывать БП можно взять типовую схему.

Вообщем вот типовая схема ATX блока питания на TL494.

Вот схема с удаленными лишними элементами.

На первой схеме я выделил участок, этот участок отвечает за защиту от перегрузок по мощности у себя я его счел нужным удалить о чем немного сожалею. Советую этот участок не удалять. В выходной цепи вместо диодной сборки +12 В необходимо поставить диодную сборку Шоттки с максимальным импульсным обратным напряжением 100 В и током 15 А примерно такую: VS-16CTQ100PBF. Электролитический конденсатор после дросселя должен иметь емкость 1000-2200 мкФ и напряжение минимум 25 В. Нагрузочный резистор должен иметь сопротивление 100 Ом и мощность около 2 Вт. Дроссель

После того как все лишние удалено, можно приступить к сборке схемы управления.

Схему управления взял из этой статьи: Лабораторный БП из AT. В этой статье очень подробно описывается переделка.

На операционном усилителе DA1.1 собран дифференциальный усилитель в цепи измерения напряжения. Коэффициент усиления подобран таким образом, что при изменении выходного напряжения блока питания от 0 до 20 В (с учётом падения напряжения на шунте R7), на его выходе сигнал меняется в пределах 0…5 В. Коэффициент усиления зависит от соотношения сопротивлений резисторов R2/R1=R4/R3.

На операционном усилителе DA1.2 собран усилитель в цепи измерения тока. Он усиливает величину падения напряжения на шунте R7. Коэффициент усиления подобран таким образом, что при изменении тока нагрузки блока питания от 0 до 10 А, на его выходе сигнал меняется в пределах 0…5 В. Коэффициент усиления зависит от соотношения сопротивлений резисторов R6/R5.

Сигналы с обоих усилителей (напряжения и тока) подаются на входы компараторов ошибки ШИМ-контроллера (выводы 1 и 16 DA2). Для установки необходимых значений напряжения и тока, инвертирующие входы этих компараторов (выводы 2 и 15 DA2) подключены к регулируемым делителям опорного напряжения (переменные резисторы R8, R10). Напряжение +5 В для этих делителей снимается с внутреннего источника опорного напряжения ШИМ-контроллера (вывод 14 DA2).

Резисторы R9, R11 ограничивают нижний порог регулировки. Конденсаторы C2, C3 устраняют возможный «шум» при повороте движка переменного резистора. Резисторы R14, R15 также установлены на случай «обрыва» движка переменного резистора.

На операционном усилителе DA1.4 собран компаратор для индикации перехода блока питания в режим стабилизации тока (LED1).

Моя схема

В своей схеме для измерения тока я использую датчик тока ACS712 на эффекте холла, валялся длительное время без дела вот и решил внедрить. Надо отметить, что измеряет он по точнее чем кусок проволоки, ибо имеет маленькую зависимость от температуры так как измерительная часть имеет очень маленькое сопротивление. Кусок же проволоки меняет свое сопротивление с ростом тока.

Сборка

Шунт сделал из текстолита и куска проволоки из черного метала, сопротивление получилось примерно 0,001 Ом, чего вполне достаточно. Крепится к корпусу на стойки для печатных плат.

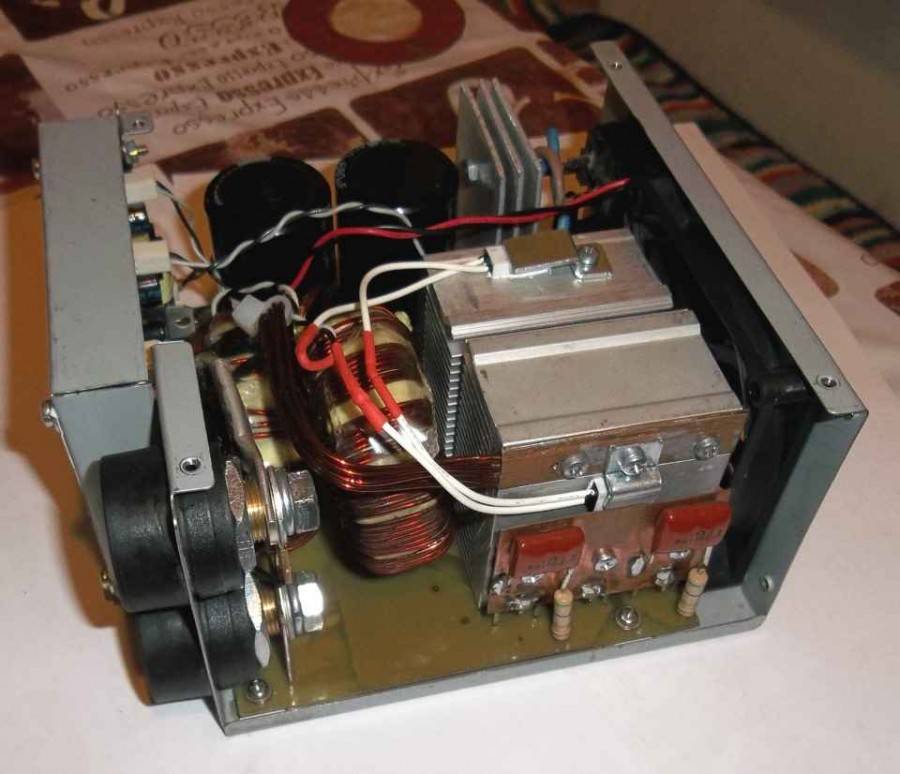

Разместил все в готовом корпусе:

Готовый корпус заводского изготовления (G768 140x190x80мм).

Чертеж передней панели:

Плата от компьютерного блока питания, легко устанавливается в этот корпус.

Сзади установлен вентилятор охлаждения, он продувает воздух через весь корпус, в верхней крышке насверлил отверстий по бокам для выхода воздуха. Обороты заданы DC-DC преобразователем, питание взято с дежурки 20V.

Плата индикации:

Плата создана в программе Dip Trace Скачать

Плата управления:

Плата создана в программе Dip Trace Скачать

Код программы для Atmega8

Код создан в среде CodeVisionAVR. Особо ничего не придумывал, использовал математику с float. Архив с проектом, в нем же можно найти прошивку Скачать

Самодельный регулированный блок на одном транзисторе

Какой можно сделать самому самый простой регулированный блок питания? Это получится сделать на микросхеме lm317. Она уже сама с собой представляет почти блок питания. На ней можно изготовить как регулируемый по напряжению блок питания, так и потоку. В этом видео уроке показано устройство с регулировкой напряжения. Мастер нашёл несложную схему. Входное напряжение максимальное 40 вольт. Выходное от 1,2 до 37 вольта. Максимальный выходной ток 1,5 ампер.

Без теплоотвода, без радиатора максимальная мощность может быть всего 1 ватт. А с радиатором 10 ватт. Список радиодеталей.
Приступаем к сборке

Подключим на выход устройства электронную нагрузку. Посмотрим, насколько хорошо держит ток. Выставляем на минимум. 7,7 вольта, 30 миллиампер.

Всё регулируется. Выставим 3 вольта и добавим ток. На блоке питания выставим ограничения только побольше. Переводим тумблер в верхнее положение. Сейчас 0,5 ампера. Микросхема начал разогреваться. Без теплоотвода делать нечего. Нашёл какую-то пластину, ненадолго, но хватит. Попробуем еще раз. Есть просадка. Но блок работает. Регулировка напряжения идёт. Можем вставить этой схеме зачёт.

Видео Radioblogful. Видеоблог паяльщика.

Блок питания своими руками: как сделать универсальный источник питания

Блок питания является неотъемлемым требованием любой техники. Благодаря этому устройству удается регулировать уровень напряжения, тем самым предотвращая преждевременную поломку электрической конструкции.

Сегодня собрать регулируемый блок питания своими руками достаточно просто. В интернете представлено множество схем, которые помогают облегчить поставленную задачу даже для новичков радиолюбителей. Процесс изготовления этой конструкции довольно увлекательное и интересное занятие.

Перед тем как приступить к рабочему процессу, необходимо подобрать простую схему для изготовления блока питания. Чем легче чертеж, тем быстрее удастся собрать установку. В специализированных магазинах представлен широкий ряд радио и электрических деталей для данной конструкции.

Разновидности и типы блоков питания

Перед тем как приступить к сборке устройства, необходимо ознакомиться с видами и типами блоков питания. Каждая модель имеет свои характерные особенности.

К ним относят:

• стабилизированные типы. Они отвечают за бесперебойную работу электрического устройства;
• бесперебойные виды. Они позволяют работать прибору даже при отключении от электрической цепи.

Классификация по принципу работы

По принципу работы они классифицируются на следующие типы. К ним относят:

Импульсный. Он представляет собой инверторную систему, в которой происходит преобразование переменного тока в постоянное высокочастотное напряжение.

Для того чтобы сделать импульсный блок питания своими руками необходимо приобрести специальную гальваническую развязку, которая будет передавать преобразованную мощность к трансформаторной установке.

Трансформаторный. Он состоит из понижающего трансформатора и специального выпрямителя. Он в дальнейшем преобразовывает переменную мощность в постоянную. Здесь дополнительно устанавливают фильтр-конденсатор. Он позволяет сгладить чрезмерную пульсацию и колебания в процессе работы устройства.

Мастер-класс по изготовлению регулируемого блока питания

Как сделать подобное устройство в домашних условиях? Подробная инструкция как сделать блок питания своими руками поможет справиться с поставленной задачей. Первым делом необходимо иметь четкое представление, для каких целей будет собрано это устройство.

Главными принципами работы сооружения является подача максимального тока, который в дальнейшем будет направлен в сторону нагрузки. Помимо этого он будет обеспечивать выходное напряжение. Благодаря этому электрический прибор может нормально функционировать.

Например, устройство на выходе дает от 3 до 15 Вт, а прибор требует 5 Вт. Для этого определенным положением регулятора меняем диапазон преобразованной мощности.

Из чего можно сделать блок питания?

Для понадобятся следующие детали:

• трансформатор;
• диодный мост;
• микросхема;
• конденсаторный фильтр;
• дросселя;
• блоки защиты;
• стабилизатор напряжения.

Трансформатор может иметь мощность в пределах 10 Вт. Как правило, его обмотка способна выдержать напряжение от 220 Вт до 250 вт. Вторичная обмотка проводит от 20 до 50 Вт.

Эту деталь можно купить в специализированном отделе или найти в любом старом электроприборе.

Микросхема выпускается под определенной маркировкой (PDIP – 8). Здесь можно делать неограниченное количество проводящих электрических дорожек.

Диодный мост делают из четырех диодов размером 0,2 х 0,5 мм. Изделия серии SOIC значительно уменьшают перепады электрического напряжения.

Блоки защиты будут выполнены из двух предохранителей марки FU2. При срабатывании данных изделий вырабатывается ток мощностью 0,16А. Дроссели L1 и L2 можно сделать самостоятельно. Для этого понадобятся два элемента из магнитного феррита. Их размер должен быть К 17,5 х 8,3 х 6 мм.

Подсоединение всех элементов осуществляются по определенной схеме, которая представлена ниже. Здесь каждая деталь обозначена соответствующим обозначением. На фото самодельного блока питания изображено готовое устройство.

Составляющие части устройства

Собираемый нами сегодня механизм состоит из трёх частей:

понижающего трансформатора, являющегося наиболее важной и неотъемлемой частью;
конденсатора, с помощью которого стабилизируется текущее напряжение до оптимальных показаний;
диодов, которые необходимы для сборки диодного моста своими руками.

Каждая из частей очень важна. Если в какой-либо из них допустить ошибку при сборке, то это приведёт к тому, что неправильно будет работать собранный агрегат и подключённый к системе бытовой электрический прибор. А также собранный аппарат может вообще не включиться. Рассмотрим каждый из компонентов механизма более подробно.

Как выбрать светодиод для подключения к 12 вольтам

Необходимый вид диодов подбирают исходя из конкретных задач. На рынке существует множество вариантов, от индикаторных до сверхмощных. Для подсветки кнопок и индикаторов на панели приборов в авто можно использовать маломощные диоды. Для подсветки интерьера квартиры или машины применяют простые сверхъяркие. Для установки в головную оптику, дневные головные огни автомобилей или в фонарики устанавливают мощные светодиоды.

Важным фактором является размер и форма корпуса. В зависимости от предназначения могут использоваться диоды в круглом корпусе или детали поверхностного монтажа (SMD). Все зависит от потребности и задач.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)

Рассмотрим, как правильно выбрать блок питания:

1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы

Очень важно не экономить на приспособлении с нужной мощностью

1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Расчёт мощности блока питания на 12 V

Мощность БП является одной из главных технических характеристик, определяющих возможность подключения к нему той или иной нагрузки. Мощность поэтому может быть рассчитана разными способами:

Для светодиодных лент.

В этом случае расчёт выполняется следующим образом:

• за основу берётся мощность в 1 метра LED-ленты, указываемая производителем на упаковке;
• определяется её длина;
• эти значения перемножаются, и полученное выражение увеличивается на 30%.

Увеличение на 30% обеспечивает необходимый запас мощности. Этот расчёт можно выразить следующей формулой:

Pблока = Pуд × Lленты × Kзапаса, где:

Pблока – электрическая мощность блока питания;

Pуд − электрическая мощность 1 метра светодиодной ленты;

Lленты – длина ленты;

Kзапаса — коэффициент запаса мощности.

Для персонального компьютера.

При необходимости определить мощность БП персонального компьютера следует знать мощности всех элементов устройств, входящих в его комплект. Это непростая задача, поэтому существуют специальные программы и онлайн-калькуляторы, служащие для выполнения такого расчёта. Вот некоторые из них:

• OuterVision – калькулятор, ссылка для скачивания:
• , калькулятор питания − ссылка для скачивания:
• MSI – калькулятор источника питания, ссылка для скачивания:
• KSA Power Supply Calculator WorkStation – ссылка для скачивания:

Для зарядки электрического инструмента и электронных гаджетов.

Когда необходимо определить мощность БП для зарядки шуруповёрта, смартфона или иного электронного устройства, необходимо знать их электрическую мощность и учесть коэффициент запаса. Это можно отразить следующей формулой:

Pблока = Pустройства × Kзапаса

Инструкция как сделать блок питания для светодиодной ленты:

Начнем. В первую очередь необходимо разобраться с питанием. Телефонная зарядка выдает 5 В, а нам нужно только 3 из них. Так вот, чтобы ограничить 2 В нам необходимо будет припаять резистор. С помощью небольшого вычисления определим какой именно резистор нам поможет, 2 / 0,02(А — ок потребляемый светодиодом) = 100. Получается, что нам нужен резистор на 100 ом.
Отрезаем штекер от телефонной зарядки при помощи кусачков или обычных ножниц.

Далее к делу подключаем паяльник. Включаем его, разогреваем. Залуживаем контакты проводов, оставшихся после обрезки штекера

Обратите внимание, что один из них нам нужен несколько короче.

На тот провод, который короче другого припаиваем резистор.

Сажаем резистор в термоусадочную трубку для изоляции. Для этого будем использовать зажигалку.

Далее нам понадобятся три отрезка термоусадочной трубки с разным диаметром — один 7 мм два других 2 мм.

Провод зарядного устройства вставляем в термоусадку 7 мм

Маленькие трубки мы подготовили для проводков с разъемом — от компьютера, но перед тем как «одевать» провода в трубки их предварительно нужно залудить. Внимание! Не спешите сажать термоусадочные трубки огнем — это мы сделаем позже.

Спаиваем проводки между собой и изолируем.

Сажаем с помощью огня зажигалки термоусадку 2 мм. Далее натягиваем до самого разъема 7 мм изоляцию.

При желании можно взять термоусадку чуть большего диаметра и завести ее немного на разъем — для красоты и надежности.

Вот так это все работает.

Спасибо за внимание!

Фото взяты с сайта https://delaysam.net/
