Монтаж и схемы подключения двухклавишного выключателя

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Схемы подключения двухклавишного выключателя

Ко входу переключателя подается фаза. Она отходит от распределительной коробки. Эта коробка часто располагается под выключателем. Возможен и другой вариант ее расположения. При нижней разводке, коробка будет находиться выше двойного переключателя.

К двум лампочкам

На двухклавишный переключатель можно провести провода от двух светильников или от двух групп лампочек. В каждом из этих случаев, инструкции по проведению работ не будут иметь принципиальных различий. Схема подключения двойного выключателя:

  1. Подведите фазу ко входу на двухклавишном приборе.
  2. Ослабьте контакт, провернув болт в направлении против движения часов.
  3. Проведите кабель, зачищенный на 4 или 6 мм от изоляции под пластину.
  4. Как следует затяните крепежный болт.
  5. Для проверки надежности крепления, подергайте за провод. Если после этого он не начал отходить, винт был затянут хорошо.

Точно так же проведите подключение проводов, идущих на осветительные приборы:

  1. Контакты для этих проводов расположены ниже входа фазы.
  2. Ослабьте крепления на них.
  3. Подведите провода.
  4. Затяните болты.
  5. Проверьте крепление.

Когда подключение двойного переключателя будет завершено:

  1. Поставьте на место управляющие клавиши.
  2. Подайте ток.
  3. Проверьте, успешно ли проведена работа.

К двум светильникам

Как и в предыдущих случаях, работу начинают с обесточивания сети и определения фазы. К коммутатору проводка подводится через трехжильный кабель. Светильники и питание подводятся двужильным кабелем. Как выглядит процесс:

  1. Оголенные концы следует развести в стороны.
  2. Далее надлежит включить автомат.
  3. Затем следует прощупать кабели индикаторной отверткой. В отсутствие тока, свечение на индикаторе будет задавать только фаза.
  4. Далее фазу находят на выключателе, используя ту же отвертку.
  5. Автомат отключается, чтобы обеспечить безопасность работы.
  6. Фазные концы проводов соединяются между собой.
  7. Включается автомат.
  8. Включается осветительный прибор. В отсутствие лампочки, фазу проверяют индикаторной отверткой.
  9. Второй провод, находящийся в распределительном коробе вместе с фазовым от осветительного прибора, соединяется со входным нулем.
  10. Автомат нужно выключить.
  11. Первый провод от прибора освещения подключается ко входному нулю.
  12. Второй провод уходит на конец переключателя.
  13. В конце работы, проверяется ее результативность.

Схема подключения двойного выключателя с розеткой

Двойные переключатели выпускаются также, будучи объединенными в одном блоке с розеткой. Принцип подключения коммутатора в этом случае остается прежним. Чтобы правильно завершить работу с блоком, понадобится только подвести заземление и ноль к самой розетке.

Чтобы это сделать:

  1. Протяните фазу к коммутатору.
  2. Подключите провода, уходящие на люстру или другие типы светильников.
  3. Возьмите фазу от переключателей и подайте ее к той части устройства, где располагается розетка.
  4. К следующему контакту подведите ноль. Его берут с шины на щитке.
  5. Для «земли» на щитке тоже предусмотрен специальный контакт. Подведите его к розетке.

Устройство и принцип действия двухклавишного выключателя

Двухклавишный выключатель – устройство, предназначенное для направления тока на 2 электроприбора или две группы одного источника освещения. Чаще всего он используется в схемах для управления потолочными люстрами с многими лампочками. К каждой клавише подключается отдельная группа источников света. Возможно так же подключение 2-х светильников, размещенных в разных помещениях или в отдалении друг от друга в одном помещении.

Двухклавишный выключатель состоит из рабочего механизма и защитной части (рамки и клавиш). Клавиши позволяют включать и выключать группы ламп отдельно и одновременно (всего 6 операций).

Чтобы увидеть рабочую часть, необходимо снять клавиши, поддев отверткой.

Рамка крепится:

  • защелками;
  • винтами.

Рабочий механизм в подрозетнике крепится:

  • при помощи планки или рамки;
  • при помощи лапок.

В рамке (планках) имеются отверстия, позволяющие регулировать положение механизма. Лапки располагаются по бокам, при закручивании винтов раскладываются до тех пор, пока упрутся в подрозетник.

В рабочем механизме 5 контактов:

  • один для присоединения подходящей фазы;
  • два – для присоединения отходящей проводки;
  • два подвижных, называемых перемычками (для замыкания и размыкания цепи при помощи клавиш).

Для фиксации рабочей части в подрозетнике предусмотрен пружинный механизм или пластины, движущиеся при закручивании винтов.

Эти приборы бывают:

  • внутренние;
  • наружные;
  • влагозащитные;
  • с подсветкой.

Принцип работы:

  • при положении клавишей «отключено» обе подвижные перемычки размыкаются, лампы выключаются;
  • при переводе клавишей в положение «включено» подвижные перемычки замыкаются, лампы загораются.

Клавиши можно переводить в одно из двух положений по отдельности и одновременно.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

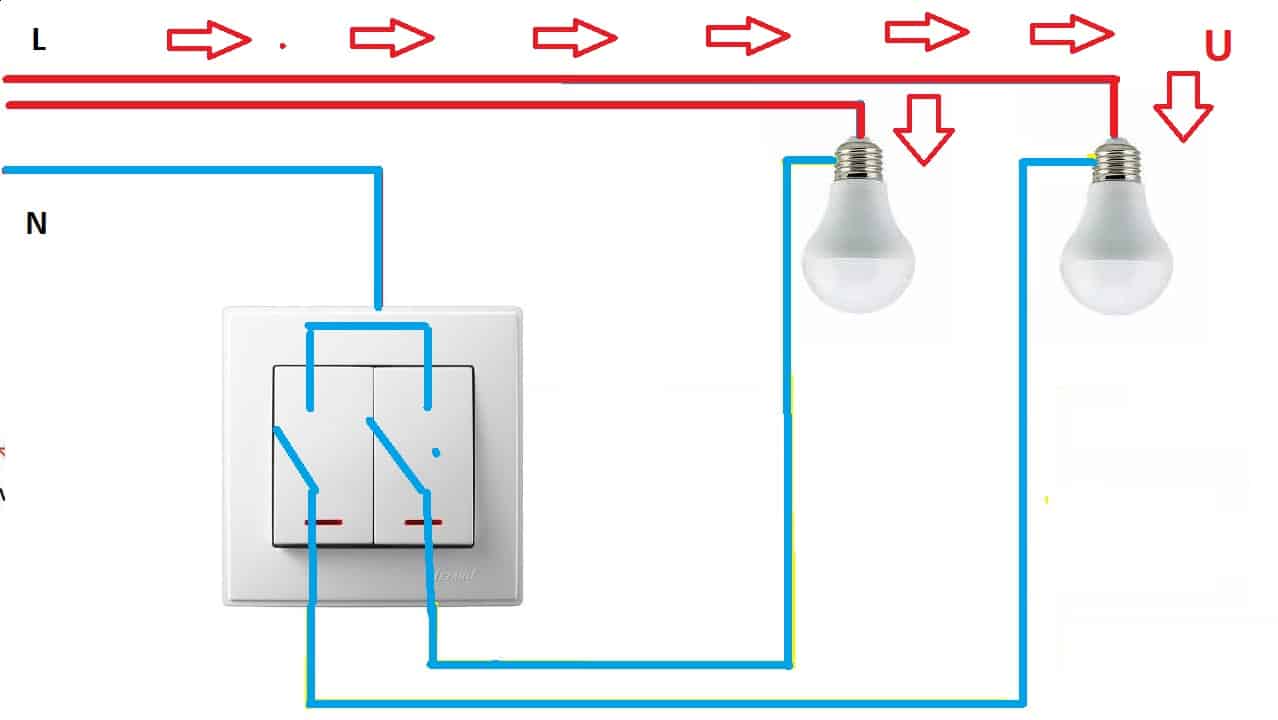

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

Как отключить?

Порой, при подключении выключателей с индикатором возникают проблемы в эксплуатации определенных видов ламп. Чаще всего это происходит с люминесцентными лампами. При подсоединении к ним переключателей с подсветкой лампы начинают мигать либо светиться в выключенном состоянии. Это происходит из-за того, что цепь не разъединяется до конца, а следовательно ток продолжает поступать и заряжать источник света. При этом величина тока незначительна и не оказывает никакого влияния на общую нагрузку в сети. Самым простым решением данной проблемы является отключение подсветки в выключателе. Это осуществляется следующим образом:

  1. обесточивается помещение;
  2. снимается накладка на выключателе и сами клавиши;
  3. отсоединяется внутренний механизм из монтажной коробки;
  4. проверяется напряжение в проводах с помощью индикаторной отвертки;
  5. провода необходимо отсоединить от самих контактов;
  6. с помощью кусачек отсоединить провода от индикатора;
  7. в обратном порядке собрать конструкцию.

В каждом доме имеются выключатели света. Кажется, что все они одинаковы. Но это не так. Эти устройства бывают нескольких видов и подключаются, соответственно, по разному. Подробную инструкцию по замене, установке или ремонте таких выключателей, как хлопковый, сенсорный, акустический, инфракрасный, проходной и перекрестный вы найдете в отдельных материалах на нашем портале.

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Оставить комментарий

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Конструкция и принцип действия двухклавишного выключателя

Внутренняя конструкция двухклавишного выключателя

Переключатели и выключатели имеют простое строение и небольшое число деталей. Основными элементами являются:

  • кнопки (элементы переключения вверх/вниз);
  • корпус – внешняя панель, снимается перед началом работы;
  • клеммы – контакты, которые подсоединяют к проводам электропроводки.

Последние могут быть винтовыми, зажимными (зависит от конструкции). Клеммы на винтах соединяются петлей или напрямую. Такие надежно держат конец кабеля, длительный срок не ослабевают и не выходят из строя. Рекомендация монтажеров – проверять и подкручивать клеммы один раз в шесть месяцев.

Современные устройства дополняются новыми деталями – подсветкой, переходниками, защитой от перепадов напряжения и другими. Данные элементы не являются обязательными, призваны повысить уровень удобства.

Подключение выключателя света с двумя клавишами осуществляется посредством трех проводов – два параллельных (обычно подводятся сверху), один фазовый снизу. Некоторые двойные устройства состоят из двух отдельных выключателей под одним корпусом, такие называются модульными (имеют большее число проводов).

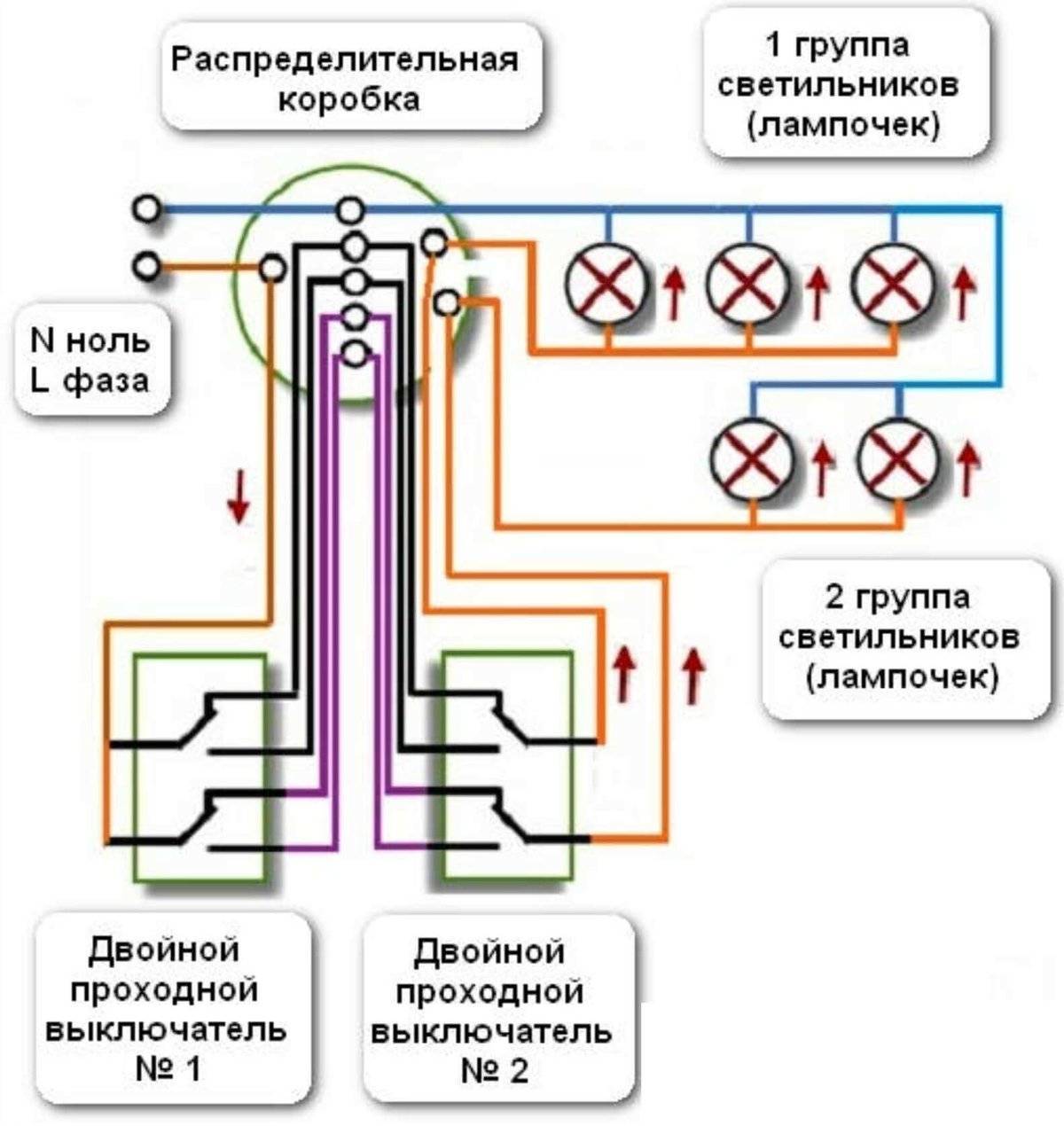

Пример подключения выключателя для двух групп освещения

Принцип действия заключается в следующем:

  • включение одной клавиши – свечение одной лампы или группы;
  • при подключении второй – меняется уровень освещенности (актуально для многоламповых схем);
  • при одновременном включении – свет загорается на полную мощность.

Кнопочные выключатели с двумя режимами позволяют экономить электроэнергию, сокращая освещенность при необходимости. Также повышается общий уровень безопасности помещения – механизмы сокращают число точек питания, что уменьшает вероятность замыканий и возгораний.

Техника безопасности

Все работы с электрикой нужно проводить в обесточенном помещении

Работа с электричеством и сетями относят к категории наиболее опасных. При несоблюдении требований можно получить удар тока – последствия зависят от уровня напряжения и индивидуальных особенностей (в меньшей степени). Основные правила (общие для всех типов действий с проводами):

  • обесточивание участка – первый и наиболее важный пункт;
  • проверка проводов на наличие напряжения – перед непосредственным подключением кабель тестируется специальными приборами (омметр и подобные, можно собрать в домашних условиях из подручных материалов);
  • использование дополнительной защиты – диэлектрические перчатки, инструменты с прорезиненными ручками, подобное;
  • изучение инструкций к приборам, рекомендаций мастеров;
  • исключение любого контакта с водой (например, влажные поверхности, лужи на полу).

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

  • отключить групповой (вводной) выключатель;
  • шину питания автоматов временно соединить с проводником РЕ (если имеется);
  • проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1трехжильный2

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.
Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?
Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.
Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Конструкция и принцип действия двухклавишного выключателя

По типу выключатели делятся на устройства для открытой и скрытой проводки. Вне зависимости от типа проводки схема устройства двухклавишного выключателя включает в себя несколько деталей:

  1. Две качающиеся клавиши, изготовленные из пластика.
  2. Декоративная пластиковая рамка, которая монтируется вокруг клавиш. При открытой проводке вместо рамки используется пластиковый корпус, прилегающий к стене.
  3. Крепежные винты для рамки.
  4. Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Для фиксации может использоваться пластиковая защелка или винт. Также в нем имеются распорные клинья, при помощи которых устройство фиксируется в монтажной коробке. На наружной части стальной рамки имеются отверстия для крепления выключателя к коробке при помощи саморезов. Внутренний корпус выключателя для открытой проводки имеет отверстия для саморезов крепления к поверхности стены.

В состав механизма переключения входят 3 контакта, каждый из которых подключается к проводке. Под контактами имеются поджимные пружины, которые удерживают деталь во включенном или выключенном состоянии. Переключение режимов выполняется пластиковыми качалками, установленными на одной оси. Сверху на качалки надеты декоративные клавиши. Прибор обеспечивает 3 режима работы:

  1. Первая зона минимального освещения, расположенная на одной клавише.
  2. Вторая зона более яркой подсветки, подключаемая нажатием второй клавиши.
  3. При одновременном включении клавиш активируются обе зоны подсветки.

Опционально в схеме выключателя может присутствовать светодиод подсветки. Эта деталь позволяет найти клавиши в темноте. После замыкания фазы свечение диода прекращается.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
