Сифон для поддона душевой кабины: конструкция, назначение, особенности монтажа

Разновидности слива для душевых кабин

Исходя из конструктивного исполнения, существуют такие разновидности сифонов:

• бутылочные;
• гофрированные;
• трубные;
• сухие.

Бутылочные сифоны внешне напоминают колбу или бутылку, где верхняя часть подсоединяется к сливу в поддоне, а нижняя подключается к сточной трубе. Особенностью конструкции является возвышение выходного патрубка над входным, благодаря чему образуется гидрозатвор. На дне бутылки происходит оседание и накопление мусора, который не попадает в канализационную сеть, а удаляется периодически механическим способом путем откручивания и промывания нижней части изделия.

Бутылочные сифоны бывают двух видов: с одной трубой, которая погружается в воду, и с двумя сообщающимися камерами, которые разделены перегородкой. Главными достоинствами таких затворов является простота конструкции, долговечность, легкая очистка от загрязнений.

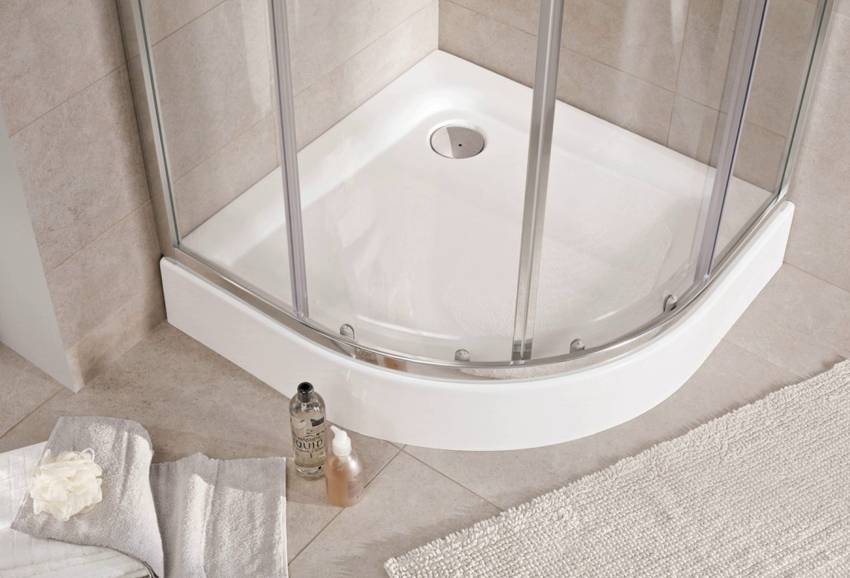

Низкий душевой поддон с установленным сливным гидрозатвором

Гофрированные сифоны пользуются большой популярностью. Главным их преимуществом является эластичность и гибкость конструкции. Благодаря этому, гофре для душевой кабины можно придать любую форму, что делает изделие универсальным и подходящим для всех душевых кабинок. Данное изделие легко и быстро монтируется. Также к достоинствам можно отнести невысокую цену сифона для душевой кабины.

Главным недостатком является небольшая толщина стенки, что снижает его долговечность. В момент монтажа изделию придают U- или S-образную форму. Это способствует возникновению значительного натяжения, которое повлечет за собой быстрое повреждение цельности корпуса. Гофрированные сифоны нуждаются в частой профилактической чистке, что вызвано конструктивной особенностью изделия. Его внутренняя поверхность состоит из большого количества складок, в которых накапливаются загрязнения, поступающие вместе со сточной водой.

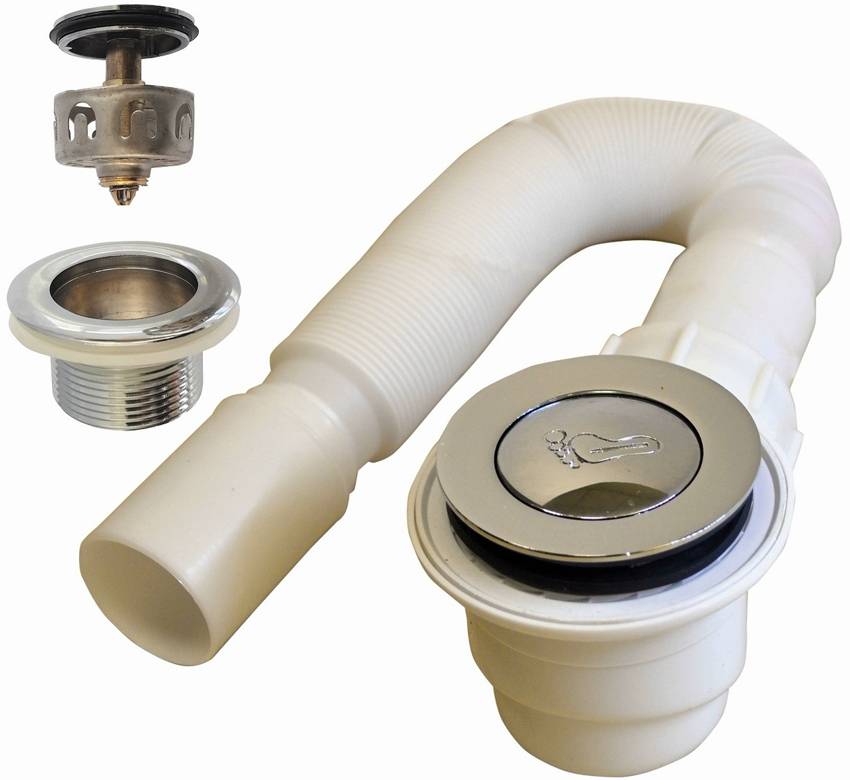

Гофрированный сифон для душевой кабины

Характеристика трубных и сухих затворов

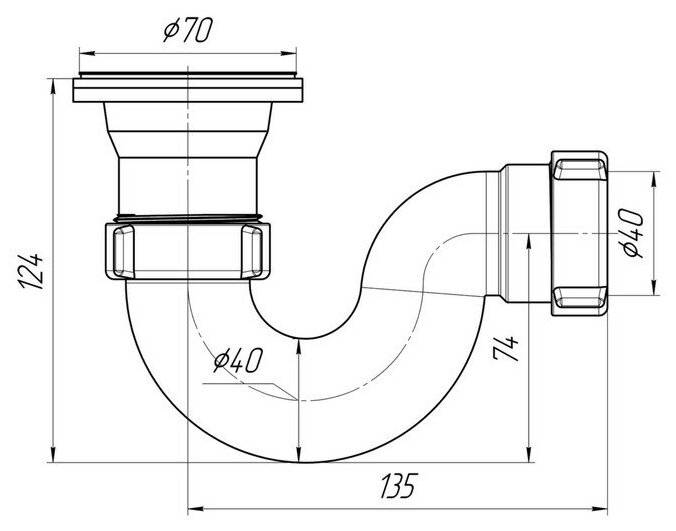

Трубные сифоны имеют U- или S-оброзную форму. Конструкция выполняется из жесткого пластика. В месте изгиба трубы образуется водная пробка. Гладкая внутренняя поверхность изделий исключает накапливание отложений на стенках затвора, что отводятся непосредственно в слив. Такие сифоны отличаются небольшими размерами, благодаря чему идеально подходят для низких поддонов.

Сравнительно новым вариантом запорного изделия является сифон для душевого поддона с сухим затвором, который обеспечивает полный слив сточной воды без ее удержания в корпусе устройства. Роль водяного замка исполняет силиконовая мембрана, которая выполнена в виде трубки из полимера. Под действием напора воды она расправляется, пропуская поток, и приходит в первоначальное положение при отсутствии стока. Такая конструкция исключает вероятность самопроизвольного обратного тока воды в сантехнический прибор в случае засорения трубопровода канализации.

Сухой затвор отличается компактностью, что позволяет использовать его под самые низкие поддоны. Такая особенность позволяет экономить место и значительно упрощает монтаж изделия. Это наиболее актуальный вариант при обустройстве слива для душевой кабины без поддона.

Сухой затвор характеризуется долговечностью и надежностью, стойкостью к перепадам температур. Такой затвор не пересыхает и не промерзает, благодаря чему может использоваться в любом помещении, в том числе и в том, которое имеет постоянного отопления. Это идеальный вариант для бань и саун, когда исключается необходимость консервации затворного изделия в период низких температур. Из-за отсутствия большого количества деталей и изгибов в конструкции, такой затвор не склонен к накапливанию грязи во внутренней полости, что значительно упрощает его эксплуатацию и исключает необходимость проведения частых ревизий. Недостатком сухого сифона является его высокая стоимость.

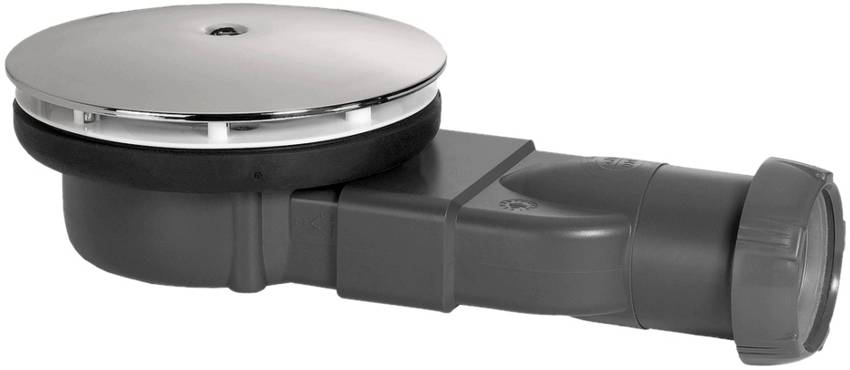

Плоский сифон для поддона с сухим затвором

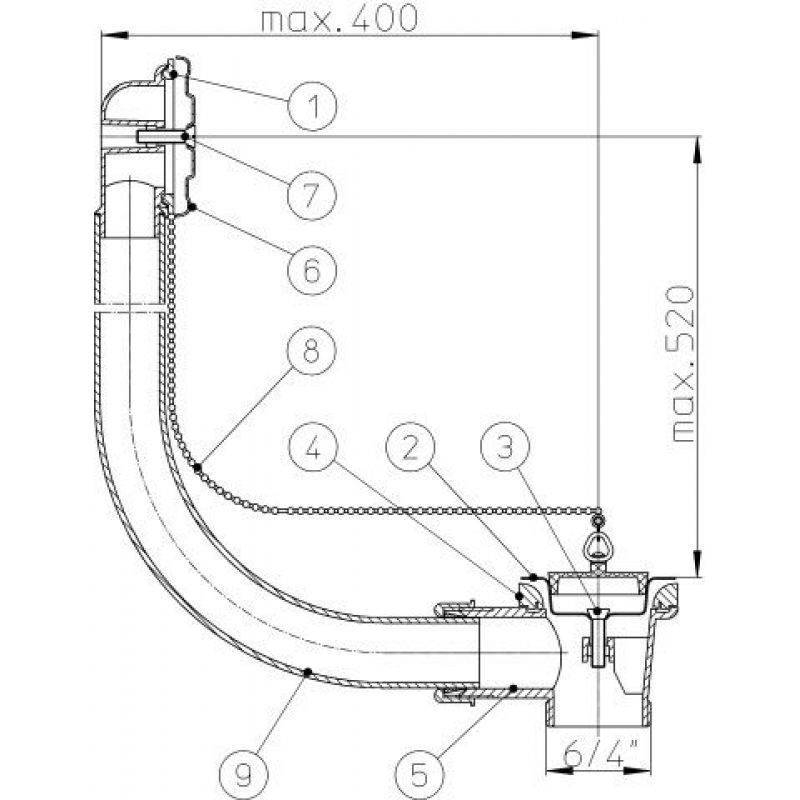

Существуют также сифоны с переливом, которые дополнительно оснащены соединительной трубой. Такой вариант запорной арматуры используется в случае наличия перелива в конструкции поддона. Данные сифоны чаще всего бывают гофрированного типа, что позволяет менять положение перелива в зависимости от вида душевой кабинки.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

• На каком расстоянии от канализационного отверстия будет установлен поддон.
• Каким способом подключить конструкцию для слива воды.

Протяженность трубы от выпуска до канализационного выхода должна быть минимальной, а ее уклон составлять 1-1,5 см на каждый метр длины Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

• Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
• Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
• Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
• Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
• Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
• Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
• Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
• Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Результатом усилий грамотно проведенного монтажа и правильно выбранного угла наклона станет отлично функционирующая душевая кабинка

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Но вернёмся к поддону

Эта конструкция служит не только основанием для душевой кабины и удобным нескользким полом для тех, кто в этой кабине моется, но ещё и для выполнения своей основной функции — удаления воды в канализацию. Данную работу выполняет небольшой, но очень важный элемент этой системы – сифон для душевой кабины, который функционирует не только, как слив, но и как гидрозатвор, препятствуя запаху из канализации проникать через слив в кабину.

Без сифона любая душевая кабина была бы просто красивой декорацией, не приносящей никакой пользы. Поэтому эта статья расскажет именно о нём и его разновидностях.

Как правильно выбрать сифон

При подборе данного оборудования наиболее важным параметром считается так называемая высота трапа. В большинстве случаев она составляет 8-20 сантиметров. От высоты трапа зависит высота установки поддона

Также важно помнить, что уклон трубопроводов системы канализации должен составлять не менее 1-1,5 см, приходящихся на один метр. Ведь от уклона напрямую зависит скорость слива воды в систему канализации

В итоге высота монтажа душевого поддона основана на трех основных параметрах:

1. Монтажная высота трапа;
2. Высота точки врезки в общую канализационную систему;
3. Перепад уровня трубопровода канализации для душевого поддона по всей длине.

Стандартные душевые кабины, в которых не предусмотрены установки типа «тропически душ» или «водопад», а также гидромассажные панели, могут быть оборудованы сифонами с небольшим диаметром

В данном случае важно подобрать соответствующую лейку для душевой кабины, в противном случае вода в поддоне попросту не успеет слиться в систему канализации. Независимо от того, что пропускная способность напрямую связана с диаметром сифона, ни в коем случае не нужно подбирать данные изделия «на глазок»

К примеру, сифон диаметром 90 мм способен обеспечить слив воды от 30 до 50 литров за одну минуту. В связи с этим необходимо выяснить его пропускную способность, а также сравнить ее с характеристиками монтируемого в душевой кабине оборудования.

Грамотное оборудование канализационной системы в душевой кабине позволяет получать настоящее удовольствия от принятия водных процедур, а главное, находясь под струями «тропического ливня» не думать о переполнении душевого поддона, когда в минуту выливаются десятки литров воды.

Разновидности сифона для поддона душевой кабины

Классификация ведется по критериям: по способу воздействия на работу сифона и по его внешнему виду.

По способу управления известно три вида:

1. Первый вид называют бюджетным вариантом. Им укомплектованы все недорогие кабины. Конструкция регулируется простой пробкой. Грязная жидкость стекает в сливное отверстие и попадает в систему канализации.
2. Название второго вида – автоматический. Такой вид рекомендуется монтировать на высокую чашу кабины с переливным отверстием. Имеется рычаг, который позволяет управлять открытием и закрытием пробки без контакта с ней. Для этого рычаг поворачивается в разные стороны. До полной автоматизации далеко и название несет условный характер.
3. Сифон для поддона душевой кабины click-clack – относится к третьему виду. Его монтируют на любой высоты поддон и принято считать универсальным. Конструкционная особенность изделия: пробка слива открывается и закрывается от воздействия большого пальца ноги на саму пробку. От нажатия пробки первый раз – она закрывается, с повторением действий – открывается. Этот вид больше подходит под название «автоматический».

По своей конструкционной форме, удобству монтажа и эксплуатации слив представлен тремя видами:

• Трубчатая модель. Все комплектующие выглядят в форме изогнутых трубок. Изгиб для изделия обязателен. Образуется водная пробка в этом месте. Она спасает от неприятных канализационных запахов. Конструкция жесткая, что говорит о ее надежности. Монтажные работы требуют точности и аккуратности. Сифон компактный имеет разные модификации. Это позволяет его монтировать под самые низкие чаши. Внутренние стены гладкие, на них не скапливаются частицы мусора. Нет необходимости в частой чистке.
• Стандартный сифон или бутылочный. Он подходит для высоко или низко установленных кабин. Главное отличие – простой уход. Внешне ассоциируется с колбой. Имеется два выхода. К одному подсоединен слив с решеткой из поддона. Ко второму – труба системы канализации. Чистка проводится после откручивания колбы. После необходимо тщательно промыть. Нужно обеспечить доступ снизу. Бутылочный сифон для душевой кабины с низким поддоном, поэтому не желателен. Недостатком установки называется сложность в изменении направления выходного патрубка. Его положение меняется, если прокручивается горловина слива в отверстии поддона.
• Устройство сифона для душевой кабины гофрированное. Его считают эконом вариантом. Положительным моментом в использовании остается легкость при его монтаже. Вручную задается нужная ему форма. Рекомендованный для монтажа под низкую чашу кабины, сифон считается универсальным. Недостаток в его маленьком сроке службы. Часто лопается в местах изгиба. Гибкости модели придают тонкие стены. На неровных стенках быстро собирается грязь и нуждается в частой чистке.

Отличие известных конструкций – это направленность патрубка слива. Сливная арматура бывает с боковым отводом жидкости и напрямую.

Рынок сантехники представлен новыми модификациями. Отличительная черта их не только в быстром спуске жидкости, но и ее мгновенном отводе. Неприятный запах отсутствует. Устраняется возможная интоксикация газами канализации.

Останавливать запах из трубы канализации, его просачивание в помещение – это главная функция сифона с гидрозатвором. Происходит это благодаря пробке из воды. Не использование кабины длительный промежуток времени приведет к тому, что из канализации появиться запах. Это свидетельствует о том, что водная пробка высохла.

Устранить проблему просто. Достаточно открыть кран с водой, что приведет к образованию нового гидрозатвора. Запах вновь исчезнет.

Установка и уход за сливом

Установка поддона и подключение его к канализации не составляет никакого труда. Единственной особенностью считается то, что вам потребуется обеспечить горизонтальность поддона и соблюдать два минимальных зазора во время подключения канализации.

Руководство по установке

Теперь пришло время узнать, как сделать слив для душевой кабины. Монтаж слива начинается с его примерки и разметки на полу. В дальнейшем вам потребуется соблюдать следующие действия:

• Сифон будет соединяться с канализацией с помощью специальной канализационной гофры. Конечно, при необходимости также можно использовать и пластиковые трубы.
• Для удобства сборки на дне поддона с изнаночной стороны потребуется выполнить металлический каркас.

Монтаж каркаса на дне поддона

• Теперь можете подключить гофру и сифон к канализации. Для соединения необходимо использовать пластиковую накидную гайку. Для надежности все стыки можно промазать герметиком.
• Переверните поддон боком и в сливное отверстие вставьте специальную сеточку. Она обеспечит безопасность от попадания мусора в сифон.

С изнанки необходимо подключить сифон. Сначала на часть, которая будет контактировать с поддоном необходимо нанести герметик. Затем на него можно накладывать резиновое кольцо и после этого его можно соединить с частью, установленной с лицевой стороны поддона.

Перечень материалов для подключения слива

После этого поддон можно перевернуть и установить его на место. Ножки лучше всего выполнить с регулировочной высотой. Если будет перекос, тогда его можно обнаружить с помощью уровня.

Подключение сифона выполнено правильно

Инструкция по установке сифона также может допускать дополнительное укрепление. Это необходимо для того, если каркас поддона будет прогибаться. Здесь вы можете увидеть, как выглядит интерьер с душевой кабиной.

Уход за сливом

Неважно, как качественно вы выполнили установку. Со временем, вам все равно потребуется выполнять ремонт слива душевой кабины

Основной причиной поломки считается засор. Именно из-за него образуется невозможность отвода воды, застой воды в поддоне, а также неприятный запах в кабинке.

Столкнуться с подобной проблемой может каждый

Прочистить трубы в этом случае можно несколькими способами. Если вы не знаете, как почистить слив у душевой кабины, тогда помните, что многое будет зависеть от способа ее подключения. Если вы используете не гофру, а обычные пластиковые трубы, тогда можно выделить следующие варианты чистки:

1. Механический. Для этого можно использовать обычный вантуз или сантехнический тросик.

Эти инструменты помогут избавиться от забитых труб

1. Разнообразные чистящие средства. Чтобы прочистить слив с их помощью не следует использовать агрессивные вещества, так как они могут просто разъесть пластик. Лучше всего свое предпочтение отдать гелиевым средствам.
2. При необходимости можно попробовать использовать народные средства. Для изготовления смеси необходимо взять соду, уксус и соль.

Ингредиенты для народного чистящего средства

Чтобы устранить неприятный запах в душевой кабине – слив должен работать идеально. В случае с подключением слива через гофру, справиться с засором будет сложнее. Иногда необходимо просто отсоединить сифон и прочистить его отдельно.

Виды и варианты исполнения сливных устройств

Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.

Сливы бывают нескольких видов:

• Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
• Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
• Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.

Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне

Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.

Трубные модели

Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.

Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.

Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена

Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.

Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.

Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.

Бутылочные сифоны

Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.

Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».

Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами

Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.

Сливные трапы

Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.

При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию

Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.

Замена старого сифона: особенности

Специфика замены старой канализационной водоотводящей арматуры не отличается от установки новой. Но существуют некоторые особенности по замене сифона, в зависимости от высоты самого поддона.

Как поменять слив в кабине с высоким поддоном

Замена слива с высоким поддоном – простая задача, поскольку он расположен в зоне доступности. Если это трубная система, открутите одну сторону, поднимая вверх для слива остатков воды.

Если арматура цельная из нержавейки, открутите по обе стороны – от слива в канализацию и вывода из поддона. Замена происходит аналогично описанному выше способу.

Как снять в кабине с низким поддоном

С низким расположением поддона стоит проявить смекалку. Если сифон находится в коробе, то ремонт производится обычно

Если же арматура лежит на полу, упираясь в него, важно не повредить места крепления патрубков от канализации и поддона. Все работы проводятся аккуратно, используются тряпочки для впитывания грязной воды

В случае поддона с гидрозатвором

Гидрозатвор – практичное решение, позволяющее избавиться от неприятных запахов канализации. Вместе с тем, водная пробка становится препятствием для прохождения воздуха. Устройство арматуры состоит из 2 соосных цилиндров различного размера, находящихся один в другом.

Внутренний слой гидрозатвора начинается от потолка, внешний – со дна сифона. Благодаря этому создается меандр для застаивания воды.

Изначально снимается декоративная панель из-под душевого поддона. Такой элемент крепится методом «защелок/клипс», поэтому для демонтажа нужно только надавить на экран и клипсы расщелкнутся. Далее:

1. Перекрывается вода.
2. Снимается колено с канализационного выхода.
3. Разводным ключом снимается с резьбы шайба из поддона.
4. Распаковывается новый сифон.
5. Снимается клапан слива и монтируется его верхняя часть на наружную сторону душевого поддона, нижняя – ко дну.
6. Вывинчивается втулка и обрабатывается силиконом.
7. Крепится крышка сифона к сливному выводу поддона. Резьба должна совпадать.
8. Устанавливается перелив и подсоединяется колено к канализации.

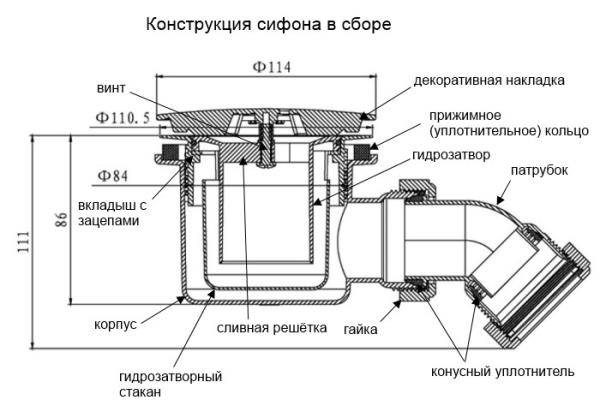

Устройство сифона для душевой кабины: виды сливных труб

Внешне сантехнический сифон выглядит, как труба, загнутая под определенным углом. Этот загиб необходим, чтобы в нем оставалась часть воды, которая будет препятствовать попаданию неприятных канализационных запахов в помещение.

Конструкция сифонов очень проста, они состоят непосредственно из сливной трубы и клапана. Существует несколько конфигураций сливных сифонов, которые отличаются между собой конструкцией и тонкостями по использованию.

Виды сифонов:

• Коленные (трубные) сифоны. Постоянное наличие воды в трубе обеспечивается изогнутым обрезком трубы в форме латинской буквы S или U. Разновидностью коленных сифонов выступают гофрированные – их можно установить под душевую кабинку, приподняв ее на определенную высоту.
• Бутылочные сифоны. Конструкция в форме цилиндра, к которой крепится труба, ведущая в канализацию. В цилиндре образуется водяной затвор, который задерживает неприятные запахи. В «бутылке» чаще всего скапливается мусор, прежде чем поступить в канализацию. Устанавливается в основном под мойками.
• Трап-слив. Данный слив идеальной подходит для душевых кабинок, так как устанавливается непосредственно в поддон или зашивается в пол. Максимальная высота сифона – 20 см.

Устанавливать сифон рекомендуется после полной сборки и установки кабинки на основание. Душевой поддон можно водрузить на деревянный короб или на специальные блоки и только определившись с расстоянием для слива, приступать к монтажу сифона.
