СИСТЕМЫ ЗАЗЕМЛЕНИЯ TN – ОПИСАНИЯ И СХЕМЫ

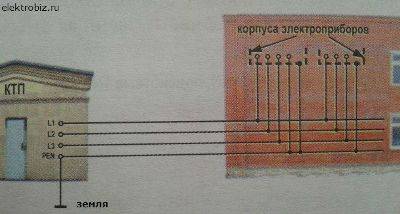

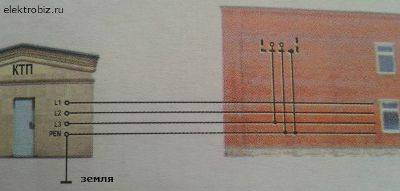

Система TN – C.
Нейтраль трансформатора (общая точка обмоток трансформатора 0,4 кВ, соединённых в звезду) глухо заземлена на питающей подстанции. Питание потребителей осуществляется по 4-х проводной линии. Нулевой рабочий и нулевой защитный проводники объединены в один провод PEN.
В электроустановках на стороне потребителя дополнительные заземляющие устройства не предусматриваются.
Система TN – C была доминирующей на протяжении многих лет, поэтому электроснабжение домов старой постройки до сих пор продолжает осуществляться таким способом. Определить, что дом или квартира подключена по системе TN – C можно по следующим признакам:
- электропитание трёхфазных потребителей осуществляется 4-х проводной линией;
- однофазные потребители подключаются по двум проводам;
- электрические розетки не имеют заземляющего контакта, к ним подходит два провода.
Главный недостаток TN – C — это повышенная опасность. При повреждении изоляции корпус оборудования может длительно находиться под напряжением. УЗО в такой системе бесполезно, так как ток утечки протекает по рабочим проводам и дифференциальный орган на него не реагирует.
Самый радикальный выход из этой ситуации — переход на систему TN – S требует монтаж дополнительного провода на линиях от подстанции до потребителя и реконструкцию внутренней проводки.
Более простой путь заключается в переходе на систему заземления TN – C – S, которая требует только реконструкции внутренней разводки на объекте.
В крайнем случае, владелец дома или квартиры может обезопасить себя ещё более простым способом. Для этого нужно наиболее опасное электрооборудование (стиральная машина, электроплита и т.п.) подключить через:
- диффавтомат;
- или УЗО,
а корпус электроприборов занулить, соединив его с проводом PEN до автомата.
В этом случае ухудшение изоляции электроприбора и появление тока утечки вызовет срабатывание дифференциального устройства (про подключение УЗО без заземления и с системами заземления написано здесь).
Система TN – C – S.

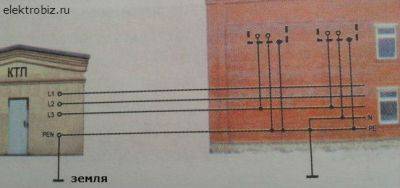

Заземление на подстанции выполнено так же, как в схеме TN – C. Отходящие от подстанции линии имеют 4 провода — три фазных и PEN. Непосредственно перед вводом в электроустановку потребителя или на промежуточном участке линии провод PEN разделяется на рабочий (N) и защитный (PE) нулевой проводник.
Разделение совмещённого нулевого провода выполняется до коммутационных аппаратов, установленных на вводе питания объекта. Внутренняя разводка — 5 проводов для трёх фаз и 3 провода для одной фазы. Корпусы электроприборов соединены с защитным нулевым проводом через 3-х контактную розетку.
TN – C – S обеспечивает защиту от косвенного прикосновения при использовании УЗО или дифавтоматов. При появлении фазного напряжения на корпусе электроприбора возникает режим короткого замыкания и срабатывает обычный автомат питания даже при отсутствии УЗО.
Недостаток системы заключается в уязвимости провода PEN на участке линии до разделения нулевых проводников, особенно при грозовых перенапряжениях.
По этой причине ПУЭ предписывает установку повторных заземлителей у опор ВЛ через каждые 100 – 200 метров в зависимости от грозовой активности района, а также применение способов механической защиты PEN – проводника линии.
TN – C – S является компромиссным решением, обеспечивающим приемлемый уровень защищённости при невозможности построения полноценной системы TN – S, требующей крупных капиталовложений.

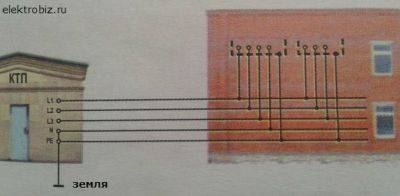

Система TN – S.
Этот тип заземления в наибольшей степени отвечает современным требованиям безопасности. Раздельные нулевые провода N и PE, присоединённые к заземляющему устройству на подстанции идут вдоль всей ВЛ до ввода в электроустановку потребителя, то есть, линия электропередачи содержит пять проводов.
Полный перевод всех электрических сетей до 1000 вольт на систему TN – S сдерживается высокой стоимостью и трудоёмкостью реконструкции, а также необходимостью отключения большого числа потребителей на время производства работ.
Защитный нулевой проводник PE, идущий от подстанции к потребителю подвержен повреждению в меньшей степени, так как по нему не протекает рабочий ток. Защищённость от косвенного прикосновения сохраняется и при обрыве рабочего нулевого проводника.
Общие понятия
Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.

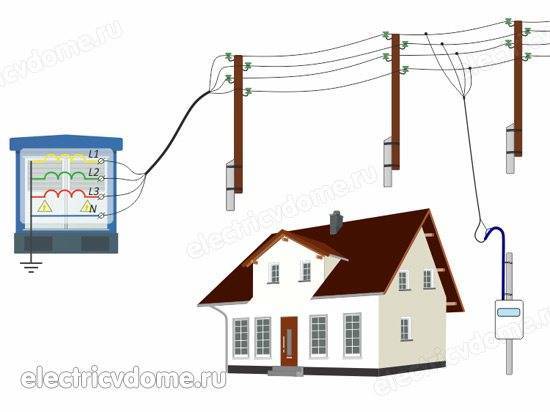

На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.
Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.
Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.
Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:
- Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
- Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
- Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).
Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.
Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.
К сожалению, на практике ситуация такова:
- Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
- Начинают пытаться «решать проблему» народными методами.
Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».
Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.
Область применения
Защитное заземление типа ТТ отличается от других схем. Согласно ПУЭ 1.7.57 в бытовых сетях используется подключение сетей к трансформатору с глухозаземлённой нейтралью TN. В этой схеме питания заземляющие контакты в розетках и на клеммнике соединены с заземлённой нейтралью трансформаторной подстанции.
Схема защиты TN имеет несколько разновидностей, отличающихся способом соединения заземляющих контактов в розетке с зпземлённой средней точкой вторичной обмотки трансформатора:
- TN-C — заземляющий проводник отсуствует. Вместо него используется нейтральный провод. Не обеспечивает необходимой безопасности, поэтому в жилых зданиях не применяется.
- TN-C-S — от нейтрали питающего трансформатора проложен один проводник PEN, совмещающий функции нулевого и заземляющего проводников. В водном щитке в здании он разделяется на два провода — нейтраль N и заземление РЕ. Место разделения дополнительно заземляется. Это самая распространённая схема из-за простоты переоборудования в неё схемы защиты типа TN-C.
- TN-S — заземляющий провод РЕ проложен от подстанции к электроприборам без разрывов и соединения с нейтралью. Самый надёжный метод защиты.
В ПУЭ гл.1.7 указаны условия выбора каждого из видов защиты. Если эти требования выполнить невозможно, то устанавливается система заземления TT. Чаще всего при заземлении дома схема TT в зданиях с вводом по воздуху, выполненным двумя проводами. Провода, проложенные ещё в советское время, в плохом состоянии и разделение PEN проводника на РЕ и N на вводе в дом не обеспечивает необходимого уровня защиты.
Ещё одна причина выполнить монтаж защиты здания по схеме TT — плохое техническое состояние магистральных воздушных линий. Согласно требованиям ПУЭ п.1.7.102 провод PEN должен заземляться на столбах, по которым он проложен. Естественно, за много лет, прошедших с момента прокладки, контур заземления на многих опорах вышел из строя.
Эти требования вызваны тем, что при обрыве провода РЕN и отсутствии повторного заземления на металлических элементах корпуса электроприбора окажется опасное для жизни напряжение.
В связи с этим система заземления TT применяется на дачах, в охотничьих домиках, временных сооружениях на стройках и других аналогичных ситуациях. Достоинство этой конструкции в том, что для изготовления заземления достаточно простого землеройного инструмента и электросварки.
В связи с тем, что сопротивление заземления может быть недостаточным для надёжной защиты и отключения автоматического выключателя, в ПУЭ п.1.7.59 указывается на обязательность установки УЗО или дифавтомата. Ток утечки, появляющийся при замыкании на корпус или прикосновении к элементам, находящимся под напряжением, человека, достаточен для срабатывания этой защиты.
Важно! Использовать заземление в качестве нейтрального провода нельзя. Это приведёт к быстрой коррозии контура и его разрушению
Когда применяют систему TT?
Сейчас она еще не стала обыденной – в ПУЭ для сетей с глухим заземлением нейтрали рекомендуется система TN. Там тоже есть разные варианты, но объединяет их характерная черта: общее заземление нейтрали трансформатора и электрооборудования у потребителей, т.е. контуры объединены. Причина проста: так проще организовать защиту при подключении к сетям новых потребителей – не надо на каждом объекте заземление делать.
Но если система TN явно не обеспечит должного уровня безопасности, делают TT. Чаще всего этот вариант востребован при электропитании по открытым кабелям (по воздуху), когда состояние линий из рук вон плохое, особенно если они временные. Это явный риск повреждения заземлителя, т.е. возможно нарушение контакта заземления на подстанции с потребителями. Как следствие, если случится пробой изоляции, при касании электроприборов напряжение тока окажется как в рабочем режиме конкретной сети. Неудивительно, что система TT популярна для обеспечения безопасности объектов с временным электропитанием – к примеру, строительных площадок.
Уже который год наблюдается рост строительства частного жилья. И в моде всяческая автономия – своя канализация, скважина и прочее. Но личное заземление электросети – удовольствие и недешевое, и трудоемкое. Не всякий домовладелец может себе позволить строительство заземляющего устройства, чтобы оно соответствовало всем действующим правилам. А еще систему предварительно должны спроектировать квалифицированные специалисты, выбрать и установить автоматическую защиту (УЗО). А в довершение эксплуатацию готового контура придется согласовывать с электроснабжающей организацией – или строить собственную электростанцию.
Транспортная накладная или товарно-транспортная накладная, когда нужен конкретный вид
Сейчас уже Минфин чуть ли не официально отменил старый вариант. При этом некоторые фискальные органы, которые просто по непонятным причинам решили не перестраиваться, до сих пор требуют Т-1. На самом деле, если такие претензии поступают, смело можно обращаться за судебной защитой. Ведь это незаконно. ТН полностью заменяет аналог практически во всех случаях. Существует лишь один вариант, когда ТТН будет необходимым выбором. И по закону не может заменяться аналогом. Это грузоперевозка этилового спирта и спиртосодержащей продукции. Здесь уже закон действительно предписывает строгое использование ТТН. Но это скорее исключение, чем правило.
Естественные и искусственные виды заземления
Естественное заземление — конструкции непосредственно соприкасающиеся с землей
В качестве естественной защиты используются:
- Свинцовые оболочки кабелей, проложенные в траншеях под землей; рельсовые пути неэлектрифицированных подъездных путей, железных дорог и т.д.
- Железобетонные и металлические конструкции любых строительных сооружений, которые непосредственно соприкасаются с землей.
- Проведенные под землей водопроводные и канализационные магистрали. Нельзя использовать металлические трубы, по которым проходят взрывоопасные и горючие вещества.
Искусственное заземление
Как правило, для искусственных заземлителей используют горизонтальные и вертикальные электроды. Роль вертикальных может играть прутик или стальная труба, длиной не менее 3 метров. Суть реализации состоит в том, чтобы верхние концы погрузить в землю и соединить полоской из стали, используя сварочный аппарат. Такая технология образует контур заземления.
Для безопасного использования электрических приборов должны быть использованы естественные заземлители. Их применение позволяет сэкономить семейный бюджет и время, поскольку нет необходимости сооружать искусственные заземлители. Если естественный вид удовлетворяет все требования ПУЭ по сопротивлению растекания, искусственное можно не сооружать.
Сравнение искусственного и естественного контура

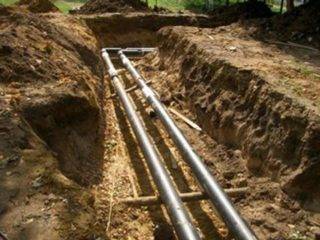

Трубопроводы, находящиеся в земле, выполняют роль естественного заземлителя
Естественный контур – это две и более металлические конструкции, которые контактируют с почвой для безопасного использования бытовой техники. Естественное заземление также делится на следующие разновидности:
- Трубопроводы, предназначенные для различных целей, находящиеся в земле.
- Арматура строительных сооружений, которая погружается в слои грунта.
Данные типы защитного контура обязательно должны быть связаны с объектом минимум двумя элементами. Как правило, их устанавливают в разных частях конструкции.
- отопительные системы и канализационные магистрали;
- трубы, поверхность которых покрыта антикоррозийным составом;
- металлоконструкции, предназначенные для транспортировки горючих и токсичных веществ.
Искусственный контур – это специальные конструкции, изготовленные из металла. Для работы их погружают в слои грунта. Наиболее распространенные примеры искусственных защитных контуров:
- Металлические полотна, заложенные в землю. Им могут быть свойственны разные формы и размеры.
- Стержни, уголки, трубы и стальные балки, помещенные в землю.
Альтернативные варианты
Например, в частном доме вместо системы TT можно обустроить TN-C-S. Также практикуются версии TN-C, TN-S. В наших реалиях очень много кабелей на опорах подвешено без изоляции и повторного заземления, поэтому если нужна максимальная безопасность, TT отлично подойдет. Так реально заземлить привезенную ненадолго бытовку, большую емкость или конструкцию из металла, киоск, практически любую комнату с изолирующей отделкой стен.
Важный момент: защита по системе TT всегда независима. Никакой связи с рабочим проводником не должно быть и даже если его контур заземления совсем рядом, все равно нужен отдельный. Зато полная изоляция любых металлических конструкций и поверхностей гарантирована.
Системы защитного заземления электроустаново
Система TN (подсистемы TN-C, TN-S, TN-C-S);
Система IT
Система TT
Теперь по порядку:
Система заземления TN
Нейтраль источника питания глухо заземлена, открытые токопроводящие части электроустановки присоединяются к глухозаземленной нейтрали источника тока, посредством нулевых проводов, которые служат как защита. Делиться на 3 подсистемы.
Термин «глухозаземленная нейтраль» означает непосредственное присоединение к заземляющему контуру, а не через резистор, дугогасящий реактор, или что-то подобное. Полезно понимать, что глухое заземление делается вблизи источника питания, обычно это трансформаторная подстанция.
Подсистема TN-C
Нулевой рабочий и защитный проводники совмещены в одном проводнике на всем протяжении линии.
TN-C применялась с давнего времени и сегодня, для нового жилья и электроустановок, не рекомендуется. Вот как выглядит однофазное подключение:
Подсистема TN-S
Нулевой защитный и рабочий проводники разделены на всем ее протяжении:
Всем хороша, но требует затрат и технически сложновата. Редко применяется в быту.

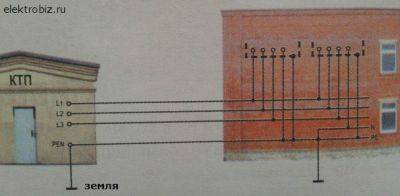

Подсистема TN-С-S
Функции защитных проводников совмещены в одном, в какой-то ее части:
Рекомендуется повсеместно. Достаточно легко исполнима с технической точки зрения. При замене TN-С не требует сложной модернизации электропроводки. Однофазное исполнение:

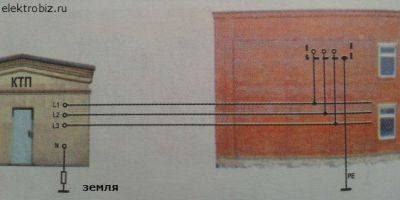

Система заземления IT
Нейтраль источника питания заземлена через приборы, устройства с большим сопротивлением , изолирована от земли. Открытые металлические части электрооборудования заземляются с помощью заземляющих устройств:
Практически никогда не используется.

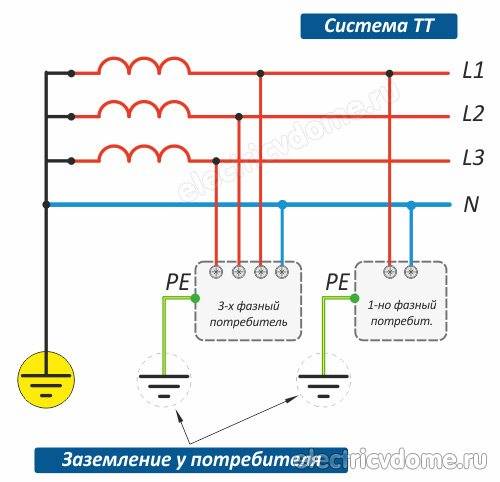

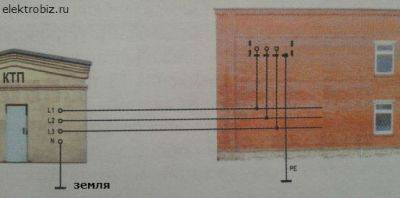

Система заземления ТТ

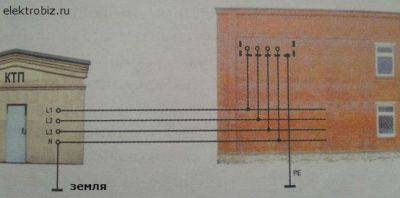

Нейтраль источника питания глухо заземлена, открытые части электроустановок заземлены независимо от нейтрали, 5 проводов:
Ранее ТТ была запрещена в России, но сегодня является основой для защиты мобильных зданий. Особенно для таких как дома-вагоны, строительные бытовки, тоесть такие помещения, которые перемещаются время от времени. Удобна при питании от вводно-распределительного устройства – ВРУ, от других зданий.
Применяется для защиты в индивидуальном строительстве, к ней предъявляются высокие требования, особенно к повторному заземлению, его сопротивлению. Использование автоматов также имеет свои особенности. Обязательно нужно использовать устройство защитного отключения – УЗО.
Чтобы получить разрешение на применение TT, требуется обоснование отказа от системы заземления TN. В заявлении, по идее, должно фигурировать то, что состояние воздушных линий электропередач – ВЛ, находиться в плохом состоянии, но та организация, которая обязана следить за состоянием этой ВЛ такое заявление подписывать не станет.
Исходя из вышесказанного, можно сделать выбор, каждому свой разумеется. На мой взгляд, в быту разумно разбирать только 2 случая: TN-C и TN-C-S. Первая широко распространена, но устарела, а вторая рекомендована к применению в новом жилье, требует немного модернизации.
На них будем заострять внимание, , чтобы не пропустить выход новых статей. Кроссворд
Кроссворд
Какие требования предъявляются к системе TT

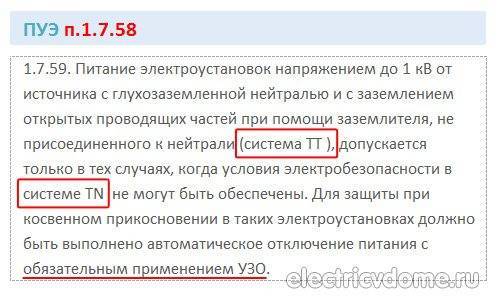

В ПУЭ 1.7.59 указывается, где применяется система заземления TT и основные технические условия для этой конструкции.
Установка УЗО
Система ТТ является более опасной и не обеспечивает такую же надёжную защиту от поражения электрическим током, как схема TN-S. Поэтому при монтаже этой схемы является обязательной установка на все линии электропроводки УЗО с порогом срабатывания тока утечки не более 30мА.
Такое требование аргументировано тем, что при перекрытии фазы на заземленный корпус оборудования ток короткого замыкания может быть настолько мал, что автоматический выключатель не сработает. Следовательно, единственной защитой в этом случае будет Устройство Защитного Отключения (УЗО).
Отсутствие связи между N и PE проводниками
Нейтральный провод N и заземляющий РЕ запрещено соединять между собой. Именно это разделение является отличительной особенностью системы типа ТТ.
В ПУЭ п.1.7.59 указано, что она применяется только в том случае, если требования для других схем защиты невозможно выполнить, а соединение N и РЕ преобразовывает схему TT в одну из систем типа TN, требования к которой в данной ситуации невыполнимы.
Качественный контур заземления
Одним из основных элементов защиты типа TT является контур заземления. В отличие от других схем он находится возле здания с этой защитной системой. Главным параметром контура является его сопротивление. Для надёжной работы контур необходимо регулярно осматривать и проверять его прибором для проверки заземления.
Официальные требования к устройству защиты
Согласно ПУЭ, эксплуатация оборудования с заземлением по системе TT без УЗО запрещена. Должен быть механизм, отключающий оборудование при появлении тока утечки, когда повреждается изоляция. Устройство автоматически срабатывает от разности потенциала тока, идущего по нулевому кабелю и по фазе. Конечно, утечку оно не прекращает, но перенаправляет на заземлитель.
Определяющая характеристика защитного контура – сопротивление. Есть официальные требования к нему и для системы TT: R≤50B/Iср.узо. Если в системе стоит сразу несколько приборов УЗО, учитывают дифференциальный ток по наибольшему значению. При организации заземления обязательно выполняется уравнивание потенциалов – соединяются заземлитель объекта, молниезащита, трубы инженерных коммуникаций (водо- и газопровод, отопление и пр.), каркас защищаемой постройки и все металлическое в вентиляции.

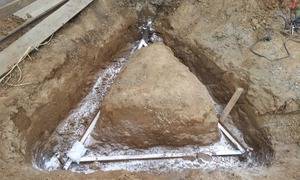

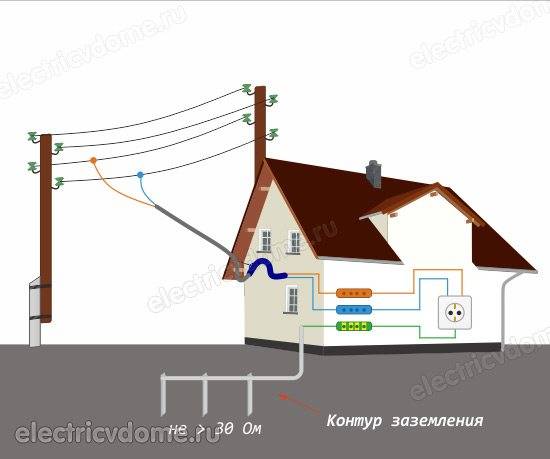

Выглядит готовая система TT как контур вокруг всего защищаемого объекта, сделанный из пластины либо прутка. И еще видна связь с собственным заземлителем, скрытым в грунте.
Как рассчитать заземление
Сопротивление заземления сильно зависит от грунта, в котором оно находится. Причем, забитый в землю заземлитель, зачастую находится одновременно в разных слоях грунта, которые обладают различными удельными сопротивлениями, что усложняет расчет и при этом получаются довольно приблизительные результаты. Тем не менее, такие расчеты существуют, и они обязательны для большинства промышленных объектов. В частном секторе обычно делается некая минимальная конструкция, измеряется сопротивление, а потом она усиливается по необходимости (заземлитель загоняется глубже, либо добавляются новые заземляющие электроды). Ниже приводится формула для расчета одиночного вертикального заземлителя в однородном грунте:
R=(ρ/2πL)(ln(2L/d)+0.5ln((4T+L)/(4T-L)))
ρэкв — удельное сопротивление грунта, Ом*м
L — длина стержня в метрах
d — диаметр стержня в милиметрах
T — расстояние от поверхности земли до середины стержня, м Удельное сопротивление грунта
| Торф | 20 |
| Почва (чернозем и др.) | 50 |
| Глина | 60 |
| Супесь | 150 |
| Песок при грунтовых водах до 5 м | 500 |
| Песок при грунтовых водах глубже 5 м | 1000 |
Что такое нейтраль
Чтобы понять, чем различные способы заземления отличаются один от другого – важно разобраться с тем, что представляет собой нейтраль, предусмотренная в любой электросети. Нулевая точка трехфазных электрических сетей: а) заземленная наглухо, б) заземленная через высокоомное сопротивление, в) изолированная от земли
Нулевая точка трехфазных электрических сетей: а) заземленная наглухо, б) заземленная через высокоомное сопротивление, в) изолированная от земли
Ее наличие в составе комплекта проводов, обеспечивающих передачу электроэнергии от подстанции к потребителю, объясняется следующими обстоятельствами:
- при организации трехфазного энергоснабжения токовые составляющие в каждой из фаз теоретически должны быть равными по величине;
- при протекании по обратной ветви, называемой нейтралью, за счет векторного сложения (три фазы, сдвинутые одна относительно другой на 120 градусов) они, по сути, должны взаимно компенсироваться;
- в реальности из-за перекоса фаз, вызванного неравномерностью распределения нагрузки, обратная составляющая тока через этот провод постоянно не равна нулю.
Его общая толщина в частности, согласно ПУЭ не должна быть менее половины сечения фазных шин. В противном случае из-за значительных по величине токовых нагрузок нередко проявляется такое неприятное явление, как «отгорание нуля». Именно поэтому в нейтральном проводнике не допускается устанавливать защитные приборы, приводящие к его обрыву при срабатывании в случае перегрузок.
Система TN и ее подсистемы, их особенности, достоинства, недостатки
Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).
К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.
Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.
TN-C.
Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.
Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.
Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.
Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.
Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.
Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.
Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.
Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.
TN-S.
В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.
Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.
Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.
К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.
К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.
При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.
Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).
А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).
Именно высокая стоимость и является основным недостатком этой системы.
TN-C-S.
Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.
Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.
Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.
При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.
После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.
Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.
Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.
Наиболее частые ошибки при разделении PEN-проводника
Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.
Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной
Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить
В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.
Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.
При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.
Плюсы и минусы системы TT
Основное преимущество очевидно: местное заземление надежнее связи через линии электропитания. Уровень безопасности выше, локальная система неуязвима для повреждений на линиях. Чем ближе заземление к защищаемому объекту – тем ниже риск обрыва связи.
Главный недостаток тоже упоминался выше – хлопоты при сооружении полноценной защиты, стоимость этой затеи и сроки ее реализации. Придется выполнять земляные работы, нести расходы, внедрять в систему УЗО. Но расходы времени и денег меркнут перед риском синхронного пробоя фазы на защищенный электроприбор и несрабатывания УЗО. Открытые линии и система безопасности могут оказаться под напряжением питающей сети из-за неисполнения выключателем прямой функции – отключения при повреждении линии снабжения. Т.е. фазу замкнет, но ток окажется недостаточным для автоматического срабатывания предохранителя. Тогда вся надежда на систему уравнивания потенциала. Причем развитая защита в две ступени – насущная необходимость для локальных сетей с отдельным заземляющим контуром.
