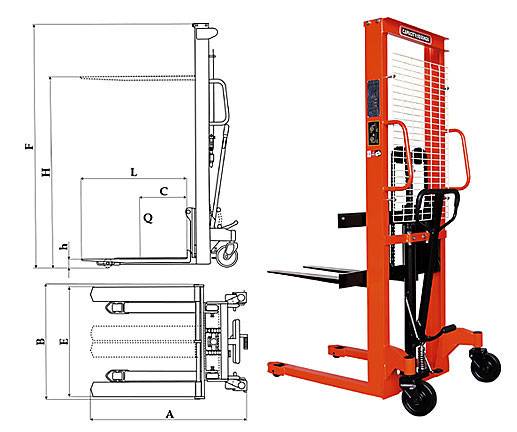

Технические характеристики
Чтобы выборать штабелер для склада необходимо учесть следующие основные параметры:
Штабелер Cesab R216
Начальная грузоподъемность. Показатель означает то, с каким весом груза штабелер может справиться на высоте до 2 ярусов стеллажа. Обычно действует формула — чем выше нужно поднять груз, тем меньше он должен весить. Это, прежде всего, влияет на безопасность работы штабелера, так как центр тяжести с высотой смещается. Штабелеры по своей конструкции очень компактны и могут работать в узких пространствах. Если расстояния между стеллажами достаточно большие, то можно использовать штабелеры с противовесом, при такой конструкции высота подъема может быть увеличена до 12,5 м.
Показатель производительности. Производительность – это показатель времени бесперебойной работы штабелера. Если штабелер на электрооснове, то этот показатель означает время работы до подзарядки. Производительность штабелеров зависит от множества показателей: тип АКБ, скорость перемещения с грузом и без, мощность подъемного механизма, высота и скорость подъема груза. Штабелеры с тяговым аккумулятором более производительны и способны работать полную рабочую смену без подзарядки. Техника с полутяговым двигателем может переместить на «одном дыхании» без подзарядки до 50 т. грузов.
Расстояние между стеллажами – основной показатель при выборе штабелера. Ручные штабелеры под управлением оператора могут производительно работать только в проходах не менее 2 м
При приобретении штабелеров нужно в первую очередь обращать внимание не только на ширину рабочего пространства, но и радиус поворота. Так же стоит учесть то, что штабелер будет перемещаться с грузом
В характеристиках ширина прохода обозначается латинскими буквами AST. Эта величина учитывает рабочую ширину штабелера и по 10 см. с обеих сторон. Более того, паллеты с грузами могут быть разными по длине – эту особенность тоже стоит учесть при выборе штабелера.
Рабочая поверхность. Основным параметров является качество напольного покрытия. Штабелеры – техника способная работать только на ровной поверхности, без видимых дефектови ям. Прежде всего, это объясняется небольшим клиренсом, достигающим максимум 30 мм. Так же следует учесть перепад в напольных покрытиях угол подъема и спуска не должен превышать определенных характеристик. Чаще всего угол перепада поверхности должен стремиться к нулю, иначе управление штабелером становится небезопасным. Производители работают в этом направлении, поэтому в настоящее время применяют систему с изменяющимся клиренсом. Минус такой системы ее стоимость. Вид напольного покрытия также имеет важную роль при выборе штабелера, прежде всего из какого материала будут изготовлены шасси техники.
Размер вил. Здесь следует учесть то, какие паллеты будут использоваться на складе. Стандартные паллеты требуют от погрузчиков длину вил не менее 1 м. и 140 см. Нестандартность паллет компенсируется возможностью установки на штабелере коротких или более длинных вил. Также штабелеры могут выпускаться с функцией изменения ширины между вилами. Это необходимо при работе с нестандартными грузами.
Высота подъема. В узких проходах штабелеры обычно способны поднимать груз на высоту до 3 м., а штабелеры имеющие опорные механизмы способны поднимать груз на высоту до 12,5 м., при этом требуется более широкое расстояние между стеллажами склада.
Управление. Управление напрямую влияет на производительность техники. В ручных моделях оператор жмет на ножную педаль и грузы медленно поднимаются/опускаяются при помощи гидравлики. У электроштабелеров груз поднимается более быстро, а оператор осуществляет подъем/опускание груза при помощи рычага, отпуская рукоять управления штаблера. В более продвинутых штабелерах производители используют системы управления скоростью подъема груза. В зависимости от силы нажатия на рычаг или кнопку движение вил меняет свою скорость.
В большинсве случаев при выборе штабелера также следует учесть климатическую составляющую работы на складе. В данном случае при выборе нужно учесть: защиту механизмов от внешнего воздействия (влага или пыль), конструкция вил (с захватами для нестандартных грузов), материал изготовления вил (нержавеющие) и многое другое.
Европа или Китай?
Основная масса внутрискладской погрузочной техники поступает в нашу страну именно из этих регионов. Стоимость оборудования, произведенного в Китае, в среднем на ⅓ ниже европейского (речь идет об известных китайских производителях, гарантирующих надежную работу своей техники). Естественно, появляется соблазн сэкономить. В каких случаях это можно сделать, а в каких – нельзя?
Современная китайская погрузочная техника – это, по сути, аналоги европейских моделей 10- 20-летней давности. Если ваш склад обслуживает небольшое производство или магазин, парк техники – всего несколько единиц, и работает она только по мере необходимости, то вполне можно обойтись электрическими тележками, штабелерами и ричтраками известных китайских брендов – например, HC и Xilin. Эти машины – вполне подходящие кандидаты на роль «первого погрузчика», когда вы только-только начинаете работать со складом, набираетесь опыта и еще пока ограничены в финансах.
На современных крупных складах или логистических комплексах с напряженным ритмом работы может использоваться только современная европейская складская техника, например, такая, которую выпускает шведская фирма Atlet. Если же у предприятия склад небольшой, но его посещают клиенты, и работает на имидж, то также рекомендуется приобретать европейскую технику.
Часть 1
Часть 2
Складское оборудование
Стеллажи и другие места для хранения грузов
Виды:
- Стеллажи полочные и каркасные, передвижные;
- Поддоны;
- Пластиковые контейнеры;
- Закрома;
- Резервуары;
- Промышленная мебель;
- Упаковочное оборудование;
- Верстаки;
- Столики на колесах, инструменты для упаковки и распаковки.
Самый популярный и пользующийся спросом способ хранения — это стеллажи. Они могут применяться не только на складе, но и на предприятии, в офисе, подсобном помещении магазина.
Есть различные модели стеллажей:
- Легкие офисно-складские модели;
- Стеллажи для поддонов, которые могут быть многоэтажными.
Данная конструкция различается по грузоподъемности и количеству уровней. Можно изготавливать продукцию под заказ, что очень удобюно для склада и позволяет размещать продукцию компактно и практично в зависимости от наличия той или иной продукции.
Разновидности:
- Основной тип складских стеллажей — полочные для хранения штучных товаров, а также стеллажи для грузовых поддонов.
- Консольные стеллажи пригодятся для хранения длинномерных, нестандартных грузов.
- Нестандартные стеллажи для хранения бобин, бочек.
- Также бывают гравитационные и элеваторные стеллажи.
Элеваторные стеллажи
Чем больше склад, тем в нем будут разнообразнее представлены средства для хранения продукции.
Стеллажи должны обеспечивать не только прочность и устойчивость конструкции, но и удобство работы с ними
Кроме этого необходимо обратить внимание на безопасность работы с данным оборудованием. Так металлические стеллажи должны иметь зазаемления
А в общем, конструкция не должна иметь острых углов и неровной поверхности. Также на полках должна быть указана маркировка по допустимой нагрузке. Нельзя загружать полки сверх указанной нормы. Это может привести к разрушению конструкции или несчастному случаю. Так как стеллажи изготавливаются в соотвествии с ГОСТОм 14757-81, то лучше всего приобретать готовую продукцию или заказывать индивидуальные приспособления у проверенной компании.
Погрузка-разгрузка, транспортировка
Возможные варианты разгрузки прибывающего на склад транспорта можно разделить на две группы: разгрузка с земли и разгрузка с заездом в кузов – если есть пандус или, как на всех современных складах класса А, разгрузочный док.

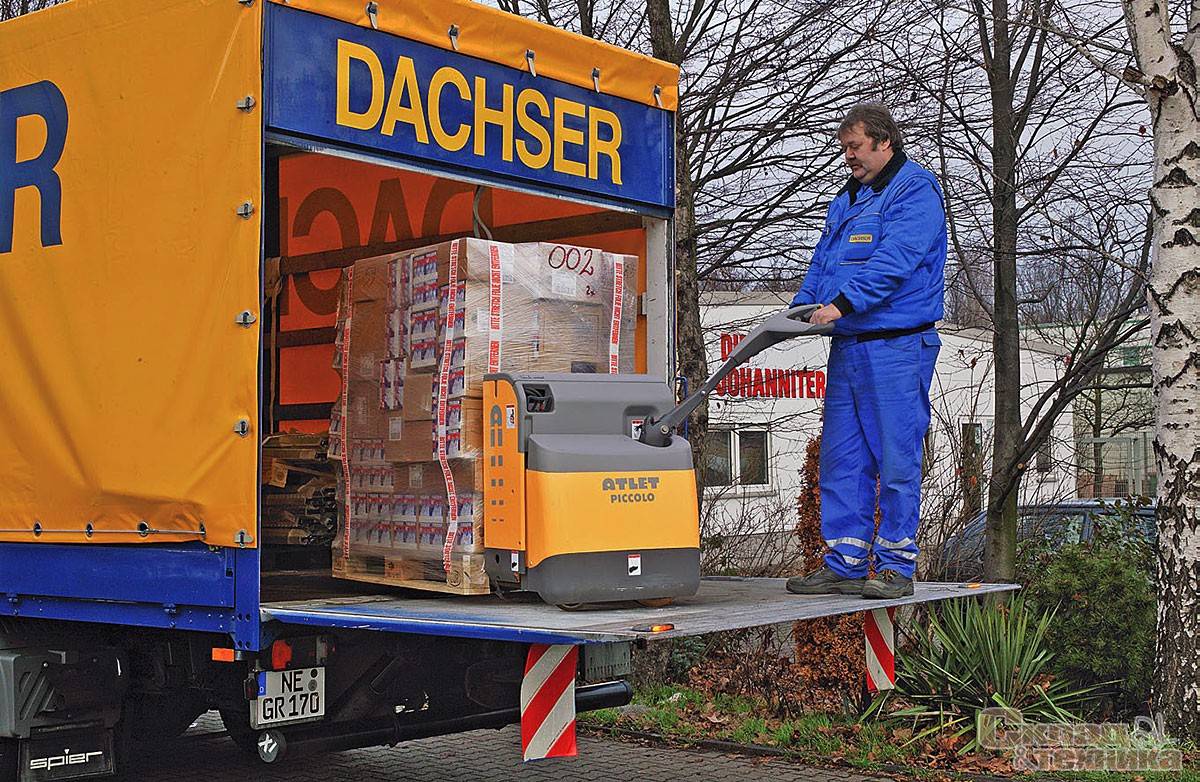

Погрузка / разгрузка с уровня земли. Если грунт неровный, на трассе есть порожки, дистанция транспортировки значительная, то лучше применять вилочный погрузчик с противовесом. Если поверхность зоны разгрузки ровная и гладкая, то вполне можно обойтись внутрискладской электроприводной техникой – штабелерами и ричтраками.
Преимущества такого метода в том, что паллеты сразу доставляются на стеллажи, без промежуточных операций
Однако здесь важно учесть то, что для опорных консолей штабелера должно быть достаточно места под кузовом автомобиля. Ричтрак, как и вилочный погрузчик с противовесом, в этом не нуждается – каретка мачты у него выдвигается вперед до линии передних колес
А вот недостаток такого способа разгрузки: техника может взять паллеты только с края кузова, потому туда их кто-то должен двигать.
Погрузка / разгрузка с заездом в кузов – самый быстрый способ. Именно так организована работа на всех складах с интенсивным товарооборотом, в том числе классов А и В. Тяжелый ручной труд отсутствует, производительность не зависит от физических сил работников.
Паллеты стоят на полу кузова в один ряд. В этом случае с ними справится электрическая тележка. Выбор модели зависит от дистанции транспортировки груза на складе и средней продолжительности работ. Для малых и средних дистанций подойдут компактные транспортировщики паллет («НТК Форклифт» рекомендует Atlet PLL – это самая компактная сопровождаемая электротележка: ее ширина всего 660 мм, а грузоподъемность до 2 т). С увеличением длины трассы и интенсивности перевозок требуется другая техника – транспортировщики с откидной платформой или для особо интенсивных работ на больших складских комплексах – транспортировщики с креслом для оператора. Их эргономика и характеристики позволяют оператору работать с высокой производительностью полный рабочий день.
Паллеты размещены в кузове в два ряда. Чтобы штабелировать груз внутри кузова, нужны штабелеры. Его высота кузова ограничена, так что подойдут только компактные сопровождаемые оператором модели со свободным подъемом вил (вилы двигаются вверх-вниз без подъема секции мачты).
Интересная версия штабелеров – с возможностью подъема опорных консолей. Они могут перевозить две паллеты одновременно (на вилах и на опорах) и работать сразу на двух ярусах. Это сокращает время разгрузки почти в 2 раза. Однако и у этого эффективного метода есть недостаток: для того, чтобы поставить паллеты на стеллаж могут потребоваться дополнительные перегрузочные операции.
А теперь о важных мелочах. Высота разгрузочного дока и высота днища грузовика, как правило, не совпадают. Поэтому автоматическая выравнивающая платформа, соединяющая кузов автомобиля и край разгрузочного дока, располагается под наклоном. Угол этого наклона не должен превышать 70. Иначе из-за низкого дорожного просвета напольная техника может застрять на краях платформы. Еще один шанс «сесть на мель» возникает, если длина вил превышает 1150 мм.
Отличия электрического штабелера от погрузчика
Несмотря на то, что штабелеры и погрузчики используются для схожих задач, разница электропогрузчика и электроштабелера довольно велика. И в первую очередь отличия касаются конструкции:
- Штабелеры – это несамоходное оборудование, которое больше предназначено для погрузки/разгрузки грузов и перемещение их на небольшие расстояния. При этом максимальный угол подъема, который способен преодолеть штабелер, не превышает трёх градусов. По сути, это техника для закрытого склада, в котором вся задача сводится лишь к перемещению и укладке грузов в пределах одного помещения.
- Погрузчики – это самоходные устройства, которые имеют более высокую скорость, поэтому больше подходят, когда есть потребность перевозить грузы из одного склада в другой или из склада в производственные помещения и наоборот.
Учитывая все вышесказанное, можно сделать вывод, что погрузчики рассчитаны на больший спектр работ, тогда как штабелеры более функциональны в своей специализации. Исходя из их конструктивных особенностей, определяется область их применения. И каждый из этих видов техники имеет свои преимущества.
Достоинства электрического штабелера
Итак, мы разобрались, что такое погрузчик и электроштабелер, а также узнали, в чем разница между ними. Теперь стоит отметить некоторые преимущества последних:
- Компактность.
- Маневренность.
- Простота в управлении.
- Прочность и надежность конструкции.
- Универсальность.
- Большая грузоподъемность.
- Возможность работать с труднодоступными стеллажами.
При этом существует огромный выбор различных видов электрических штабелеров для выполнения определенных задач – с поворотными вилами и так далее.
Нужны ли права для управления штабелером
Несмотря на то, что электроштабелеры используются на закрытых площадках, правила безопасности труда требуют от оператора наличия прав на вождение спецтехники. Конечно, речь идет о самоходных вариантах.
Обучение и получение прав на управление электроштабелером – это обязательное условие, без выполнения которого вас не допустят к работе с подобной спецтехникой. Оператору потребуется удостоверение тракториста-машиниста категории В, выдаваемое Гостехнадзором. В некоторых случаях может потребоваться категория С (вождение грузовых транспортных средств с разрешенной массой свыше 3,5 тонны) с водительским стажем не менее 2 лет.
На сегодняшний день существуют различные организации и школы, которые предоставляют услуги по обучению и имеют право выдавать водительские удостоверения.
Виды электрических штабелеров
Электрические штабелеры разделяются на две группы:
- самоходные;
- ведомые.
Помимо этого, данная техника подразделяется по следующим характеристикам:
- Узкопроходный штабелер – специфическое оборудование, которое будет удобным в складах с ограниченным пространством, узких межстеллажных переходах и так далее.
- Ричтрак для склада – штабелер, оснащенный выдвигающейся мачтой. Благодаря такой конструктивной особенности данная модель чаще используется для обслуживания высотных стеллажей, высота которых может достигать 13 метров.
- Комплектовщики – особенность такого вида штабелера заключается в том, что поднимаются не вилы, а вся платформа с оператором. Данный вид погрузочной техники используется для ручной укладки и выемки товаров на стеллажи.
Вообще данный вид погрузочной техники изобилует разнообразием, и перечислять типы штабелеров можно долго
Важно знать, что существуют универсальные и узконаправленные модели, а также самоходные и ведомые. Помимо этого, существуют модели с поворотными вилами, что может быть удобным в определенных случаях
Электрические самоходные тележки
Самоходные модели в свою очередь также подразделяются на несколько подвидов:
- Самоходные ведомые – оператору не приходится толкать тележку самостоятельно, но скорость такой модели ограничена скоростью пешего хода человека.
- Самоходные с откидной подножкой.
- Самоходные с местом для оператора. Причем существуют модели с положением сидя или стоя. Такая тележка способна достигать скорости до 10 км/ч.
- Самоходная тележка – имеет более высокую грузоподъемность и скорость перемещения по сравнению со стандартными вариантами.
- Самоходные с электрогидравлическим подъемом вил.
Как уже говорилось выше, разнообразие штабелеров весьма широко, но если говорить о самоходных моделях, то это более универсальная техника. Это обусловлено рядом неоспоримых преимуществ:
- простота и удобство в использовании;
- повышенная грузоподъемность;
- лёгкость в управлении;
- скорость выполнения поставленных задач.
Однако есть и обратная сторона медали:
- Наличие аккумулятора увеличивает вес и габариты устройства.
- Время от времени придется заряжать севший АКБ.
Исходя из всего вышесказанного, можно сделать вывод, что самоходный электрический штабелер – это прекрасный выбор для больших складских помещений и для работы с большими грузами и высокими стеллажами.
Ручной электроштабелер
Ручной электрический штабелер – это то же погрузочное транспортное средство. Но, в отличие от «самоходок», оно не оснащено приводом для колес. Оператору приходится толкать тележку к нужному месту. А электропривод в таких моделях служит для подъема вил или рабочей платформы. В связи с этим грузоподъемность таких моделей несколько ниже, чем у самоходных.
Ручной вилочный штабелер также имеет ряд преимуществ:
- компактные размеры;
- низкая стоимость;
- простота в эксплуатации;
- долговечность.
Поводковый электроштабелер чаще используется в небольших складских помещениях или торговых центрах, гипермаркетах и так далее.
Нужно ли платить транспортный налог на электроштабелер
Еще один существенный вопрос – платится ли транспортный налог на электрический штабелер
И здесь важно внимательно изучить технические параметры машины. Согласно постановлению Правительства РФ от 12.08.1994 N 938 (ред
12.11.2012) «О государственной регистрации транспортных средств и других видов самоходной техники на территории Российской Федерации», регистрации подлежат только те автотранспортные средства, мощность двигателя которых превышает 4 кВт.
Поэтому если ваш штабелер имеет двигатель мощностью менее 4 кВт (как правило, большинство штабелеров оснащены моторами около 1-3 кВт), то регистрировать его не нужно. Соответственно, не нужно платить транспортный налог. Если же мощность двигателя превышает 4 кВт, то такой штабелер является объектом налогообложения.
Виды техники и оборудования
Складская техника:
- Тележки;
- Штабелеры ручные и электрические;
- Подъемные столы;
- Ричтраки;
- Погрузчики.
Например, для того, чтобы перемещать товар по складу понадобится тележка. Двухколесные помогут перемещать небольшой по весу груз, а четырехколесная модель уже достаточно большие объекты. При перевозке большой партии товара лучше всего подобрать многоярусные тележки. Если пол в помещении многоуровневый, имеет ступеньки, то тележка должна быть оснащена колесами по бокам, которые имеют разные диаметры.
Очень часто на складе используют тележку с гидравликой. Она называется рохля. Она имеет гидравлический домкрат, который поднимает или опускает вилы или платформу. В некоторые тележки вмонтированы весы, что очень удобно. Данный вид гидравлических тележек может быть механическим или на аккумуляторе. Однако есть у гидравлических тележек и минус. Они не могут быть задействованы, если груз имеет большой вес.
Штабелер электрический
При укладке грузов на высоту понадобятся штабелеры. При их помощи можно перемещать необходимые объекты на высоте до 12 метров. Штабелер не сбалансированная машина. Погрузчик имеет вилы, что позволяет ему выдерживать баланс, а штабелер не имеет противовеса. Зато он занимает в проходе малое пространство.
Штабелеры различают:
- Гидравлические ручные. Данное оборудование поднимает груз не выше полутора метров и масса его не должна превышать полутора тонн;
- Электрические. Очень удобны тем, что имеет более мощную производительность. Питание осуществляется от сети или аккумулятора. В данном случае аккумулятор работает не менее 8 часов, и грузы могут быть подняты на высоту не менее 6 метров, а по весу могут достигать полутора тонн.
Работа оператора
Погрузчик в отличие от штабелера имеет утепленную кабину и работы на нем можно проводить даже на улице. Есть два вида погрузчиков: электропогрузчик и автопогрузчик.
Если применять автопогрузчик на складе, то нужно иметь хорошую вентиляцию, так как имеются отработанные газы. Топливо — сжиженный газ. Электропогрузчик работает от аккумулятора.
Разнообразное навесное оборудование помогает оператору быстро и качественно складировать, штабелировать и перемещать по территории разнообразные товары и грузы независимо от массы и формы. Так как оператор находится внутри кабины, то он отлично ориентируется на складе и прилегающей территории.
Если на складе размещен продукты питания или парфюмерия, то там должен работать только электропогрузчик.
Автоматизация
Робокары присутствия оператора не требуют, так как двигаются по заранее установленной программе, по специальным дорожкам. Трасса должна быть оборудована оптической, индукционной и лазерной системой, которые позволяют передавать и воспринимать необходимые сигналы. Например, стеллажная погрузка и выгрузка осуществляется радиоуправляемыми шаттлами, которые помогают во много раз увеличить КПД склада.
На складе не всегда бывает много места, поэтому все на нем должно находиться в определенном порядке. Именно поэтому оборудование и механизмы помогают быстро и грамотно размещать на нем нужные грузы и товары. Деятельность предприятия или самого склада зависит от проекта помещения и правильно подобранной техники. Это поможет проводить промежуточные работы по погрузке, разгрузке и размещению быстро и качественно.
Основные характеристики
От рабочих параметров будет зависеть выносливость и долговечность штабелера
Каждая модель имеет свои технические характеристики, на которые стоит обратить внимание перед выбором
Грузоподъемность
Это начальный и конечный вес груза. Грузоподъемность штабелера вначале подъема и на высоте значительно отличается. К примеру, техника поднимает 2.5 тонны, то на максимальной высоте она удержит товар весом около двух тонн.
Высота подъема вилл
Этот параметр определяет, на какую максимальную высоту поднимается груз. Современные модели способны поднять виллы на высоту 13 метров. Минимальный показатель не превышает и 1 метра.
Размер вилл
Здесь во внимание берется ширина конструктивных элементов. Она должна соответствовать размерам поддонов
К примеру, для небольших складов хорошо подойдут параметры — ширина (расстояние между лапами вилл) 20х55 см, длина 115 см.
Аккумулятор
Штабелеры оснащаются современными аккумуляторами от ведущих производителей. Некоторые батареи рассчитаны на работу до 12 часов в день без подзарядки. Если складское помещение относится к малому бизнесу, то хватит и 5 часов работы аккумулятора в автономном режиме. Стандартная емкость — 100 Ампер/час.
Маневренность
Определяется максимальной скоростью и углом поворота. Штабелеры не относятся к маневренной технике. Но способны развивать макс. скорость до 12 км/час, разворачиваться под углом 180 градусов.
Клиренс
Показатели не превышают 2-3 см. Поэтому техника предназначена для работы только на ровной, твердой поверхности. Они с трудом преодолевают даже незначительные наклоны.
Справка. Более современные модели оснащены изменяемым клиренсом до 16 см. Это позволяет им не замечать подъемы и повреждения напольной поверхности.
Высота опущенных вилл
Минимальный показатель — 9 см. Такой высоты достаточно, чтобы подхватить стандартный поддон. Если работа происходит с низкими поддонами или евробоксами, то опорные консоли должны быть разнесены в стороны.
Возможные поломки складского оборудования
Как и любому другому оборудованию, штабелерам так же требуется своевременный ремонт и обслуживание. Конечно, отсутствие двигателя внутреннего сгорания значительно увеличивает срок службы и снижает стоимость ремонта. Однако в любом случае движущиеся части подвергаются износу, поэтому время от времени придется заменять расходные материалы (подшипники, колеса и так далее), а также обслуживать электромоторы (своевременно смазывать и проверять обмотки катушек возбуждения).
К наиболее частым поломкам можно отнести:
| Симптомы | Поломка |
|---|---|
| Затрудненный ход тележки | 1. Первая причина – износ подшипников на колесах. В этом случае требуется замена. 2. Износ на валу двигателя – также проверяется подшипник. |
| Не поднимаютсяопускаются вилы | 1. Слишком низкий уровень масла в гидравлической системе (для электрогидравлических моделей). Возможна течь масла или поломка клапана. 2. Проблемы с электронной частью электроподъемника – провести диагностику электромотора. |
| Вилы начинают работать с задержкой | 1. В электрогидравлических моделях это в подавляющем большинстве случае означает присутствие воздуха в гидравлической системе. 2. Возможные проблемы с блоком управления электроприводом. |
| Искрит при касании тележка | Частая проблема, когда электричество пробивает на корпус штабелера. Как правило, проблема кроется в том, что в обмотках мотора нарушен изоляционный слой. Но это не единственная причина. Возможно, оголился один из проводов и замыкает на корпус. В любом случае нужно проводить диагностику всех электрических компонентов |
Также важно понимать, что электроштабелеры питаются от аккумуляторных батарей, которые имеют свой срок службы. Со временем объем батарей падает, а это означает, что заряжать машину придется чаще, а полный заряд будет расходоваться быстрее
Как правило, срок службы АКБ составляет около восьми лет. Поэтому время от времени придется менять отработанную батарею.
